UNIT FOR STUDYING METHODS TO DETERMINE THE ELASTIC LINE - MDLE

SYSTEMES INNOVANTS

L’Unité d’Étude des Méthodes pour Déterminer la Ligne Élastique, "MDLE", conçue par EDIBON, permet de comparer différentes méthodes de détermination de la ligne élastique d’une poutre statiquement déterminée ou indéterminée.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
MSAC

Système Modulaire d'Acquisition et de Contrôle

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

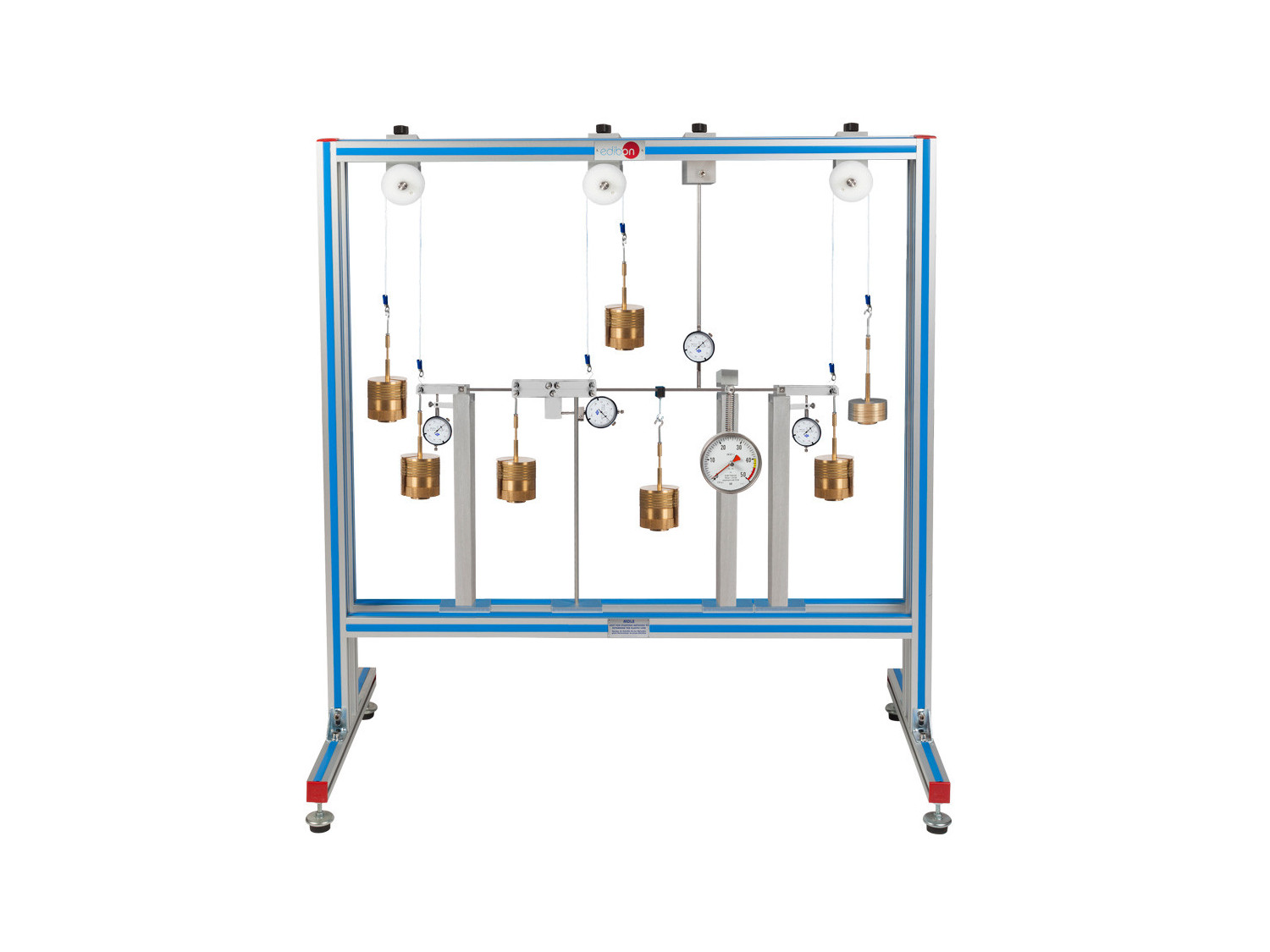

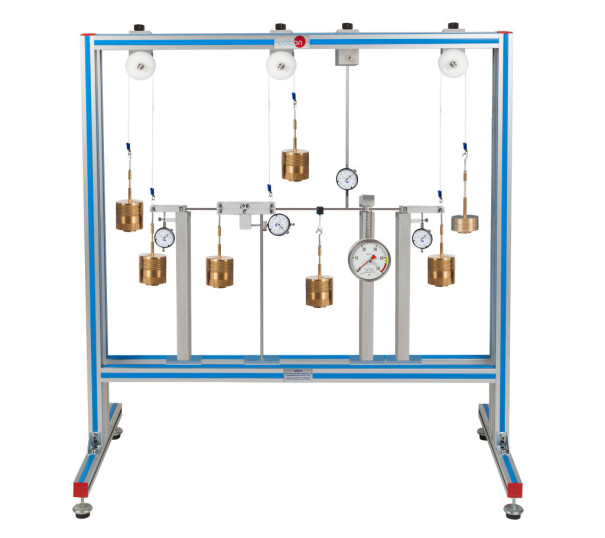

L’Unité d’Étude des Méthodes pour Déterminer la Ligne Élastique, "MDLE", conçue par EDIBON, se compose d’un ensemble de poutres, de plusieurs supports (avec des pinces de fixation et des comparateurs, et avec un dynamomètre), d’un dispositif permettant de générer un moment de flexion, de poulies fixes, de comparateurs et d’un ensemble de poids avec des porte-poids.

Une poutre peut être soutenue par différentes méthodes. Deux supports avec fixation par pince et un comparateur sont fournis pour réaliser des systèmes statiquement déterminés ou indéterminés. Ils peuvent également être utilisés comme supports articulés. Ces comparateurs permettent de déterminer l’angle d’inclinaison de la poutre au niveau du support.

Un support équipé d’un dynamomètre mesure la déviation de la poutre en un point aléatoire, et un dispositif est prévu pour générer un moment de flexion en un point aléatoire de la poutre. Un quatrième comparateur mesure l’angle d’inclinaison du dispositif.

L’unité comprend un comparateur, qui est situé dans la partie supérieure de la poutre, et plusieurs poulies fixes situées dans la partie supérieure du cadre de l’unité.

La poutre est mise en charge par des poids situés sur des supports de poids. Le moment de flexion est généré par une charge ponctuelle et des forces couplées. Le moment de serrage sur les supports peut être déterminé à l’aide de poids.

Plusieurs jeux de poids sont utilisés pour soumettre la poutre à des charges ou des moments ponctuels, et pour déterminer les moments de serrage sur les supports avec des fixations par serrage.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude de différentes méthodes pour prédire la déformation d’une barre simple sous charge : Principe du travail virtuel, méthode de Mohr, etc.
  2. Etude du principe de superposition.
  3. Comparaison de différentes méthodes pour déterminer la ligne élastique : Principe du travail virtuel, analogie de Mohr.
  4. Etude des systèmes statiquement déterminés et indéterminés.
  5. Détermination des lignes élastiques pour les poutres statiquement déterminées ou indéterminées sous charge.
  6. Détermination de la ligne élastique d’une poutre sous charge par le principe du travail virtuel (calcul).
  7. Détermination de la ligne élastique d’une poutre sous charge par la méthode de Mohr (représentation graphique).
  8. Etude de plusieurs cas de charge à différents moments de flexion : charge ponctuelle ou moment de flexion.
  9. Application du principe de superposition de la poutre sous charges et moments.
  10. Détermination de la flèche maximale de la poutre sous charge.
  11. Détermination de l’angle d’inclinaison de la poutre sous charge.
  12. Comparaison entre les valeurs calculées et théoriques de l’angle d’inclinaison et de la flèche de la poutre sous charge.
