MFCS1 Unité d'Étude de Forces dans Différents Ensembles de Treillis Plats

UNIT FOR STUDYING FORCES IN DIFFERENT SINGLE PLANE TRUSSES - MFCS1

SYSTEMES INNOVANTS

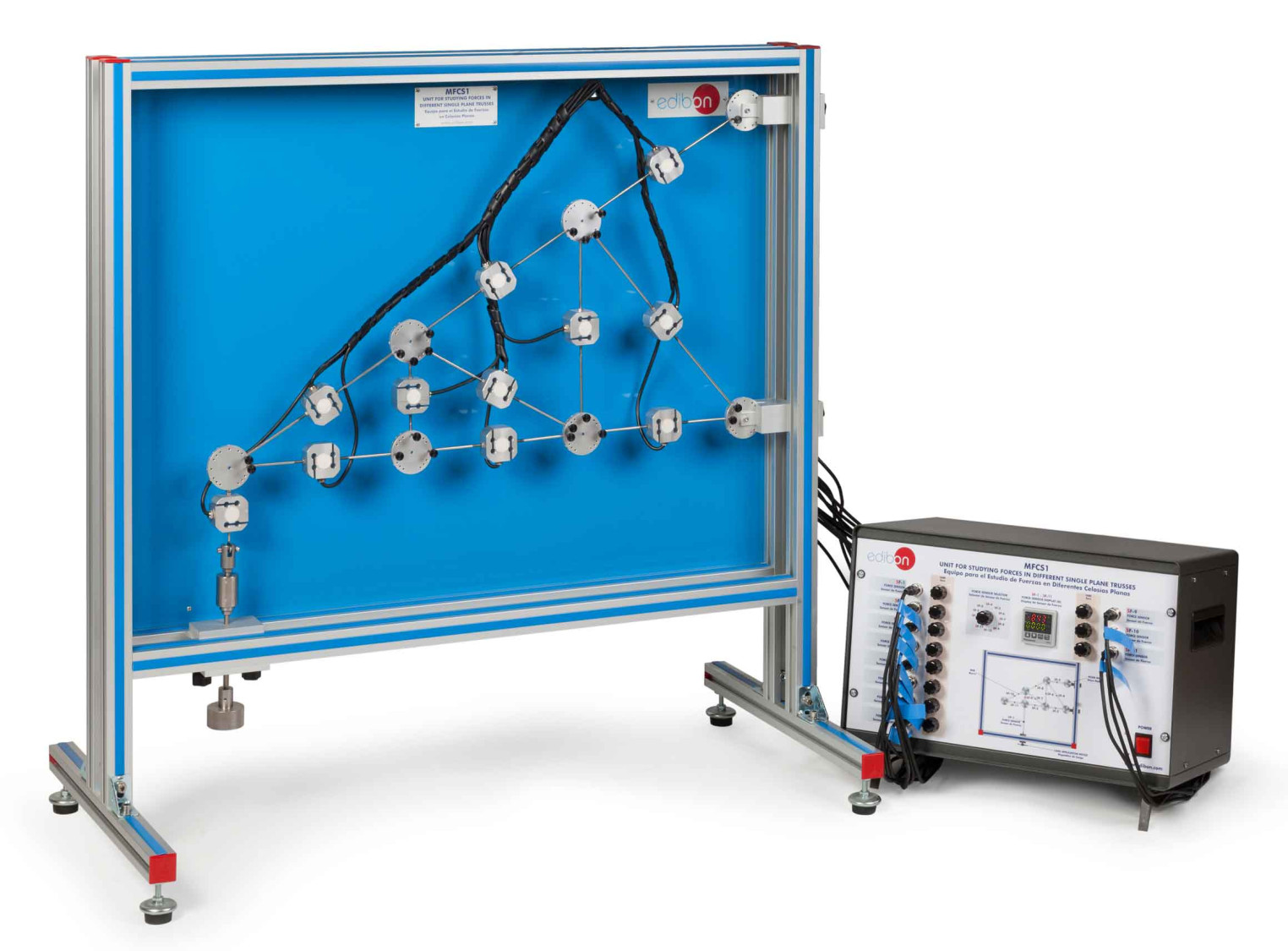

L’Unité d’Étude de Forces dans Différents Ensembles de Treillis Plats, "MFCS1", conçue par EDIBON, permet de mesurer les contraintes dans les barres d’un treillis plat soumis à une seule force externe, dans une armature statiquement déterminée.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’Unité d’Étude de Forces dans Différents Ensembles de Treillis Plats, "MFCS1", conçue par EDIBON, permet de mesurer les forces des barres dans divers treillis plans simples, d’étudier la dépendance à la force externe et de comparer les forces expérimentales des barres avec plusieurs méthodes mathématiques de résistance des matériaux, telles que les méthodes des noeuds ou des sections de Ritter.

L’unité se compose de plusieurs barres qui seront reliées à leurs extrémités aux noeuds par des vis moletées. Les barres peuvent former des unités triangulaires avec différents angles.

Les barres ont différentes longueurs pour former différentes structures de treillis et ne sont soumises qu’à des contraintes de traction ou de compression. Les structures peuvent être considérées comme idéales, car la friction est considérée comme négligeable et les noeuds ne transmettent pas de moments. Toutes les barres comprennent un capteur de force pour mesurer la résistance de chaque barre.

Pour générer une force externe dans le treillis, un dispositif d’application de charge sera fixé à l’un des disques de noeud et, avec un capteur de force, la charge appliquée sera mesurée.

Le cadre comprend deux supports avec deux disques de noeud pour articuler la structure du treillis au cadre de l’unité.

Toutes les lectures du capteur de force sont affichées sur un écran numérique de la console électronique.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Investigation des forces dans une treillis à un seul plan.
  2. Mesure des forces dans les barres dans les différentes configurations des treillis à un seul plan à l’aide de capteurs de force.
  3. Étude de la dépendance à la force externe dans les différentes configurations des treillis à un seul plan en fonction de la direction de la force.
  4. Étude de la dépendance à la force externe dans les différentes configurations des treillis à un seul plan en fonction de la magnitude de la force.
  5. Étude de la dépendance à la force externe dans les différentes configurations des treillis à un seul plan en fonction du point d’application de la force.
  6. Calcul des forces dans les barres dans les différentes configurations du treillis à un seul plan par la méthode des sections de Ritter.
  7. Calcul des forces dans les barres dans les différentes configurations du treillis à un seul plan par la méthode des joints.
  8. Comparaison des forces expérimentales dans les barres avec la méthode des sections de Ritter et la méthode des joints dans les différentes configurations du treillis à un seul plan.

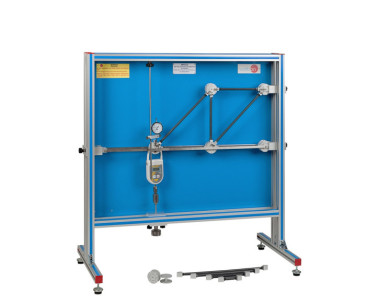

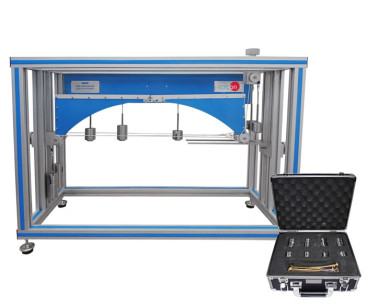

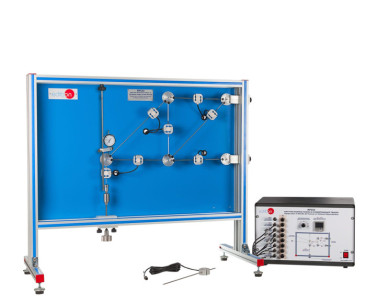

UNITÉS SIMILAIRES DISPONIBLES
