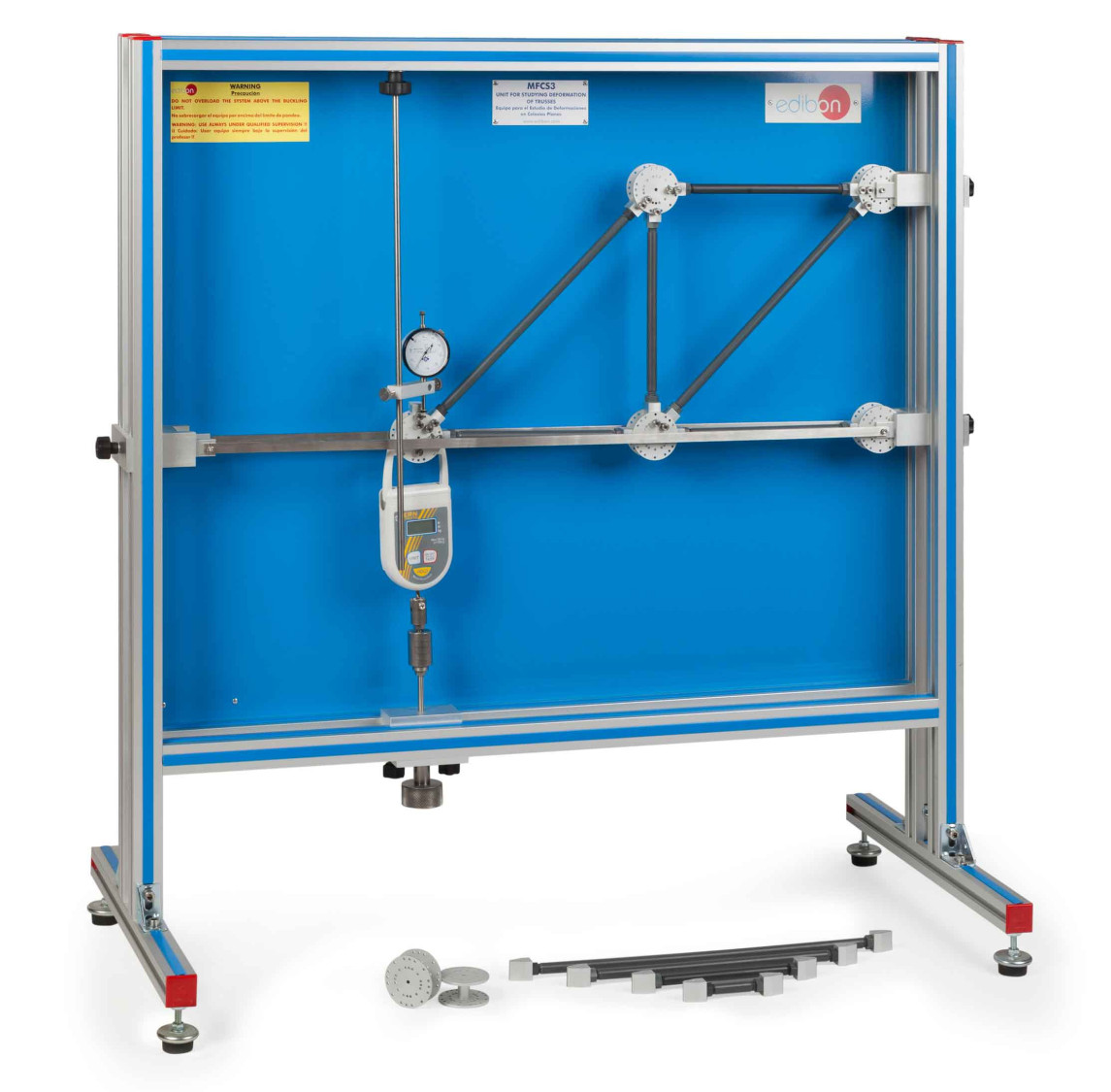

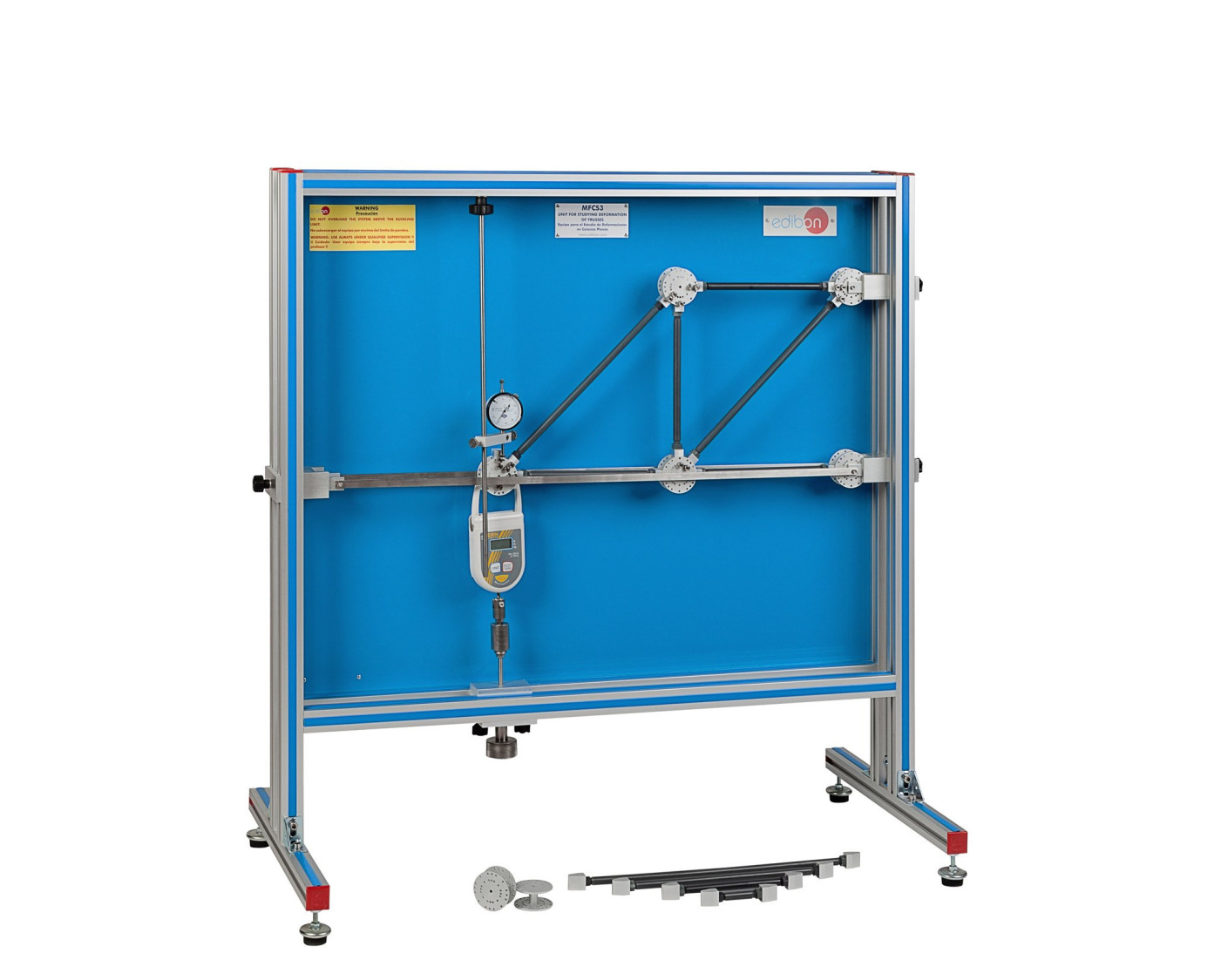

MFCS3 Unité d'Étude de la Déformation dans Treillis

UNIT FOR STUDYING DEFORMATION OF TRUSSES - MFCS3

SYSTEMES INNOVANTS

L’Unité d’Étude de la Déformation dans Treillis, "MFCS3", conçue par EDIBON, permet de mesurer la déformation globale de différents types d’assemblages de treillis plats statiquement déterminés, soumis à une force externe unique.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’Unité d’Étude de la Déformation dans Treillis, "MFCS3", conçue par EDIBON, permet de mesurer les contraintes dans les barres de différents types de treillis, d’étudier la dépendance de la force externe et de comparer les efforts expérimentaux dans les barres avec des méthodes mathématiques telles que la méthode des sections, le théorème de Ritter ou le théorème de Castigliano.

L’unité est composée de vingt et une barres en PVC (permettant une observation parfaite des déformations) de différentes longueurs pour former différentes structures de treillis.

Les barres travailleront en traction ou en compression et seront disposées en unités triangulaires d’angles différents. Les barres peuvent être considérées comme idéales, car le frottement est négligé et les noeuds ne transmettent pas de moments.

Pour générer une force externe, un dispositif d’application de charge est fixé à un disque de noeud. Ce dispositif comprend un dynamomètre pouvant être monté sur différents disques de noeud, une traverse pour la stabilité latérale du treillis et un comparateur à cadran pour enregistrer la déformation du treillis sous charge.

Le cadre comprend trois supports : deux servent à soutenir deux des disques nodaux de la structure et un autre permet de placer les raidisseurs pour éviter le flambement de la structure.

Le théorème de Castigliano peut être démontré pour le calcul de la déformation par des méthodes énergétiques.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude de la déformation élastique d’une ferme sous charge ponctuelle.
  2. Calcul des forces de réaction et des forces des barres.
  3. Étude du principe de l’énergie de travail et de déformation.
  4. Calcul de la déformation en un point défini par application du premier théorème de Castigliano.
  5. Comparaison des déformations de différentes fermes sous la même charge.
  6. Comparaison de la déformation expérimentale avec la déformation calculée.
