MFCS2 Unité d'Étude de Forces dans Treillis Hyperstatiques

7.1.6.- MÉCANIQUE DES STRUCTURES 14.1.6.- MÉCANIQUE DES STRUCTURES
UNIT FOR STUDYING FORCES IN AN OVERDETERMINATE TRUSS - MFCS2

SYSTEMES INNOVANTS

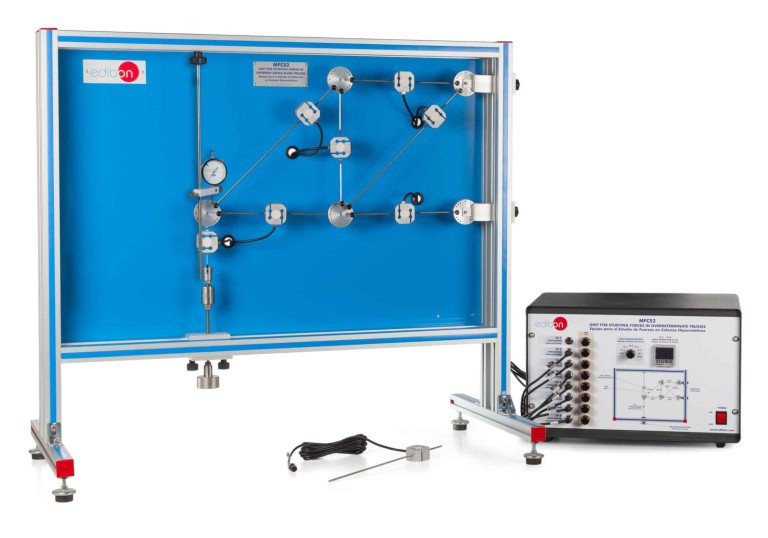

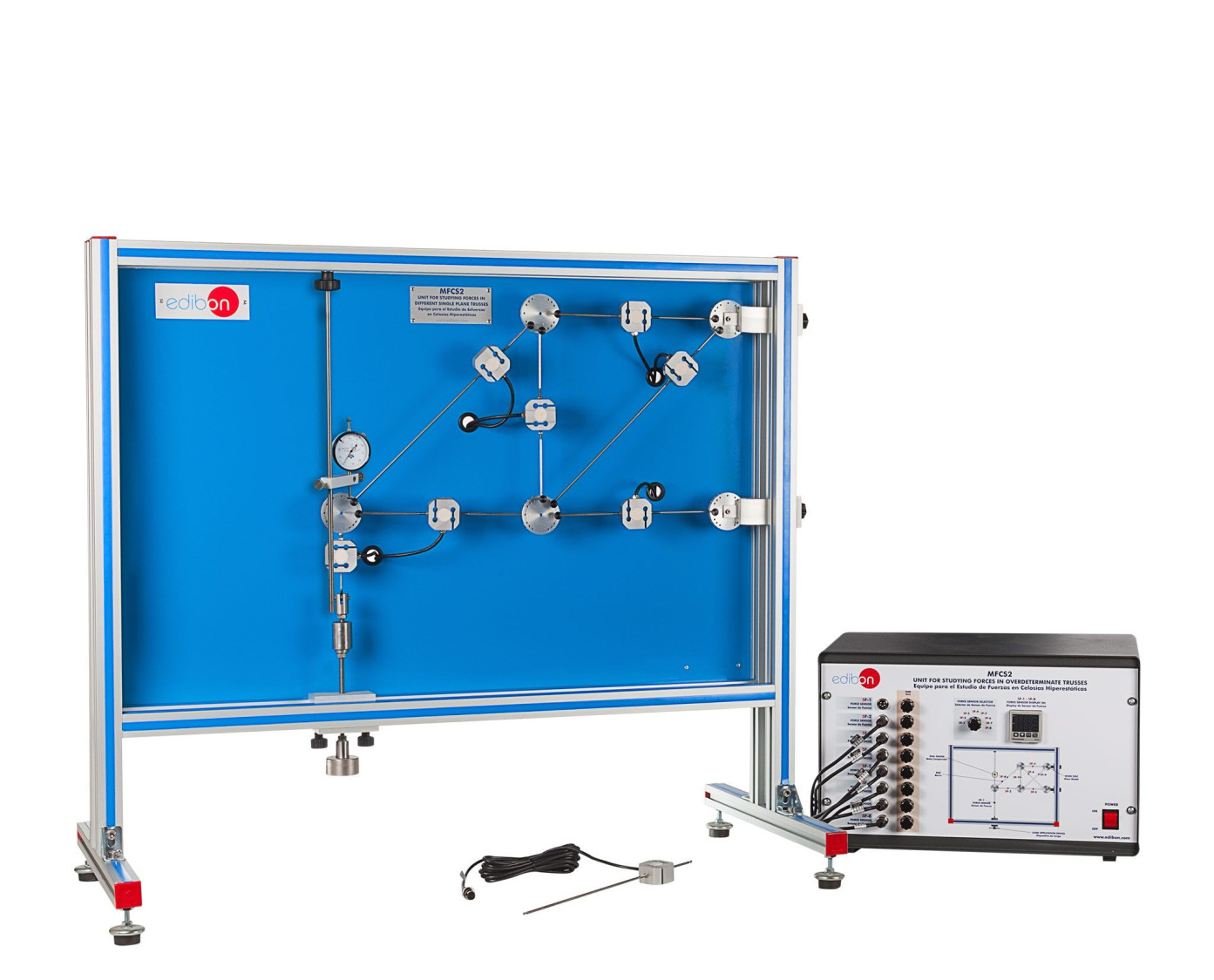

L’Unité d’Étude de Forces dans Treillis Hyperstatiques, "MFCS2", conçue par EDIBON, permet la comparaison et l’étude des forces des barres dans les fermes statiquement déterminées et surdéterminées.
