L’Unité d’Hypothèses de Contraintes, "STH", conçue par EDIBON, permet de vérifier les hypothèses de contraintes sur des éprouvettes de différents matériaux.

Voir description générale

Catalogue

Spécifications du Concours

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

Description Générale

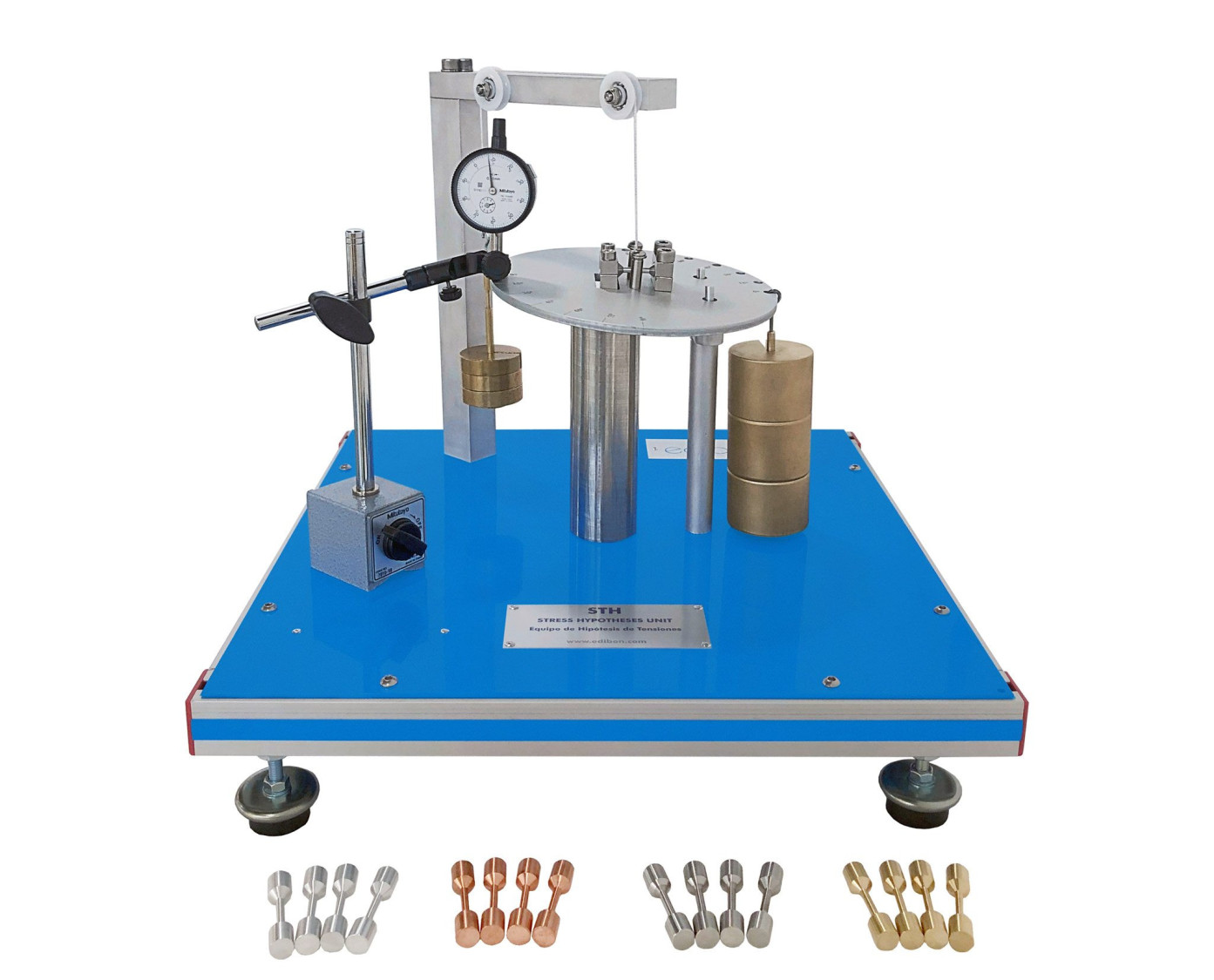

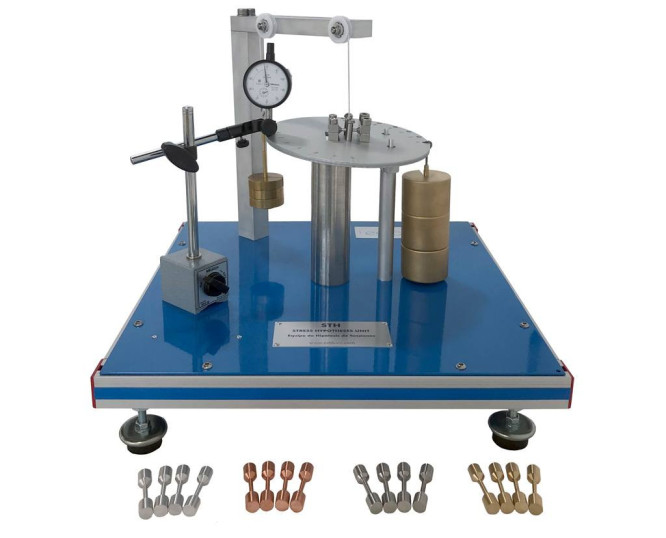

L’Unité d’Hypothèses de Contraintes, "STH", a été conçue par EDIBON pour étudier et tester les hypothèses de contraintes en appliquant des charges dans différentes directions sur un point de l’éprouvette et en mesurant les déformations produites.

Des contraintes normales et de cisaillement sont appliquées, en évitant les contraintes transversales. L’éprouvette est fixée à l’appareil d’un côté et des poids sont placés de l’autre côté pour créer les contraintes. Un contrepoids est utilisé pour compenser ces poids.

Ces poids créant des contraintes sont supportés par une plaque graduée placée sur l’échantillon, ce qui permet de fixer les poids à des différences de 15°, ajoutant également des moments de flexion et de torsion.

Les éprouvettes ont une section annulaire dans leur zone de charge et les extrémités sont renforcées pour le soutien.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Etude de l’hypothèse des contraintes normales.
Etude de l’hypothèse des contraintes de cisaillement.
Etude de la génération des différents moments de charge : flexion et torsion.
Etude de la limite d’élasticité.
Représentation des contraintes dans le cercle de Mohr.

EQUIPEMENT COMPLEMENTAIRE

UNIT FOR STUDYING FORCES IN A JIB CRANE - MFPG

MFPG

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MFPG

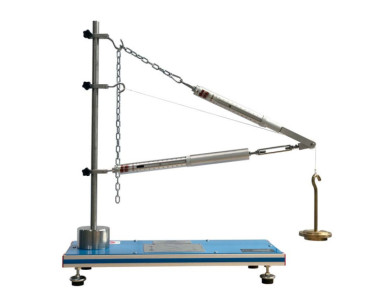

Unité d'Étude de Forces en Grues Fixes

The Unit for studying Forces in a Jib Crane, "MFPG", is designed to study the tensile and compressive forces in a planar central force system based on the example of a crane jib.The unit represents a planar central force system in which multiple...

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MVS

Unité de Pont Suspendu

L’Unité de Pont Suspendu, "MVS", a été méticuleusement conçue par EDIBON pour explorer la dynamique des tensions dans un système de pont suspendu. Cette unité simule un pont suspendu en utilisant un tablier et de deux câbles principaux parallèles,...

MARP

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MARP

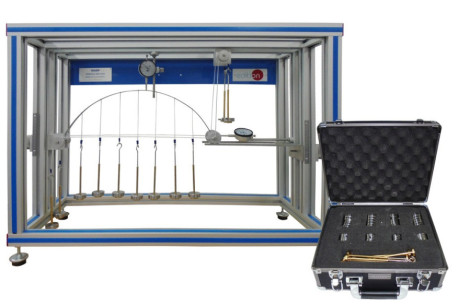

Unité d'Arc Parabolique

L'Unité d'Arc Parabolique, "MARP", contient un arc articulé préformé, qui peut être soumis à des charges ponctuelles ou uniformément réparties par au moyen de sept câbles (cordons) uniformément répartis avec des suspensions.L'un des supports de...

MART

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MART

Unité d'Arc à Trois Articulations

L'unité Arche à trois charnières, "MART", permet à l'étudiant de se familiariser avec les arches à trois charnières, de calculer les forces portantes (pour une charge ponctuelle, une charge uniformément répartie et une charge mobile), d'étudier...

UNIT FOR STUDYING FORCES IN A SIMPLE BAR STRUCTURE - MFBS

MFBS

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MFBS

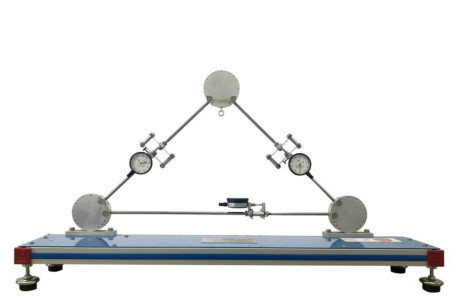

Unité d'Etude de Forces dans une Structure de Barre Simple

L'Unité d'Etude de Forces dans une Structure de Barre Simple, "MFBS", conçue par EDIBON, permet l'étude des forces agissant sur une ferme simple lorsqu'elle est soumise à une charge ponctuelle dans l'un des noeuds qui composent la structure.Il se...

UNIT FOR STUDYING FORCES IN DIFFERENT SINGLE PLANE TRUSSES - MFCS1

MFCS1

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MFCS1

Unité d'Étude de Forces dans Différents Ensembles de Treillis Plats

L’Unité d’Étude de Forces dans Différents Ensembles de Treillis Plats, "MFCS1", conçue par EDIBON, permet de mesurer les forces des barres dans divers treillis plans simples, d’étudier la dépendance à la force externe et de comparer les forces...

UNIT FOR STUDYING FORCES IN AN OVERDETERMINATE TRUSS - MFCS2

MFCS2

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MFCS2

Unité d'Étude de Forces dans Treillis Hyperstatiques

L’Unité d’Étude de Forces dans Treillis Hyperstatiques, "MFCS2", conçue par EDIBON, permet de mesurer les efforts dans les barres d’un treillis statiquement déterminé et d’un treillis statiquement surdéterminé, d’étudier la répartition des efforts...

UNIT FOR STUDYING DEFORMATION OF TRUSSES - MFCS3

MFCS3

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MFCS3

Unité d'Étude de la Déformation dans Treillis

L’Unité d’Étude de la Déformation dans Treillis, "MFCS3", conçue par EDIBON, permet de mesurer les contraintes dans les barres de différents types de treillis, d’étudier la dépendance de la force externe et de comparer les efforts expérimentaux...

MCPG

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MCPG

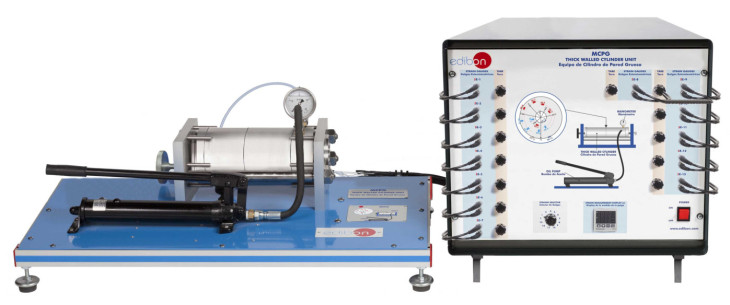

Unité de Cylindres à Paroi Épaisse

In the Thick-Walled Cylinder Unit, "MCPG", the stresses are determined through the measurement of the strains produced on the surface. These strains are measured by strain gauges.The thick-walled vessel consists of an aluminum cylinder of length...

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

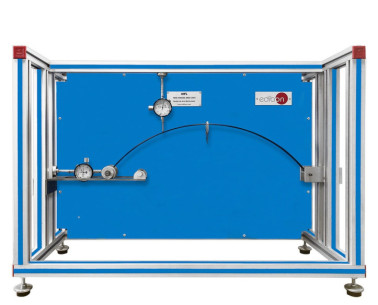

MFL

Unité de Deux Arches Articulées

L'Unité de Deux Arches Articulées, "MFL", conçue par EDIBON permet d'étudier la réponse d'une poutre en arc lorsqu'une charge externe lui est appliquée.L'arc s'appuie sur deux supports, un fixe et un mobile. Le déplacement et la réaction...

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MPO

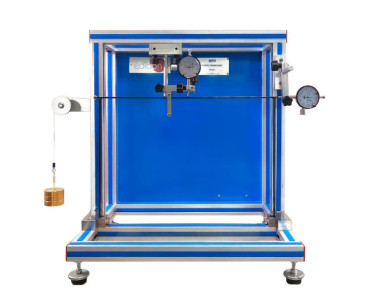

Unité de Structure en Portique

L’Unité de Structure en Portique, "MPO", conçue par EDIBON, permet des mesures précises de la déflexion verticale et horizontale dans un portique rectangulaire encastré. En appliquant diverses charges avec des poids spécifiques, les changements...

SIMPLE STABILITY PROBLEMS STUDY UNIT - MEPE

MEPE

Available

7.1.6.- MÉCANIQUE DES STRUCTURES

MEPE

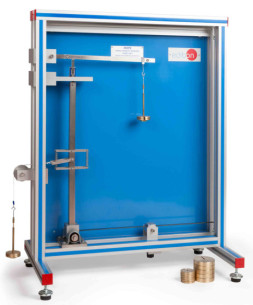

Unité d'Etude de Problèmes de Stabilité Simples
