EBGC Unité de Traitement de Biogaz, Contrôlée par Ordinateur (PC)

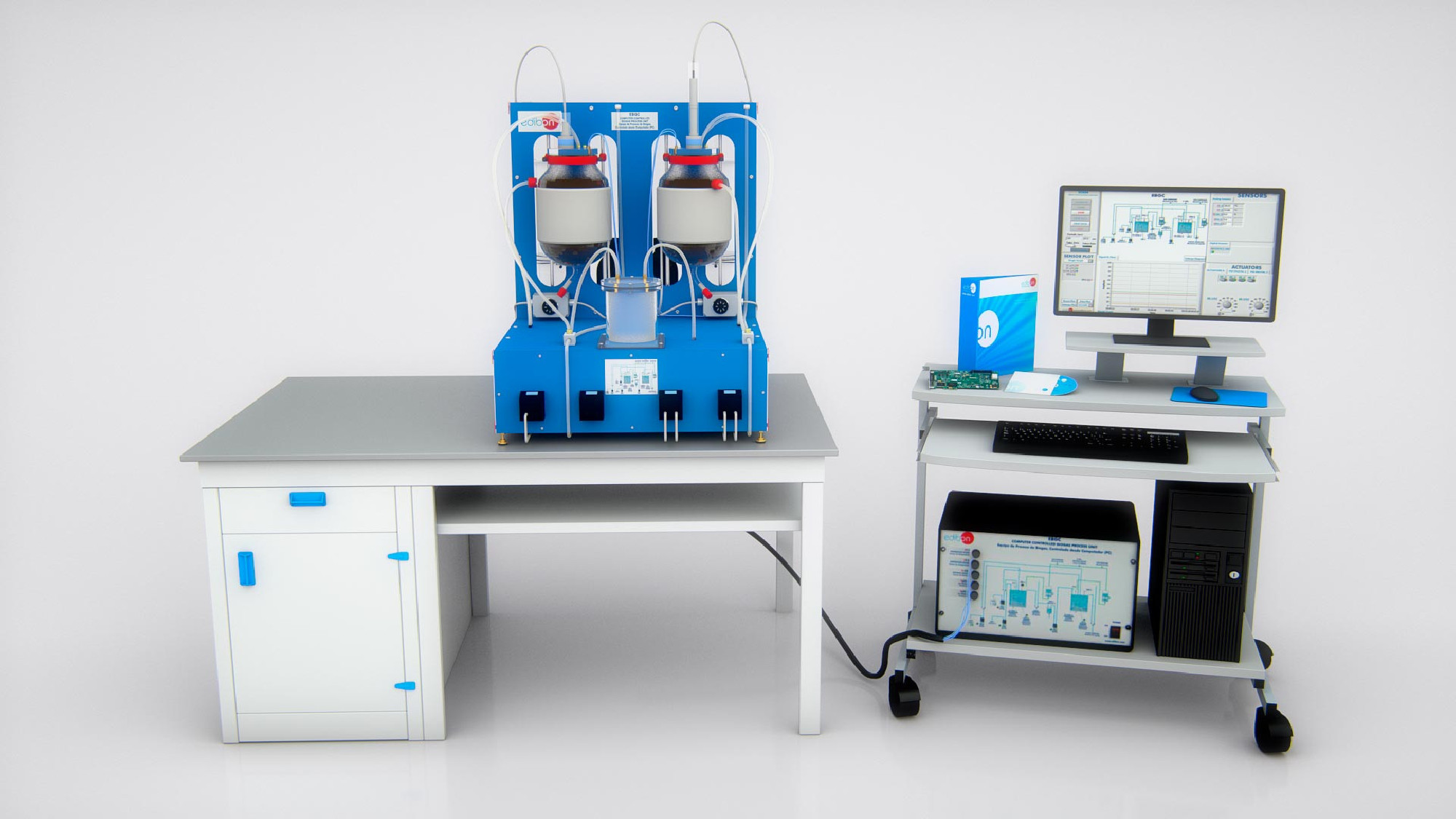

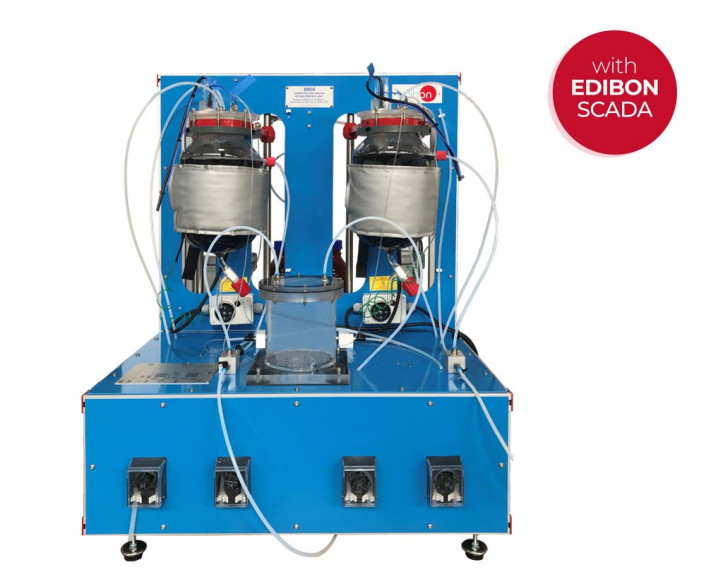

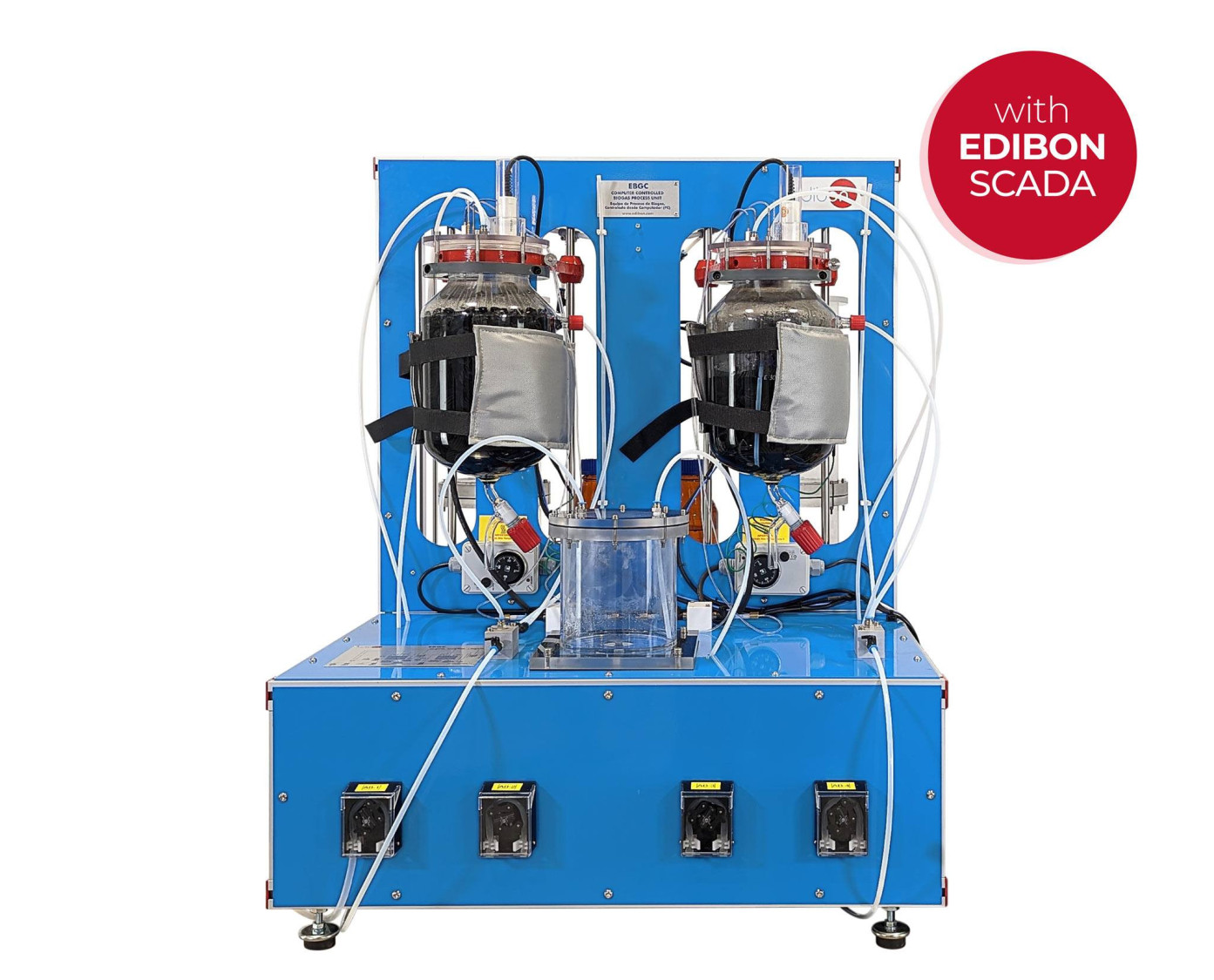

L’Unité de Processus de Biogaz, Contrôlée par Ordinateur (PC), "EBGC", conçue par EDIBON, est fournie avec deux digesteurs anaérobies emballés. De cette façon, l’utilisateur peut travailler soit en une seule étape, soit en deux étapes, en séparant les différentes phases du processus de digestion (les processus d’hydrolyse, d’acidogénèse et d’acétogénèse auraient lieu dans le premier digesteur, et la méthanogénèse dans le second).

Les deux digesteurs ont une couverture chauffante qui permet de réguler (contrôle PID) à la fois la température appropriée pour chaque partie du processus et le fonctionnement avec différentes gammes en fonction des micro-organismes utilisés. Ainsi, il peut fonctionner dans la gamme psychrophile (température ambiante), mésophile (températures autour de 35 °C) ou thermophile (températures autour de 55 °C).

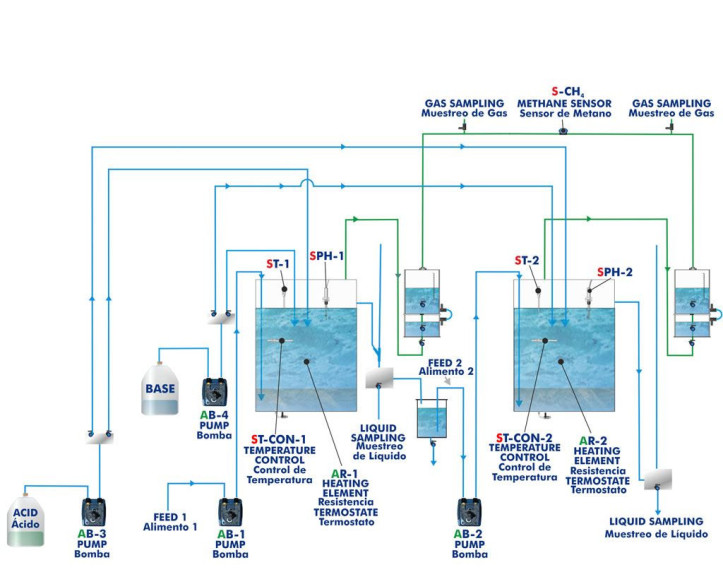

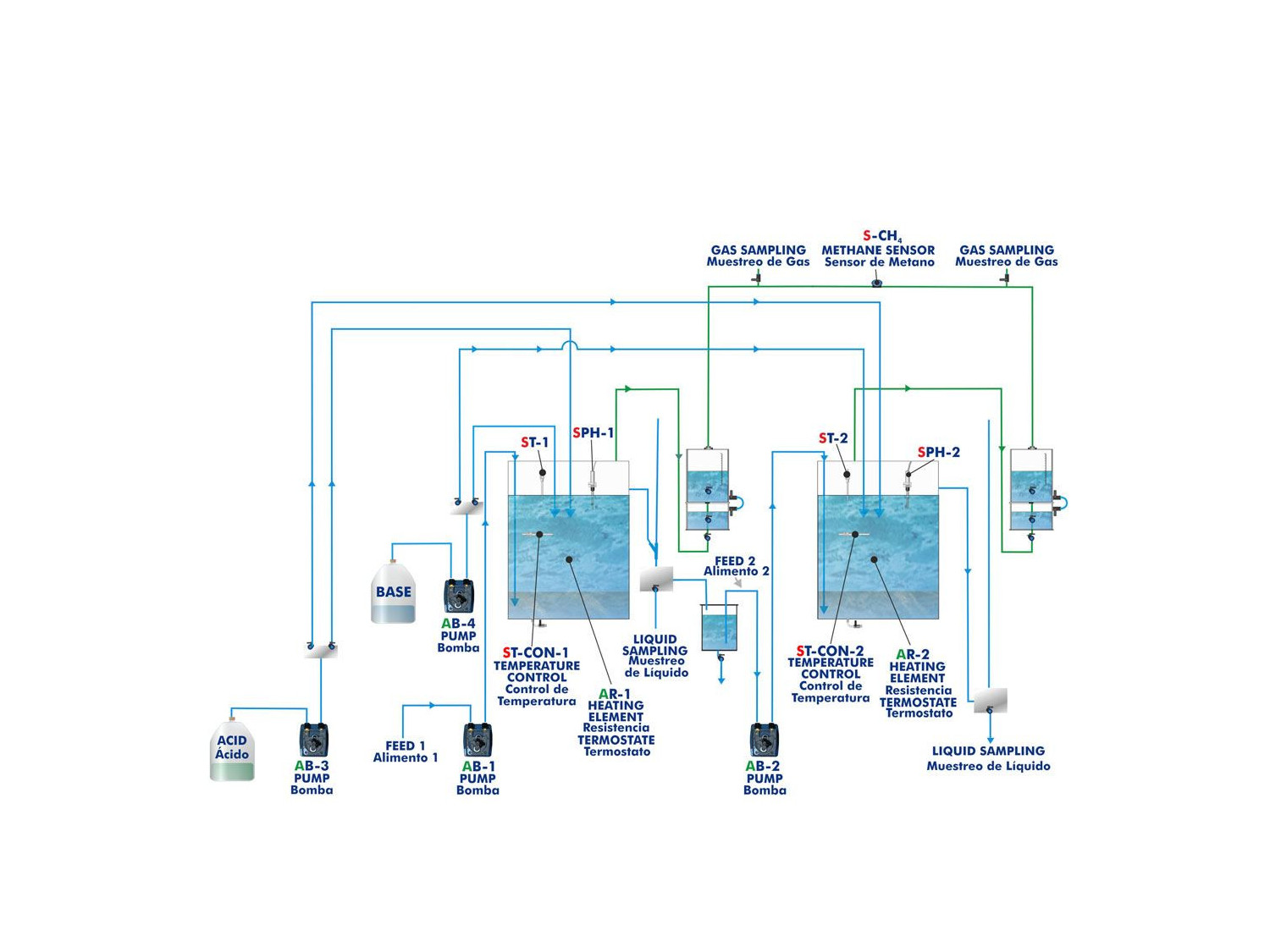

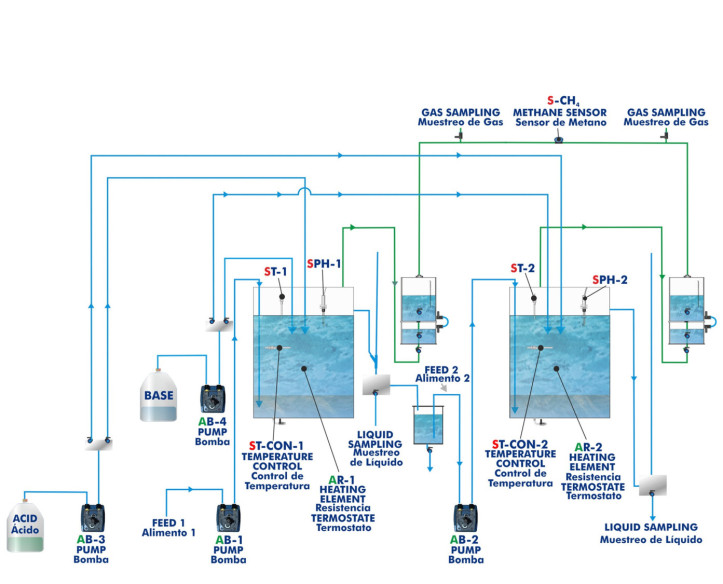

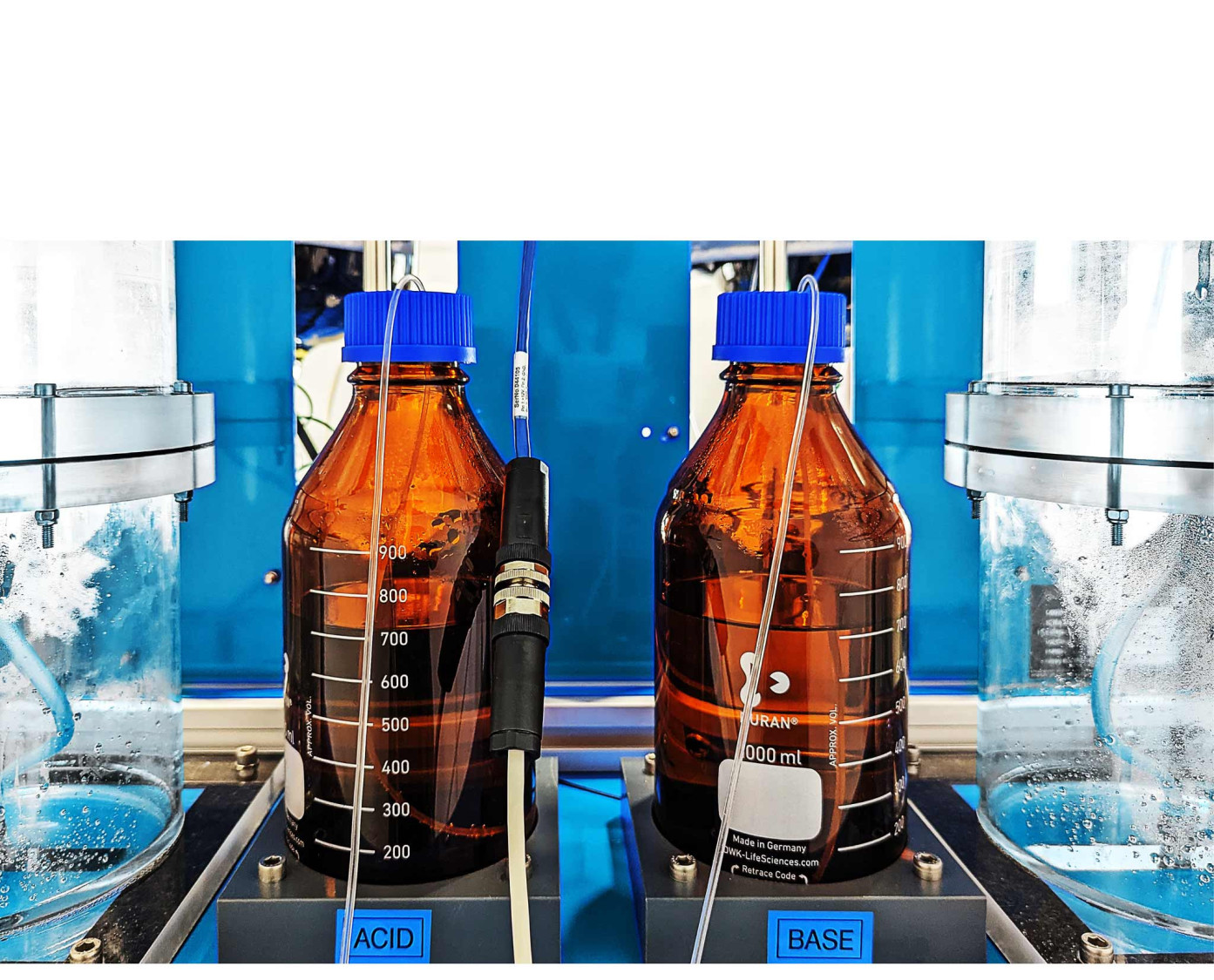

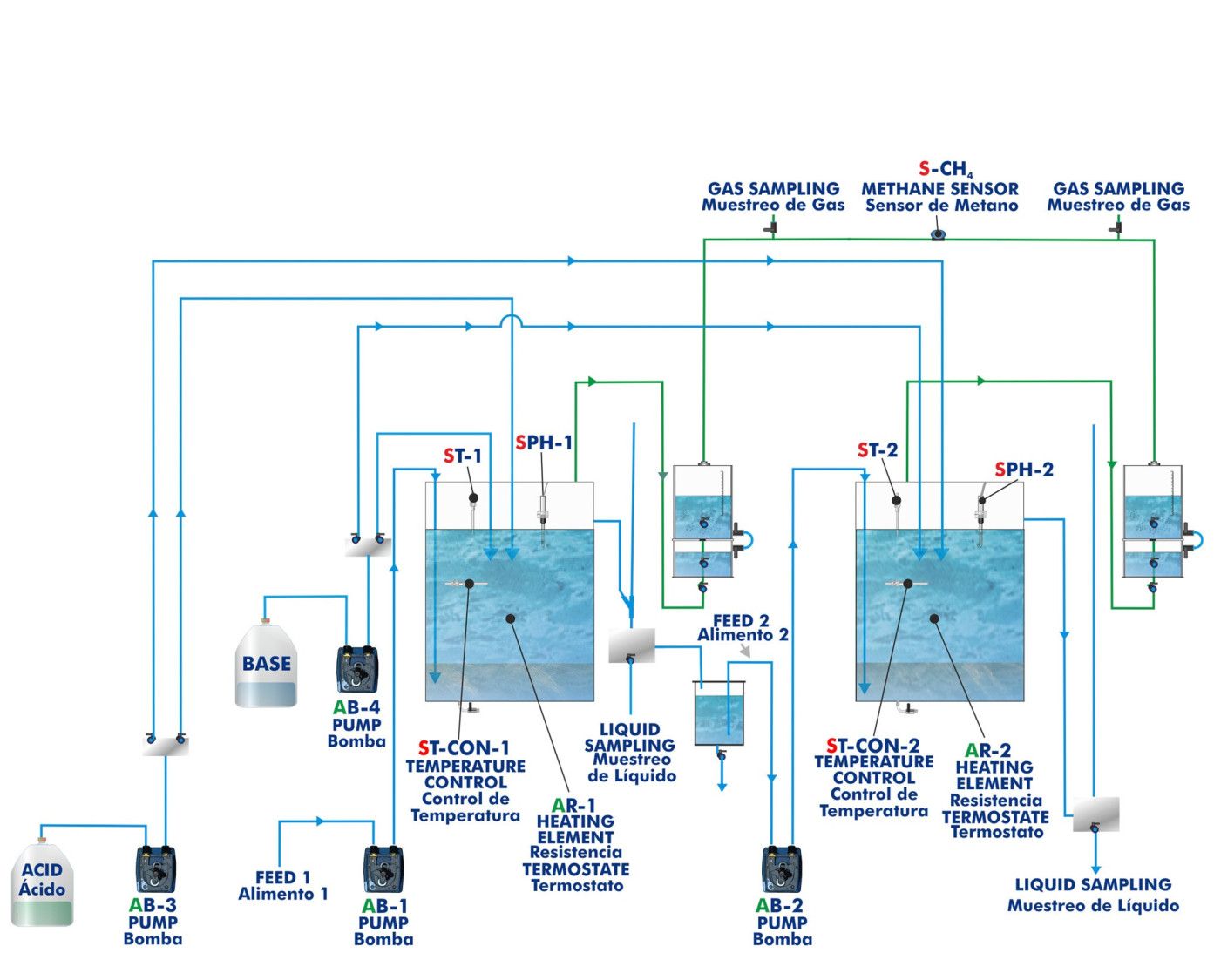

L’unité est équipée de quatre pompes péristaltiques contrôlées par ordinateur qui permettent de propulser aussi bien l’alimentation à introduire dans le digesteur que l’acide et la base (introduits dans deux cuves situées à l’arrière) afin d’ajuster et de contrôler minutieusement le pH à chaque étape du processus. Dans le cas d’une digestion anaérobie en deux étapes, une des pompes transporte le produit d’un des digesteurs à l’autre, en passant par une cuve tampon qui recueille l’excès de débit du premier réacteur. Le contrôle de ces pompes permet de connaître les différents débits avec lesquels l’unité fonctionne.

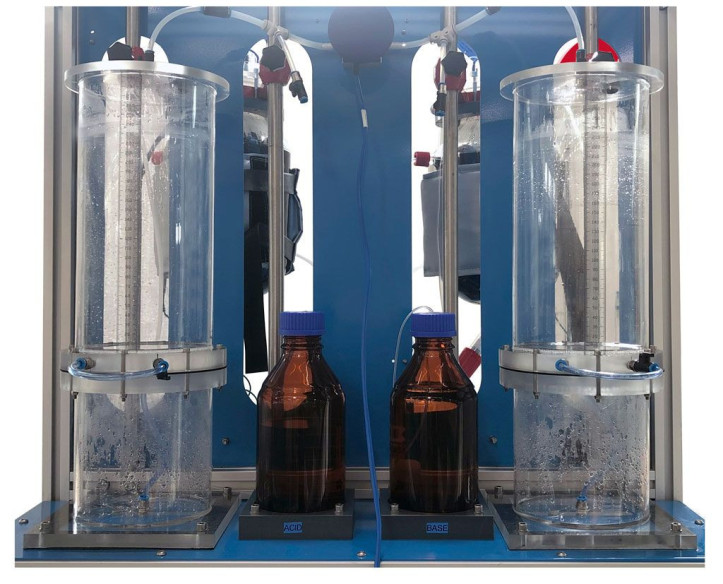

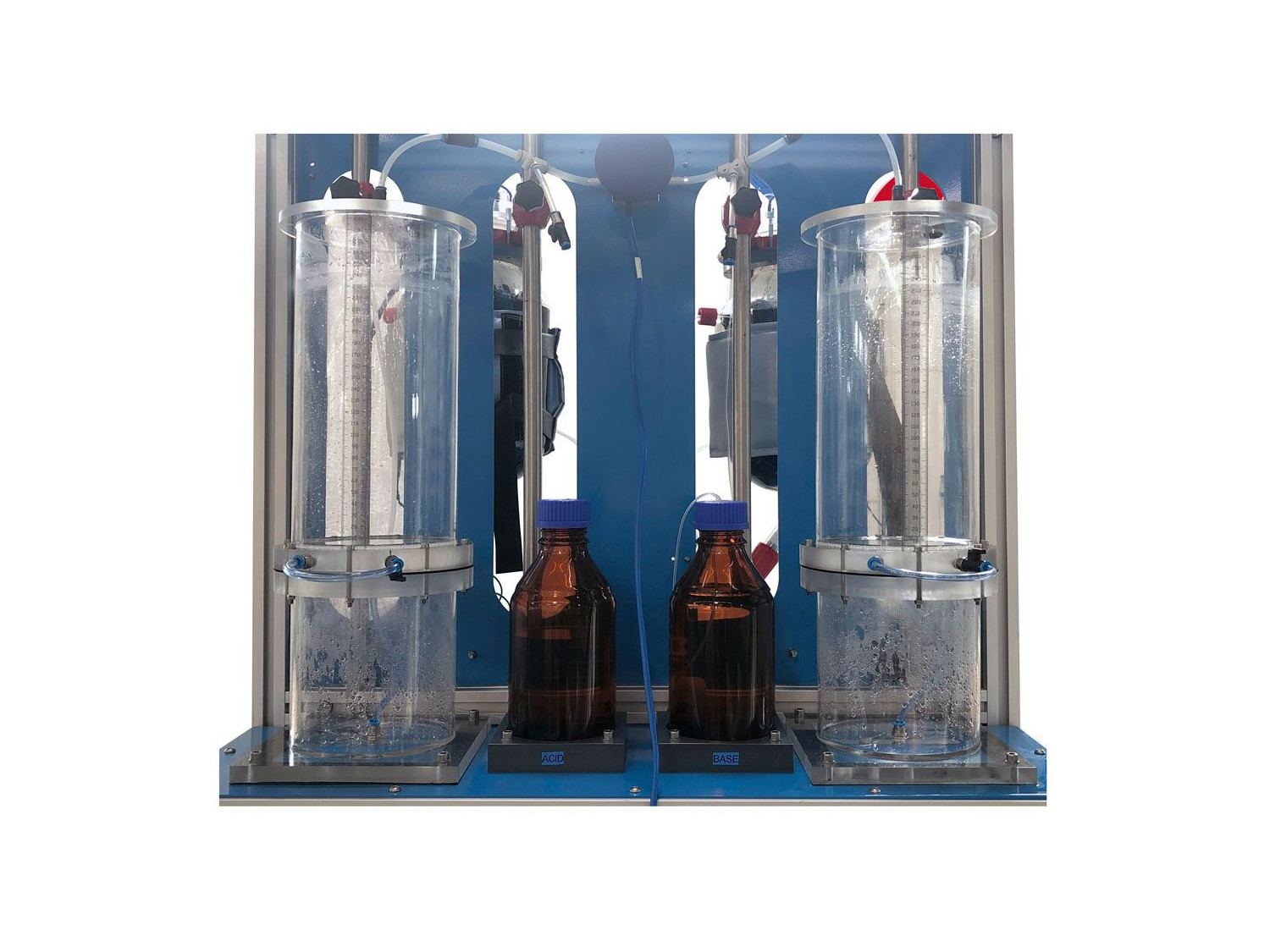

Deux réservoirs volumétriques sont également inclus pour le stockage et la mesure du volume du biogaz généré. Le biogaz généré s’écoule par un tuyau depuis la partie supérieure des digesteurs vers ces réservoirs, où le volume de biogaz est mesuré au moyen d’un déplacement d’eau. Ces réservoirs ont deux parties : la partie supérieure est celle où le biogaz généré est collecté et la seconde partie, plus petite que la première et située en dessous, est utilisée pour collecter l’eau déplacée.

Chaque digesteur est équipé d’un capteur de température et d’un capteur de pH. Leur fonction est de suivre l’ensemble du processus et d’étudier l’influence des différents paramètres de contrôle de la digestion anaérobie.

Enfin, les réservoirs volumétriques, par leur partie supérieure, permettent l’écoulement du biogaz collecté à travers un tuyau et son passage à travers un capteur de méthane (CH₄) qui permet de connaître la concentration de méthane dans ce courant et ainsi, on peut déterminer la qualité du biogaz en fonction des quatre conditions physico-chimiques dans lesquelles se développe la digestion anaérobie, ainsi que sa valeur comme source d’énergie renouvelable.

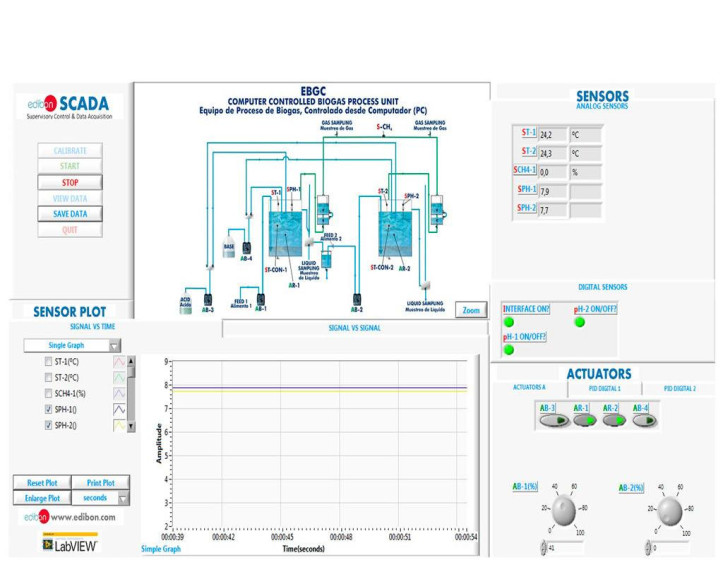

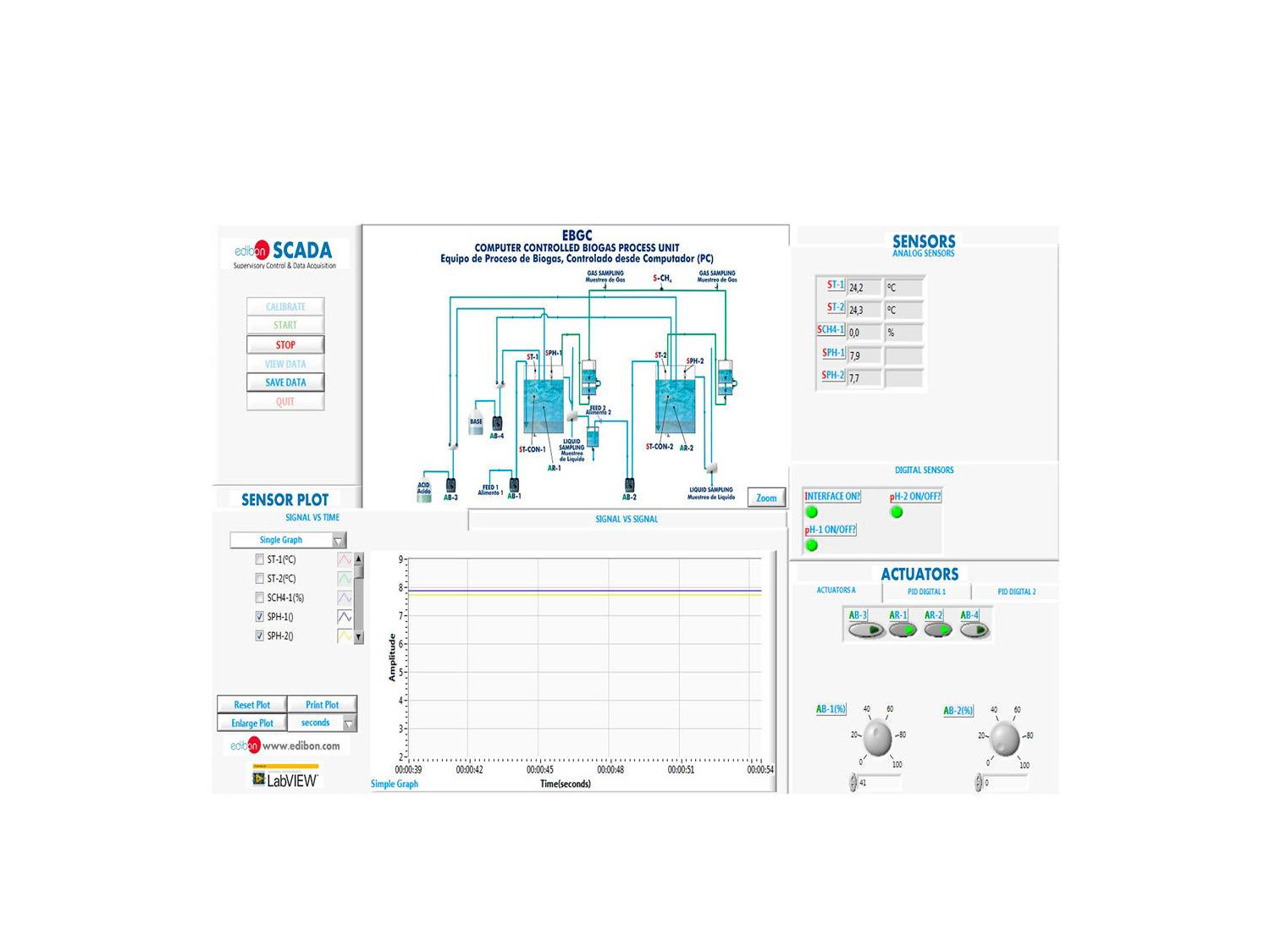

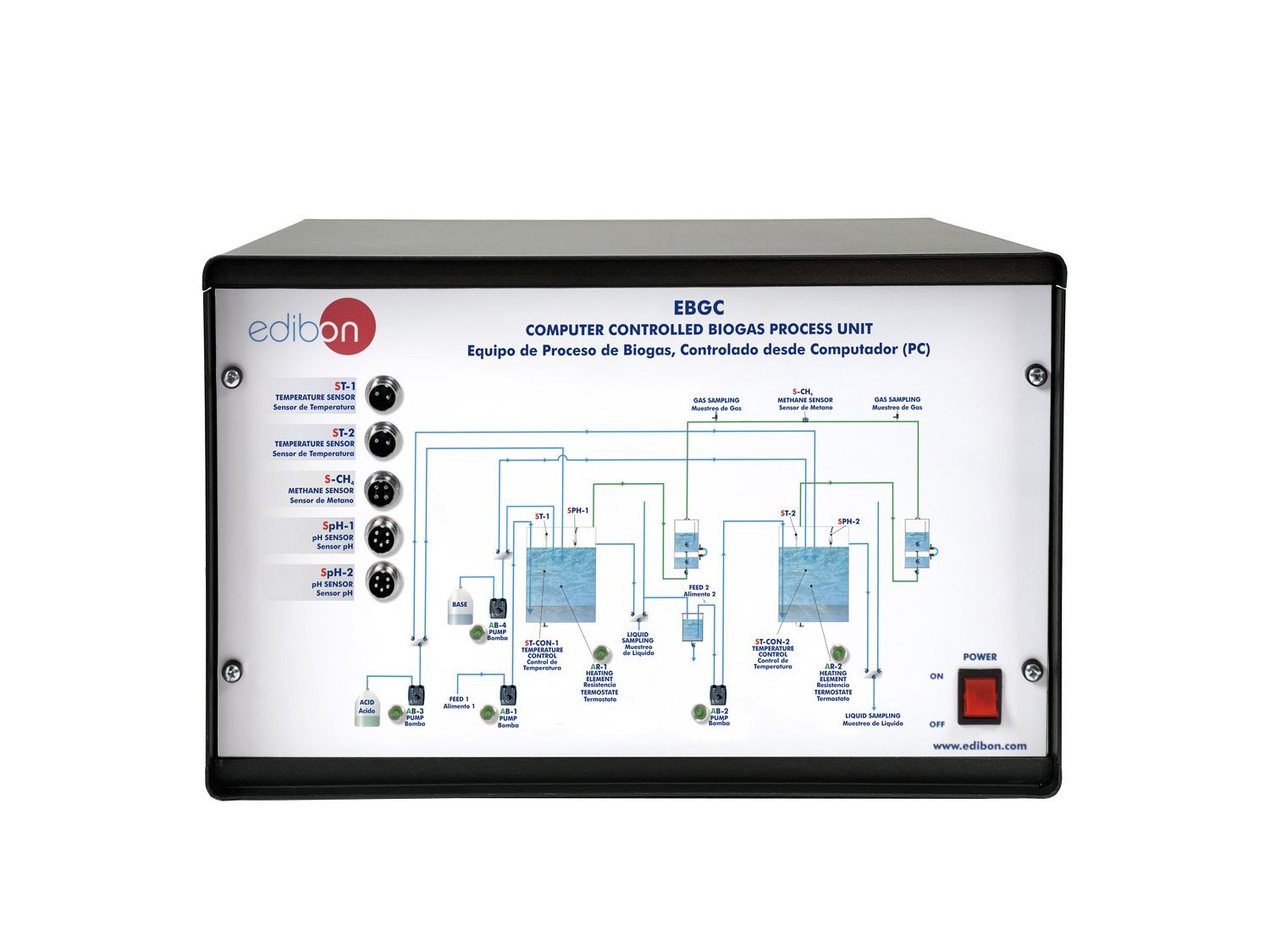

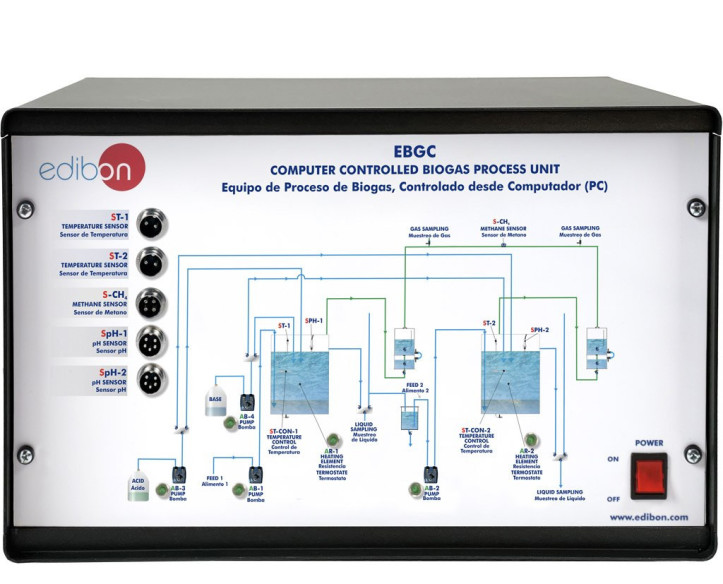

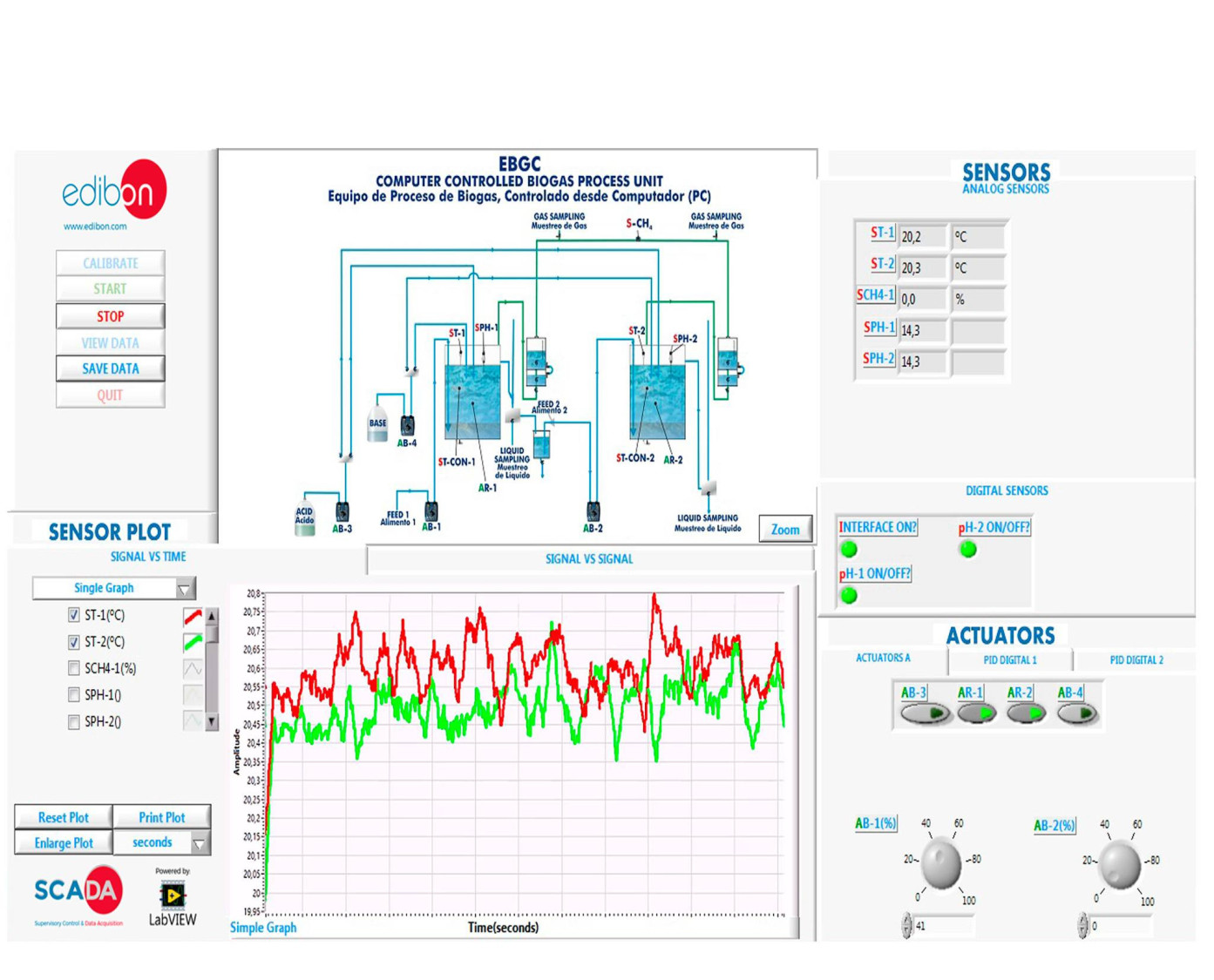

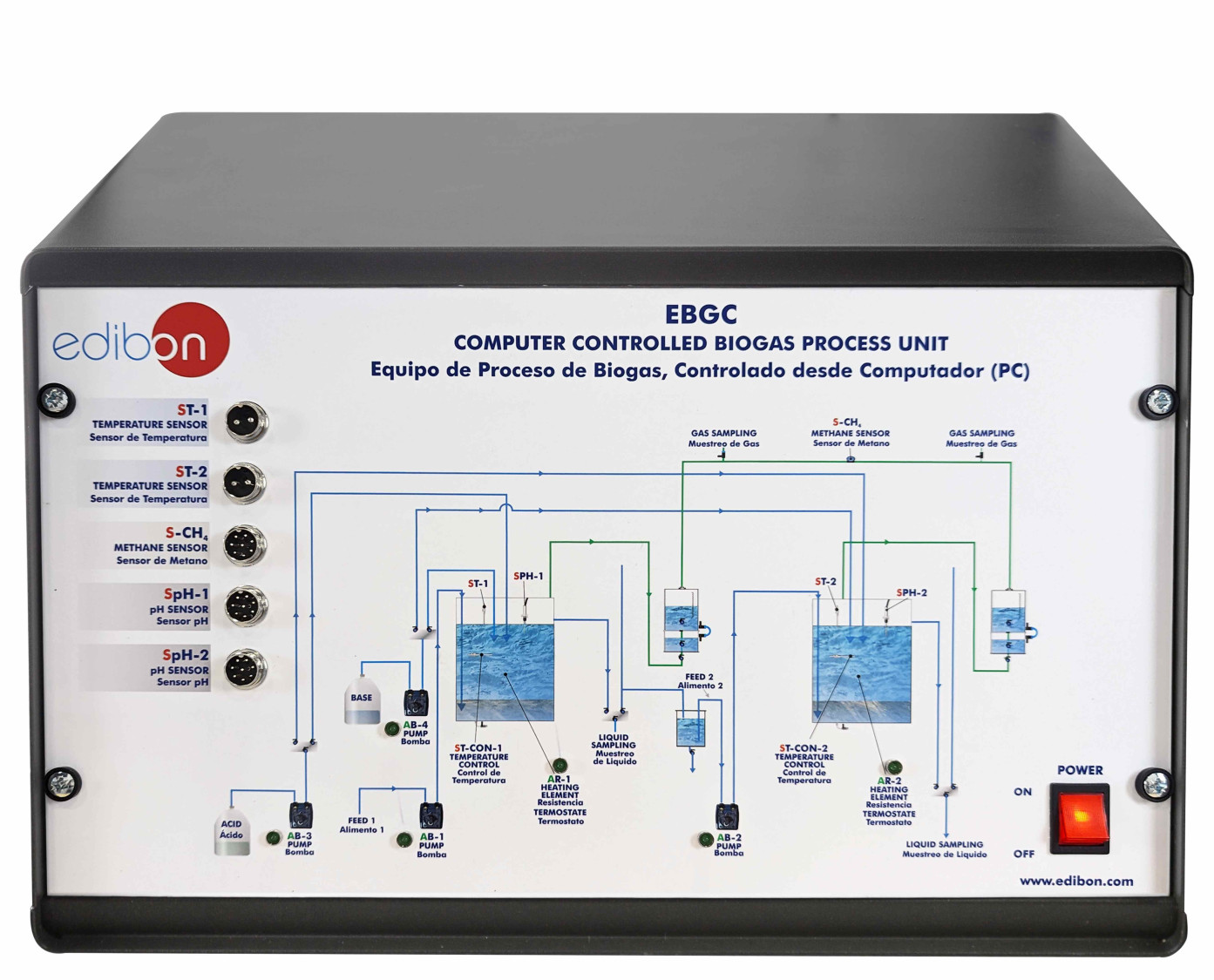

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
