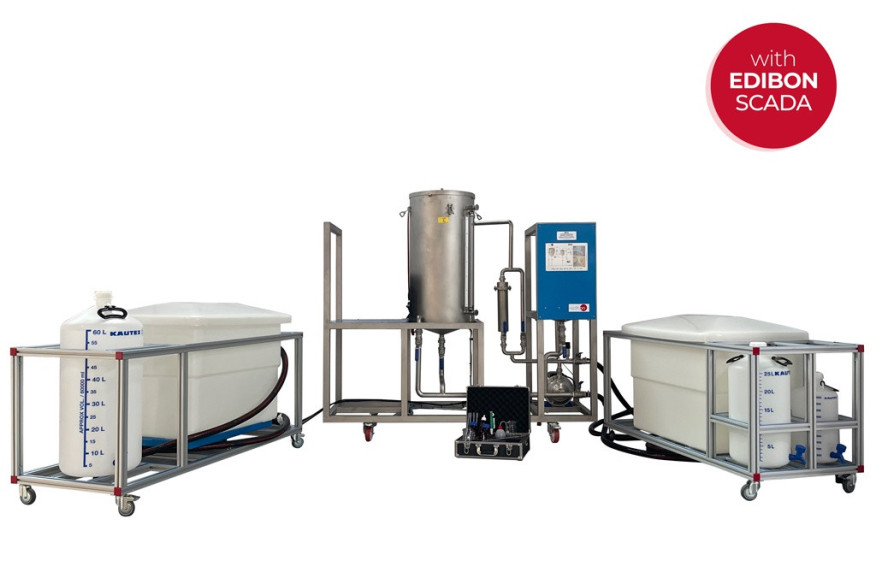

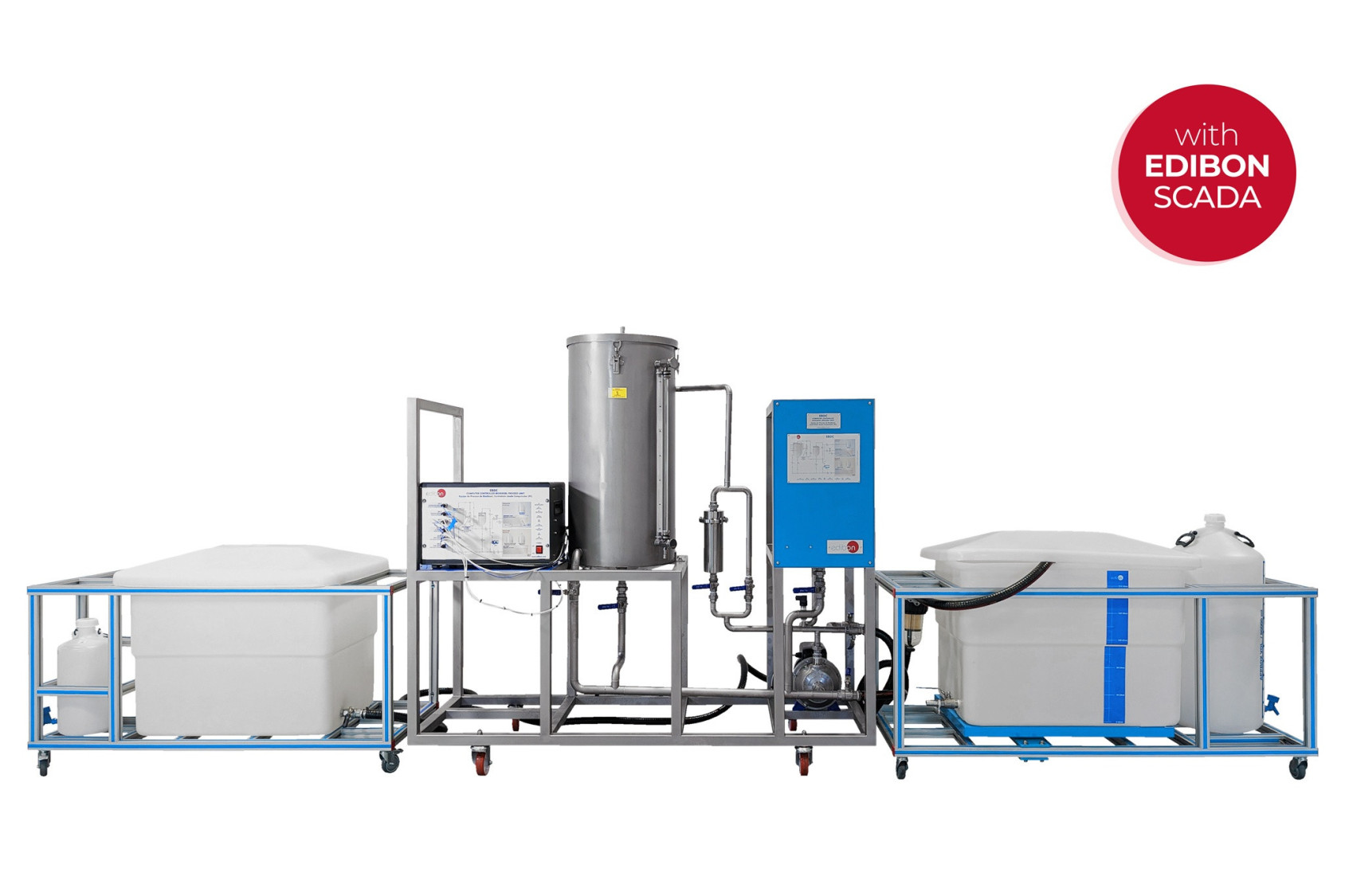

L'Unité de Procesuss de Biodiesel, Contrôlée par Ordinateur (PC), "EBDC", développé par EDIBON, est une unité qui permet aux étudiants d’apprendre et de gérer les différentes étapes du cycle de production du biodiesel, ainsi que d’étudier les différents paramètres qui affectent l’ensemble du processus lui-même et la qualité du biodiesel obtenu.

Voir description générale

NOUVELLES LIÉES

Description Générale

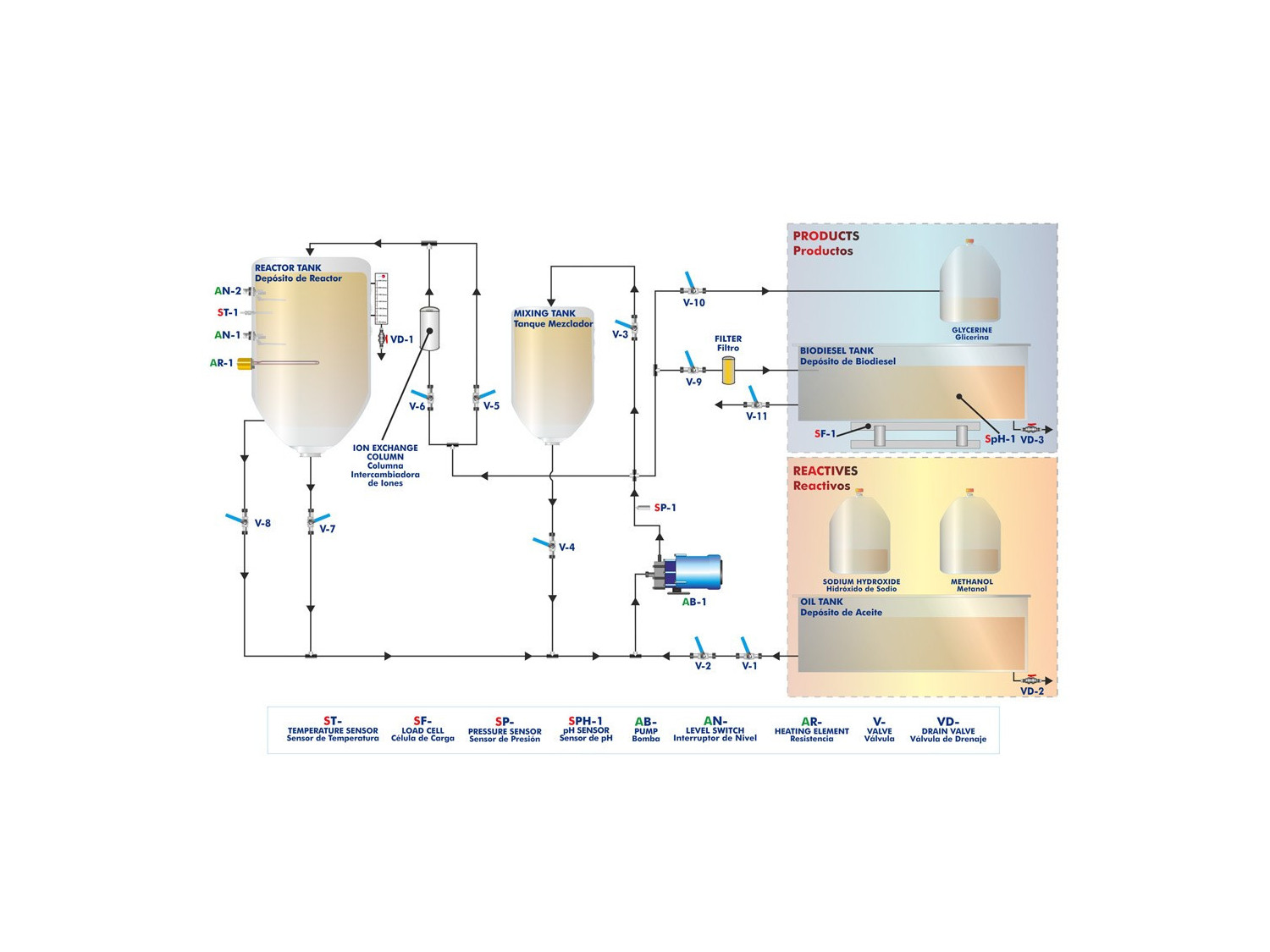

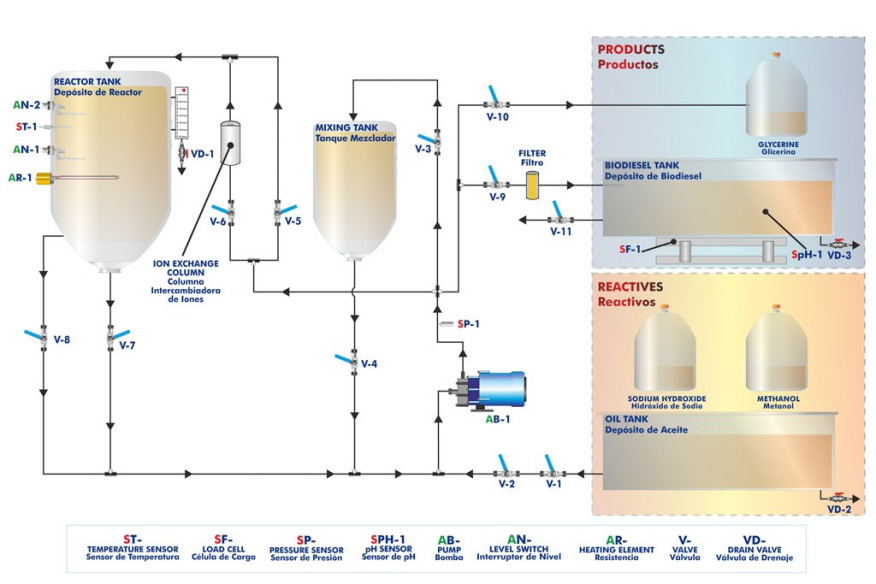

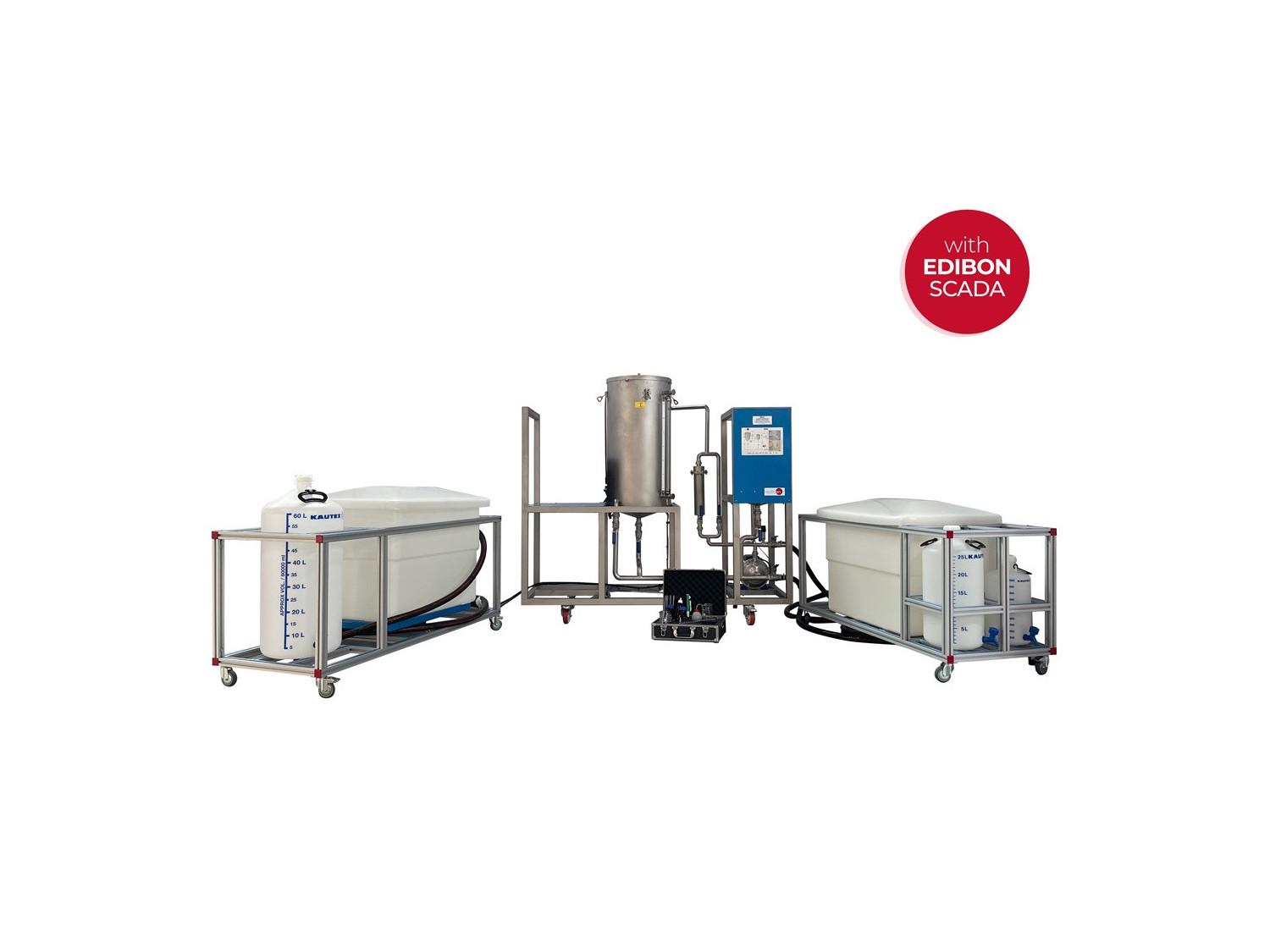

L'Unité de Procesuss de Biodiesel, Contrôlée par Ordinateur (PC), "EBDC", consiste à transformer les acides gras qui composent les huiles végétales en un biocarburant à fort contenu énergétique.

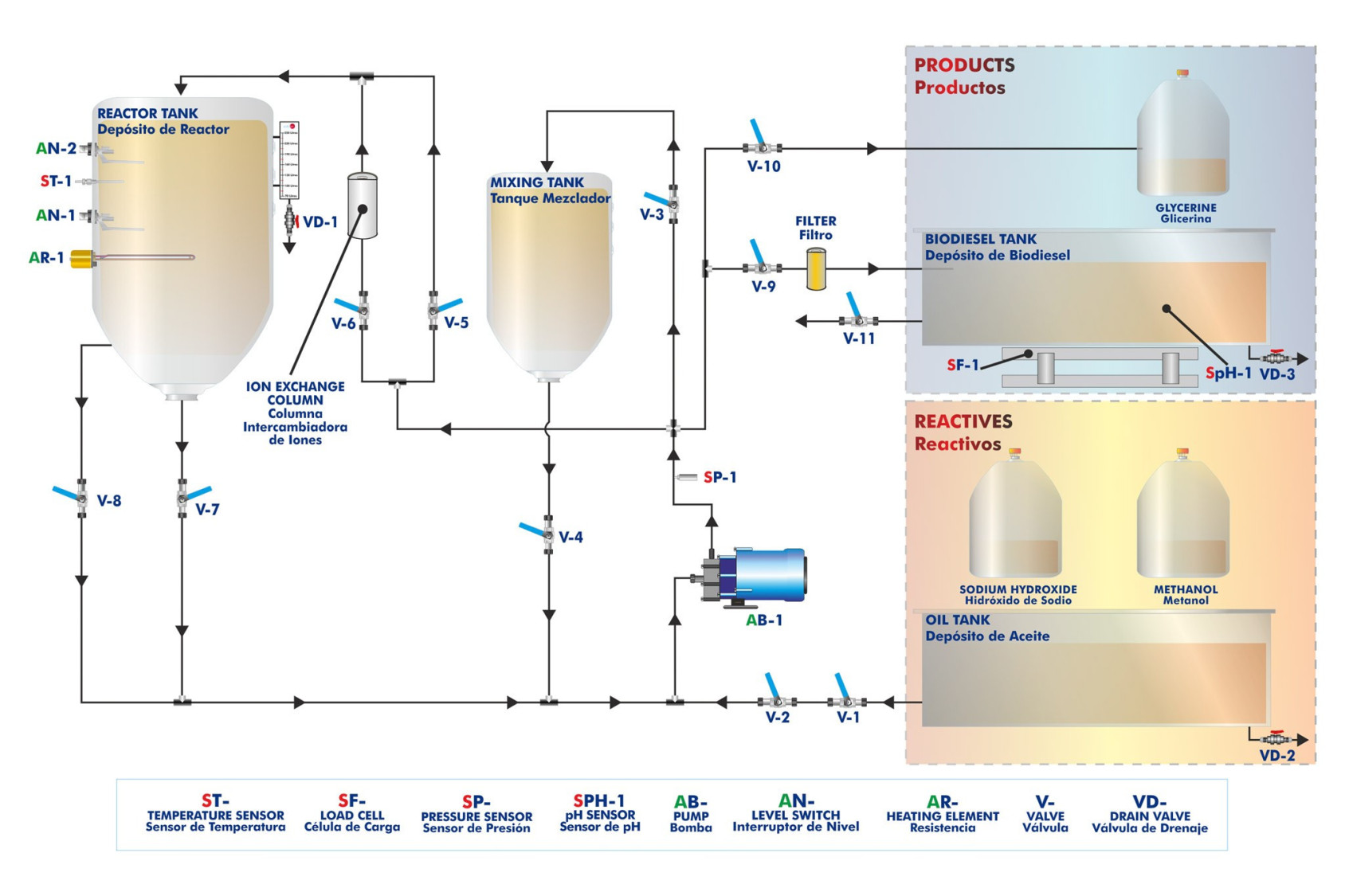

Le processus se compose essentiellement de deux étapes bien définies :

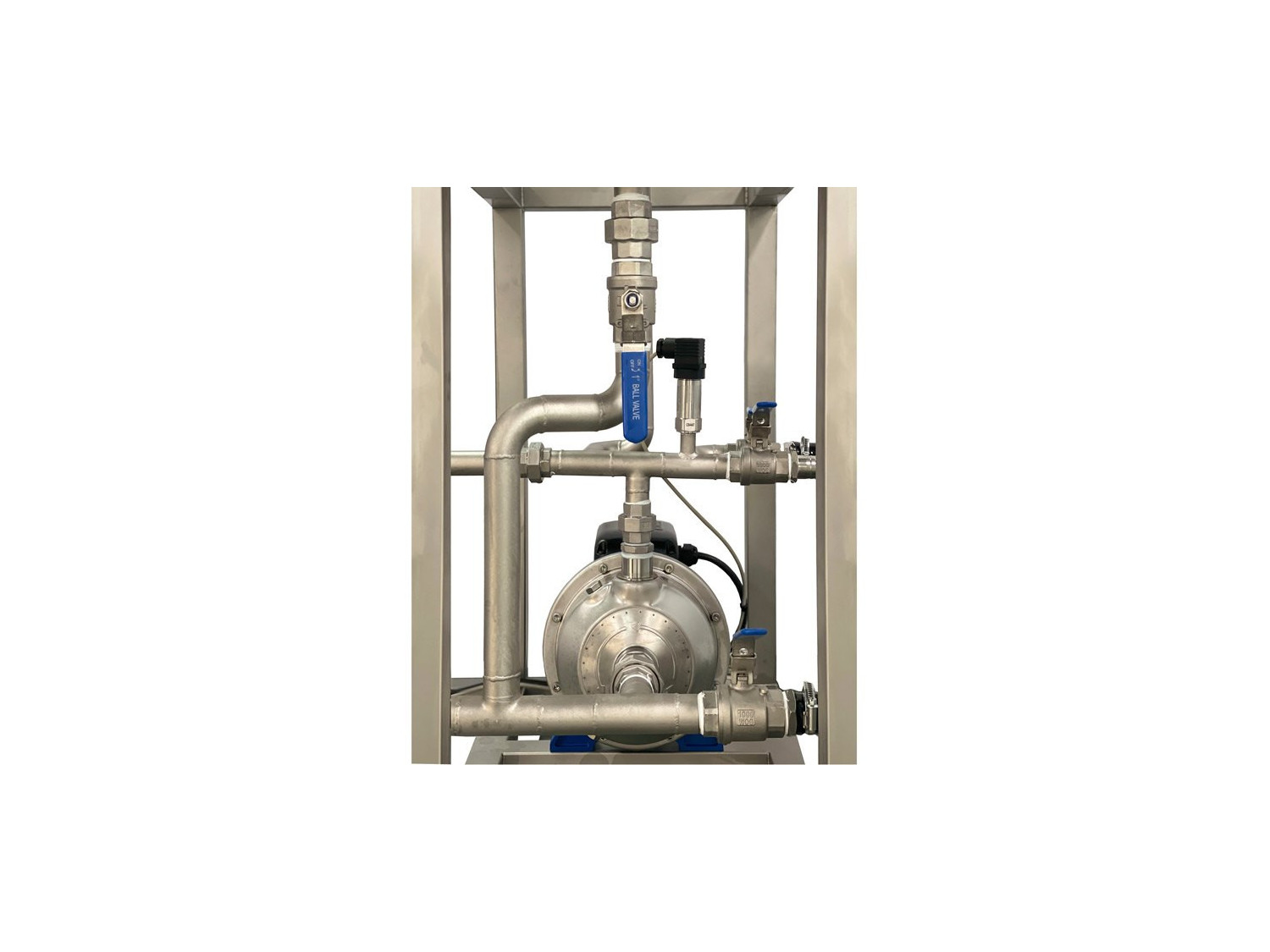

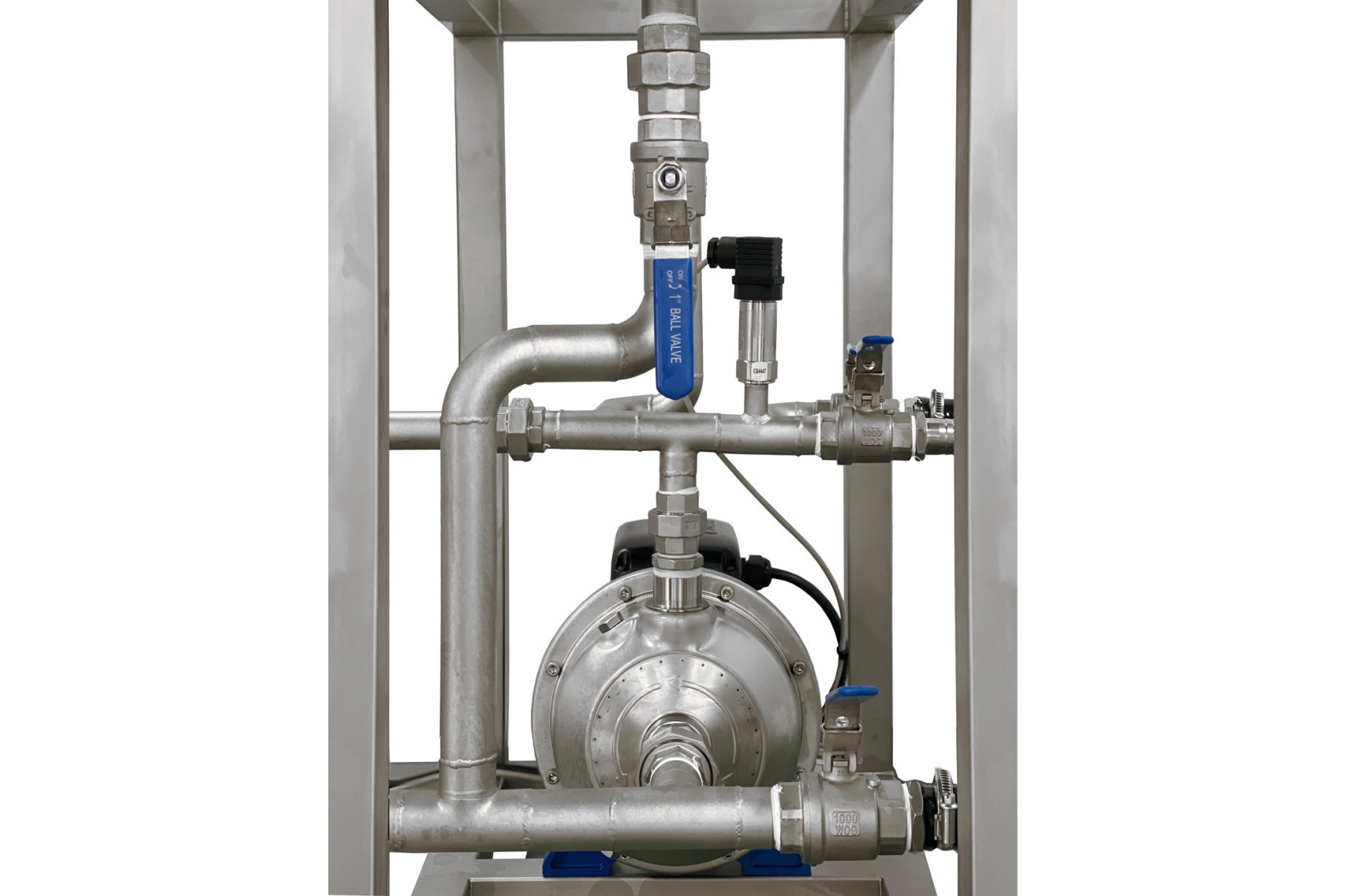

  • Étape I : Mélange et réaction sous agitation. Cette première étape commence par l’ajout d’huile végétale dans le réservoir principal (réacteur), et la préparation du catalyseur dans un réacteur secondaire plus petit. Ensuite, le réactif et le catalyseur sont combinés en soumettant le mélange à une agitation intense et à un chauffage homogène, ceci est réalisé en faisant recirculer le milieu à travers une pompe centrifuge et en fournissant de la chaleur au moyen d’une résistance électrique, les deux actionneurs sont contrôlés par ordinateur. Cette étape est réalisée dans un réacteur en acier inoxydable équipé d’une sonde de température et de contacteurs de niveau qui permettent une opération contrôlée et sûre.
  • Phase II : Séparation et lavage des produits obtenus. Une deuxième étape fondamentale après la réaction est la séparation du produit principal du reste des sous-produits présents dans le milieu. La décantation est une opération appropriée lorsque les composés à séparer ne sont pas miscibles entre eux, ce qui est le cas du biodiesel et de la glycérine. La glycérine a une densité plus élevée que le combustible, elle est donc facilement évacuée par le fond conique du réacteur. D’autre part, le biodiesel subit une étape de lavage dans laquelle il est recirculé à travers une petite colonne d’échange d’ions qui permet d’éliminer les impuretés et l’eau qui peuvent rester après la réaction. Enfin, le carburant passe par un filtre à gazole avant le stockage final.

De plus, les performances de l’unité et la qualité du biodiesel peuvent être évaluées grâce à une cellule de charge installée dans le réservoir de produit et un kit de titrage (pipette, goutteurs, etc.).

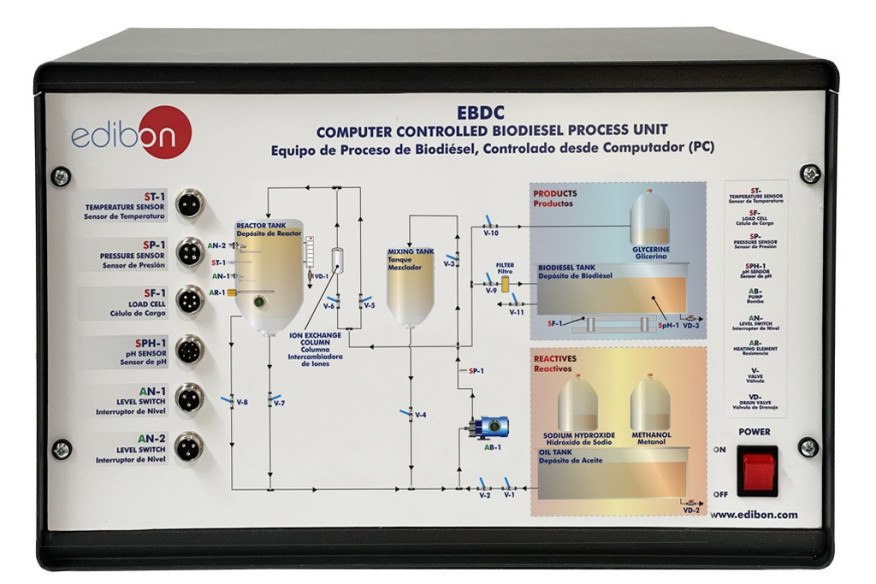

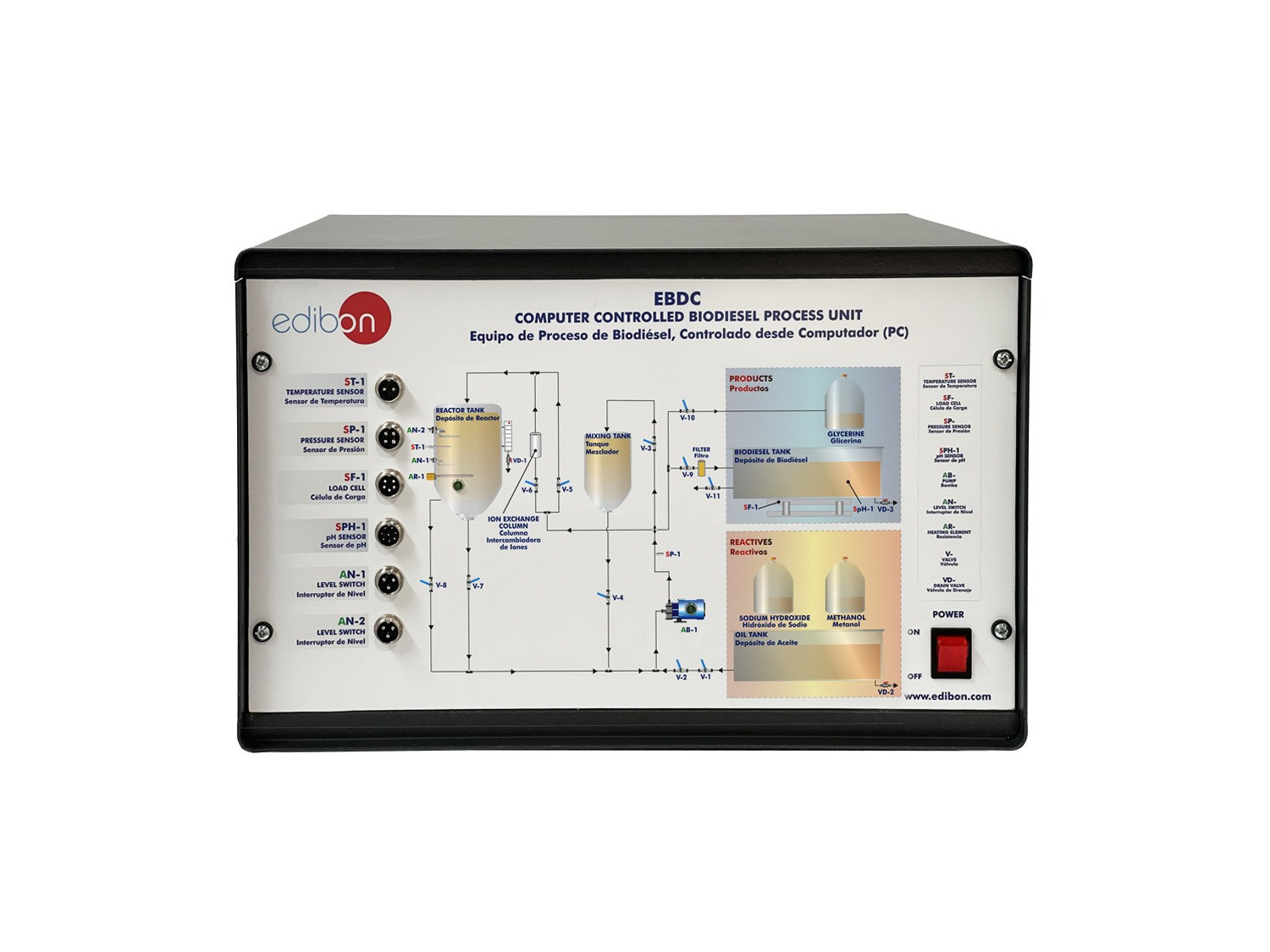

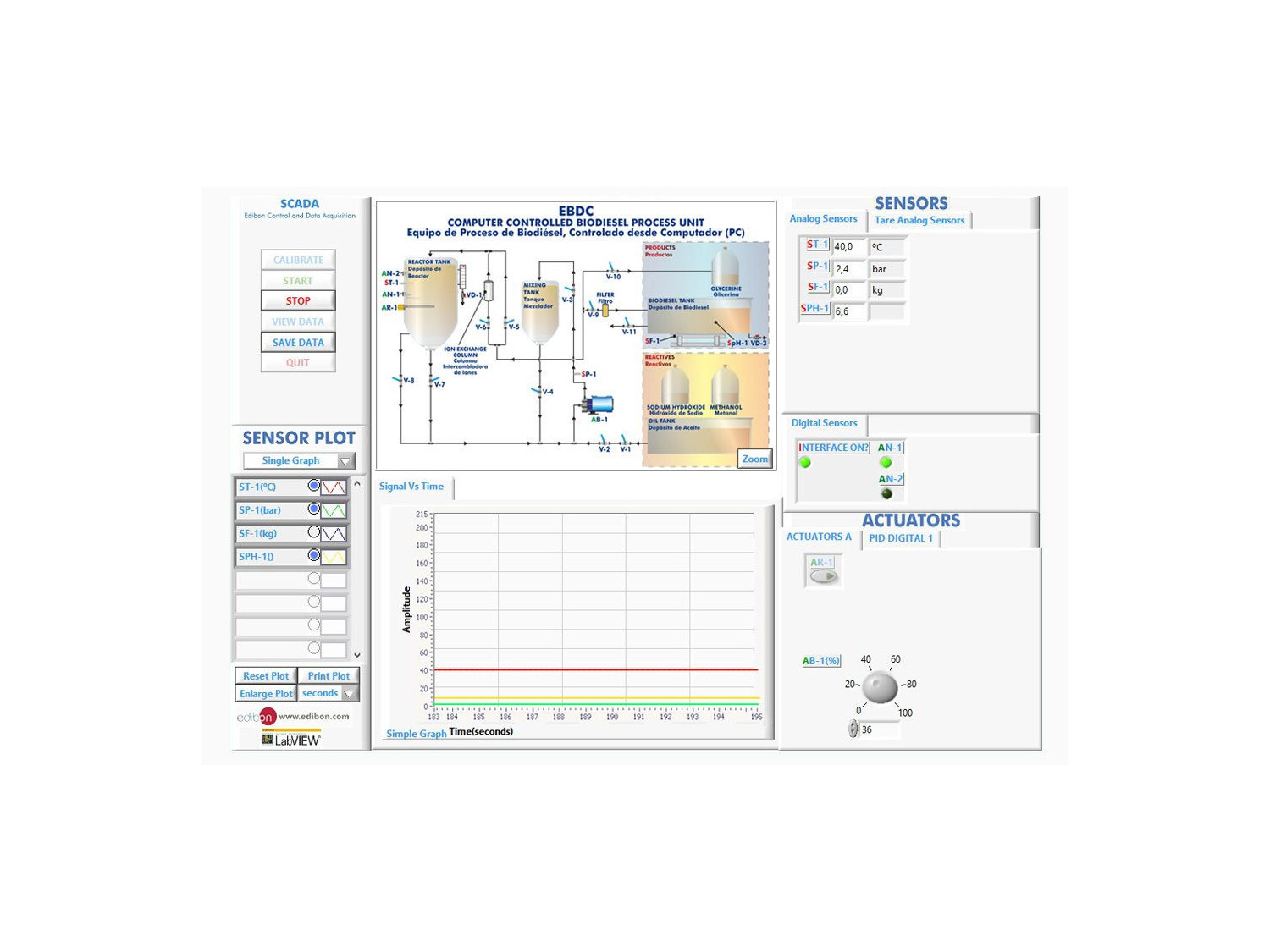

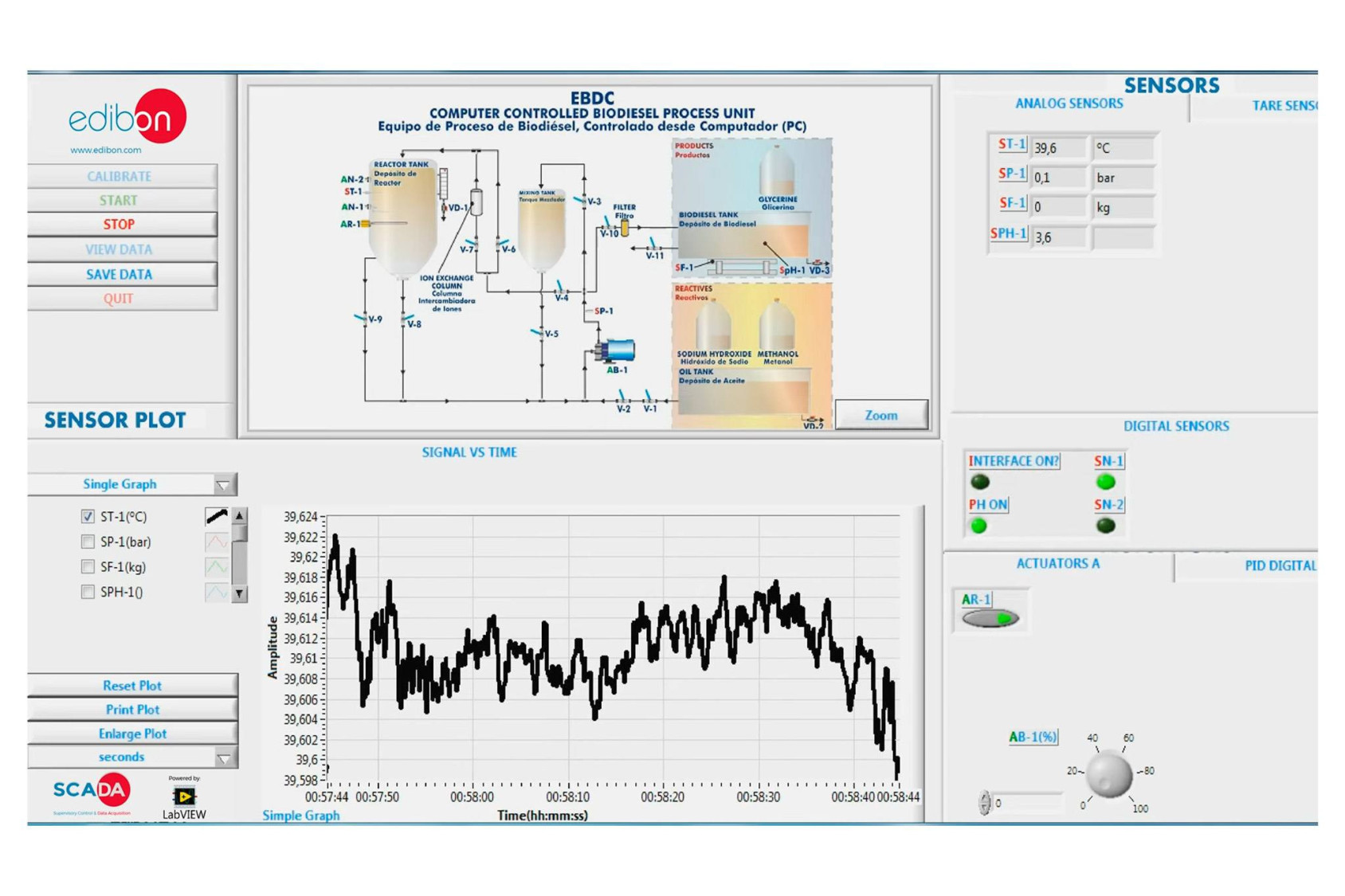

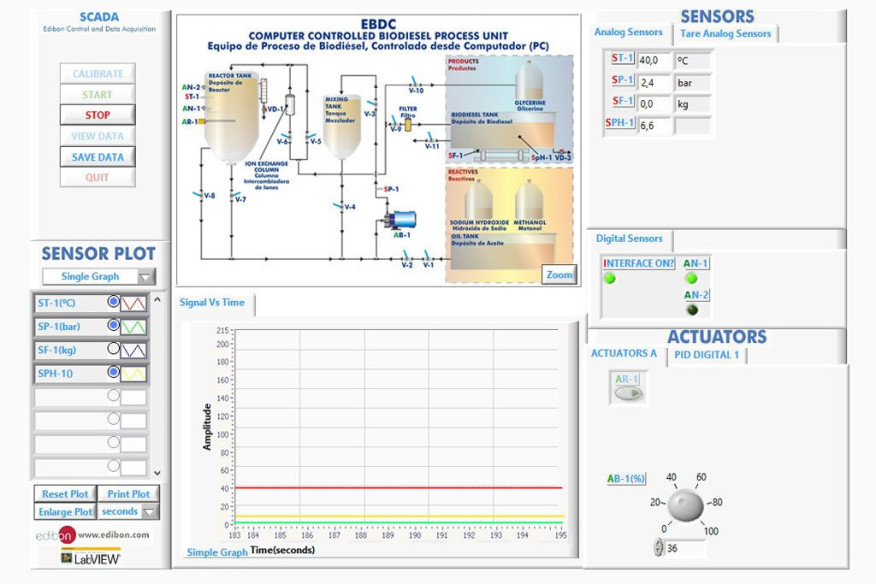

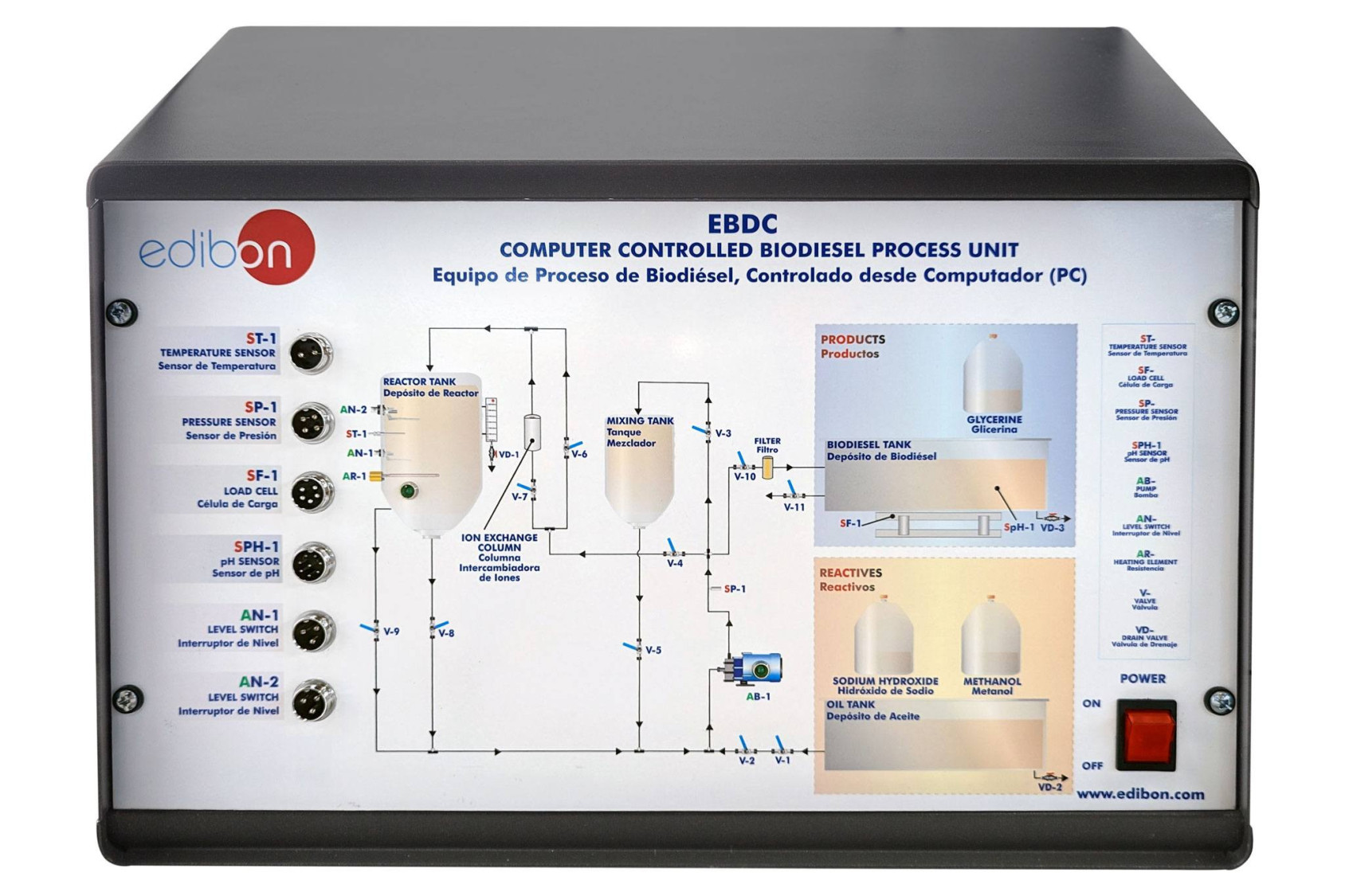

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude et réalisation de tests pour déterminer la quantité appropriée de catalyseur à utiliser dans le processus de production de biodiesel (titrage).
  2. Familiarisation avec le fonctionnement d'une unité de production de biodiesel pendant le processus de réaction, d'extraction et de lavage des produits.
  3. Etude de l'influence du niveau d'agitation et de mélange sur la qualité finale du biodiesel obtenu.
  4. Étude de l'influence de l'étape de lavage et de purification sur la qualité finale du biodiesel obtenu.
  5. Étude de l'influence de la température pendant l'étape de préchauffage et de réaction des huiles végétales sur la qualité finale du biodiesel obtenu.
  6. Analyse et tests pour déterminer la qualité du biodiesel.
  7. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Étude de la transestérification des huiles végétales avec un alcool dans la production de biodiesel.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EBDC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EBDC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
