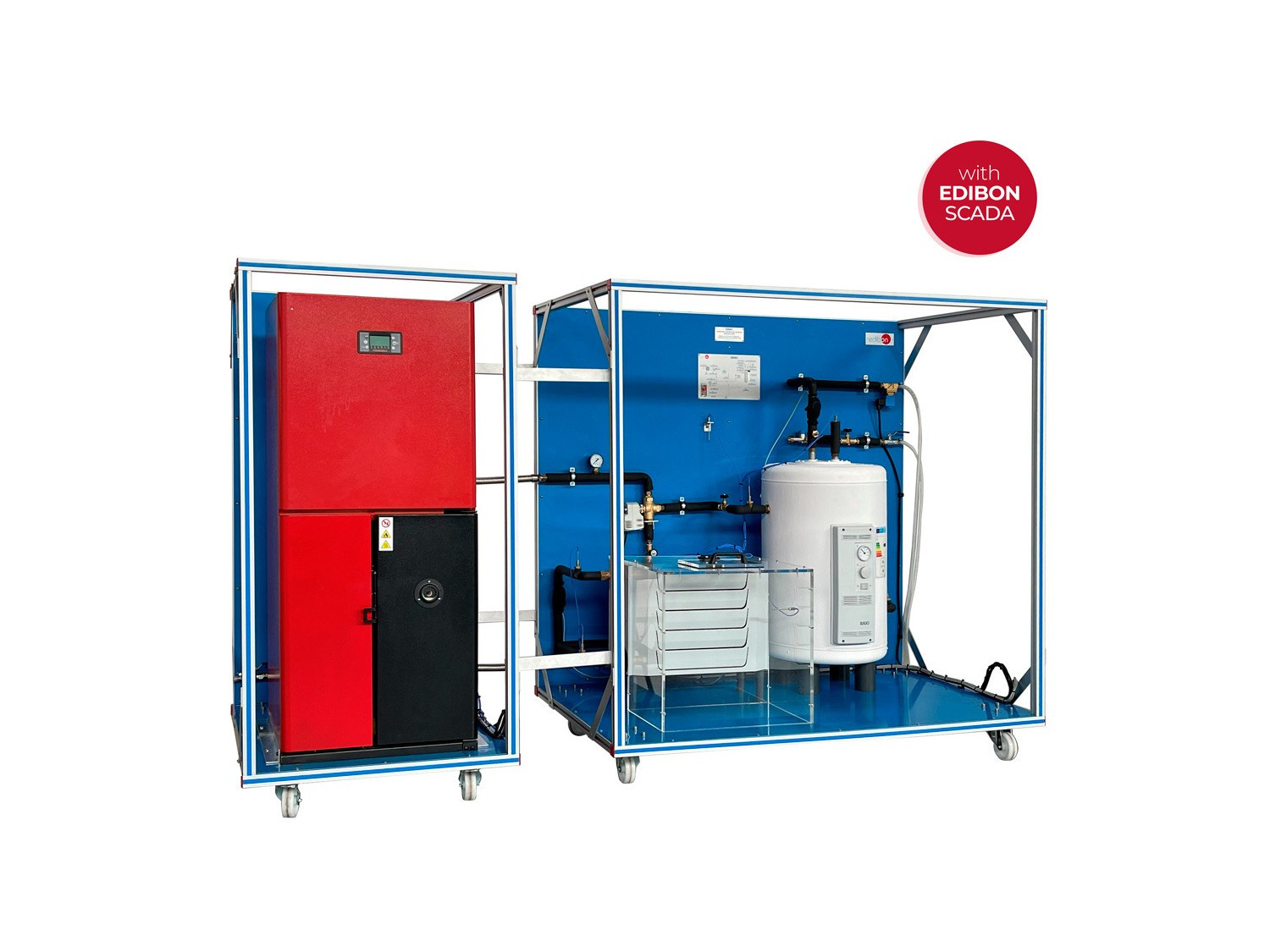

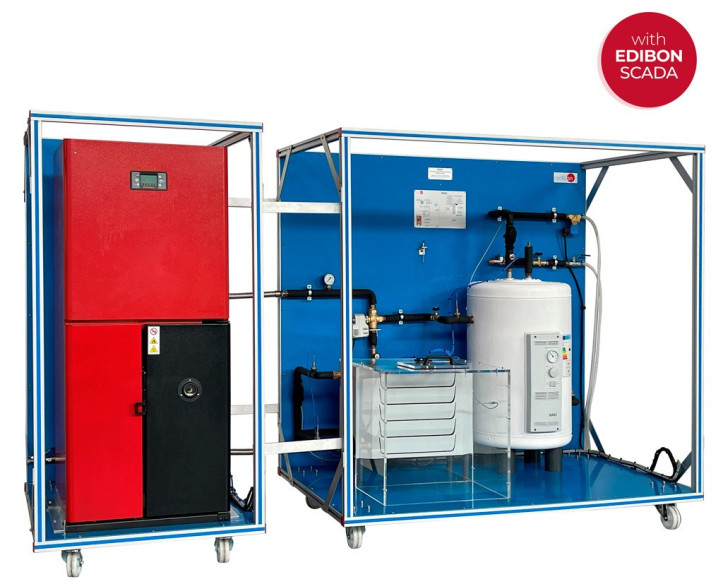

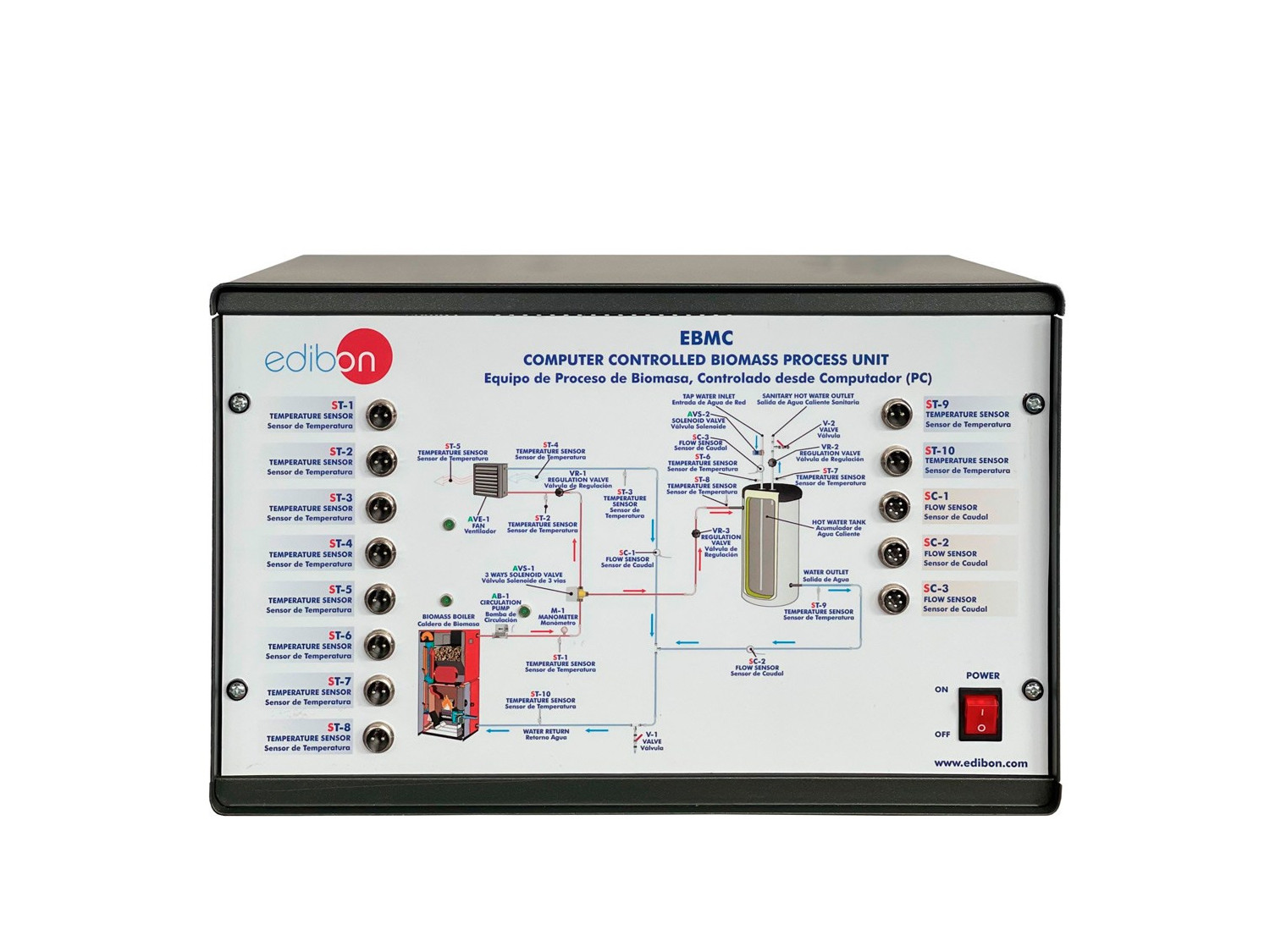

L’Unité de Procesuss de Biomasse, Contrôlée par Ordinateur (PC), "EBMC", conçue par EDIBON, permet aux étudiants d’étudier les systèmes de chauffage avec chaudières à biomasse et eau chaude.

Voir description générale

NOUVELLES LIÉES

Description Générale

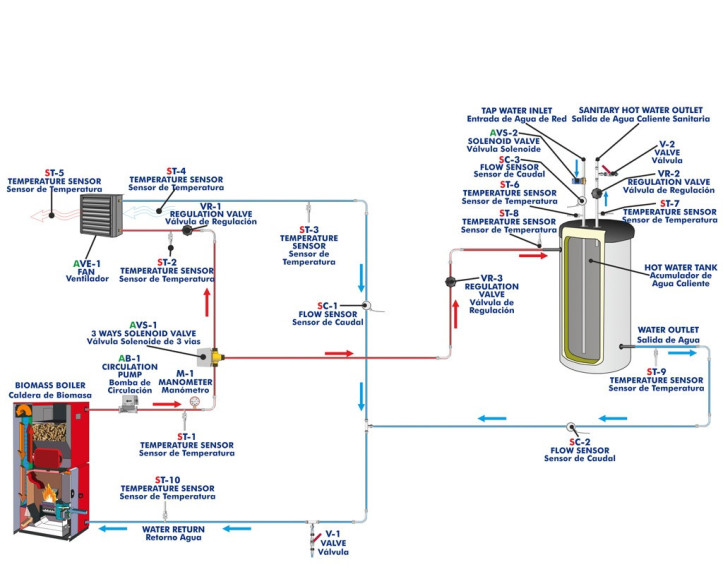

L’élément principal de l’unité est la chaudière à biomasse, chargée de chauffer l’eau qui circulera à travers les autres composants en transférant sa chaleur.

La chaudière est une chaudière à biomasse de 16 kW à pellet et autres combustibles granulaires. Le corps de la chaudière est en acier de 5 mm d'épaisseur, ce qui assure une longue durée de vie. Il possède un brûleur en acier inoxydable à haute température avec système d’autonettoyage, qui permet d’utiliser différents combustibles granulés ainsi que des pellet.

La chaudière a des tiroirs d'extraction des cendres, en plus d'avoir un accès facile aux zones de nettoyage et d'entretien.

La chaudière chauffe l'eau et est pilotée par une pompe de circulation (PC) à travers tout le circuit.

L’unité dispose également d’une électrovanne à trois voies commandée par un ordinateur (PC), qui distribue l’eau chauffée par la chaudière à biomasse en deux circuits primaires: l'un vers la double enceinte d'un accumulateur pour obtenir de l'eau chaude sanitaire, ou vers un aérotherme pour la génération de chauffage. Cette vanne, lorsqu’elle est activée, permet le passage de l’eau dans les deux sens et lorsqu’elle est désactivée, elle ferme le flux d’eau vers le réchauffeur d’air et augmente le flux d’eau vers l’accumulateur d’eau chaude.

La capacité du réservoir de stockage est de 60 l et il est fabriqué en acier inoxydable AISI 316 Ti. Ce matériau a un excellent comportement face à la corrosion et aux hautes températures. Il possède une double enveloppe à travers laquelle circule l’eau préalablement chauffée dans la chaudière, constituant ainsi le circuit primaire. Il y a une électrovanne contrôlée par ordinateur, située sur la ligne d’entrée de l’eau du robinet vers le ballon à chauffer, qui sera ouverte ou fermée en fonction des besoins.

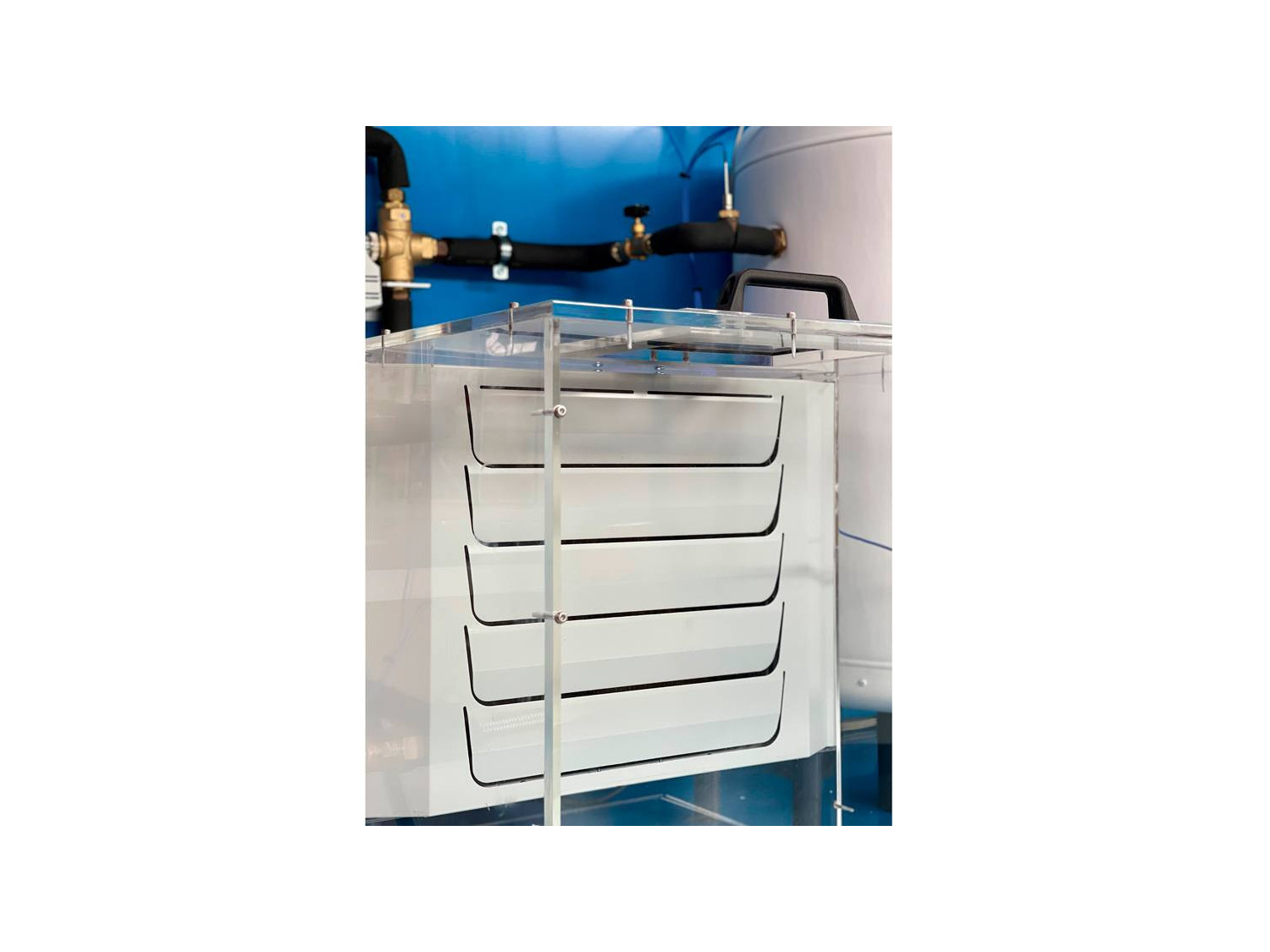

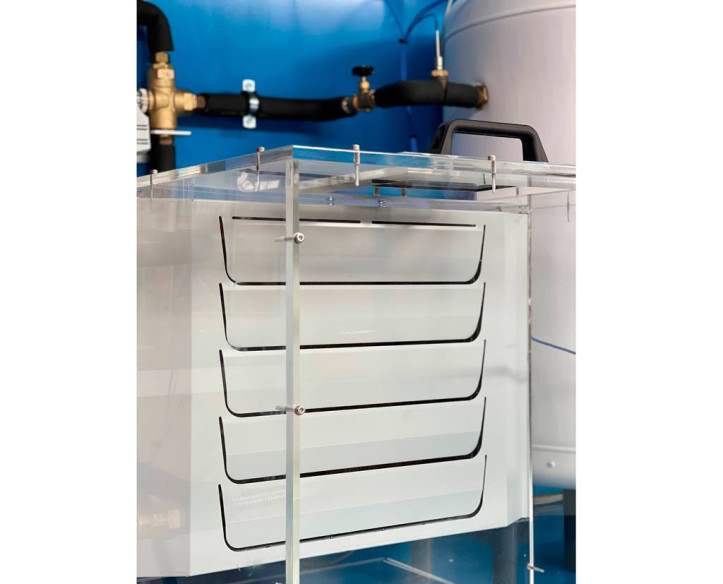

La partie de l’unité où la génération de chauffage est étudiée est formée par un aérotherme contrôlé par ordinateur, situé à l’intérieur d’une boîte en PMMA. Il permet à l’étudiant de contrôler le temps nécessaire pour chauffer la boîte jusqu’à la température requise. Le contrôle de la température de cette boîte est possible grâce à un contrôle PID via un logiciel qui agit sur l’électrovanne à trois voies.

Le circuit primaire est fermé grâce au recyclage de l’eau du circuit qui a déjà donné sa chaleur dans l’accumulateur et de l’eau qui sort de l’aérotherme. Les deux lignes sont réunies et entrent à nouveau dans la chaudière, fermant ainsi le circuit primaire.

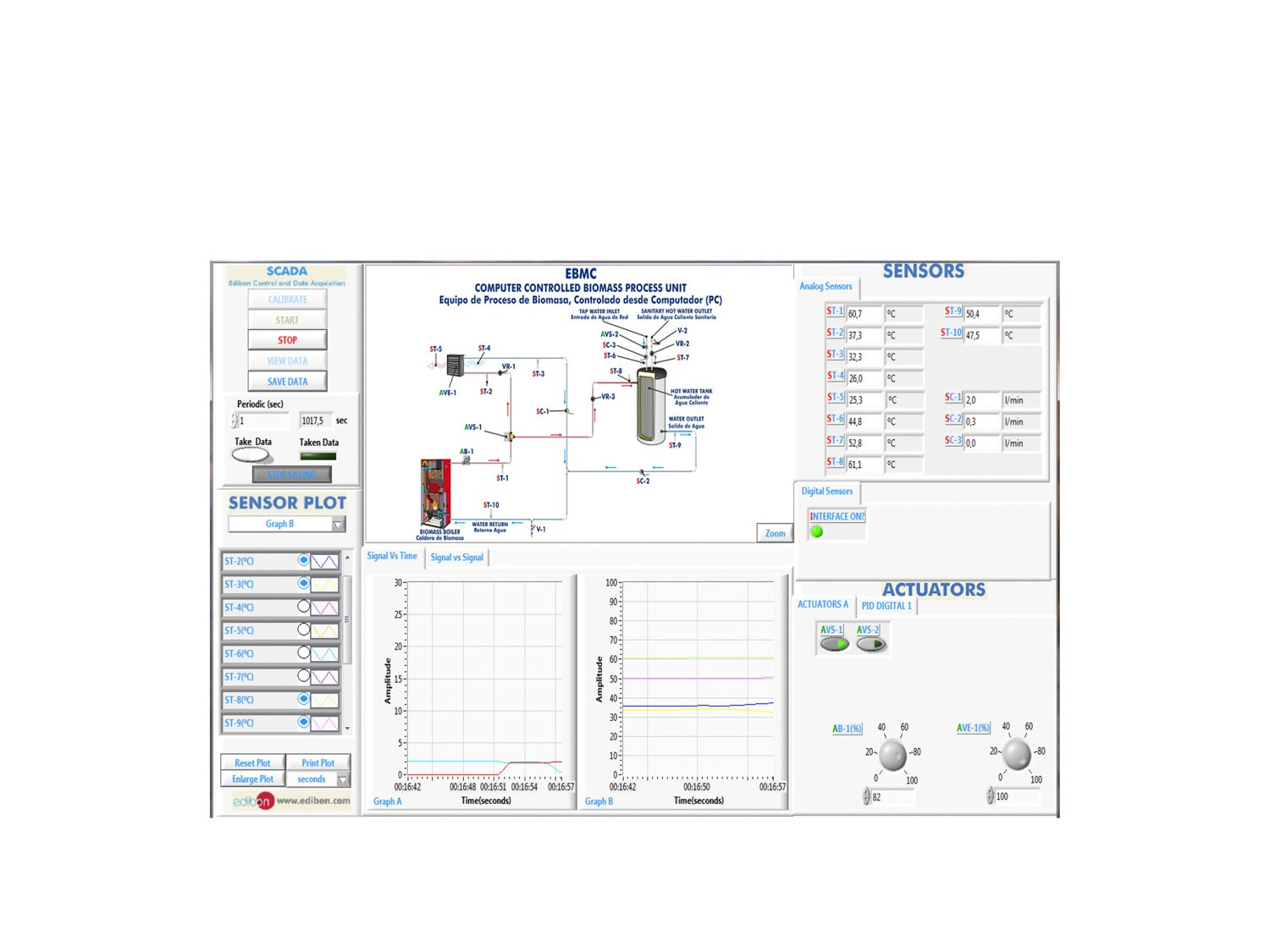

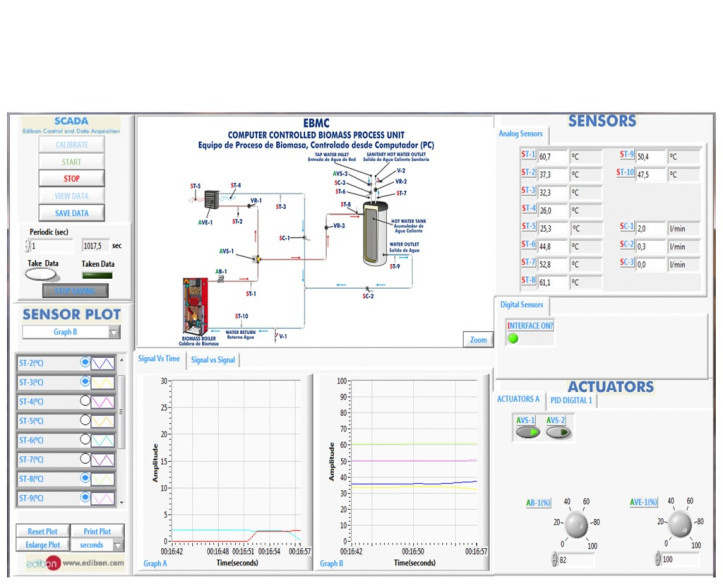

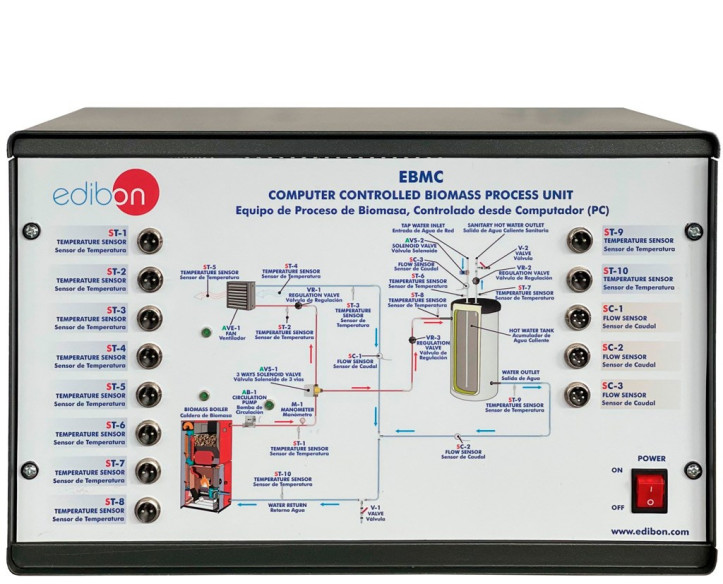

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Familiarisation avec le fonctionnement d'un chauffage et ACS avec les chaudières de biomasse.
  2. Mise en place d'une chaudière à biomasse.
  3. Le bilan énergétique dans le circuit de chauffage (chauffage) avec différents types de combustibles de biomasse.
  4. Bilan énergétique dans le circuit d'eau avec différents types de combustibles de la biomasse.
  5. Variation influencer l'écoulement de l'eau de chauffage dans le transfert de chaleur.
  6. Le calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Détermination de la température d’entrée et de sortie d’eau de chauffage.
  2. Détermination de la température de l’eau chaude.
  3. Mesure du transfert de chaleur des différents combustibles de la biomasse à l’eau de chauffage.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquementde changer la durée, les gains, paramètres proportionnels,intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs desécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formationaux industries même à d'autres institutions d'enseignementtechnique.
  7. Contrôle du processus de l'unité EBMC via la boîte d'interfacede contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans leprocessus de l'unité EBMC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
