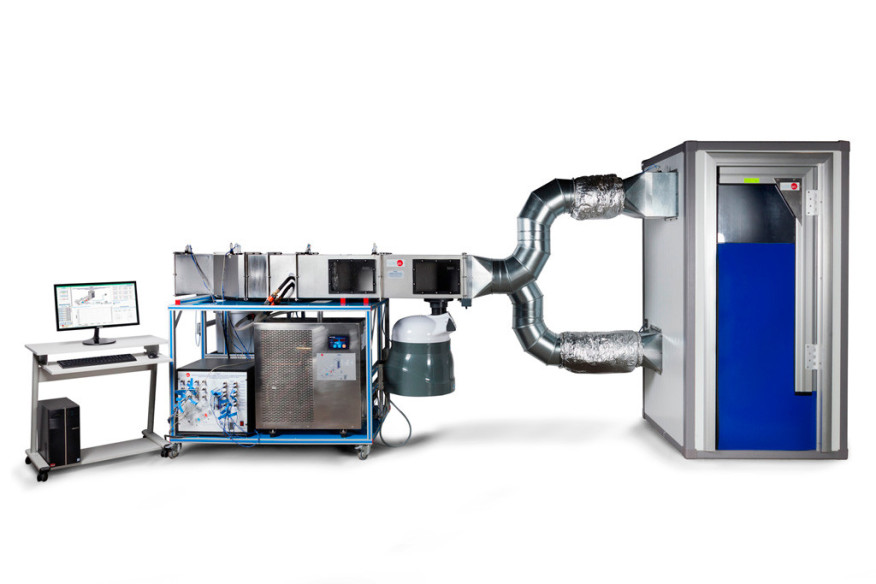

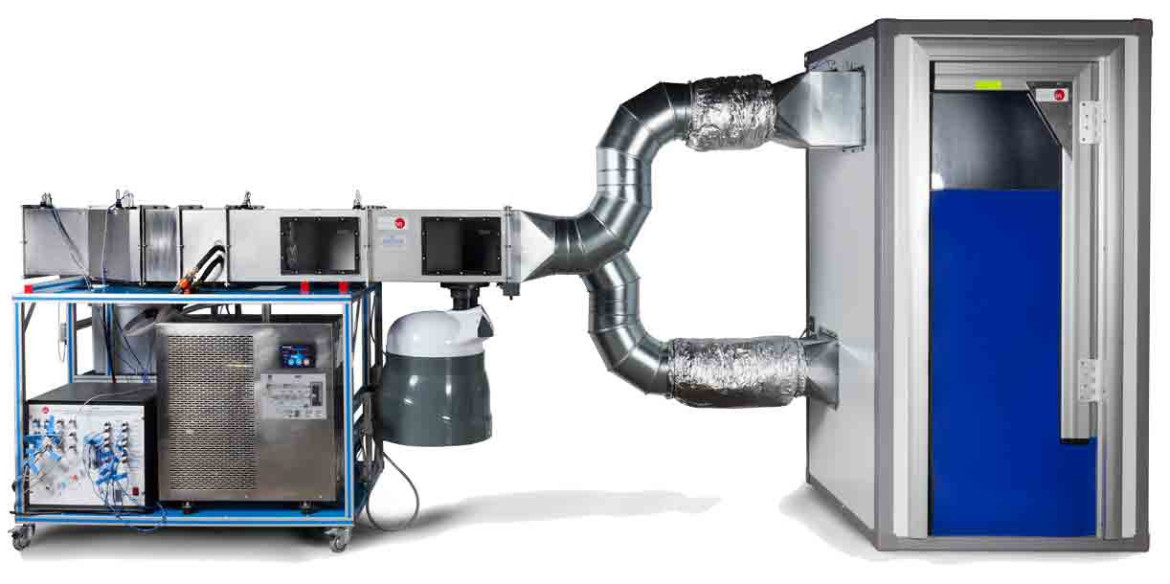

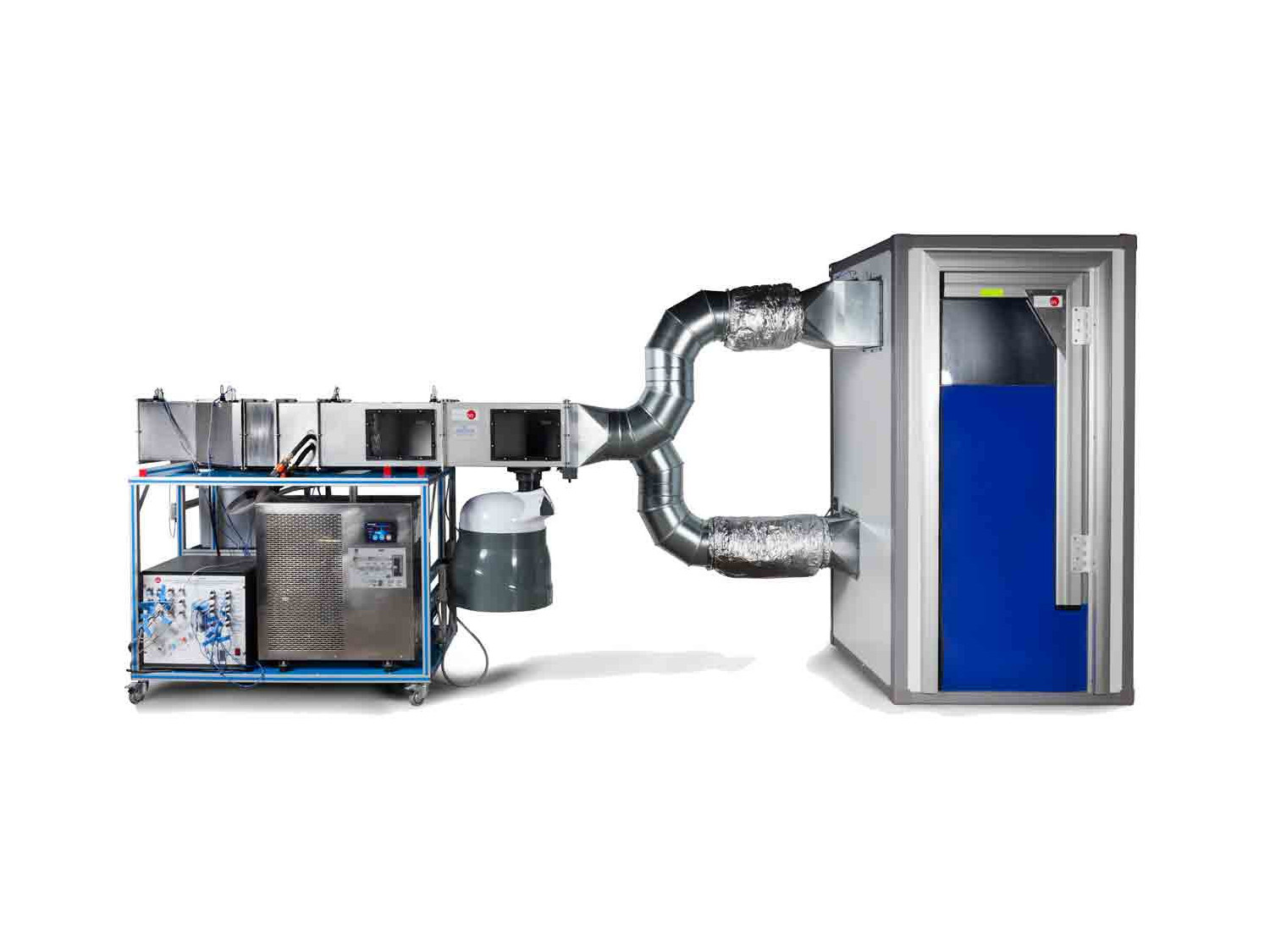

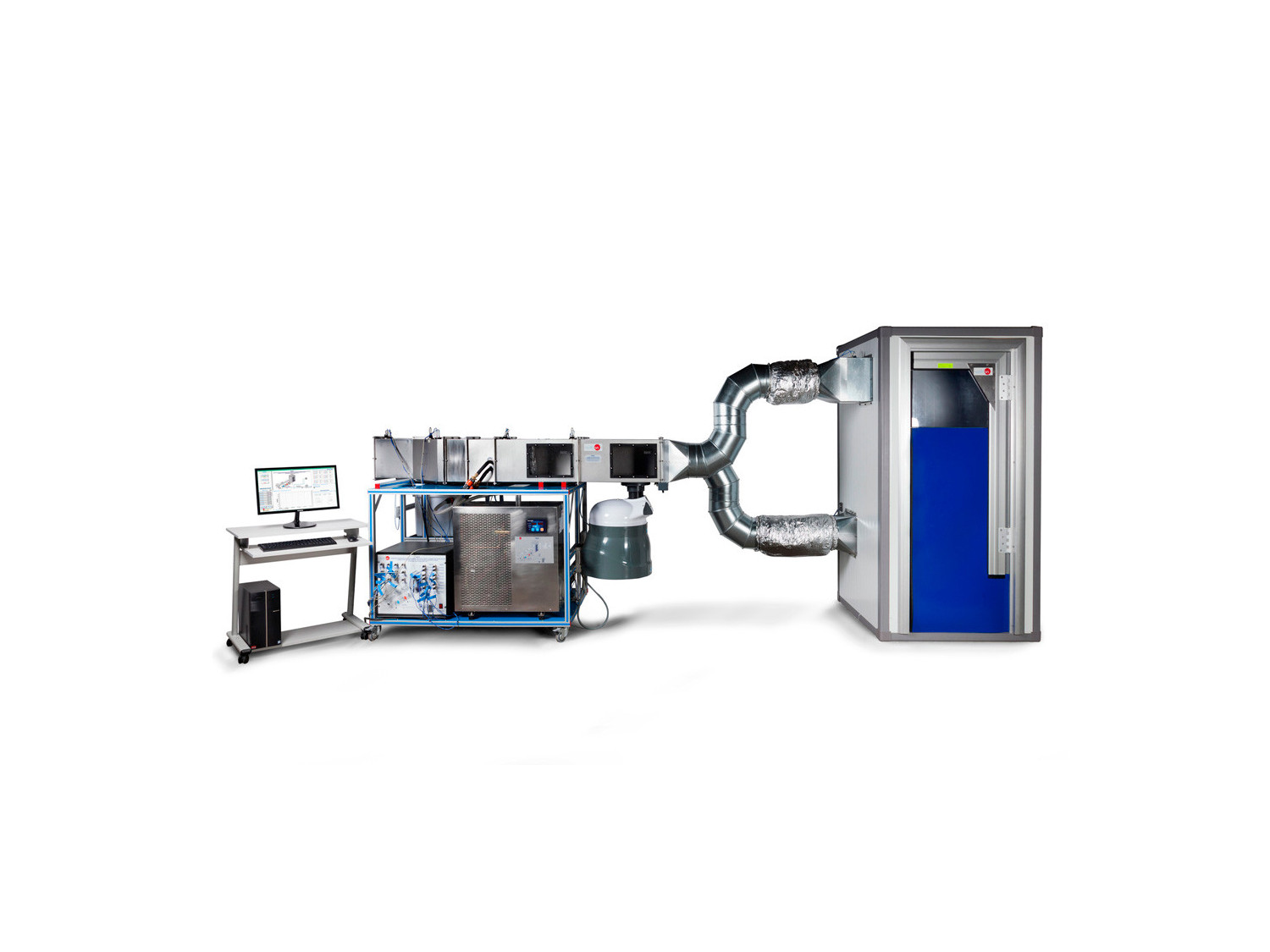

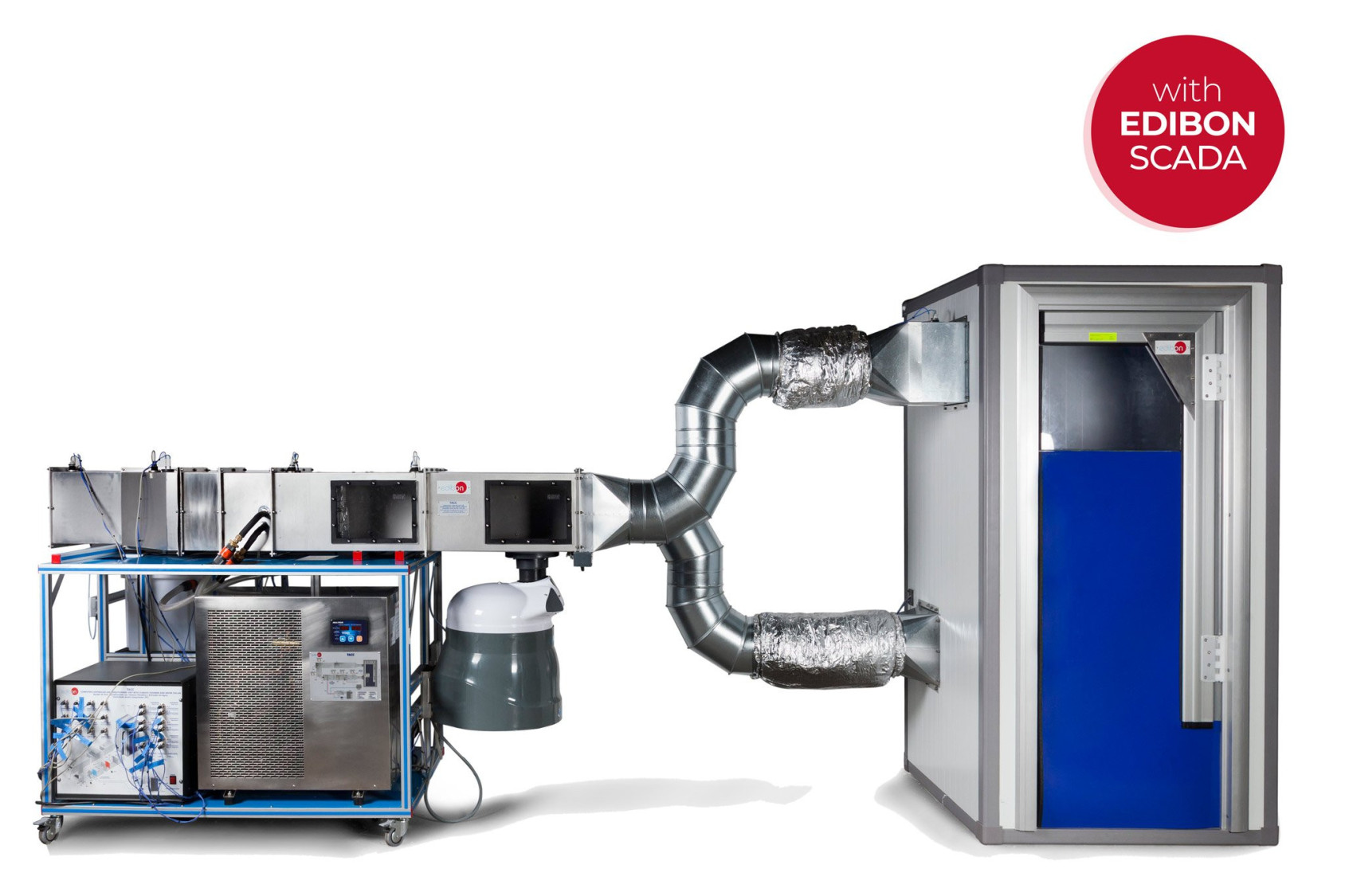

L’Unité de Climatisation avec Chambre Climatique et Refroidisseur d’Eau, Contrôlée par Ordinateur (PC), "TACC", conçu par EDIBON, consiste en une installation de climatisation réelle avec une chambre climatique adaptée à la présence de personnes et permet d’étudier l’influence des différents modes de fonctionnement de l’installation sur leur propre sensation de bien-être.

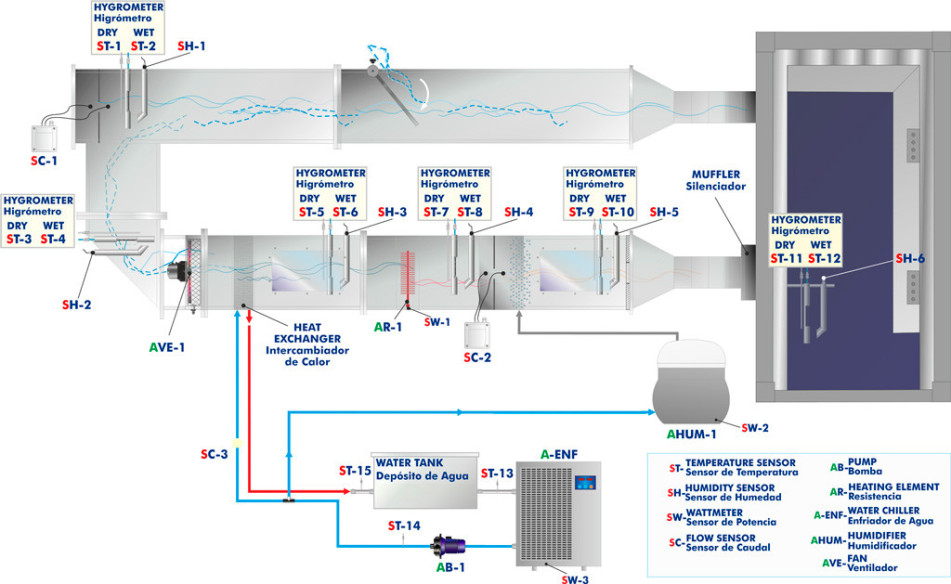

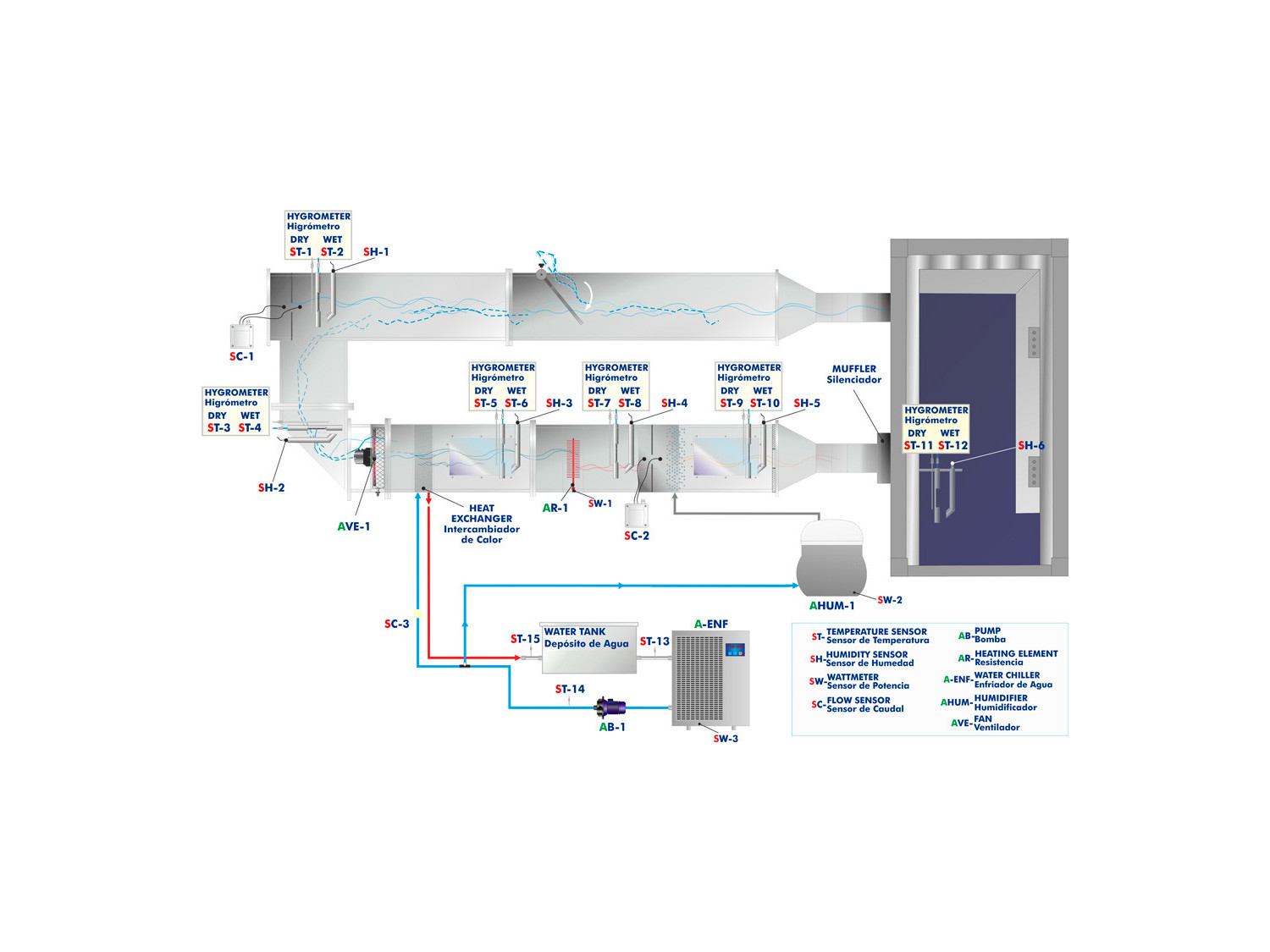

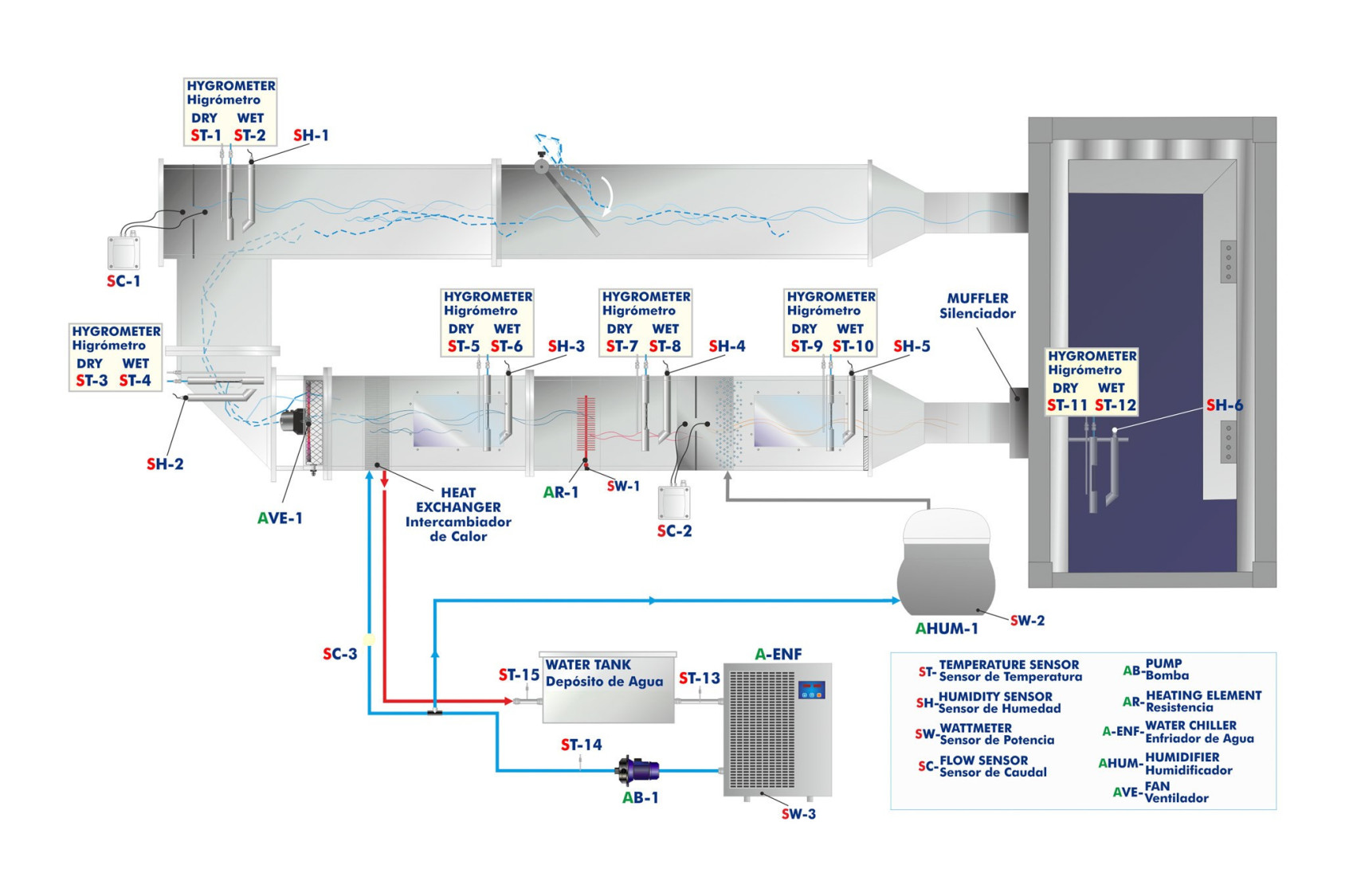

Il est essentiellement constitué d’un tunnel de section carrée en acier inoxydable dans lequel sont installées des fenêtres permettant de visualiser le processus à l’intérieur.
À une extrémité, il intègre un ventilateur à vitesse variable contrôlé par ordinateur qui introduit l’air dans le conduit.
Une fois propulsé, l’air traverse un échangeur de chaleur (air-eau) pour refroidir l’air, augmentant ainsi son humidité relative jusqu’à atteindre le point de rosée et permettre d’éliminer partiellement la teneur en eau présente dans celui-ci. Dans la partie inférieure de l’unité se trouvent un refroidisseur d’eau contrôlé par ordinateur, un réservoir d’eau et une pompe de circulation qui propulse l’eau froide générée à travers l’échangeur de chaleur, celle-ci absorbant la chaleur cédée par l’air. Des capteurs de température et de débit permettent d’effectuer des bilans énergétiques et de quantifier la capacité de refroidissement de l’échangeur de chaleur et du refroidisseur d’eau.
Ensuite, l’air passe par une résistance électrique chauffante contrôlée par ordinateur afin d’ajuster la température de l’air et de réduire l’humidité relative jusqu’aux valeurs souhaitées.
Enfin, l’air traverse un humidificateur contrôlé par ordinateur qui permet d’augmenter la teneur en eau de l’air.

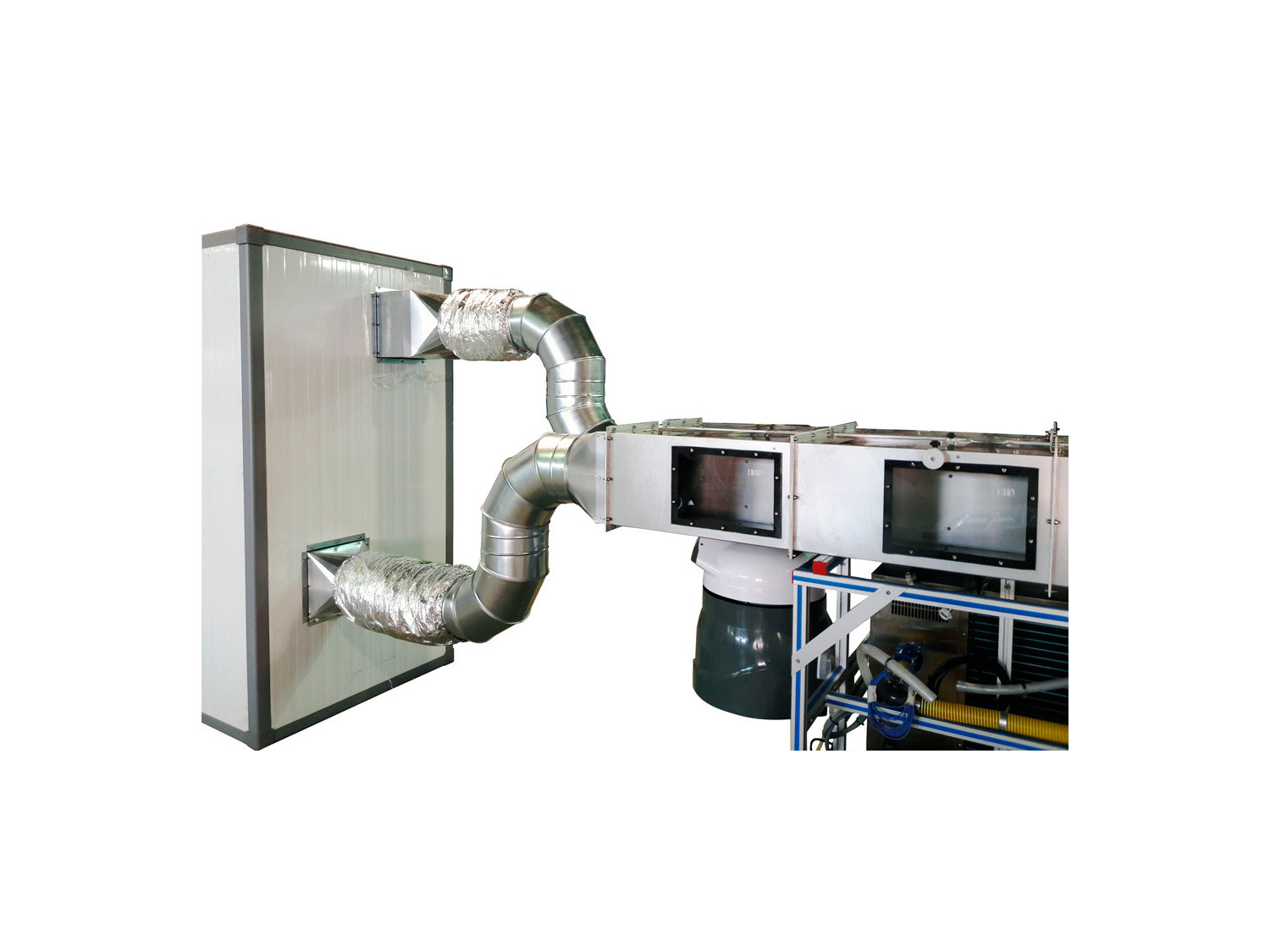

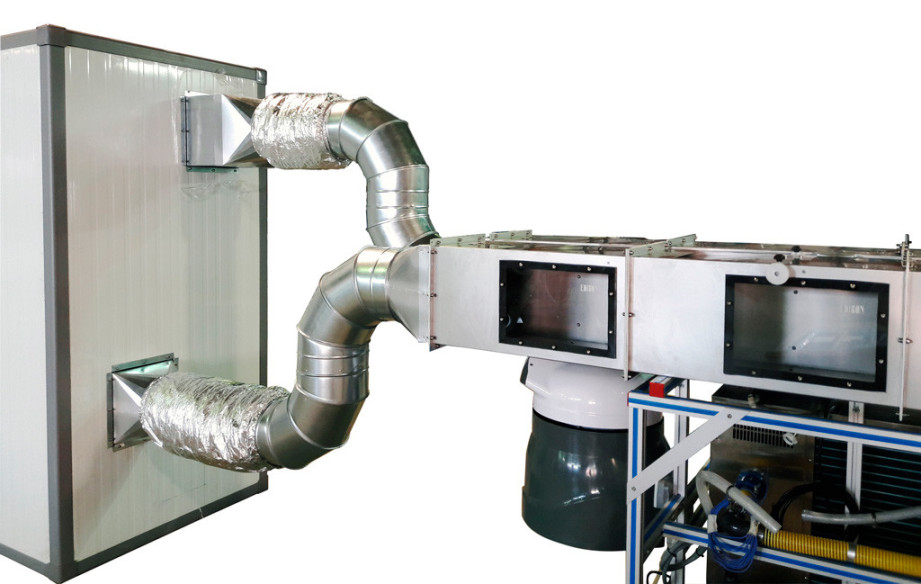

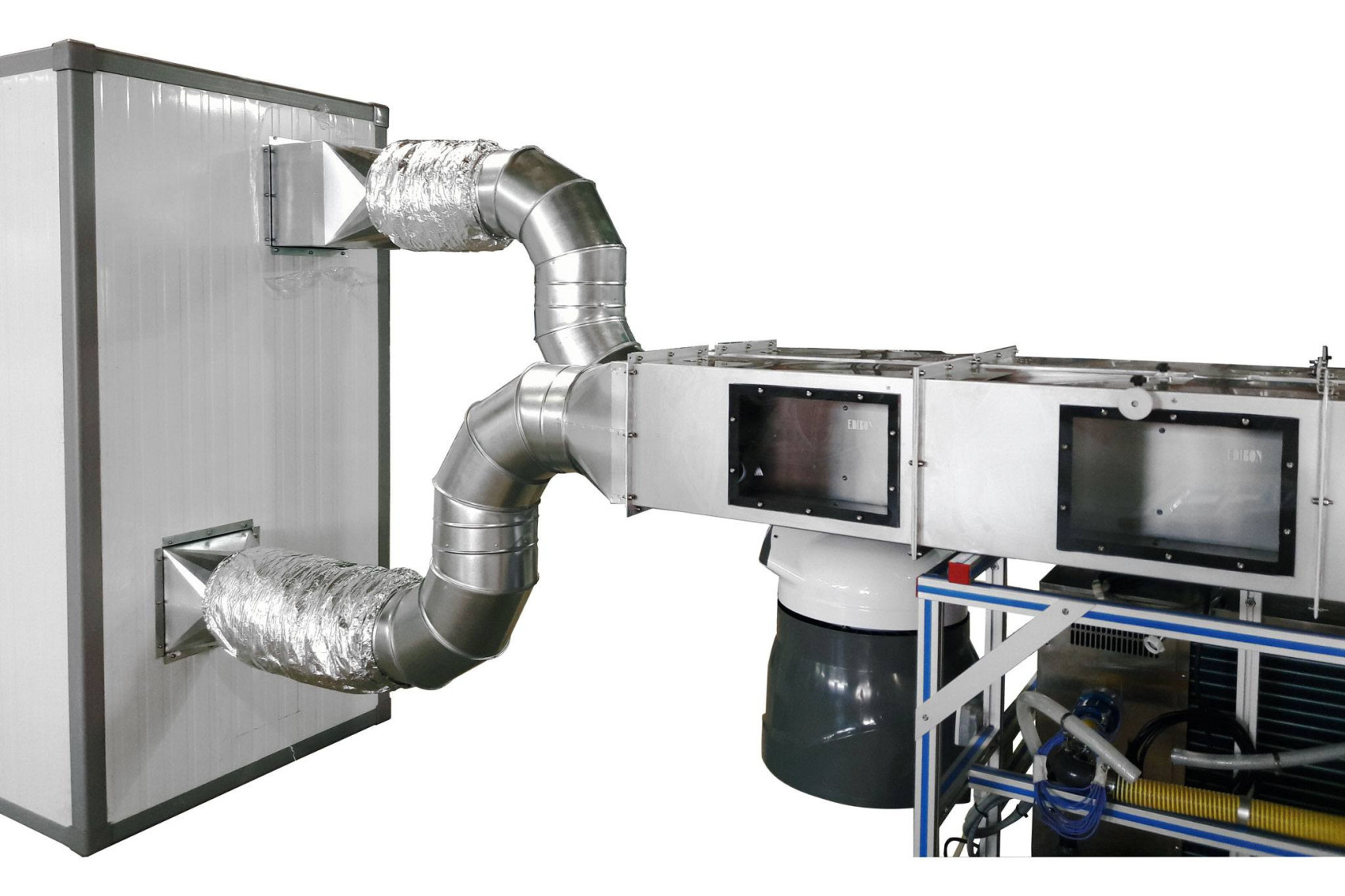

L’air sortant du conduit passe dans une chambre climatique adaptée à la présence de personnes, où il est possible de vérifier la sensation de bien-être, en fonction des paramètres établis.
Une fois sorti de la chambre, l’air peut être recyclé vers le conduit de climatisation grâce à un registre réglable qui permet de fonctionner avec l’air extérieur ou avec l’air recyclé, les deux débits pouvant être mesurés à l’aide de deux capteurs de débit d’air.
Pour le contrôle et l’observation des variables de température et d’humidité, l’unité dispose de 6 points de mesure stratégiques (5 le long du tunnel et un dans la chambre climatique) constitués d’un hygromètre et d’un capteur d’humidité pour comparer les mesures obtenues. Les hygromètres sont composés de deux capteurs de température (bulbe humide et sec).

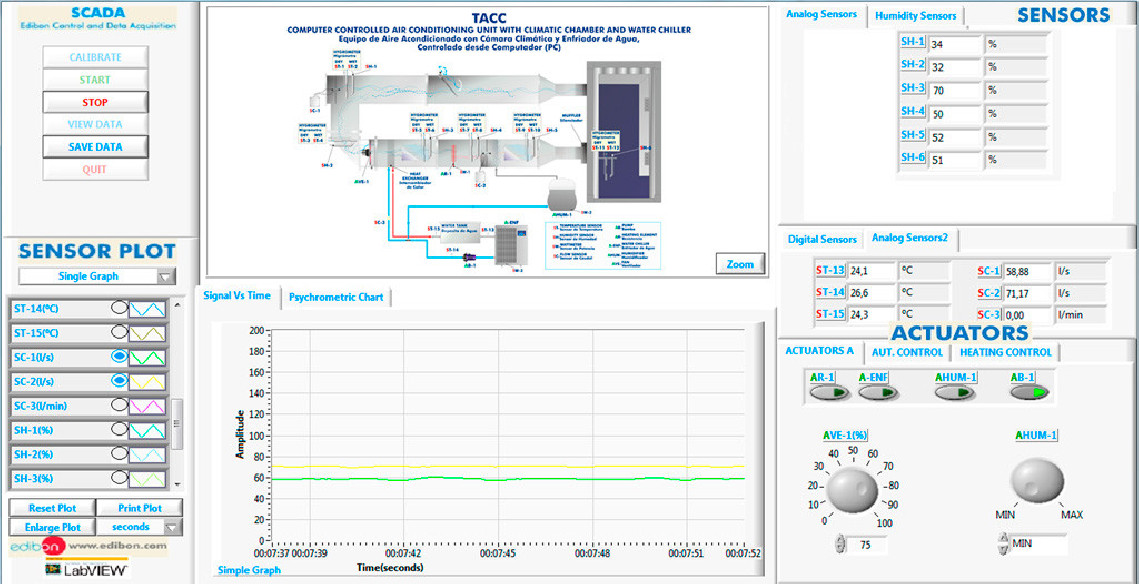

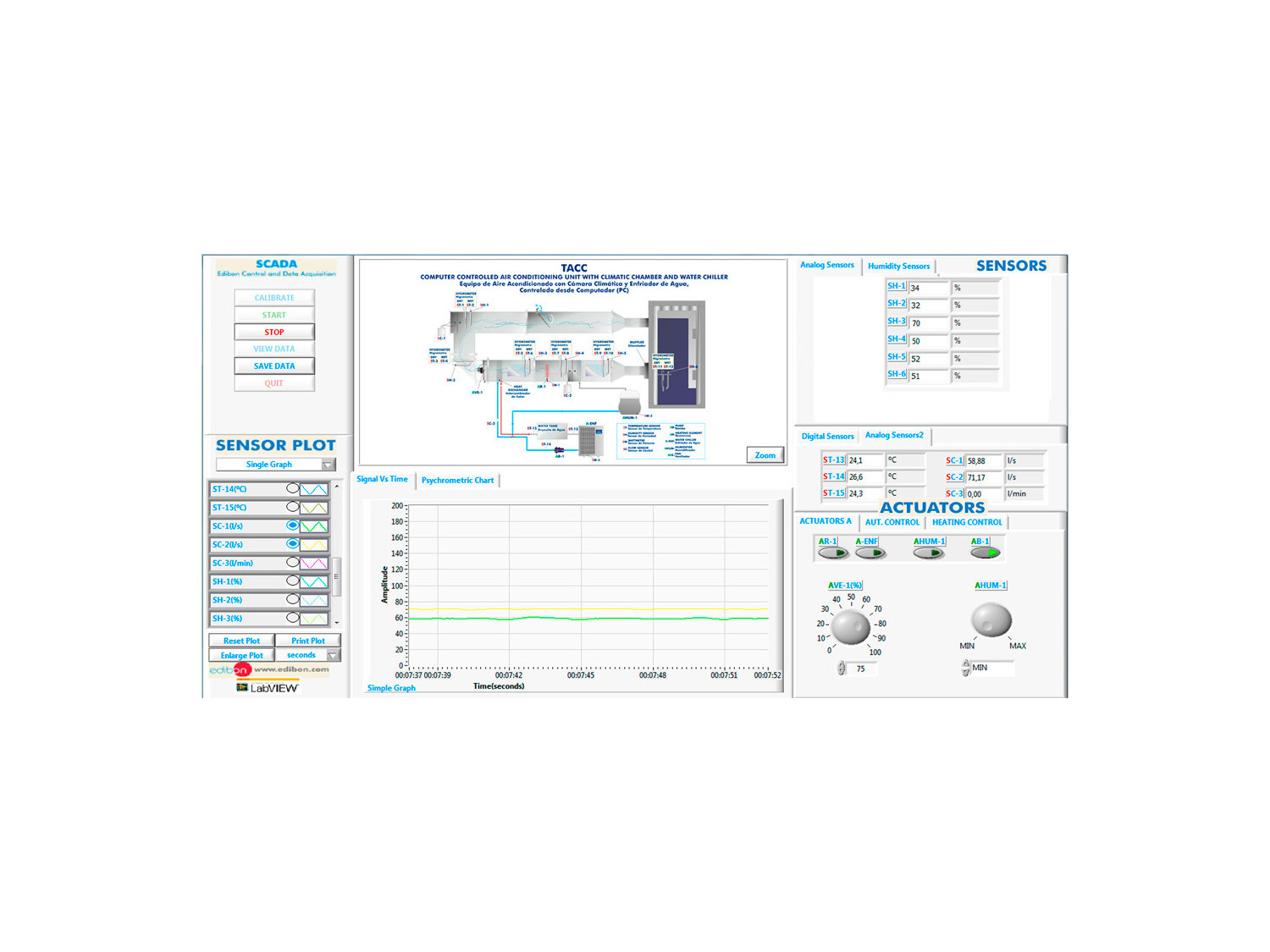

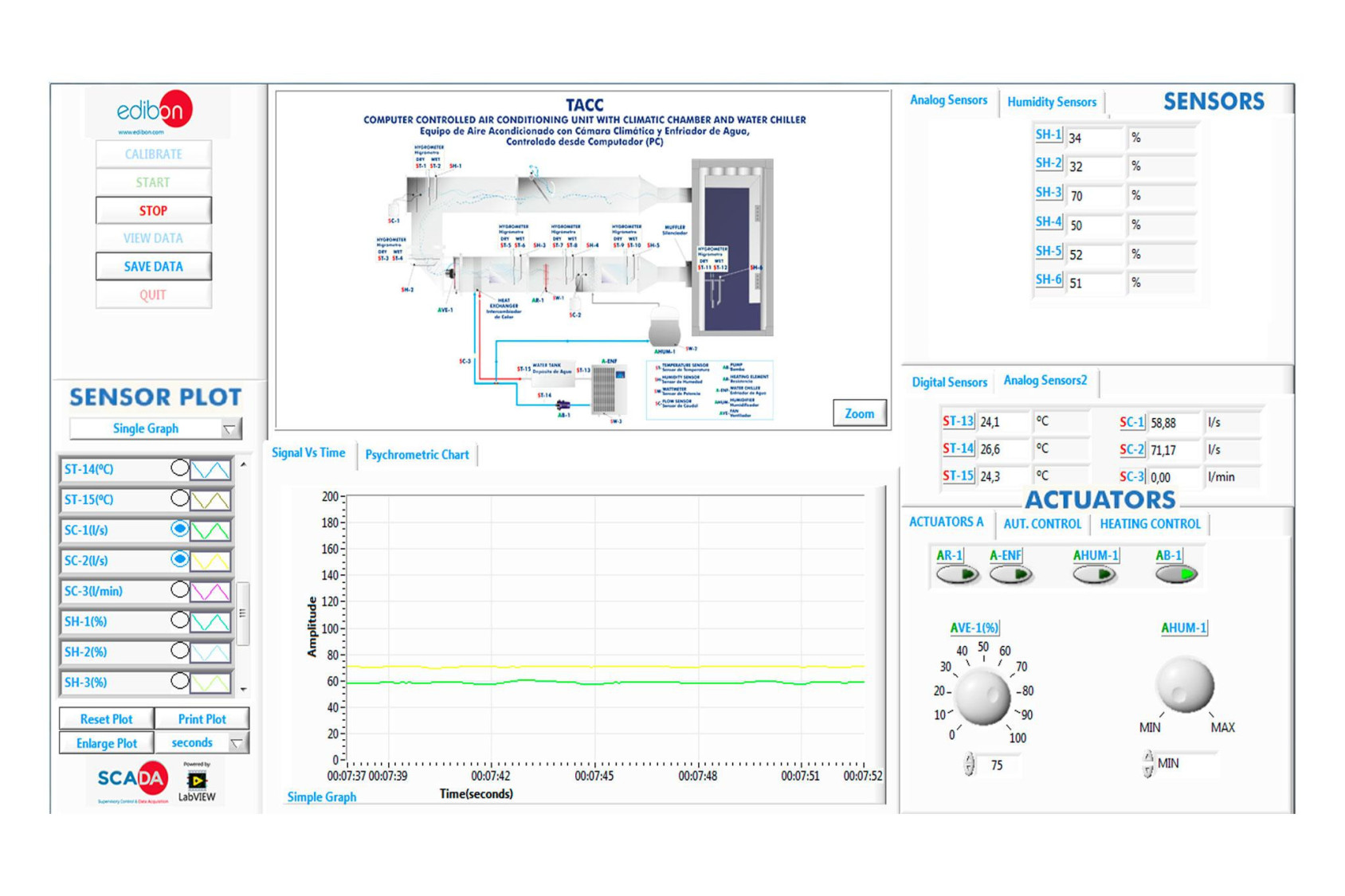

Le logiciel de l’unité permet un fonctionnement manuel de l’installation, avec un contrôle à chaque étape, ce qui permet d’établir des conditions stables pour la recherche, ou un fonctionnement automatique en fixant des conditions de confort dans la chambre climatique.

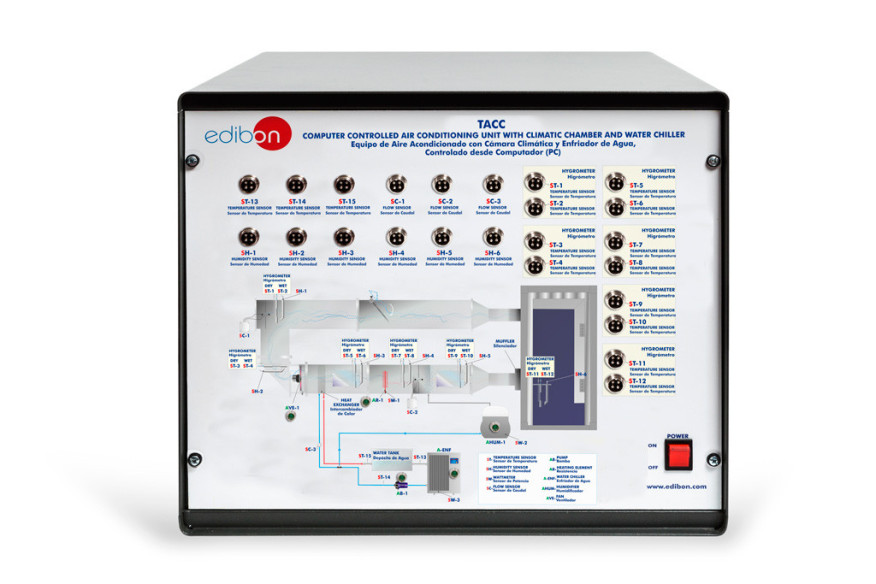

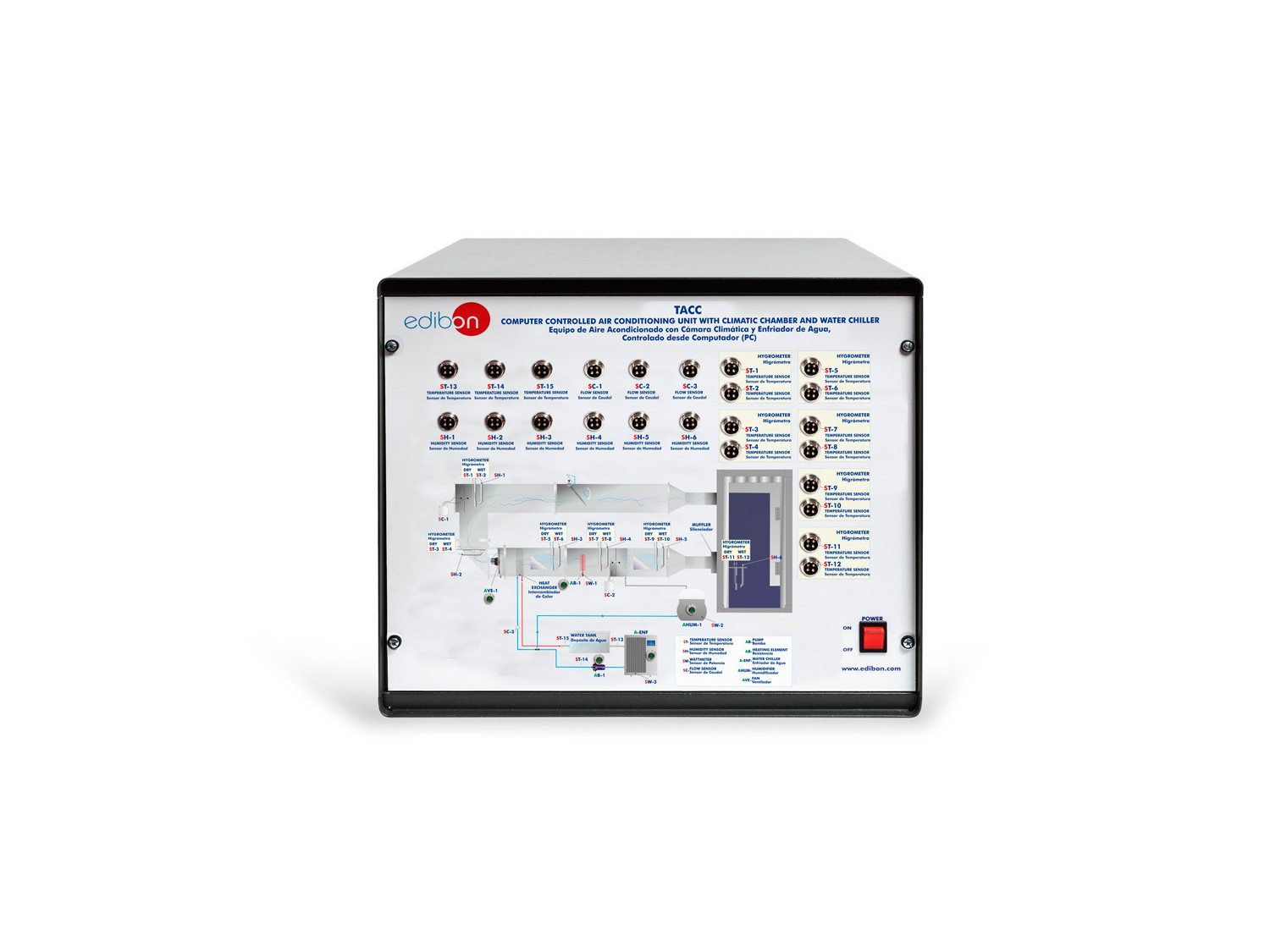

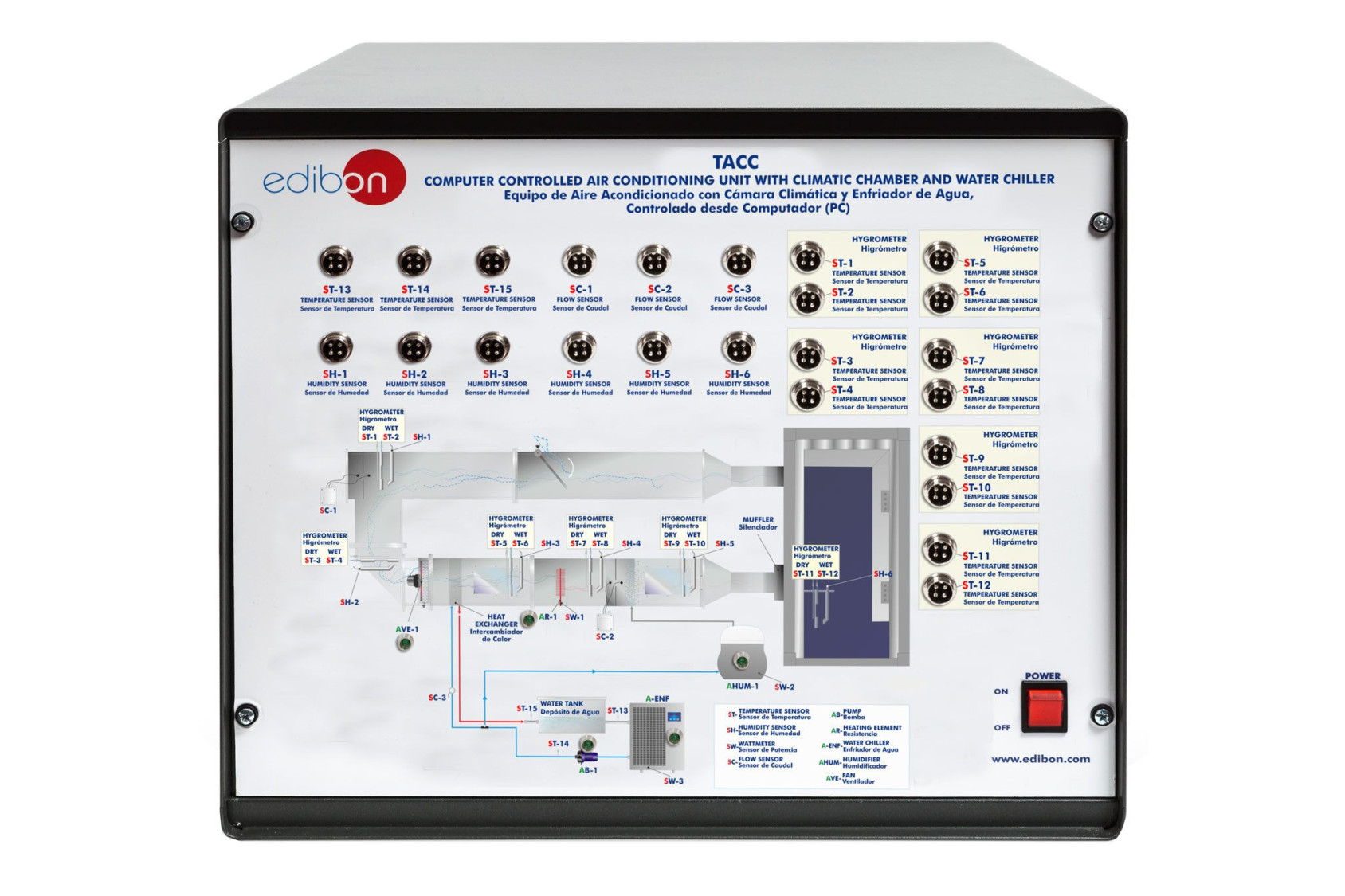

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
