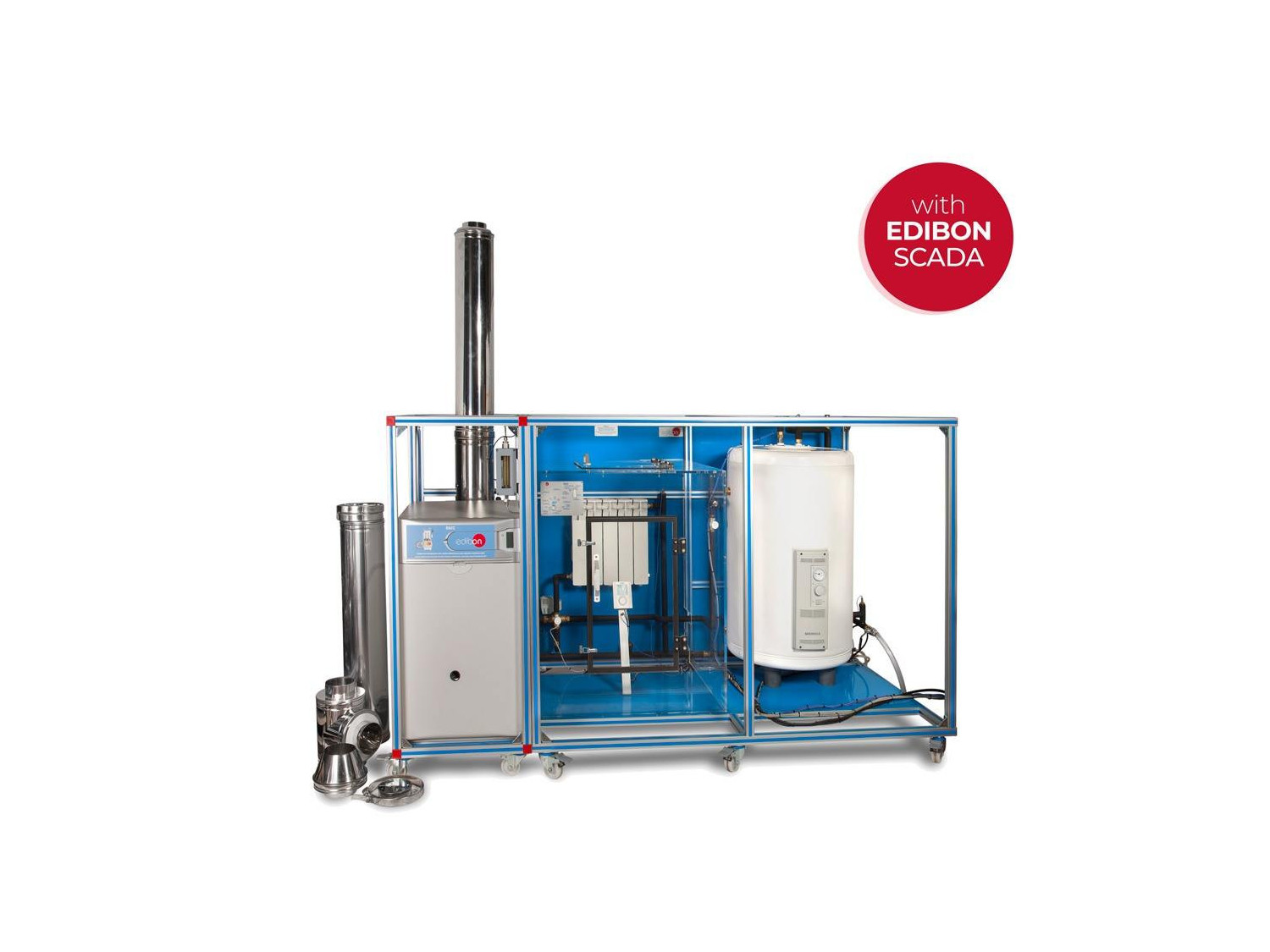

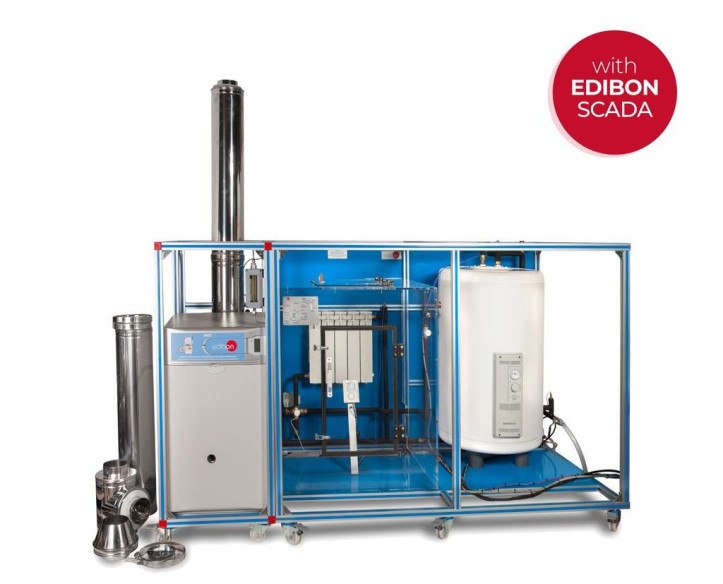

Unité complète EACC

COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC

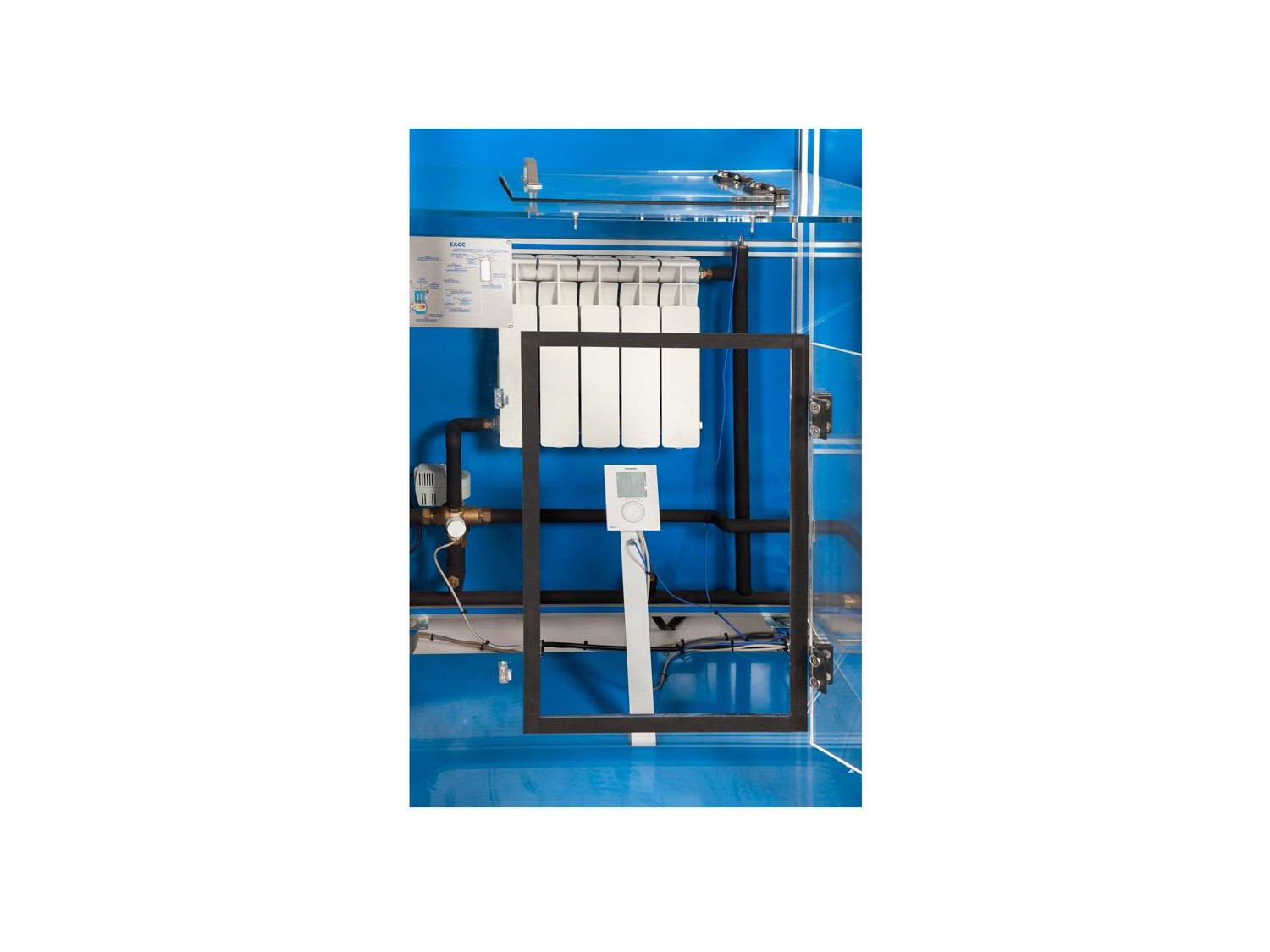

Détail de l'unité

COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC

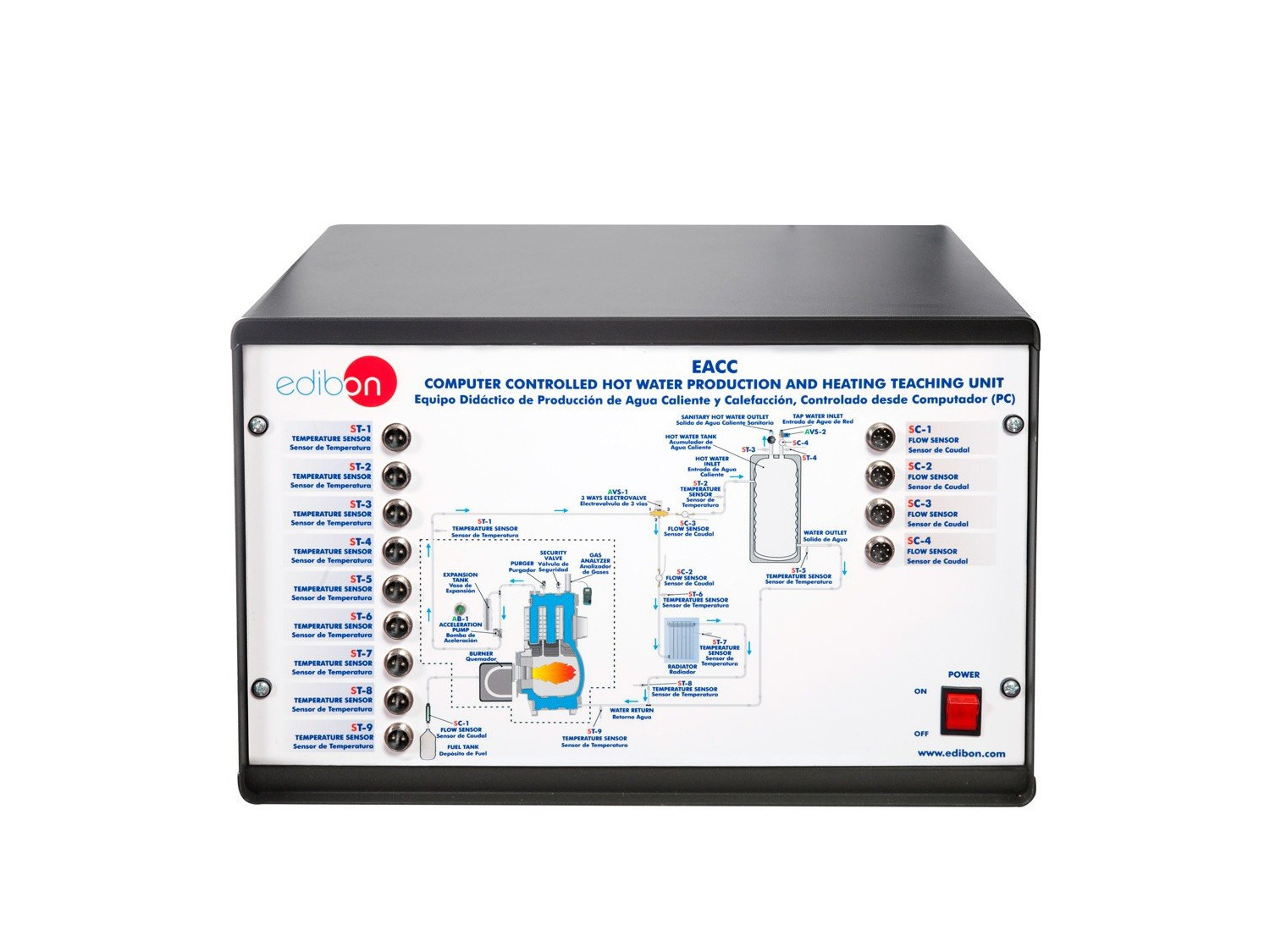

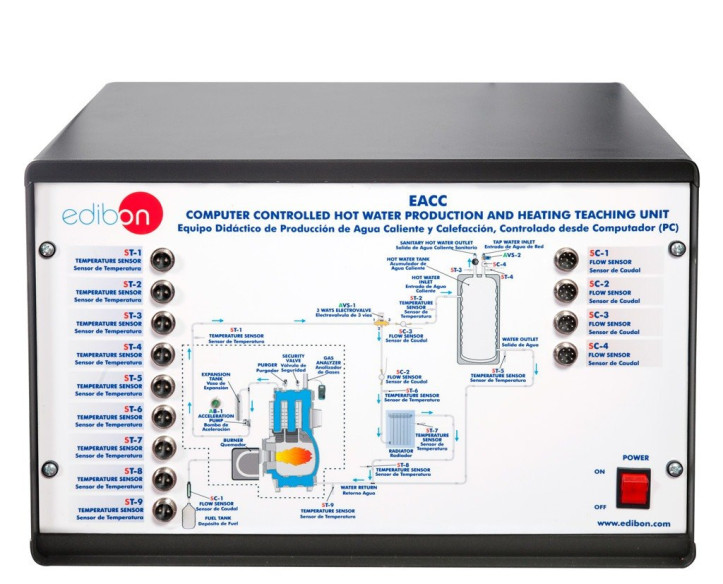

EACC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC

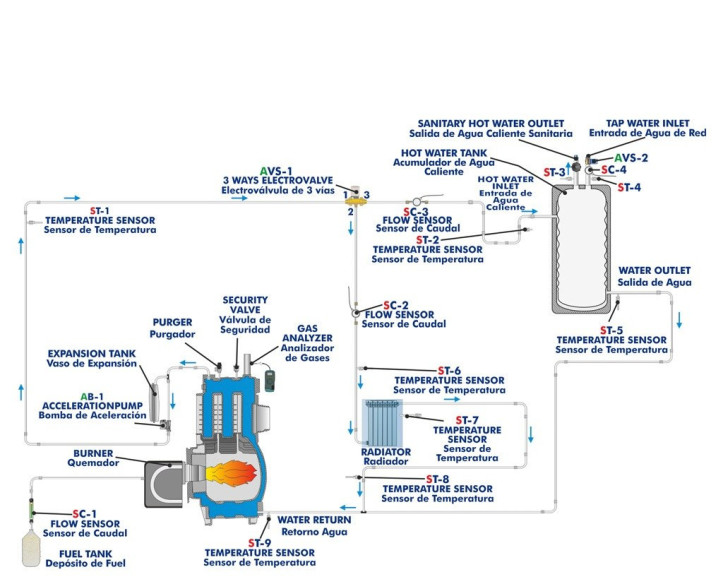

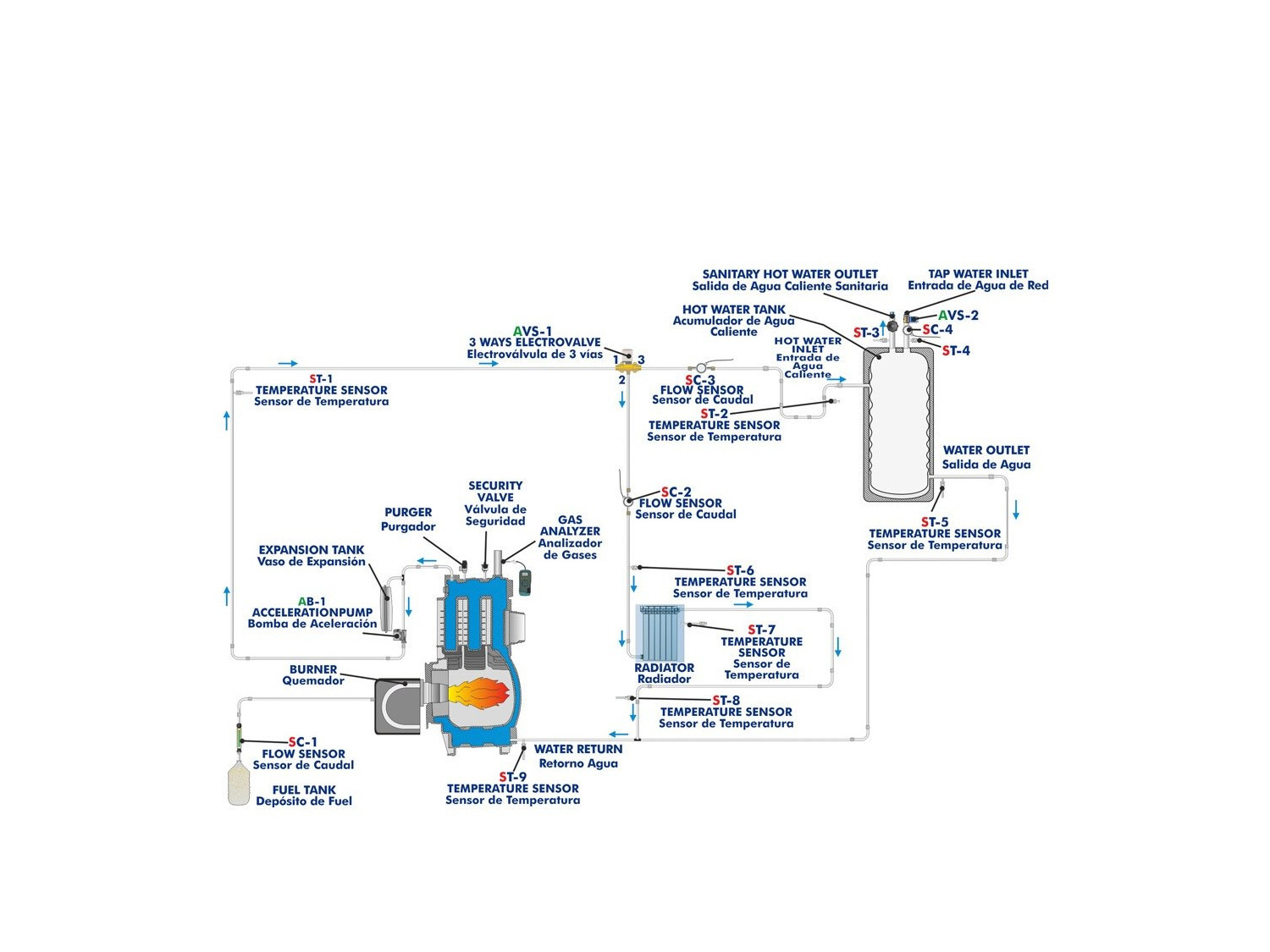

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC

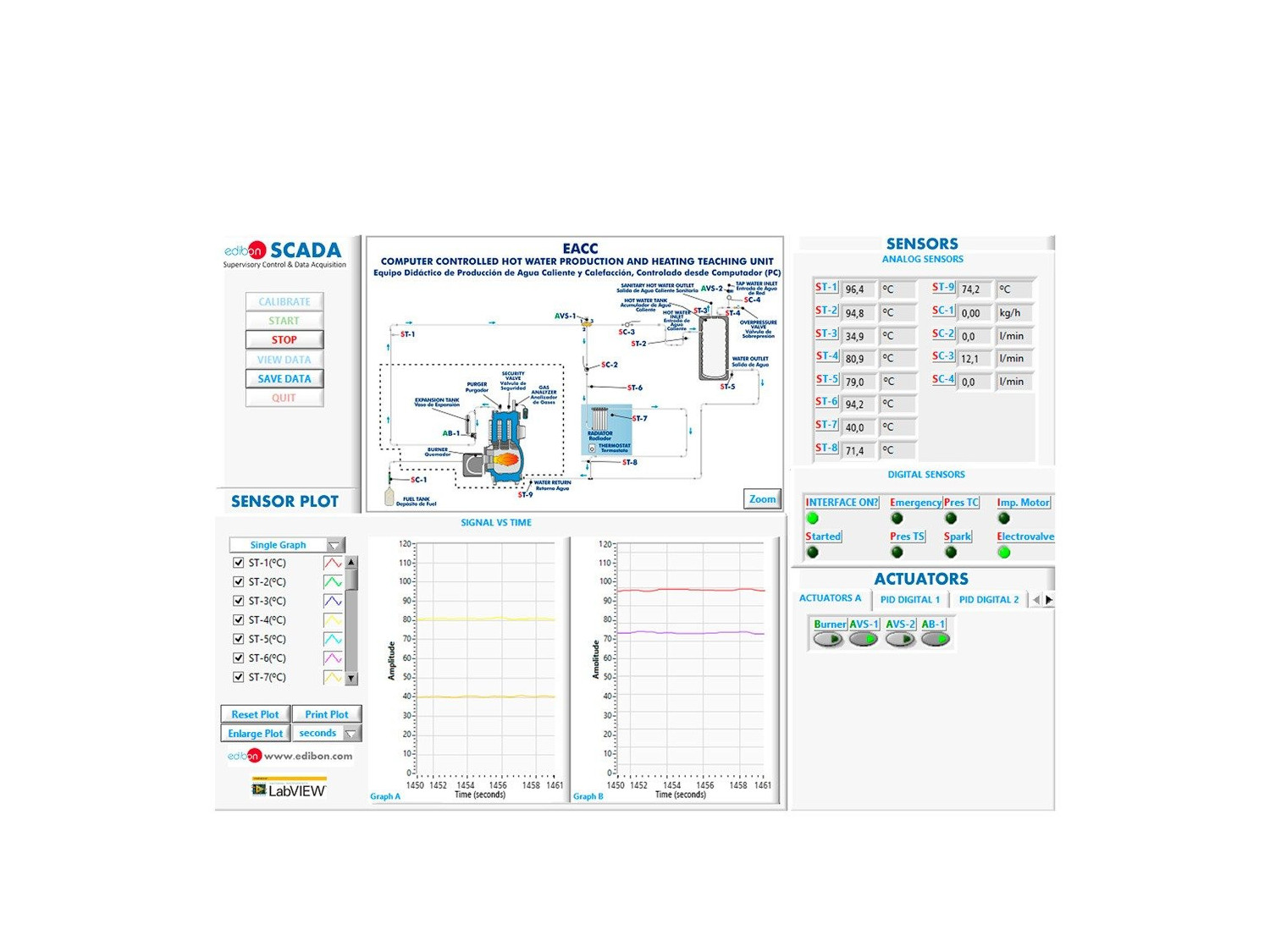

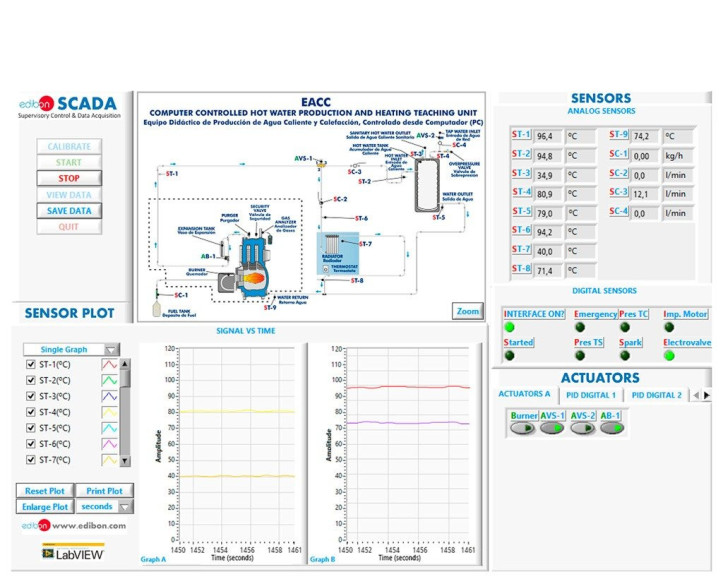

EACC/SOF. Logiciel EACC. Écran principal.

COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC
COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC
COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC
COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC
COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC
COMPUTER CONTROLLED HOT WATER PRODUCTION AND HEATING TEACHING UNIT - EACC

SYSTEMES INNOVANTS

L'Unité Didactique de Production d'Eau Chaude et Chauffage, Contrôlée par Ordinateur (PC),"EACC", conçue par EDIBON, est un unité qui permet aux étudiants d'acquérir des connaissances sur les installations de chauffage et l'obtention d'eau chaude sanitaire à usage domestique, tant pour les maisons individuelles que pour les bâtiments collectifs avec une chaudière dans chaque maison.

Voir description générale

Description Générale

L’élément principal de l’Unité Didactique de Production d’Eau Chaude et Chauffage, Contrôlée par Ordinateur (PC), "EACC", est la chaudière. Sa fonction est de chauffer l’eau qui circulera dans les autres éléments en transférant sa chaleur. Il s’agit d’une chaudière à basse température qui fonctionne avec du gasoil et qui est adaptée pour fonctionner avec brûleurs pressurisés pour gaz ou gasoil. La chaudière est composée d’un brûleur gaz-fioul étagé, d’une pompe de circulation, un vase d’expansion fermé, une soupape de sécurité, un purgeur d’air et une vanne de vidange.

Le brûleur fonctionne en mode marche/arrêt (ON/OFF). L’atomisation mécanique du gasoil à haute pression se fait à travers une buse. Il permet également d’obtenir des valeurs optimales de combustion par le biais de la régulation de l’air comburant (manuellement) et du déflecteur.

L’unité comprend une vanne électronique à trois voies, qui distribue l’eau qui a été préalablement chauffée par le groupe chaudière-brûleur dans deux circuits primaires. L’un d’eux est la double enveloppe du réservoir d’eau chaude, pour obtenir de l’eau chaude sanitaire, et l’autre est le radiateur, pour générer du chauffage.

Le ballon d’eau chaude possède une double enveloppe dans laquelle circule l’eau préalablement chauffée dans la chaudière, constituant le circuit primaire. La ligne qui introduit l’eau du robinet dans le ballon d’eau chaude pour la chauffer est équipée d’une électrovanne elle sera ouverte ou fermée en fonction des besoins.

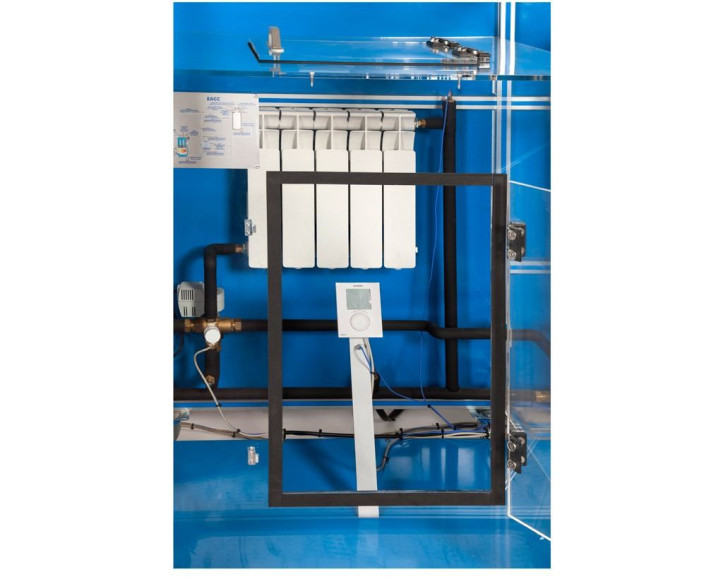

La partie de l’unité où est étudiée la génération de chauffage est constituée d’un radiateur à ailettes de cinq éléments et d’un purgeur, qui se trouve à l’intérieur d’un récipient en métacrylate, permettant de contrôler le temps passé à chauffer le réceptacle jusqu’à atteindre la température cible ou le débit de combustible nécessaire à cet effet. Il est possible de contrôler la température dans ce récipient au moyen d’un contrôle PID par le biais du logiciel qui agit sur l’électrovanne à trois voies. Le récipient contient un thermostat d’ambiance qui permet de contrôler la température de chauffage.

Le circuit primaire est fermé par la recirculation de l’eau du circuit, qui a déjà transféré sa chaleur dans le ballon d’eau chaude, et de l’eau du radiateur. Les deux lignes convergent et sont à nouveau reliées à la chaudière, fermant ainsi le circuit primaire.

L’unité comprend une cheminée adaptée à la chaudière pour une installation correcte de l’unité.

Il existe un analyseur de gaz portable pour analyser les émanations de combustion de la chaudière. Mesures de CO, CO2, O2, combustion l'efficacité, l'excès d'air et la température des gaz de combustion peuvent être obtenus avec ce dispositif.

Les capteurs et l'instrumentation fournis avec l'unité permettent de connaître à tout moment la mesure de :

  • Débit: le débit de carburant consommé par la chaudière en fonction des besoins, le débit d’eau utilisé pour le circuit primaire du ballon d’eau chaude, le débit d'eau utilisé par le circuit primaire du radiateur pour générer le chauffage et le débit d'entrée d'eau du robinet dans le réservoir d'eau chaude.
  • Températures: la température de l’eau chaude sortant de la chaudière, la température de la sortie d’eau et l’entrée du circuit primaire du chauffe-eau et le radiateur, la température de l'eau chaude domestique à l'intérieur du ballon d'eau chaude et de la sortie d'eau chaude domestique et le température de l’eau du circuit primaire qui recircule vers la chaudière.
  • Mesure de CO, CO2, O2, efficacité de combustion, excès d'air et température des fumées de combustion.
  • Signaux du processus de fonctionnemet du brûleur: étincelle d'allumage, ventilation, signal d'alarme d'arrêt d'urgence (thermostat de sécurité), électrovanne, etc.

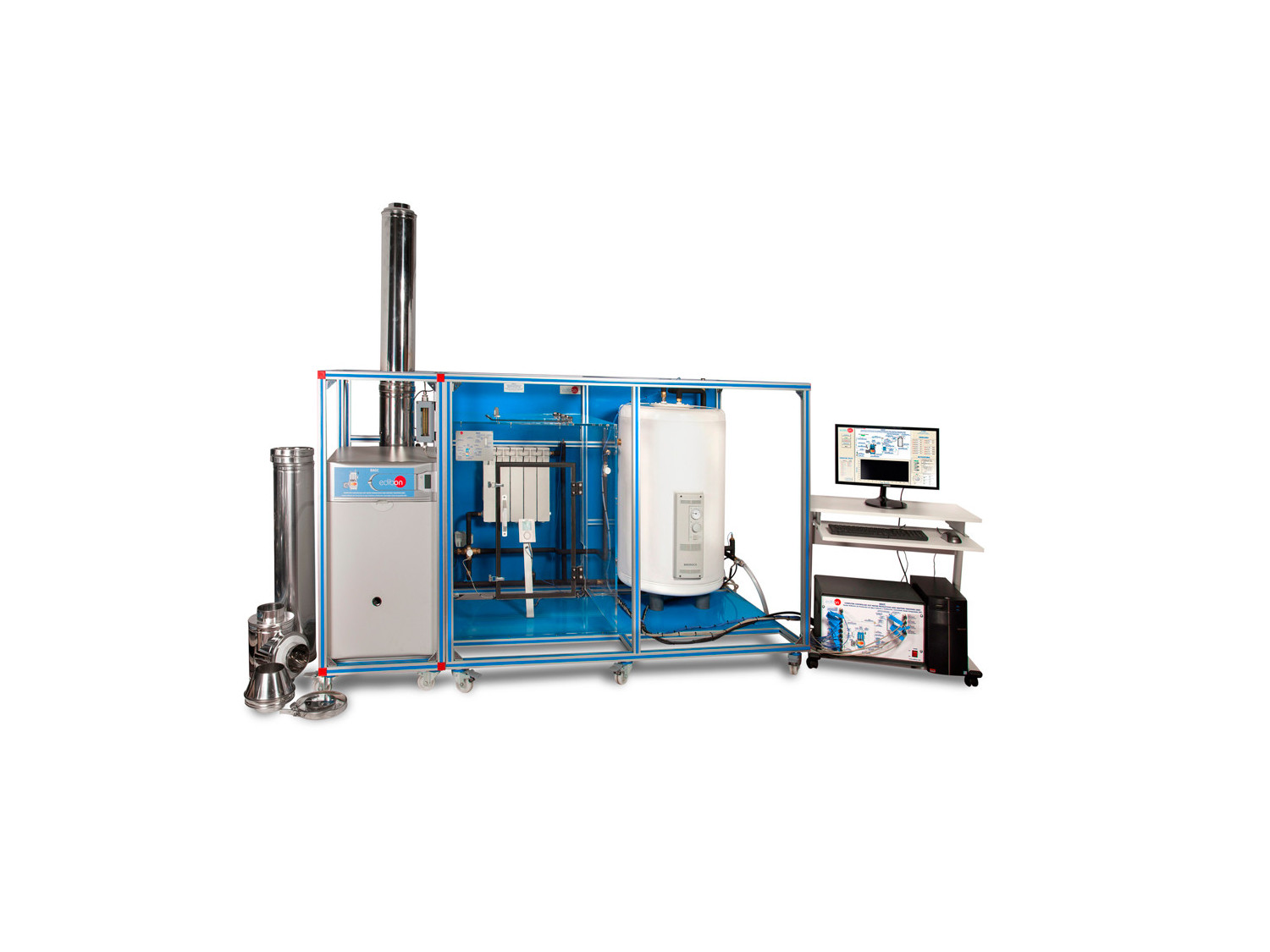

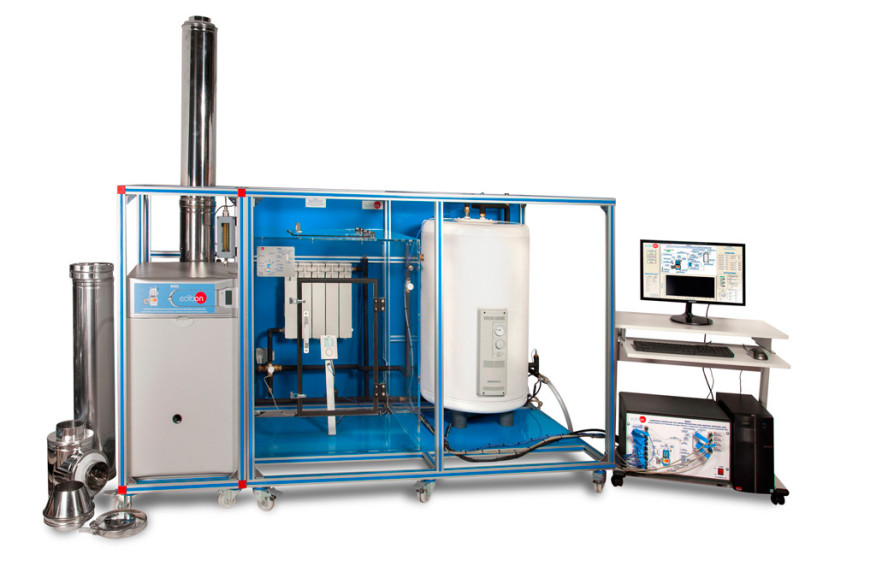

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Familiarisation avec le fonctionnement d'une installation de chauffage et d'eau chaude sanitaire (ECS).
  2. Détermination du débit de combustible et de la consommation de combustible.
  3. Détermination de la température de la chaudière.
  4. Détermination de la température d'entrée et de sortie de l'eau de chauffage.
  5. Détermination de la température de l'eau chaude sanitaire (ECS).
  6. Bilan énergétique du circuit de chauffage.
  7. Bilan énergétique du circuit d'eau chaude sanitaire (ECS).
  8. Calcul de l'efficacité énergétique.
  9. Variation de la sortie des gaz d'échappement en fonction de la qualité de la combustion.
  10. Influence du chauffage cible de la température de l'eau chaude sanitaire (ECS) sur les constituants des fumées de combustion et sur le rendement de la combustion.
  11. Etalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément.Pour voir tous les résultats en temps réel dans la classe aumoyen d’un projecteur ou d’un tableau blanc électronique.
  2. Contrôle Ouvert, Multicontrôle et Contrôle en Temps Réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le Système de Contrôle Informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d’autres Institutions d’Enseignement Technique.
  7. Contrôle du processus de l’unité EACC via la boîte d’interface de contrôle sans l’ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l’unité EACC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
  10. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
