ROUC Unité d´Osmose Inverse/Ultrafiltration, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

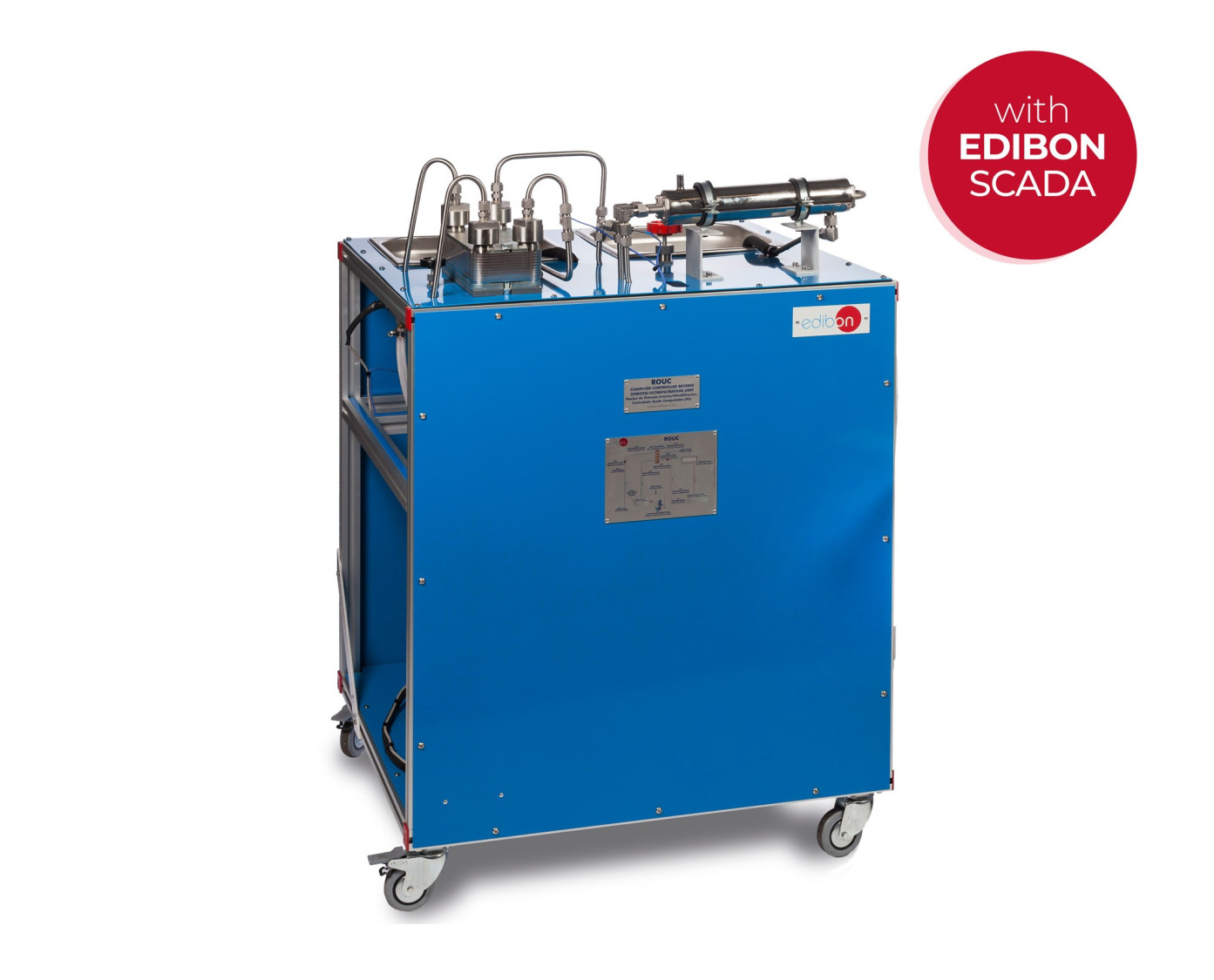

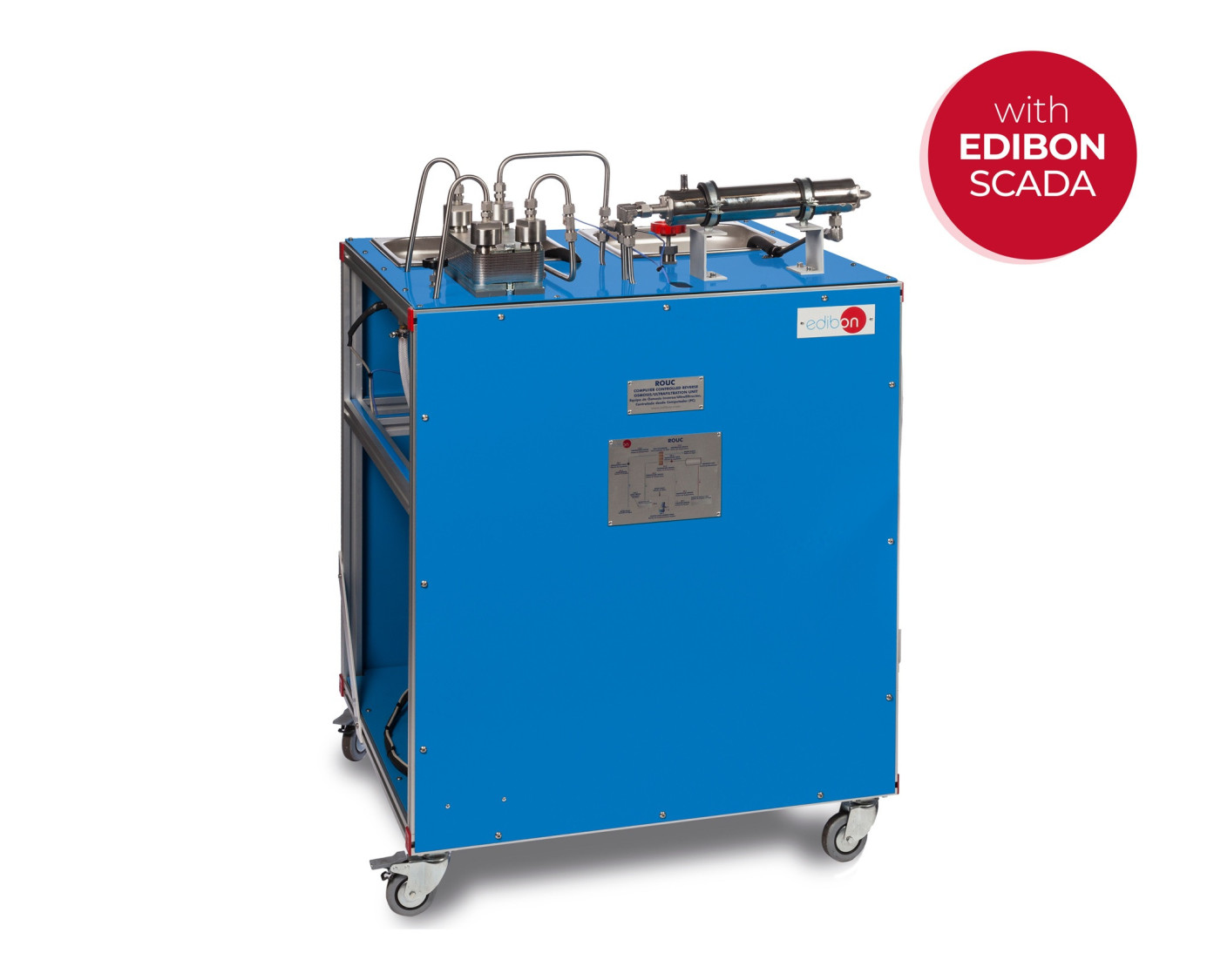

Unit: ROUC. Computer Controlled Reverse Osmosis/Ultrafiltration Unit

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

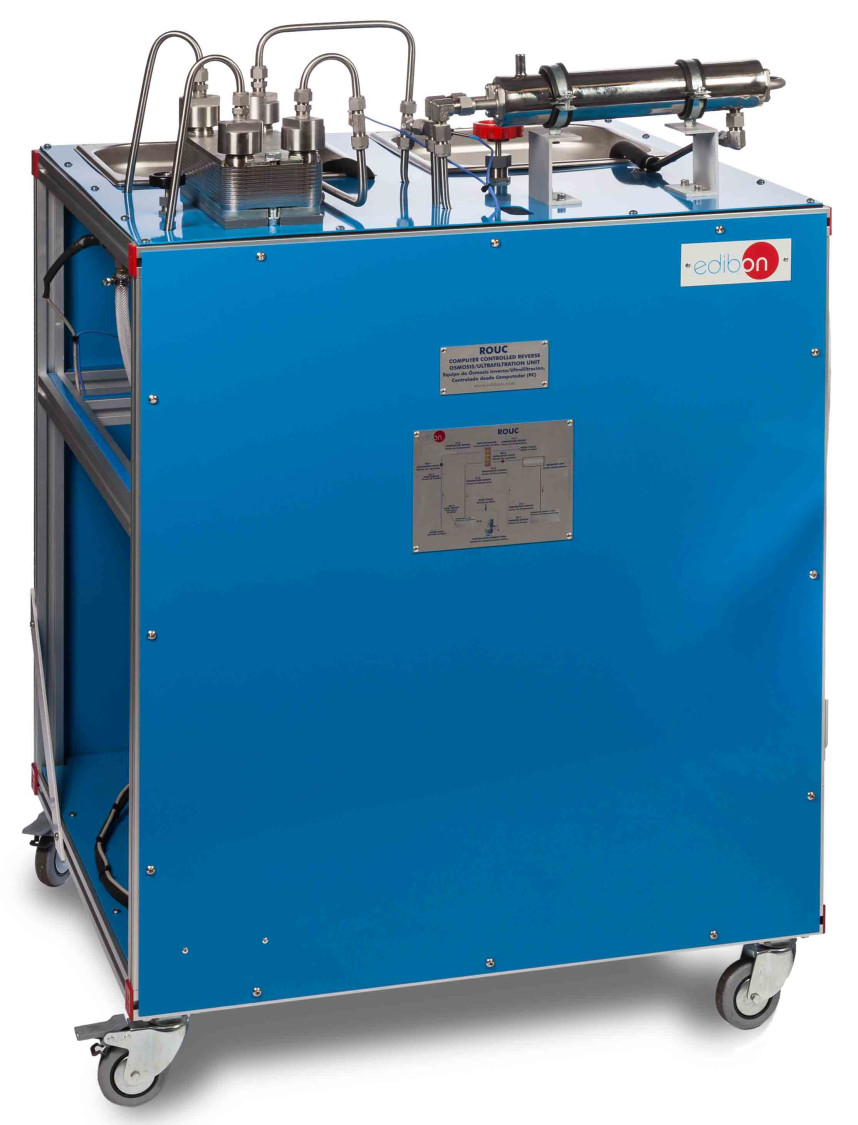

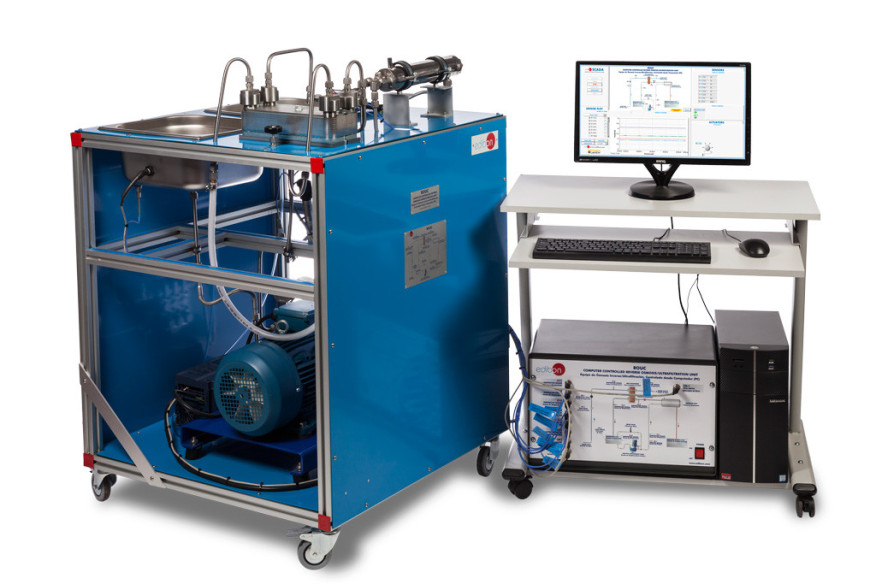

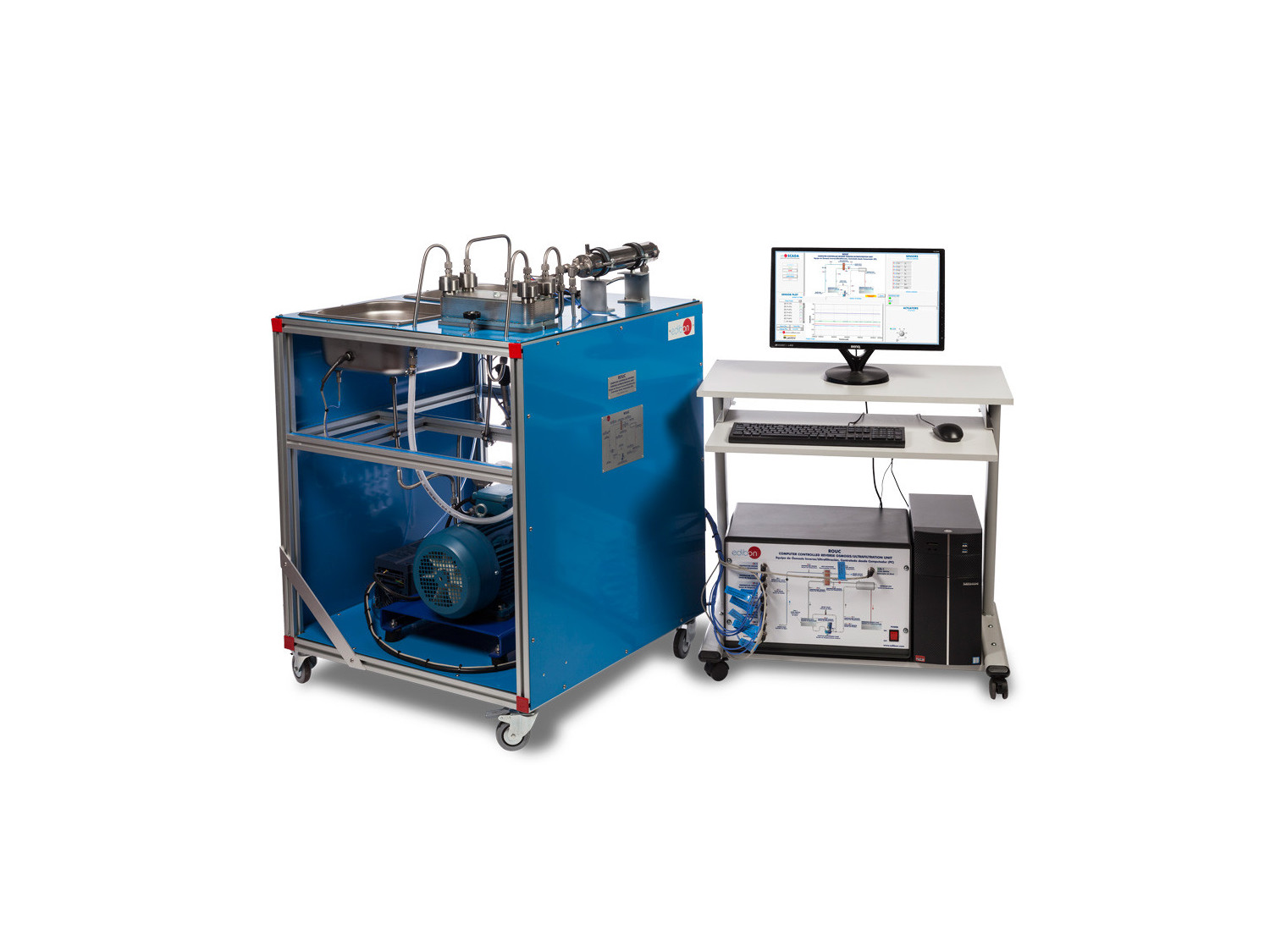

Complete ROUC unit

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

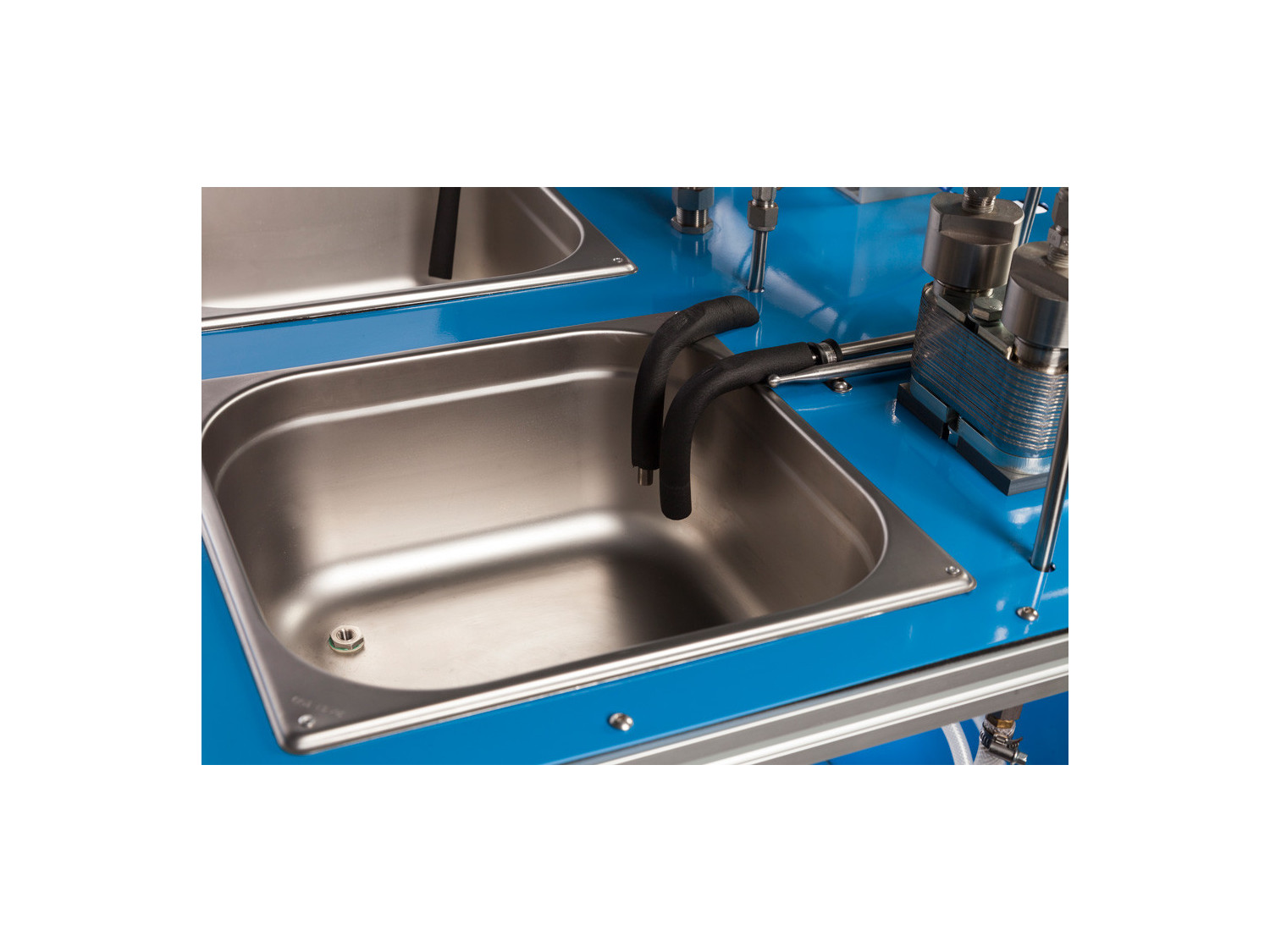

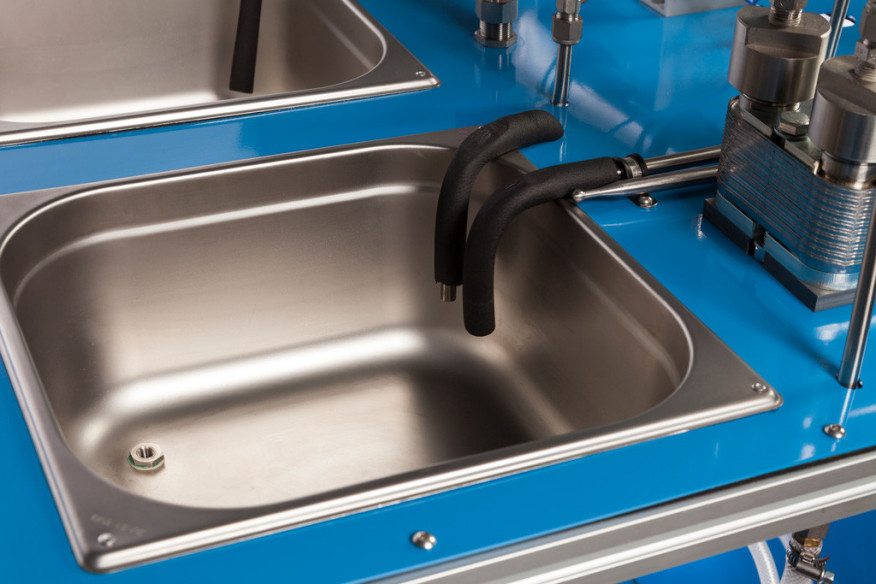

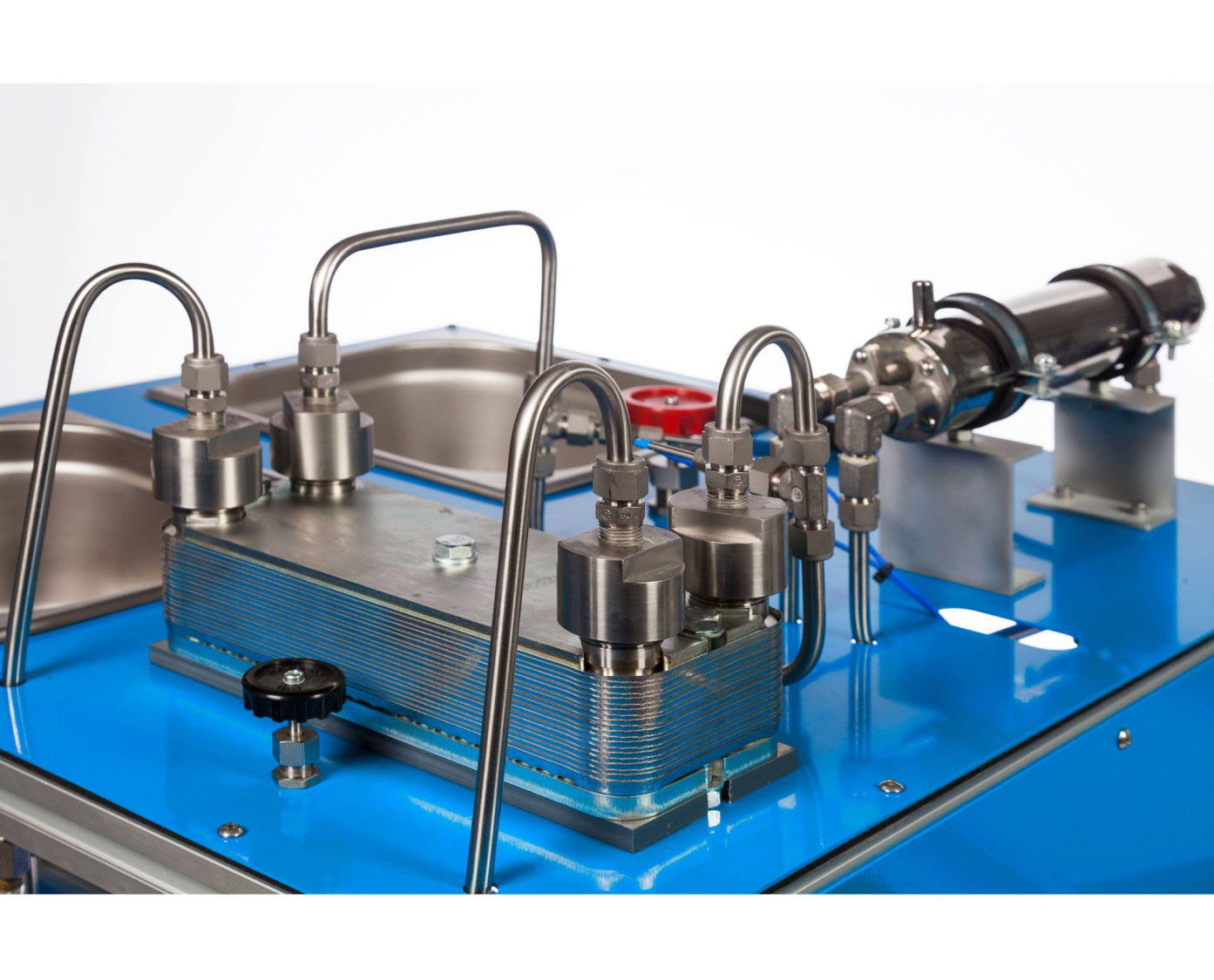

Unit details

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

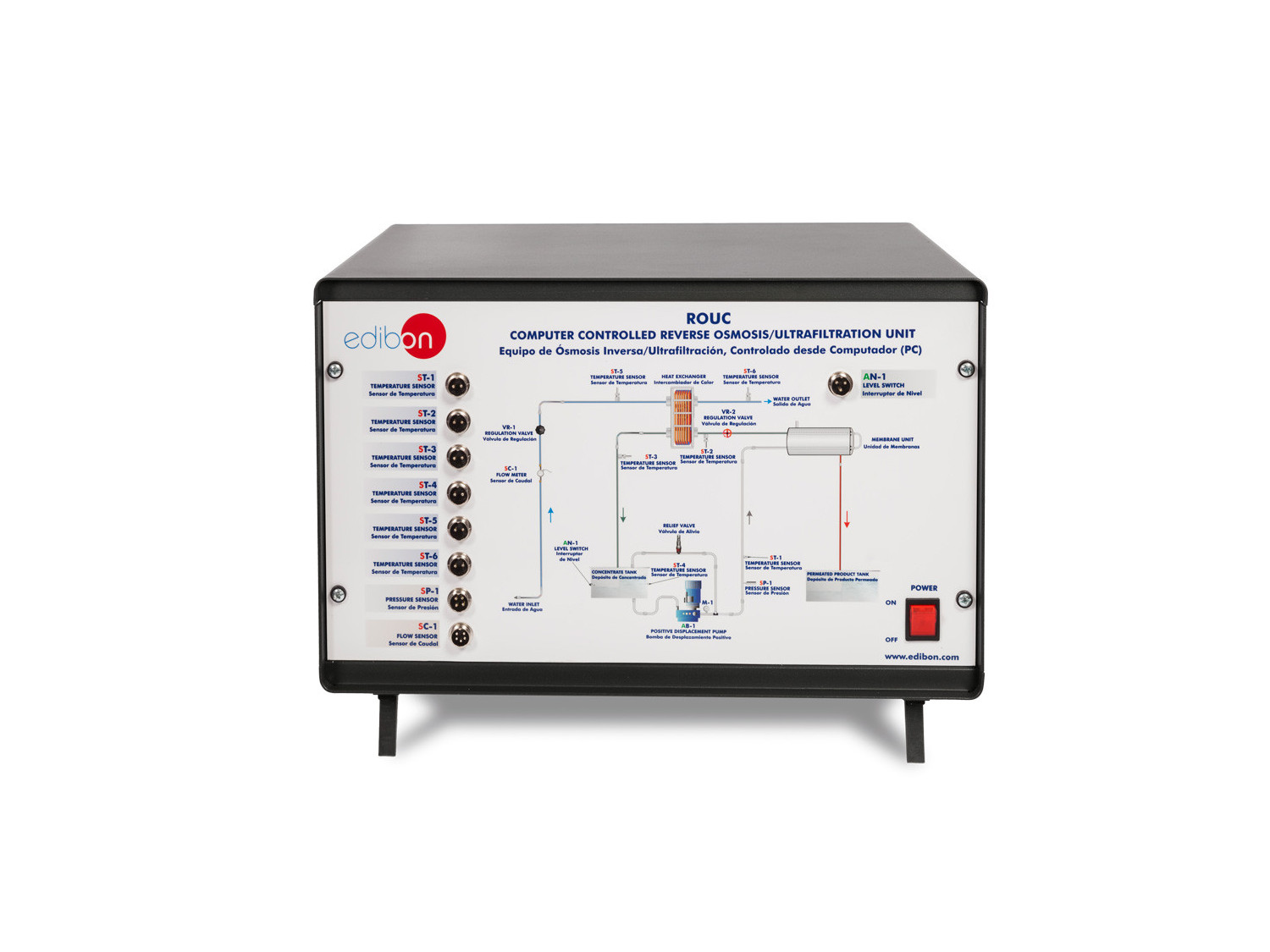

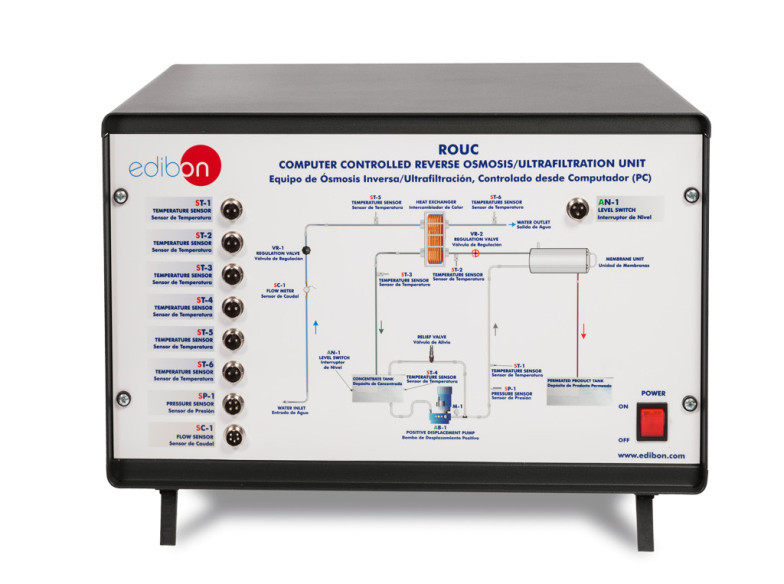

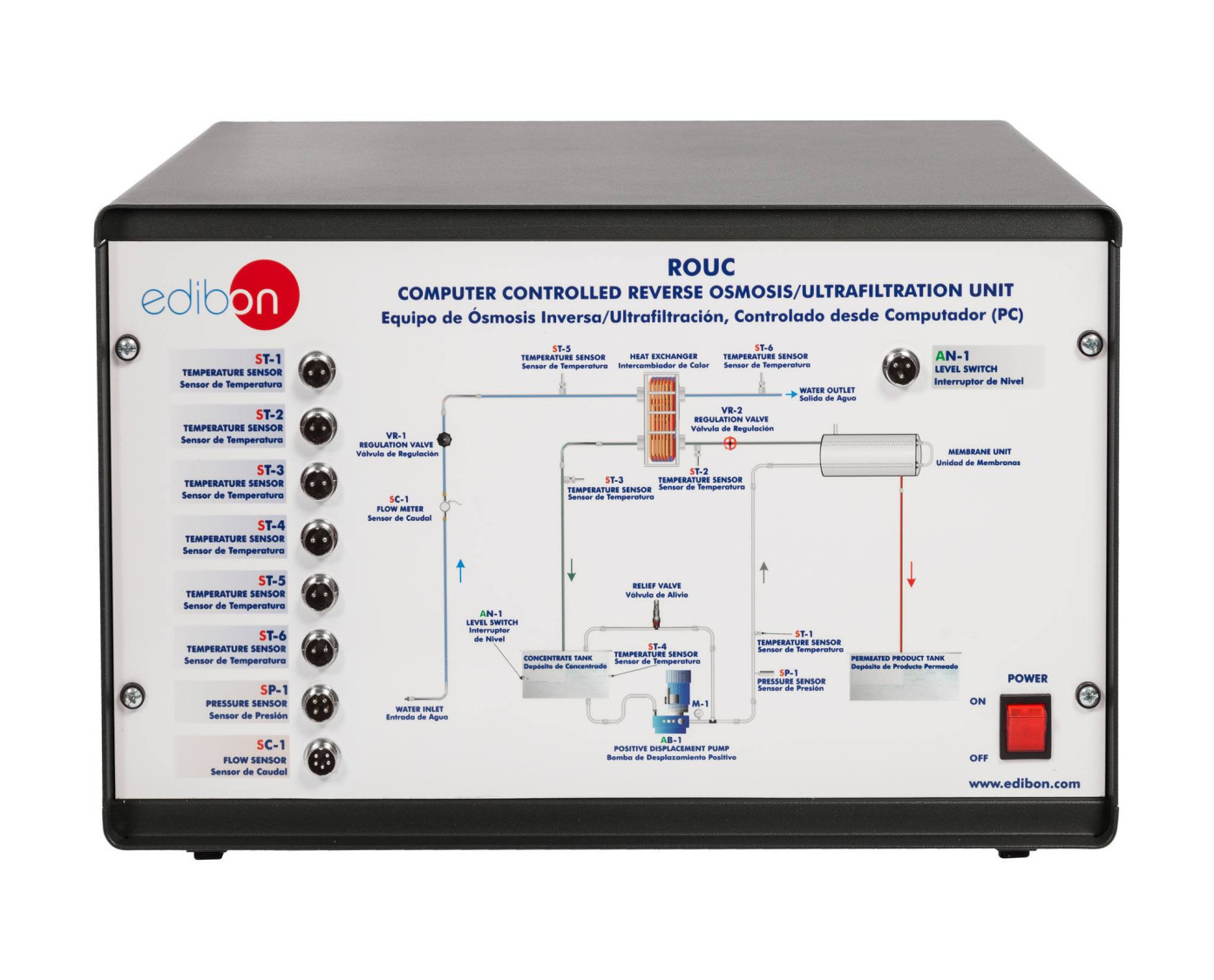

ROUC/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

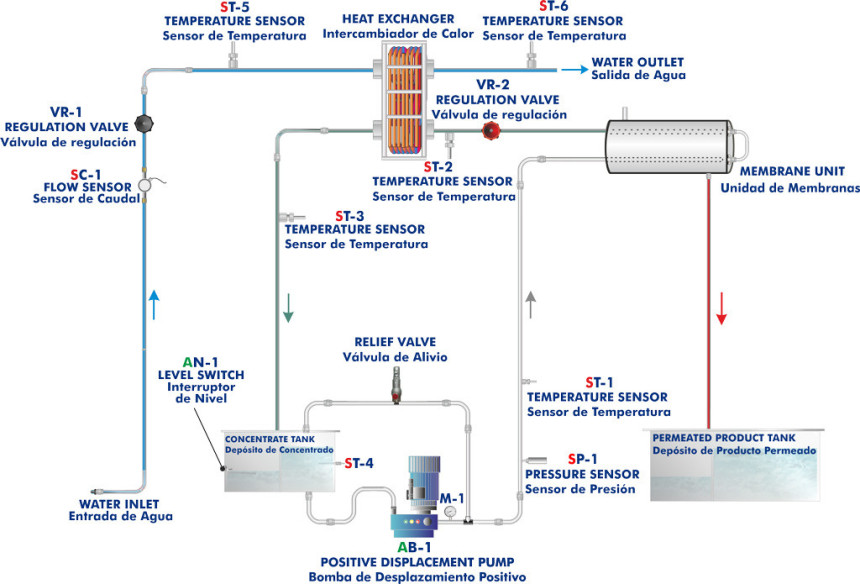

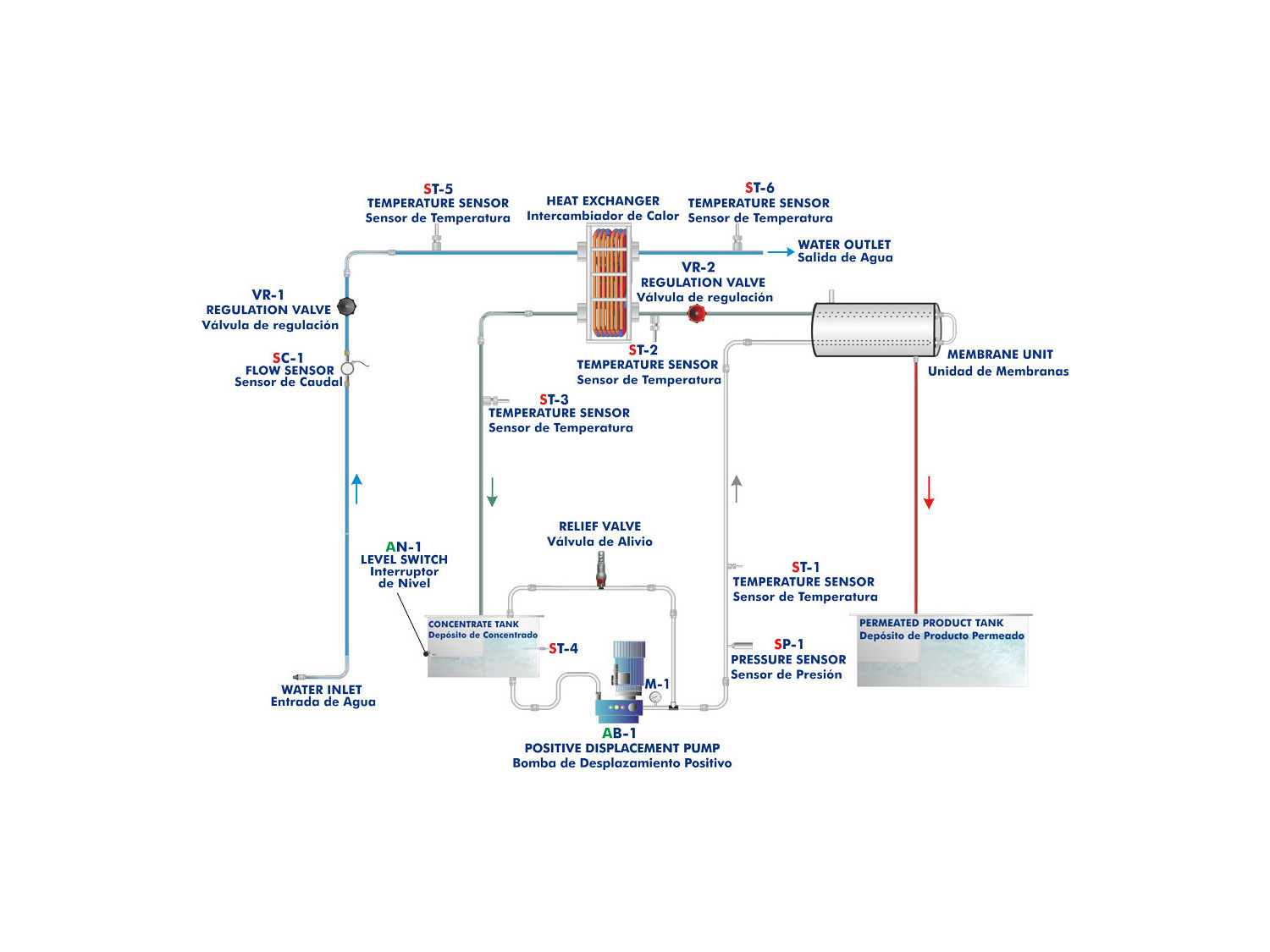

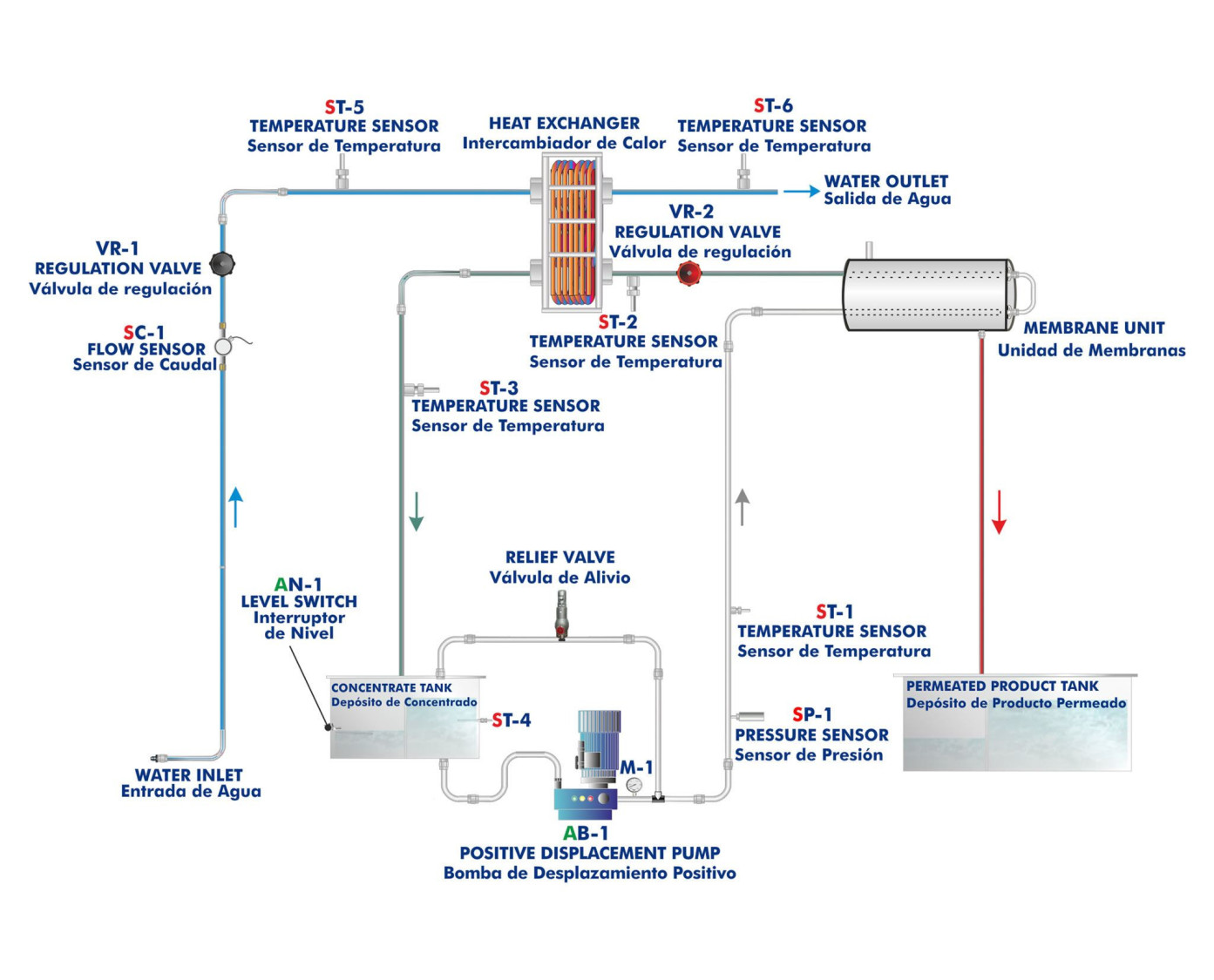

Process diagram and unit elements allocation

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

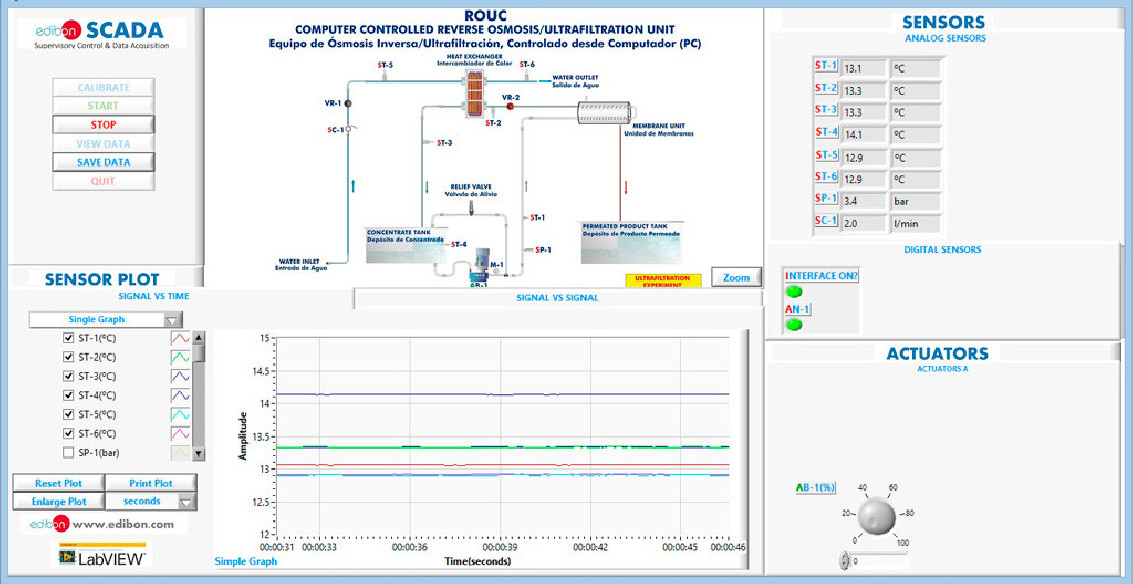

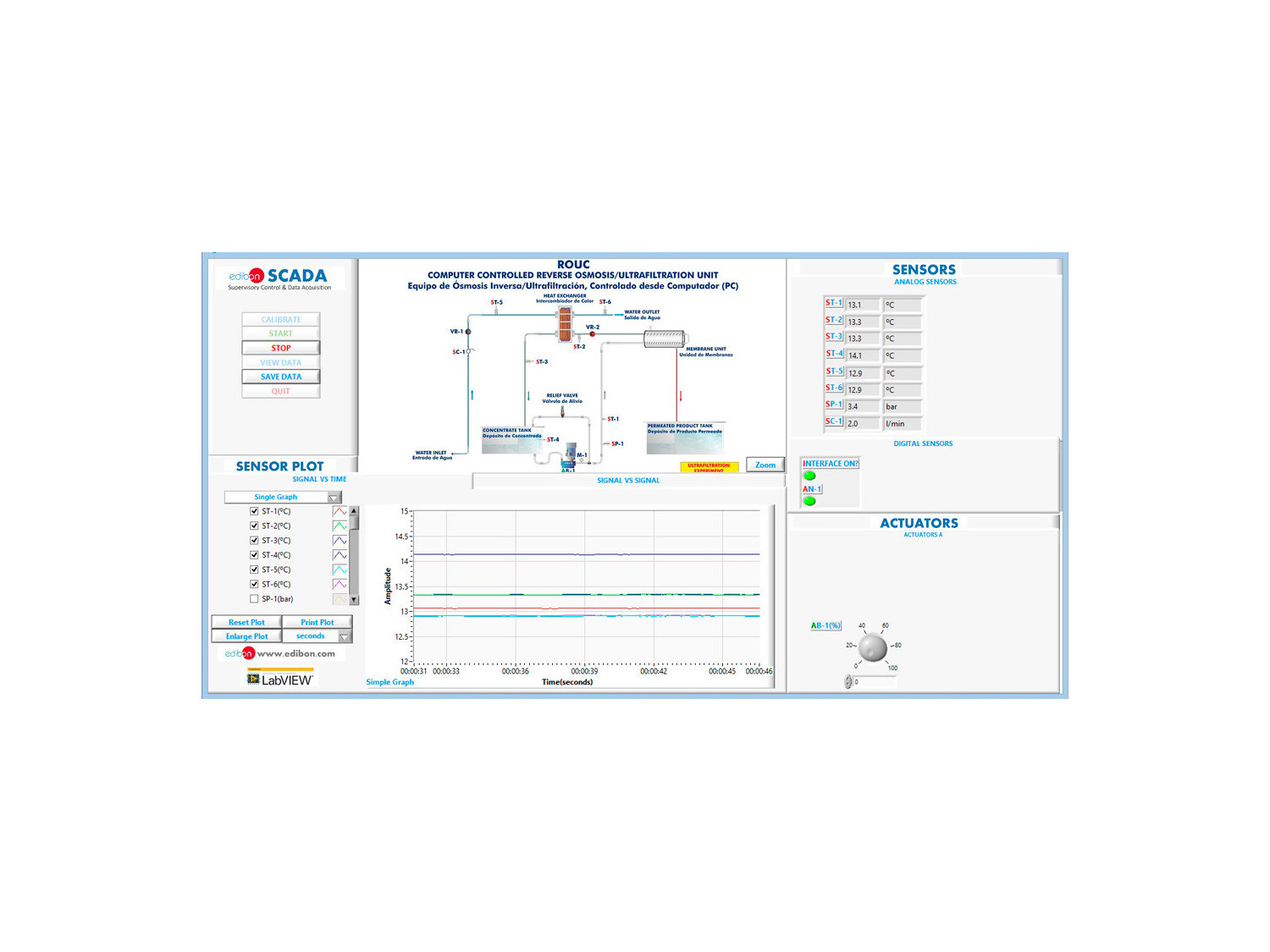

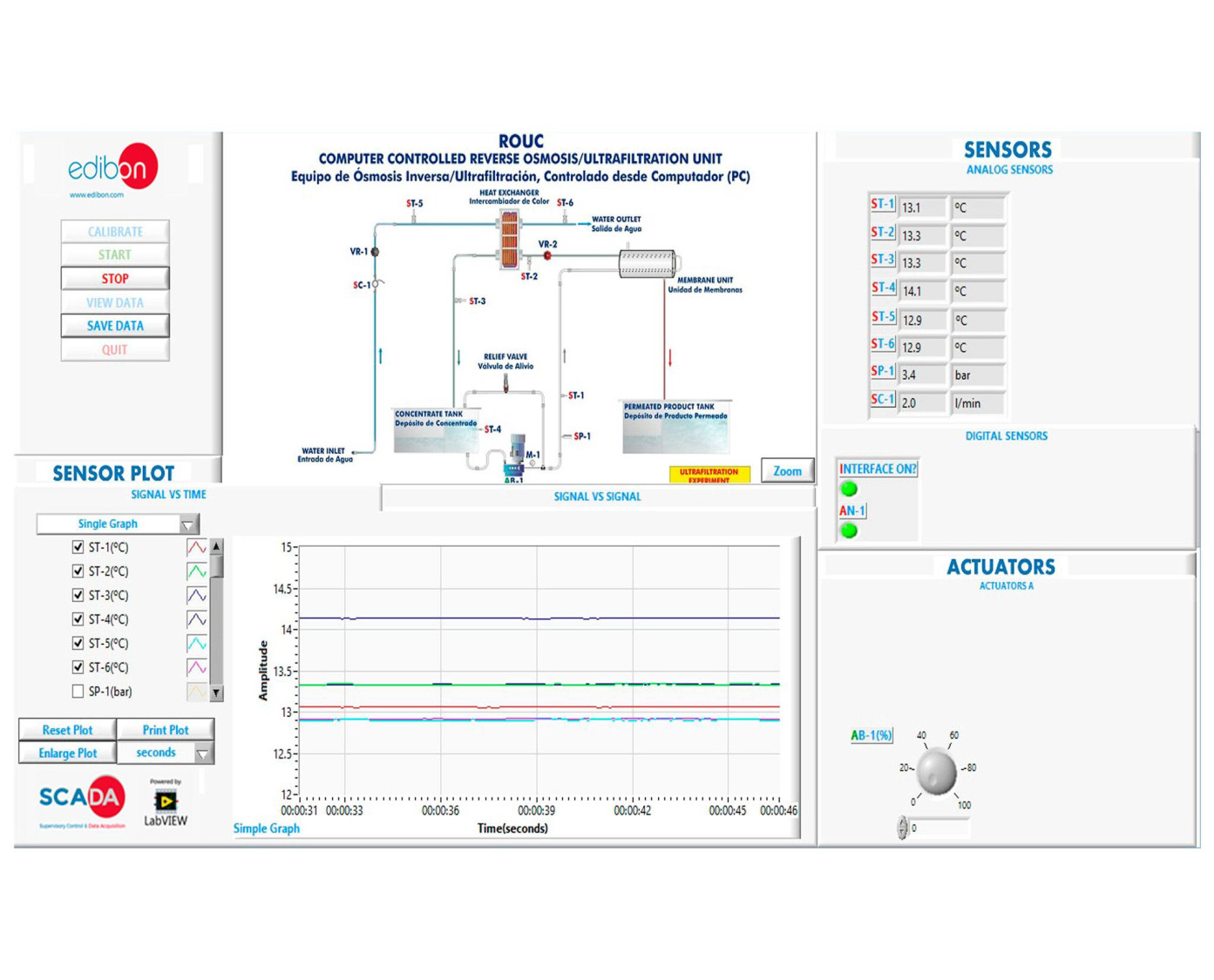

ROUC/SOF. ROUC Software. Main Screen

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

NOUVELLES LIÉES

Description Générale

L’ordinateur contrôlé Reverse osmose/Ultrafiltration unité, « ROUC », exécute un processus de filtration tangentiels, qui est un système qui empêche la formation de sédiments d’impuretés qui réduit sa capacité. Deux variables de l’effluent doit être connue pour effectuer l’osmose inverse et ultrafiltration séparation des exercices pratiques :

  • Composition chimique du fluide.
  • Les caractéristiques de la membrane de savoir celui plus approprié pour le processus souhaité.
Une pompe volumétrique d’ordinateur contrôlé trois piston pousse l’effluent aux membranes. Le moteur de la pompe est contrôlé par un entraînement à fréquence variable pour l’obtention des différents flux en fonction du processus de séparation requis. Comme c’est une pompe volumétrique, le débit obtenu sera directement proportionnel à la vitesse du moteur. La pompe fournit l’effluent dans les deux membranes tubulaires connectées en série et présentée dans un module à membrane. On obtient la solution de flux traités dans les tubes, les flux de perméat radialement à partir de l’intérieur vers l’extérieur des tubes et les déchets à l’extrémité des tubes. L’effluent, poussé par la pompe recevra chaleur, sa température augmente. Le perméat est collecté dans une cuve de produit final. Le concentré retournera dans le réservoir initial d’être considéré à nouveau comme effluent, mais en raison de l’élévation de température ce concentré s’écoulera à travers un échangeur à plaques. Membranes avec les seuils différents poids sont inclus. Ils diffèrent seulement par la longueur et le nombre de ceux installés dans une vraie plante. Cet appareil de contrôle informatique est fourni avec le système EDIBON de contrôle informatique (SCADA) et comprend : l’unité elle-même + un contrôle d’Interface Box + une carte d’Acquisition de données + commande par ordinateur, d’Acquisition de données et progiciels de gestion données, pour contrôler le processus et tous les paramètres intervenant dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Practical training in ultrafiltration and reverse osmosis processing techniques.
  2. Protein standardization in the production of fermented milk products such as concentration of skimmed milk for yogurt production.
  3. Pre-concentration of milk for cheese manufacture.
  4. Concentration of fruit juices.
  5. Clarification of fruit juices.
  6. Water potabilization.
  7. Demonstration of the effect of varying the following process parameters on separation performance:
  • Process pressure.
  • Product flow rate.
  • Process temperature.
  1. Sensors calibration

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Applications of concentration, clarification, fractionation and standardization of milk, fruit juices, vegetables juices, etc.
  2. Treatment of effluent.
  3. Membrane cleaning and maintenance.
  4. Enzyme, antibiotics and organic acids' recovery in permeate.
  5. Many students view results simultaneously. To view all results in real time in the classroom by means of a projector or an electronic whiteboard.
  6. Open Control, Multicontrol and Real Time Control. This unit allows intrinsically and/or extrinsically to change the span, gains, proportional, integral, derivative parameters, etc, in real time.
  7. The Computer Control System with SCADA allows a real industrial simulation.
  8. This unit is totally safe as uses mechanical, electrical and electronic, and software safety devices.
  9. This unit can be used for doing applied research.
  10. This unit can be used for giving training courses to Industries even to other Technical Education Institutions.
  11. Control of the ROUC unit process through the control interface box without the computer.
  12. Visualization of all the sensors values used in the ROUC unit process.
  13. By using PLC-PI additional 19 more exercises can be done.
  14. Several other exercises can be done and designed by the user.
