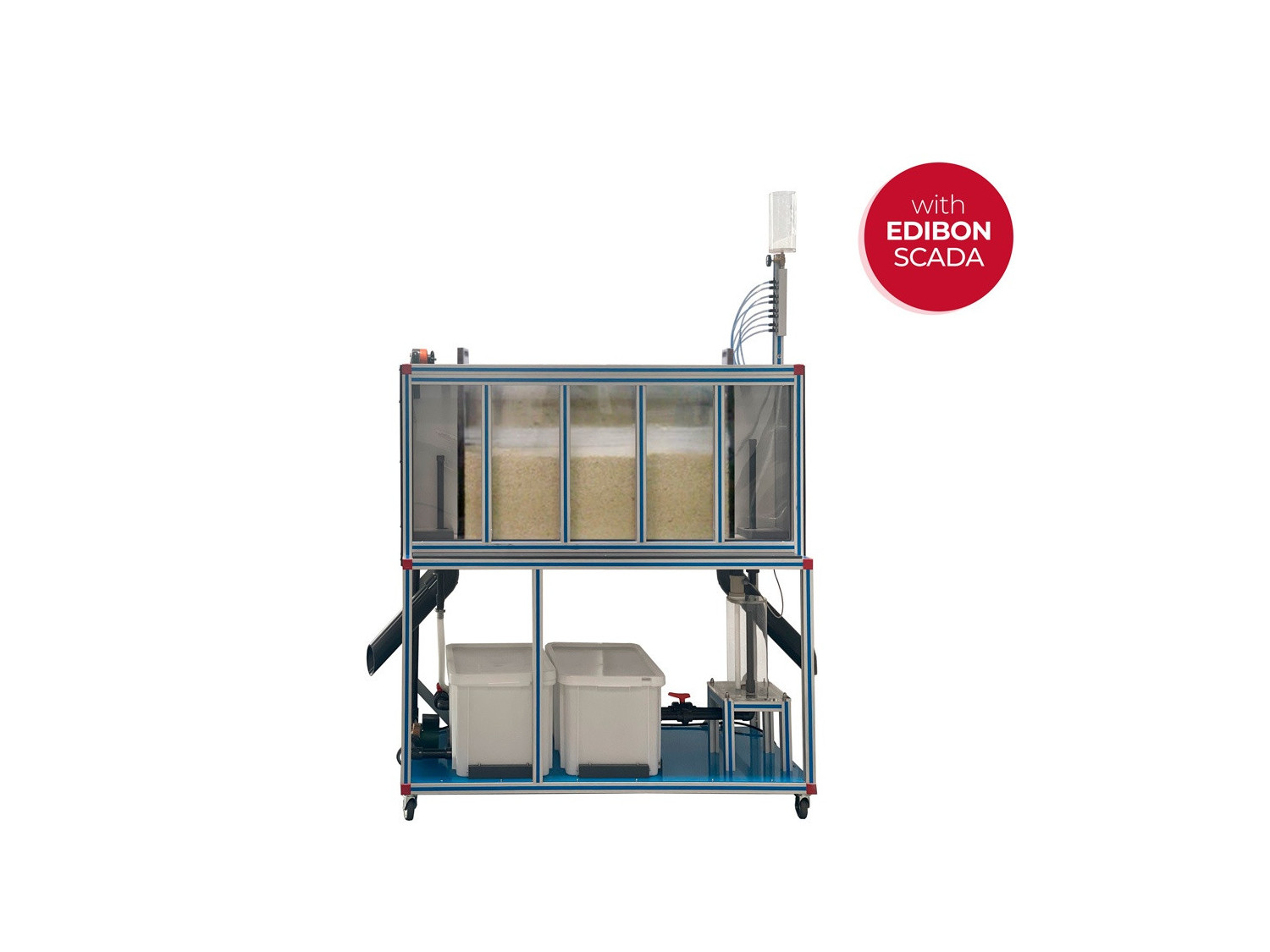

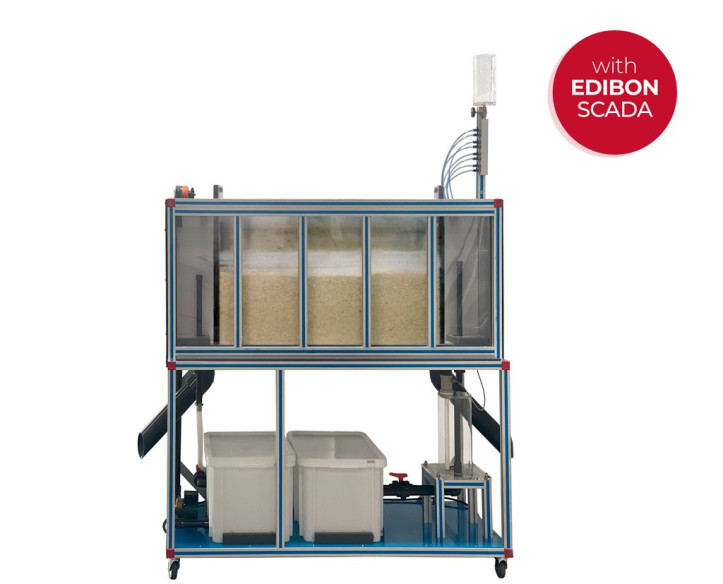

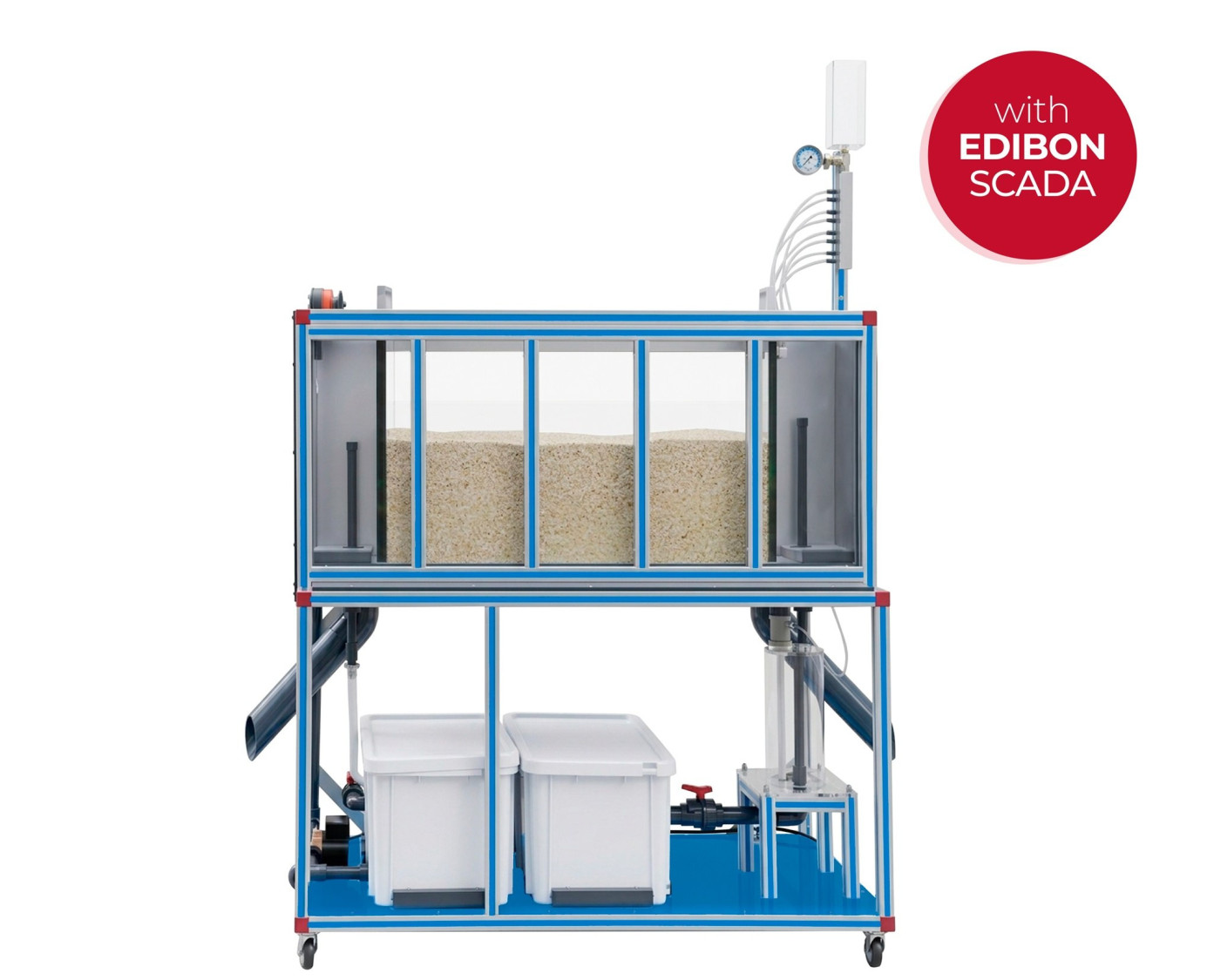

Détail de l'unité

COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC

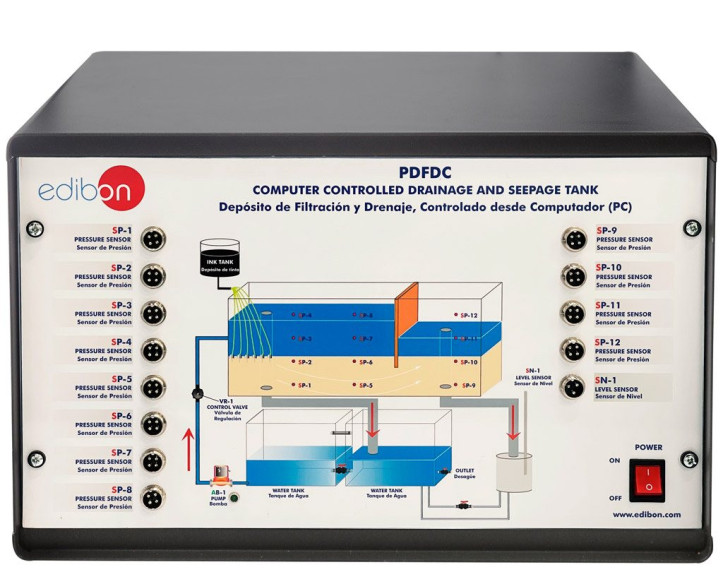

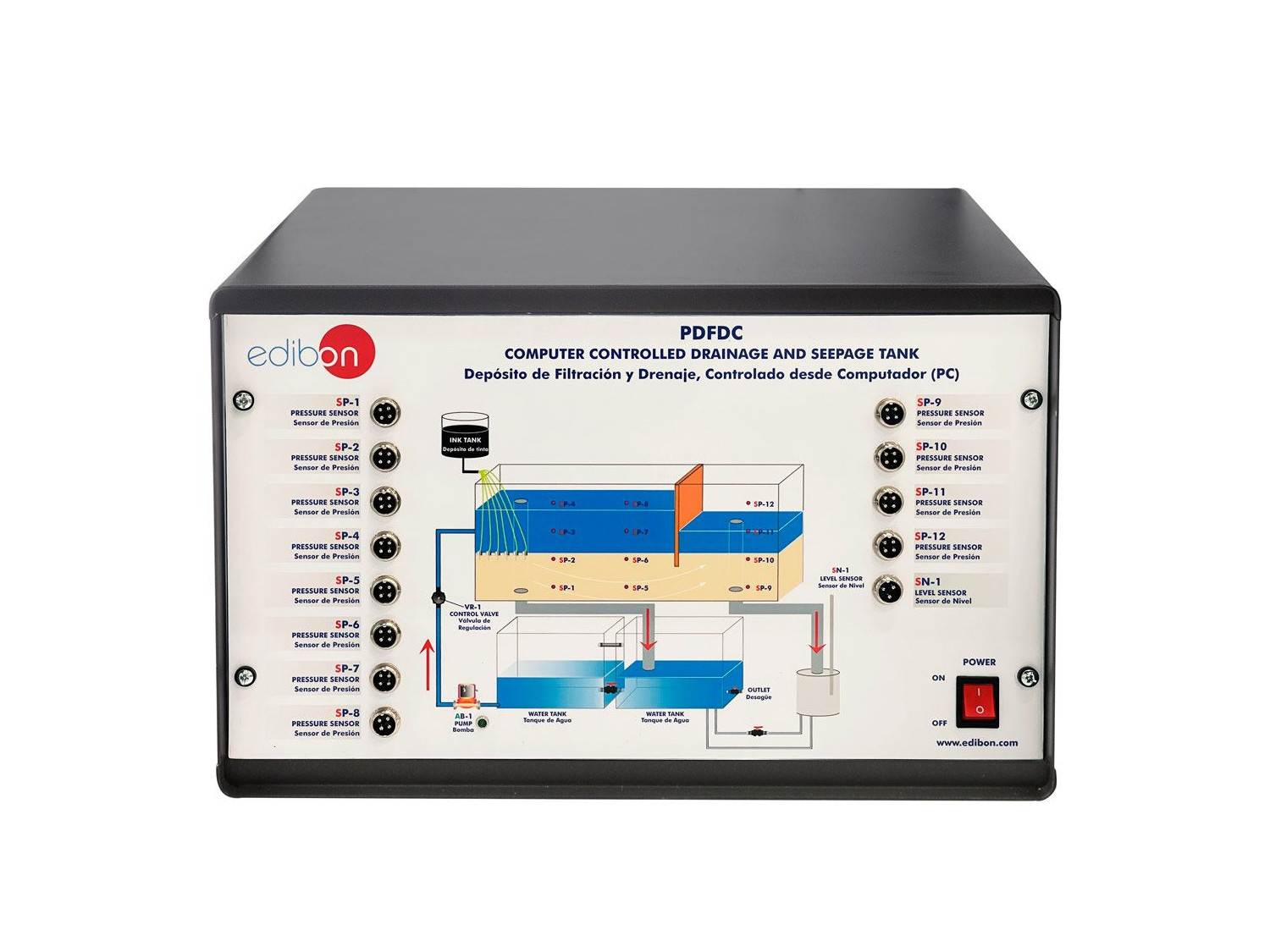

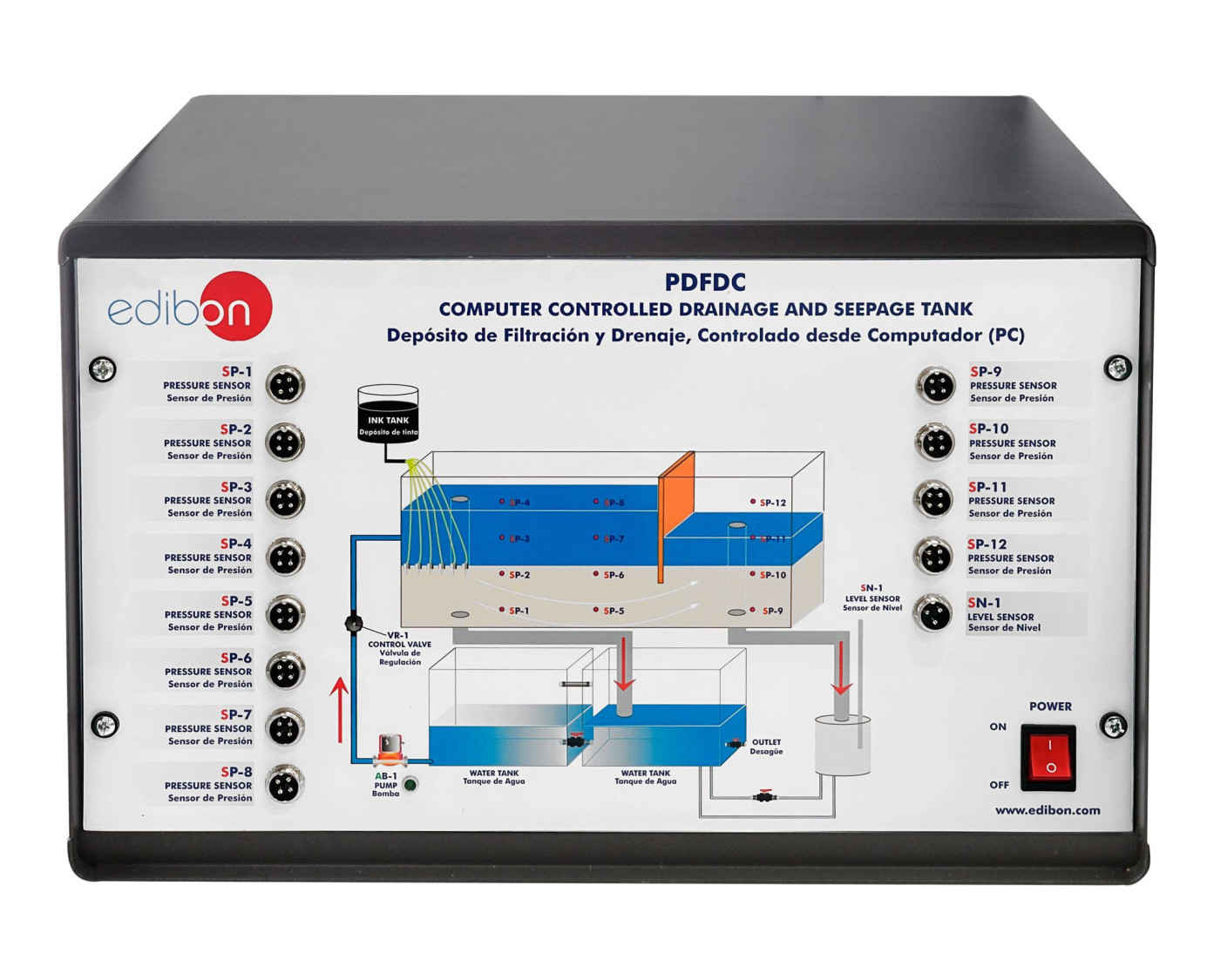

PDFDC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC

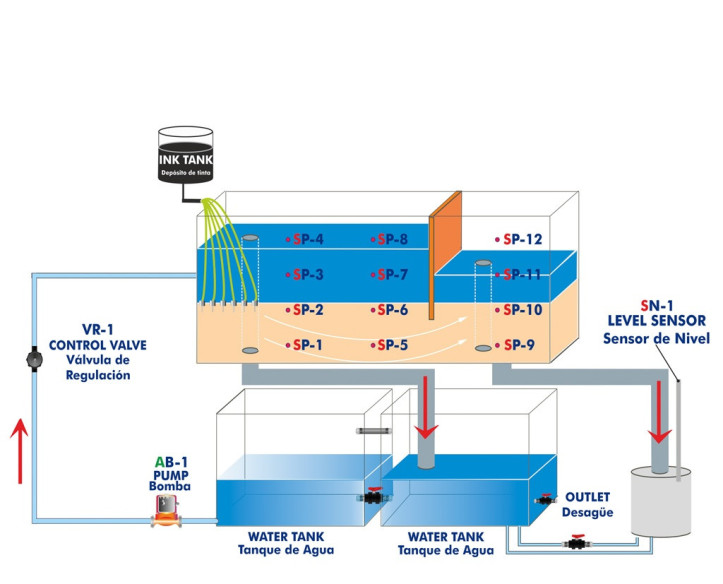

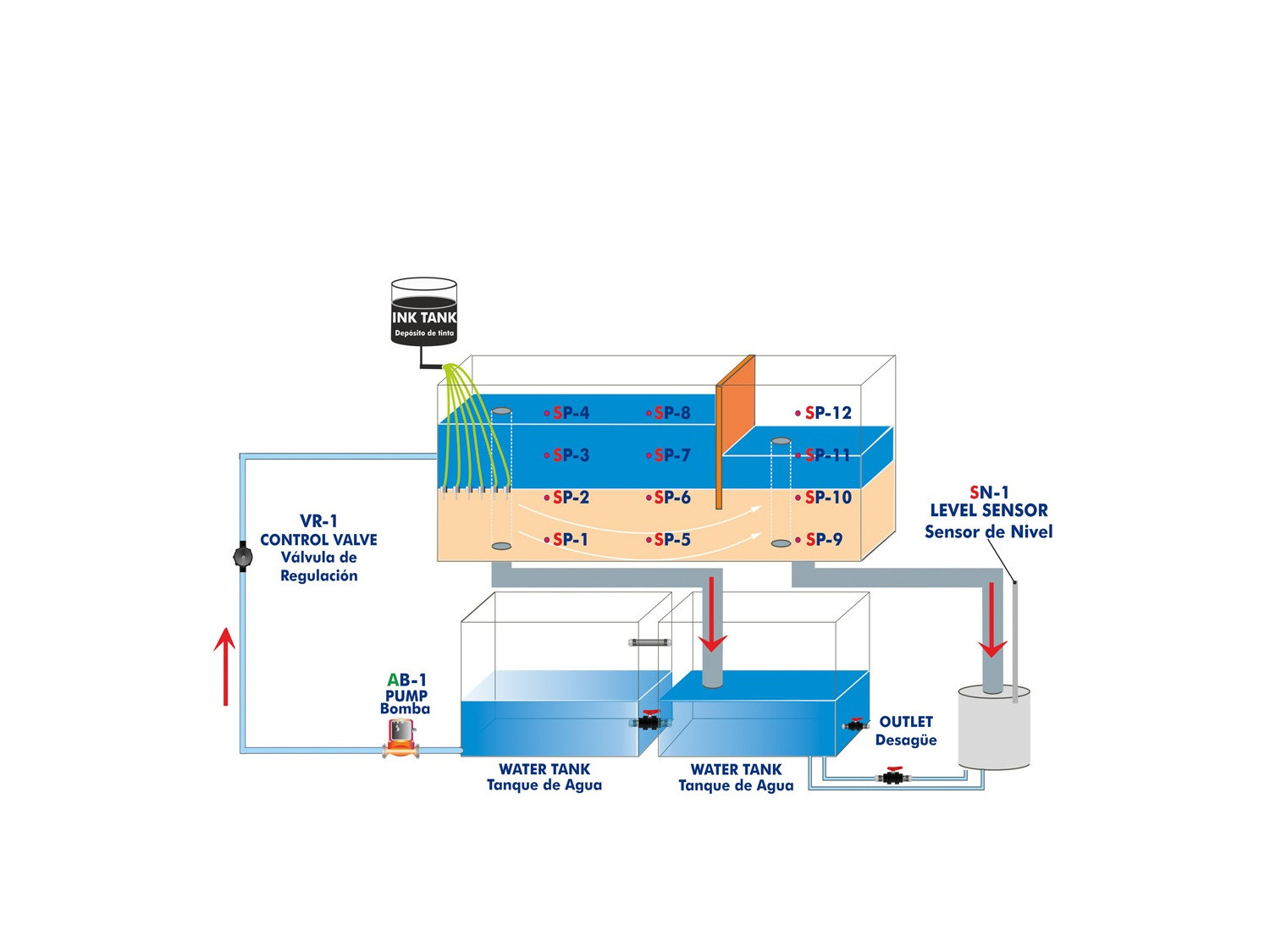

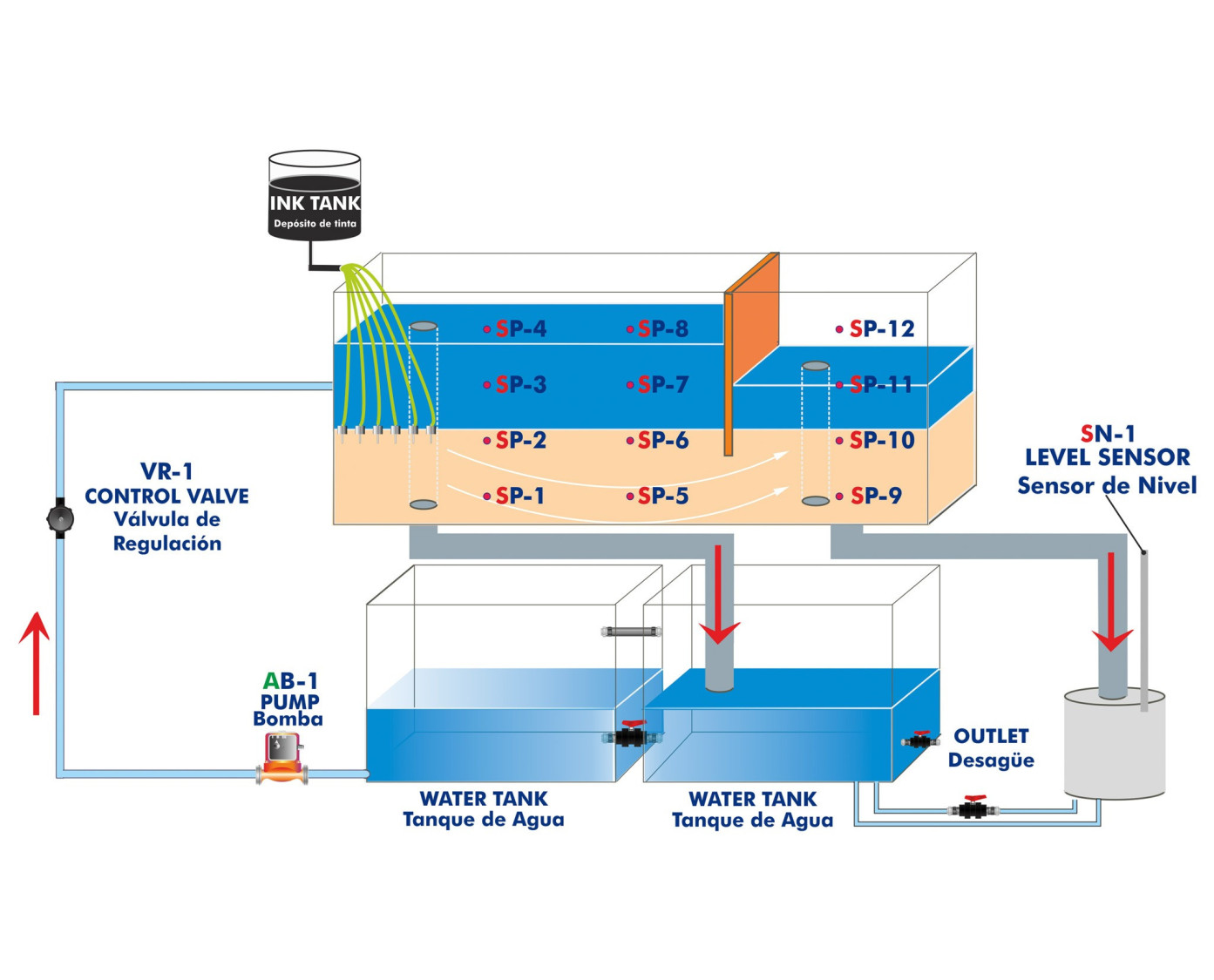

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC

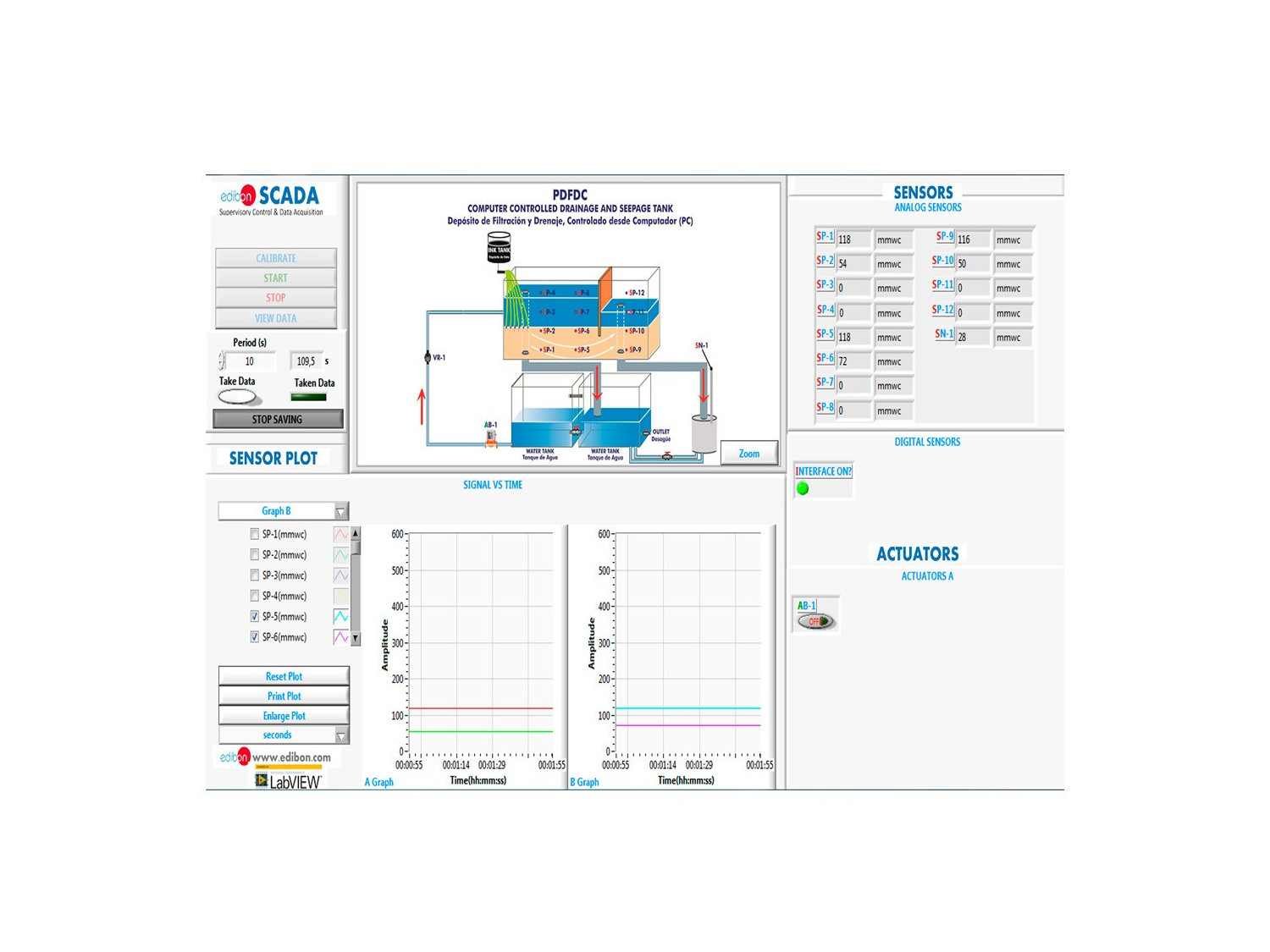

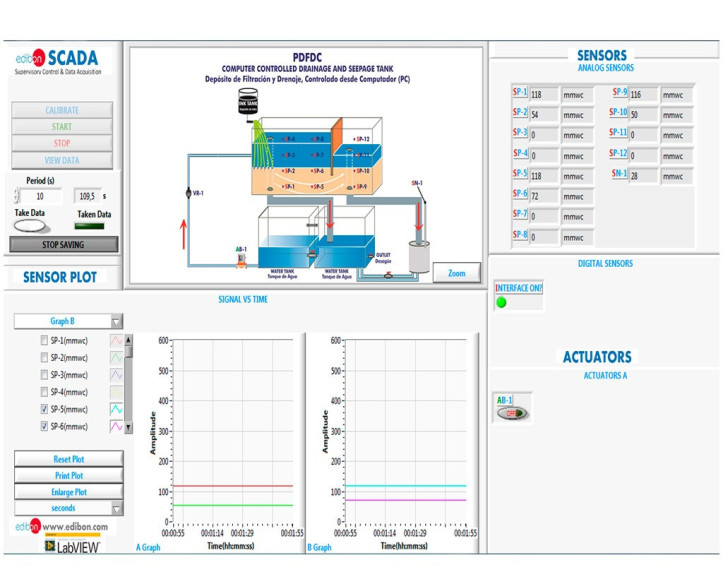

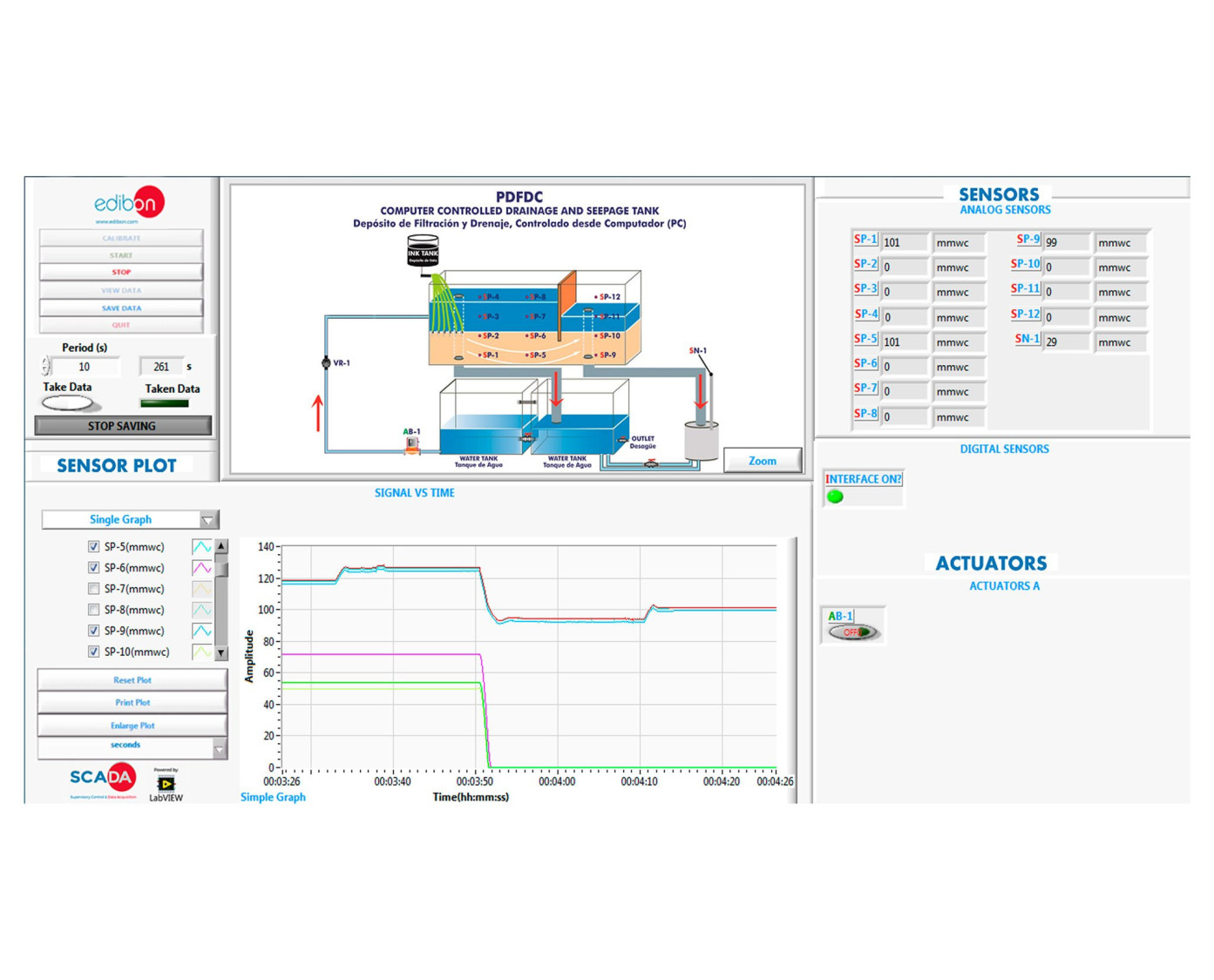

PDFDC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC
COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC
COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC
COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC
COMPUTER CONTROLLED DRAINAGE AND SEEPAGE TANK - PDFDC

NOUVELLES LIÉES

Description Générale

Le Réservoir de Filtration et Drainage, Contrôlé par Ordinateur (PC), "PDFDC", est une unité conçue pour la démonstration pratique, la visualisation et l'étude expérimentale de l'écoulement à travers des milieux perméables et des écoulements dans le sous-sol.

Le "PDFDC" se compose essentiellement d'un réservoir (conteneur de sol) pour contenir le sable, de réservoirs d'eau inférieurs, d'une pompe pour l'écoulement de l'eau, d'une pompe pour l'écoulement de l'eau et d'une pompe pour l'écoulement du sable des réservoirs d'eau inférieurs, une pompe pour le débit d'eau, des capteurs de pression, un système d'injection de colorant avec des aiguilles d'injection de colorant.

Le conteneur de sol consiste en un réservoir rectangulaire, dont la face arrière est en aluminium et la face avant en méthacrylate pour voir les lignes d'écoulement. Il contient le sable humide qui doit être collecté ou échantillonné par l'étudiant.

La distribution du sable dans le réservoir doit être en accord avec la configuration de l'expérience que l'on veut réaliser. Pour cela, il y a des tuyaux de débordement pour pouvoir les mettre à différentes hauteurs, et monter et descendre.

Les tubes de sortie des tuyaux de débordement facilitent la chute de l'eau vers le réservoir qui aun interrupteur de niveau et une clé afin que les réservoirs d'eau inférieurs sortent. Le débit de l'eau peut être mesuré.

Un ensemble de modèles typiques est inclus : une paroi de palplanches, deux portes grillagées et un accessoire mobile pour la mesure de la pression, pour les essais de mesures de la chute de pression avec tests de mesures, tests de couches phréatiques, barrage en terre, etc.

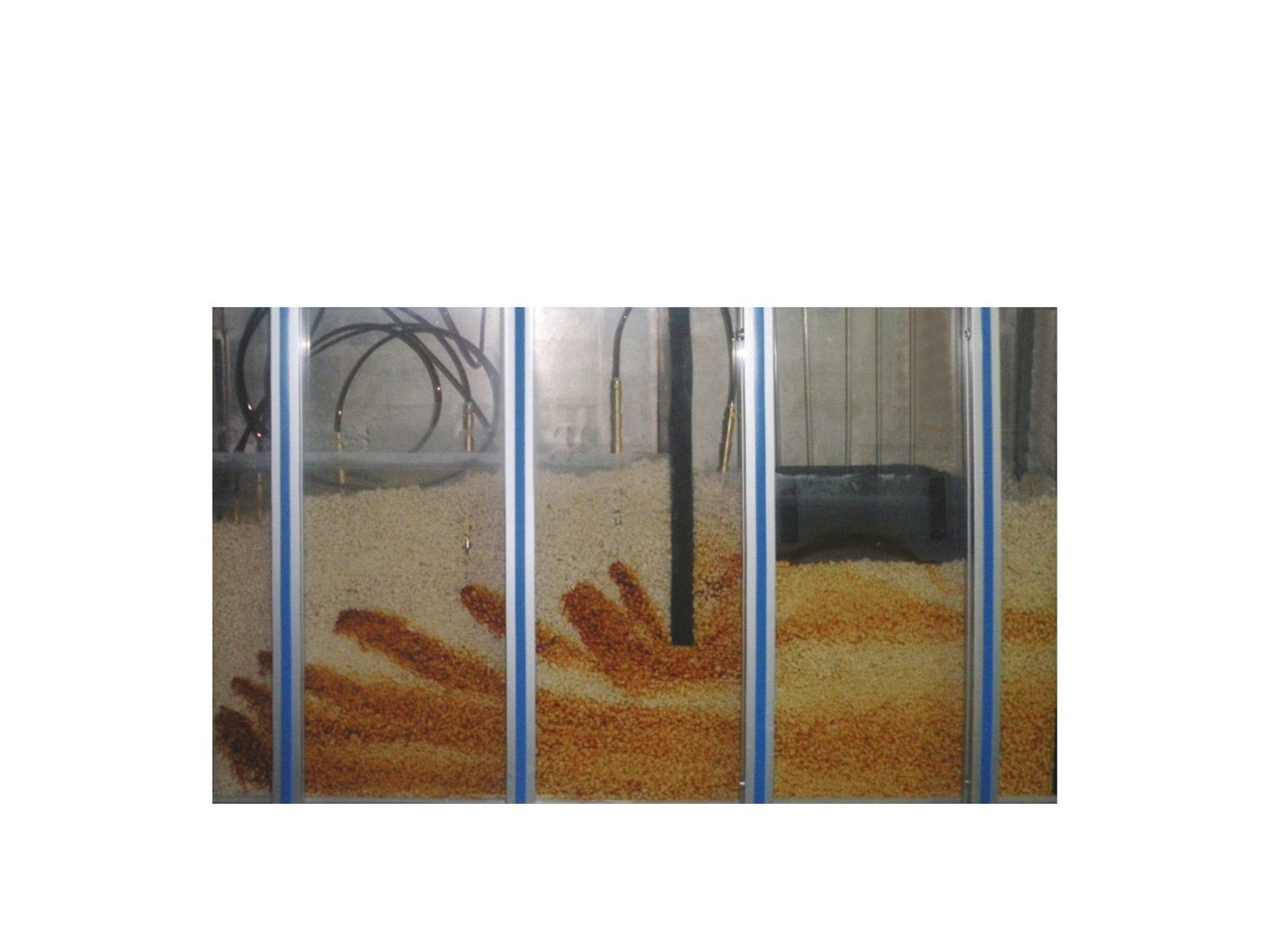

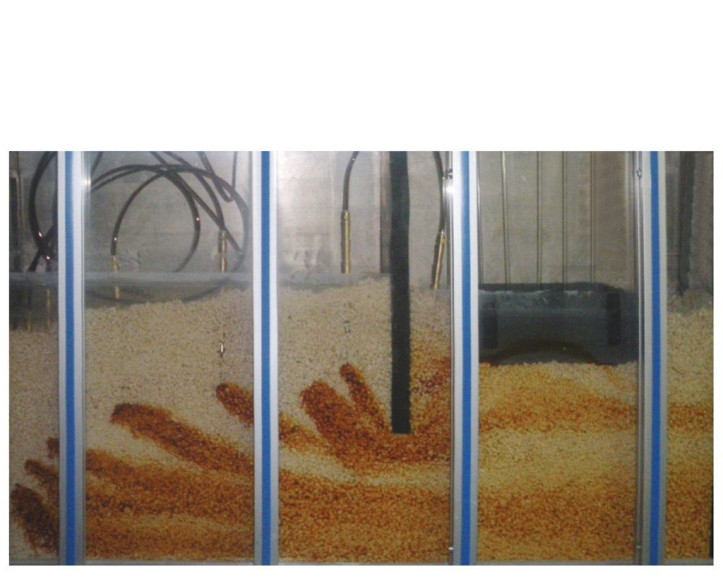

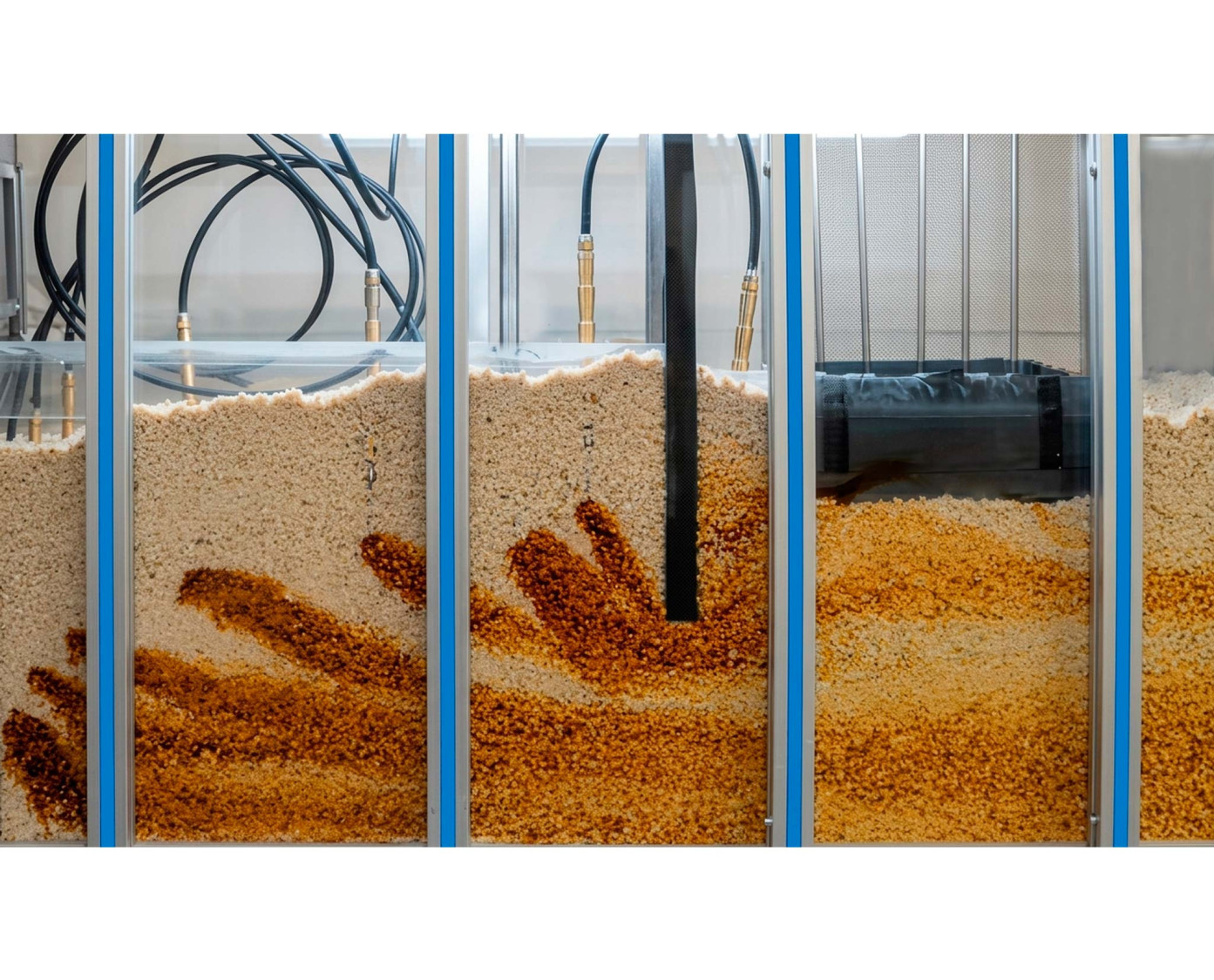

Pour vérifier les lignes d'écoulement, il existe un système d'injection de colorant. Ce système dispose d'un récipient de colorant et d'aiguilles d'injection par lesquelles le liquide s'écoule et qui sont insérées dans le sable du réservoir, près du côté méthacrylate pour les lignes de visualisation du flux.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Construction du filet d'écoulement.
  2. Visualisation de la ligne de flux.
  3. Vérification de la loi de Darcy.
  4. Comparaison des résultats expérimentaux avec des solutions analytiques.
  5. Déterminer les taux d'infiltration.
  6. Infiltration à travers un barrage en terre.
  7. Suintement sous un mur de palplanches.
  8. Contrôle des infiltrations à travers les sols perméables par drainage souterrain.
  9. Réduire la pression de soulèvement et la poussée latérale par drainage.
  10. Répartition de la pression de soulèvement sur les ouvrages hydrauliques.
  11. Comportement et formation de "sables mouvants".
  12. Drainer un site d'excavation à l'aide de puits.
  13. Stabilité d'un barrage en terre.
  14. Comparaison de la perméabilité en fonction de la granulométrie.
  15. Mur de palplanches :
  • Etude de la perméabilité du sol.
  • Visualisation des lignes de flux.
  • Calcul des lignes équipotentielles.
  • Répartition des pressions.
  1. Perméabilité de la nappe phréatique :
  • Etude de la perméabilité du sol.
  • Visualisation des lignes de flux.
  • Calcul des lignes équipotentielles.
  • Mesure de la vitesse d'infiltration.
  • Vérification de la loi de Darcy.
  1. Ecoulement à travers un barrage en terre :
  • Etude de la perméabilité du sol.
  • Visualisation des lignes de flux.
  • Calcul des lignes équipotentielles.
  • Répartition des pressions.
  • Effets de l'inclinaison de la couche.

Possibilités pratiques supplémentaires :

  1. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité PDFDC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité PDFDC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
