Description Générale

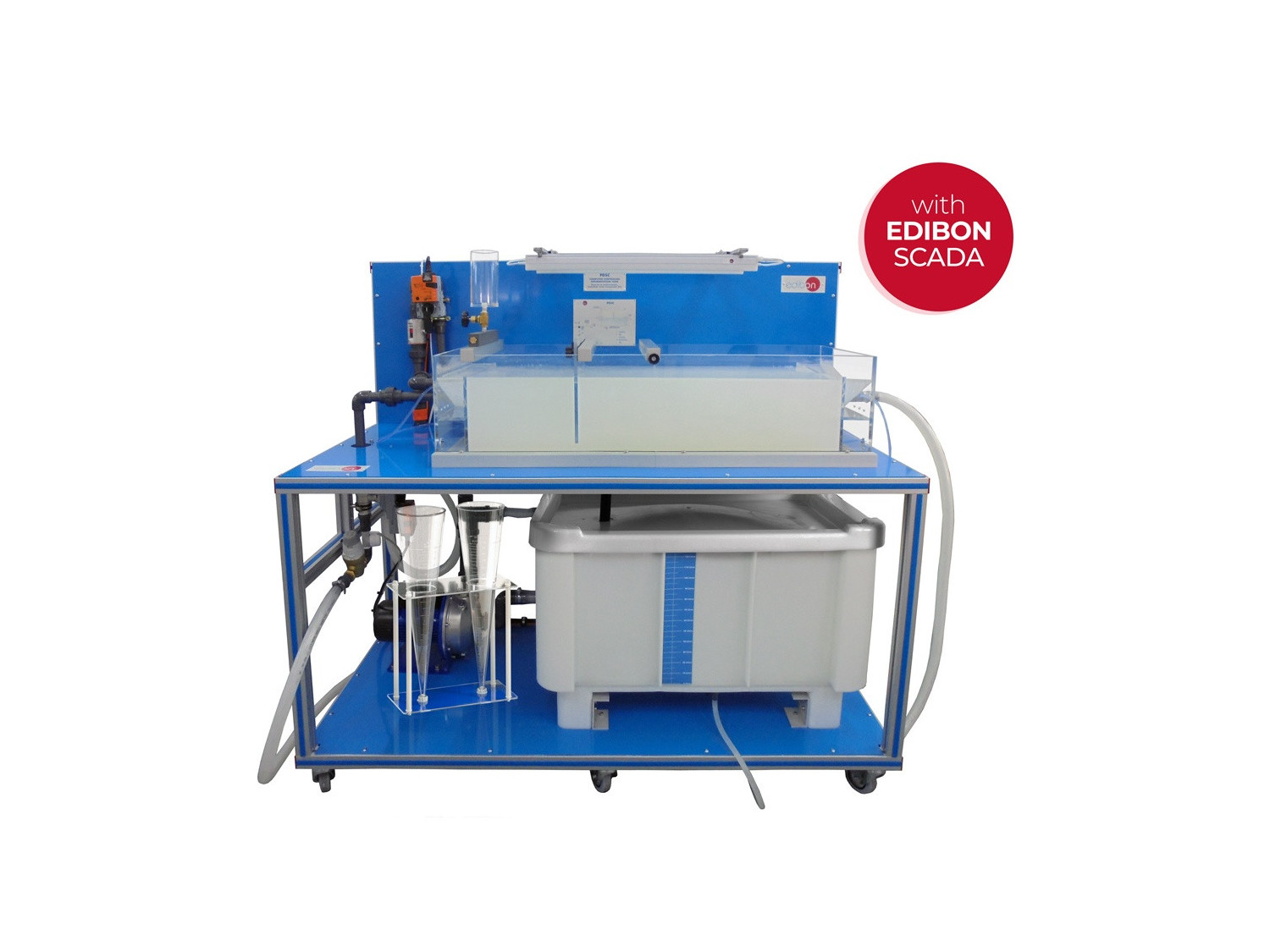

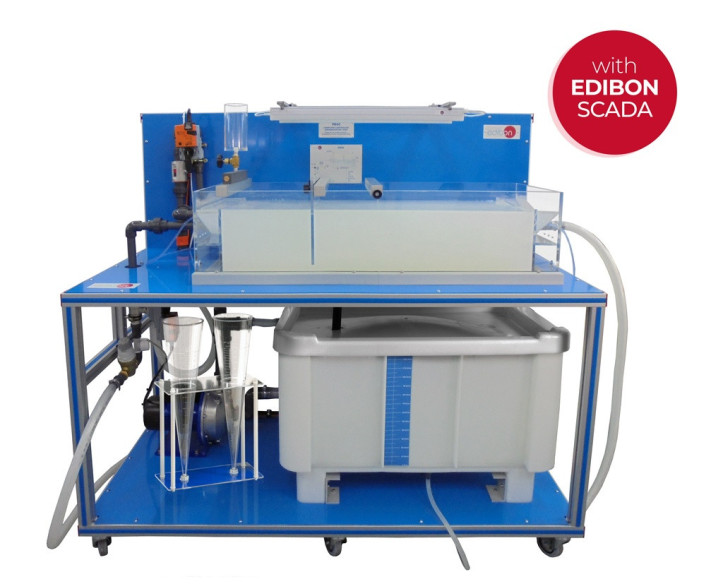

Le Réservoir de Sédimentation, Contrôlé par Ordinateur (PC), "PDSC", est une unité d'enseignement, conçue par EDIBON, pour démontrer le processus de sédimentation et de se familiariser avec le principe de sédimentation de particules discrètes dans un réservoir. Elle permettra également d'étudier les caractéristiques hydrauliques d'un bassin de sédimentation rectangulaire qui fonctionne en continu.

Comme il s'agit d'une unité de laboratoire, elle permet d'obtenir des conclusions valables sur son fonctionnement et de les appliquer au fonctionnement d'une unité de production à échelle réelle.

Le grand avantage de l'unité "PDSC" est que son réservoir de sédimentation est réalisé en matériau transparent. Ainsi, cela permet à l'étudiant de comprendre les principes de la sédimentation.

Ce fait permet de réaliser plusieurs pratiques, ainsi que de faciliter la compréhension des différentes variables qui influencent le processus.

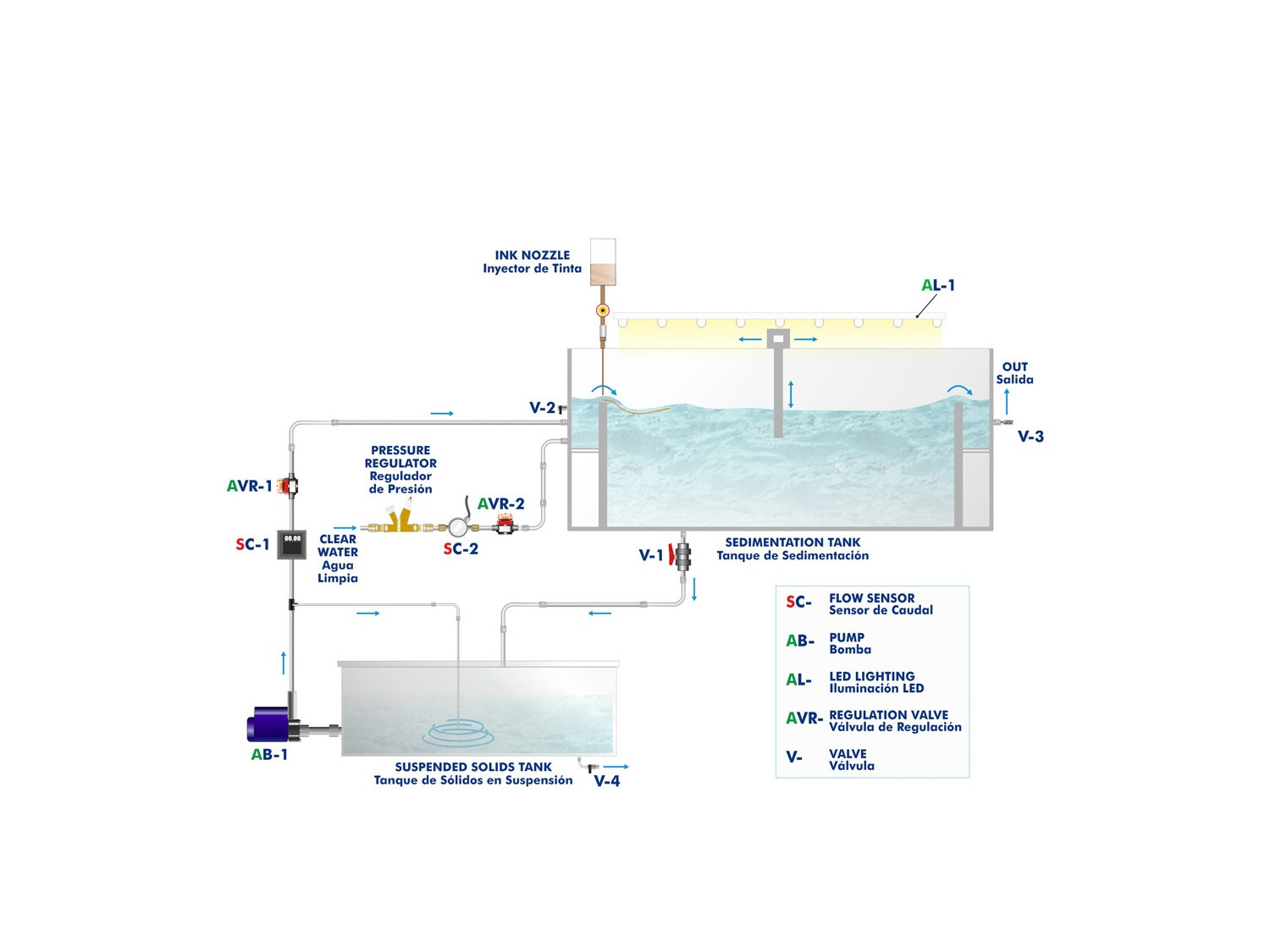

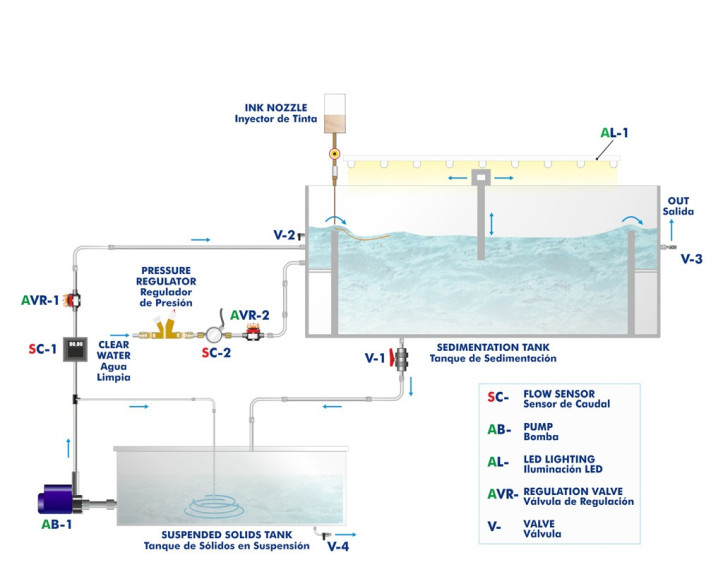

Les exercices pratiques commencent par la préparation d'une suspension dans le réservoir de suspension, placé dans la partie inférieure de l'unité. Une pompe contrôlée par ordinateur (PC) conduit la suspension du réservoir de sédimentation avec un débit sélectionné à l'aide d'une vanne de régulation contrôlée par ordinateur (PC) et mesuré par un débitmètre.

Cette suspension est mélangée avec de l'eau propre à l'entrée du réservoir de sédimentation. Le débit d'eau propre est contrôlé par une vanne de régulation commandée par ordinateur (PC) et un capteur de débit.

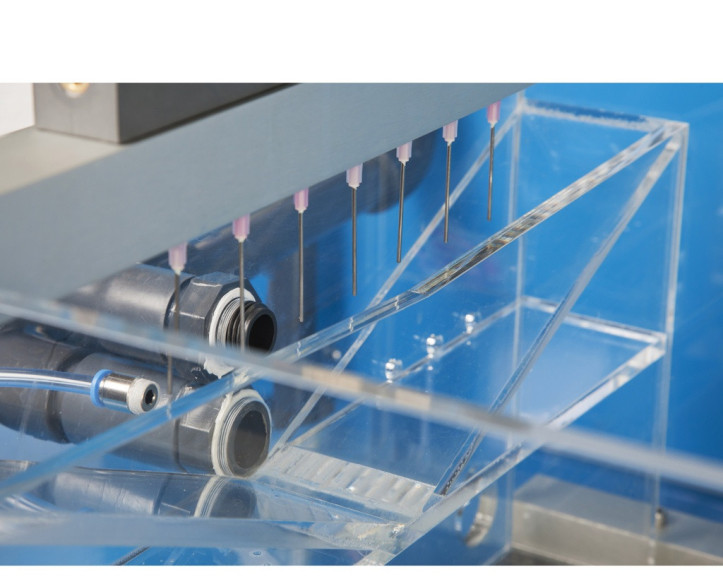

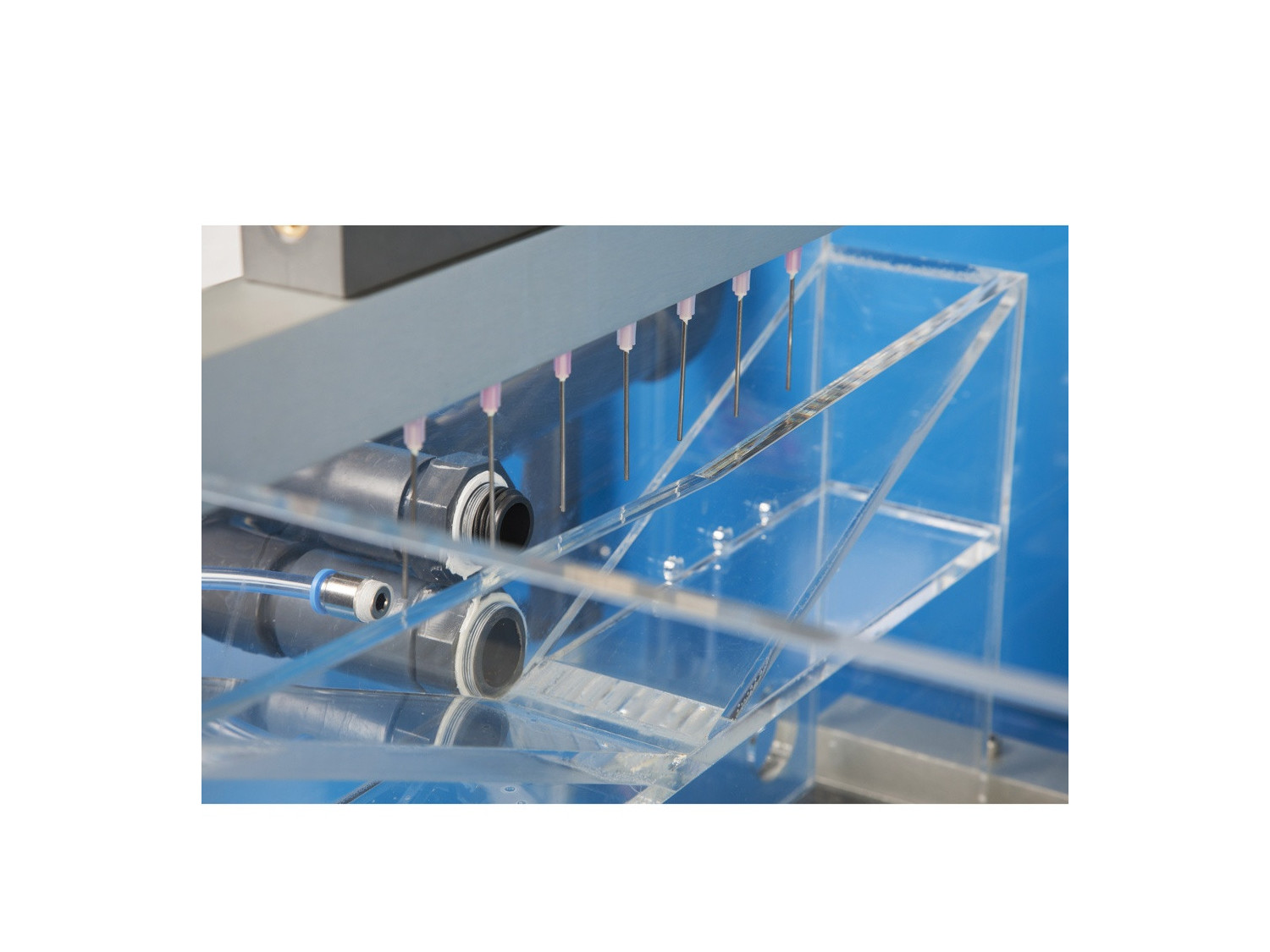

Une fois les fluides mélangés, le courant passe dans le réservoir de sédimentation par le déversoir d'entrée. Ici, les solides en suspension se déposent au fond.

La sortie de l'eau clarifiée se fait par le déversoir de sortie situé de l'autre côté du réservoir.

Il y a des valves d'échantillonnage à la fois dans le déversoir d'entrée et dans le déversoir de sortie qui permettent à l'étudiant d'analyser la qualité de l'eau.

L'unité dispose d'un système d'injection de colorant et de traceur, qui permet d'étudier les lignes de courant du fluide dans le réservoir de sédimentation.

Il dispose également de deux déflecteurs réglables en hauteur, qui peuvent être placés à n'importe quel endroit de la longueur du réservoir, ce qui facilite pour l'étudiant la possibilité de changer la direction des lignes de courant et son étude.

Il y a des lumières à led sur le côté supérieur du réservoir de sédimentation pour faciliter l'observation des conditions d'écoulement. Comme support pour la réalisation des exercices pratiques, les accessoires suivants sont fournis : deux cônes d'Imhoff et une éprouvette graduée de 1 l.

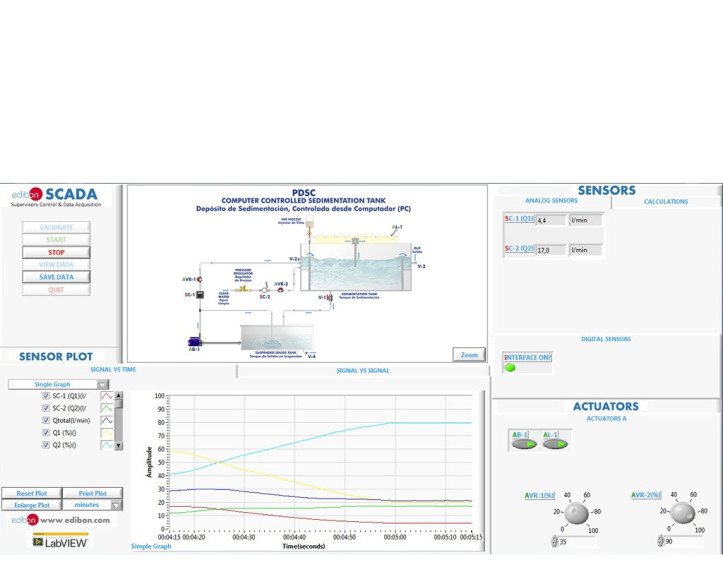

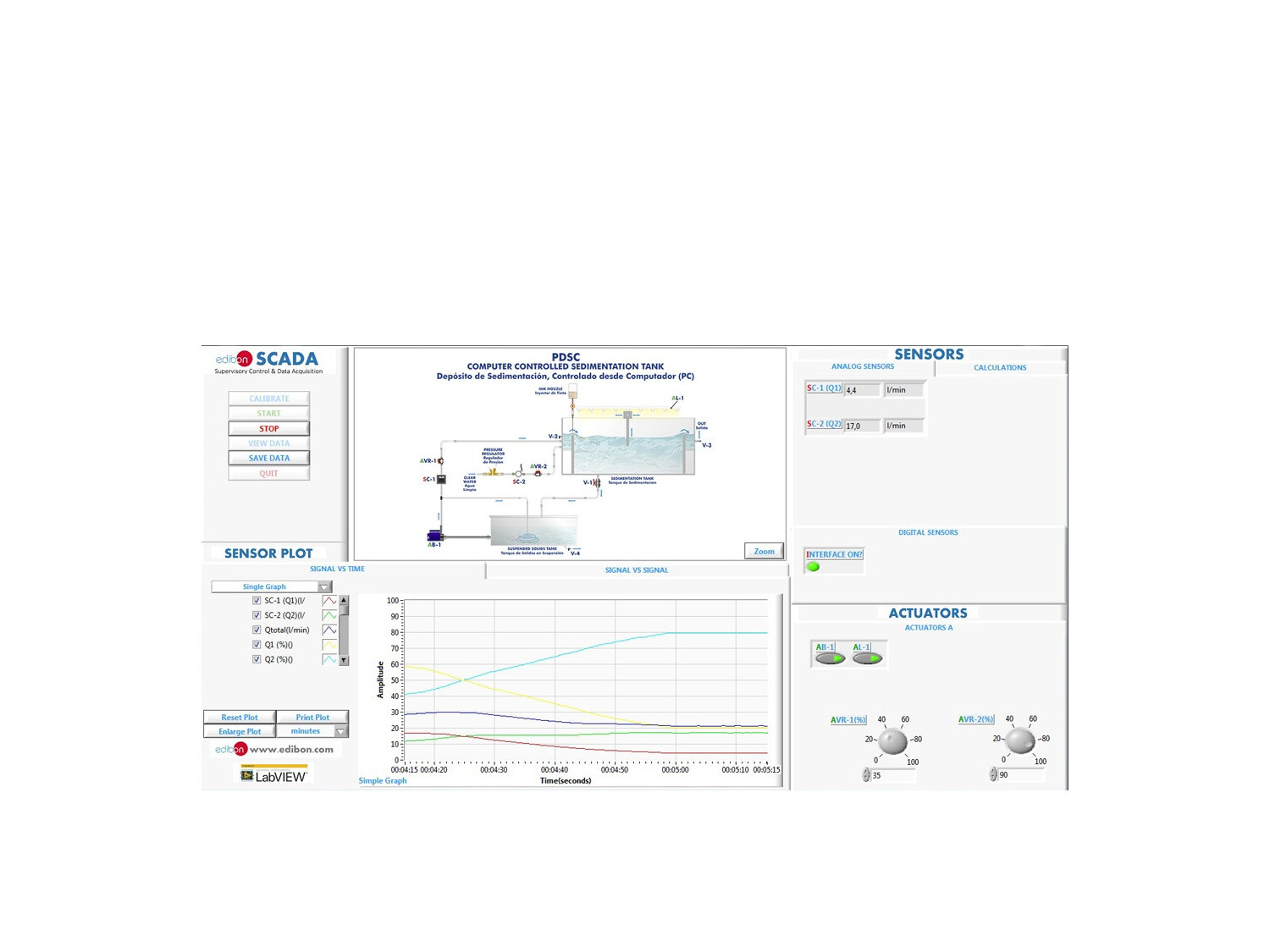

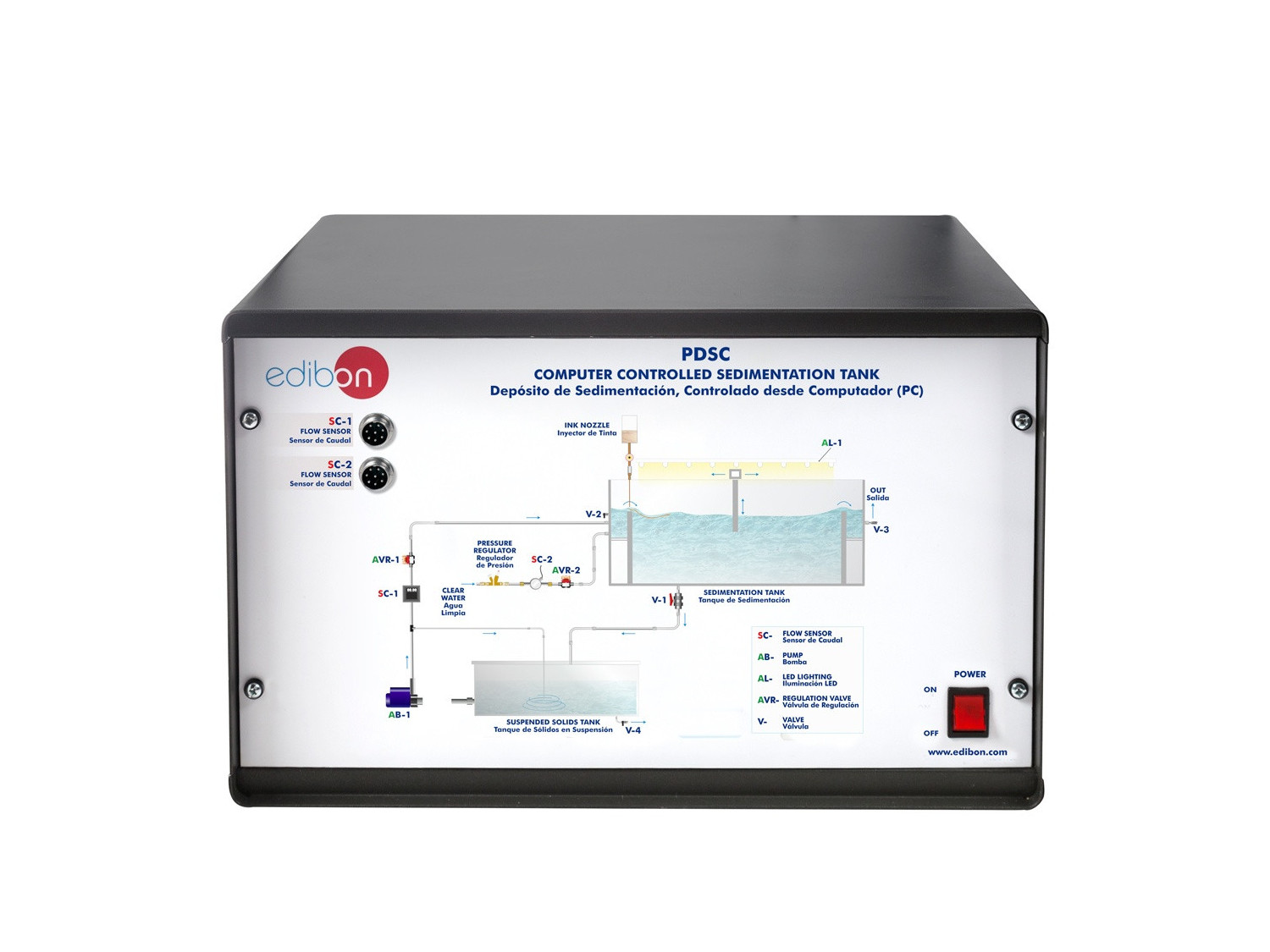

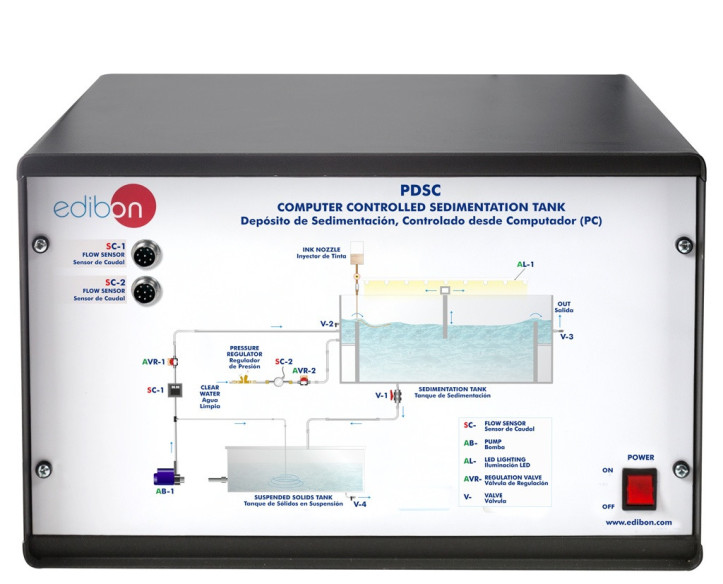

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Principaux éléments d'un système conçu pour séparer les solides dans un réservoir de sédimentation.
  2. Influence de la concentration des solides en suspension sur le processus de séparation.
  3. Influence du débit d'alimentation sur le processus de séparation.
  4. Influence de la position des déflecteurs sur le processus de séparation.
  5. Détermination de la charge hydraulique de surface pour différentes concentrations de solides en suspension.
  6. Recherche sur les conditions d'écoulement, détermination des courts-circuits d'écoulement et des espaces morts à l'aide d'un traceur à encre.
  7. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Comparaison de régimes d'écoulement réels avec des modèles d'écoulement idéalisés.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité PDSC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité PDSC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
