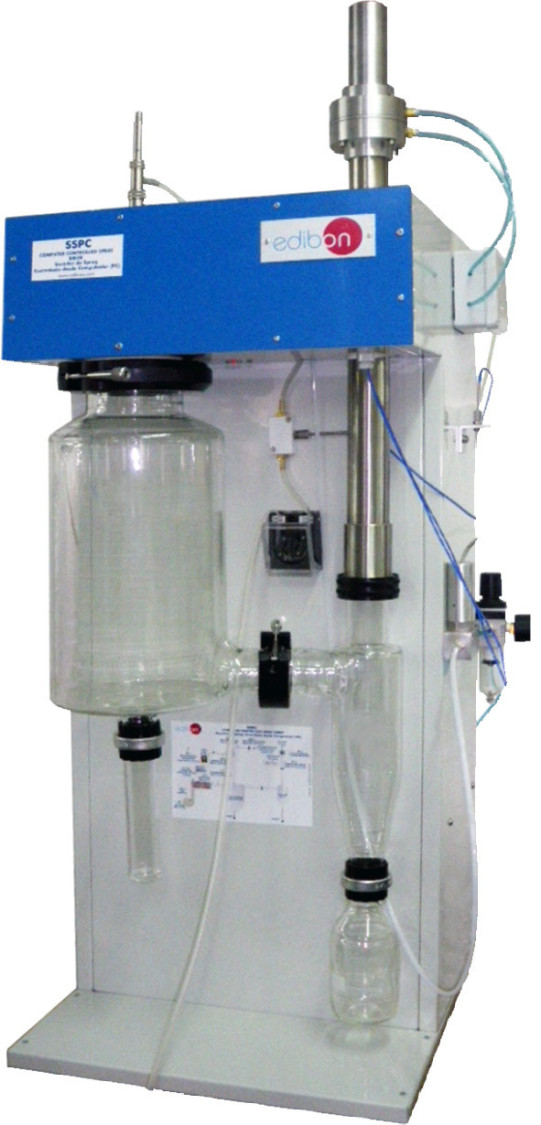

Unit: SSPC. Computer Controlled Spray Drier

COMPUTER CONTROLLED SPRAY DRIER - SSPC

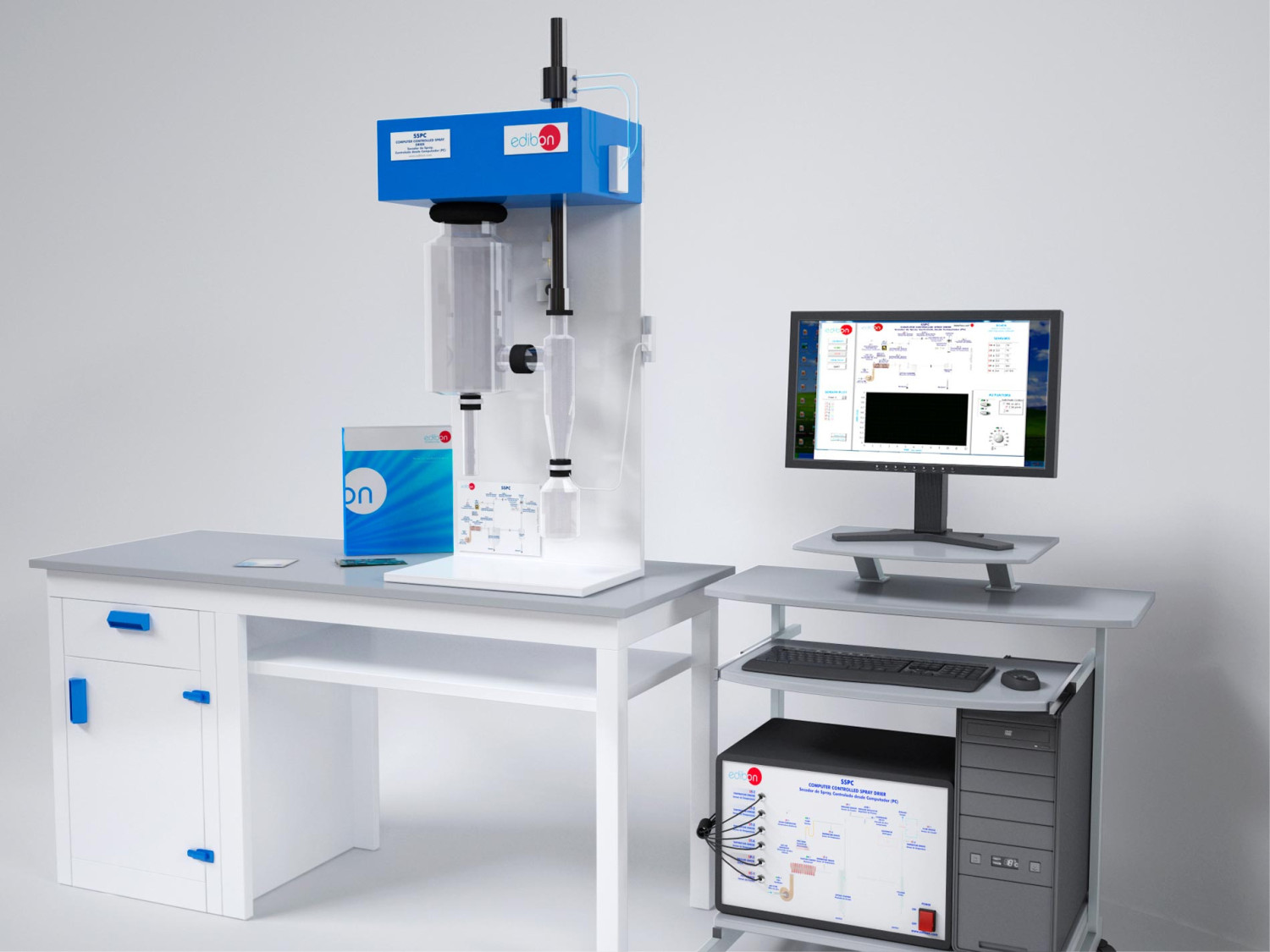

Complete SSPC Unit

COMPUTER CONTROLLED SPRAY DRIER - SSPC
COMPUTER CONTROLLED SPRAY DRIER - SSPC

SYSTEMES INNOVANTS

Le Séchoir en Spray, Contrôlé par Ordinateur (PC), "SSPC", permet d'étudier les processus qui impliquent des émulsions, des solutions, des suspensions et des solutions colloïdales aqueuses.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

11TV
 Laboratoire de Génie Chimique pour l'enseignement Technique et Professionnel
11HE
 Laboratoire de Génie Chimique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière
12TV
 Laboratoire de Technologie Alimentaire pour l'enseignement Technique et Professionnel
12HE
 Laboratoire de Technologie Alimentaire pour l'enseignement Supérieur

NOUVELLES LIÉES

NEW Food & Water technologies leaflets
NEW Food & Water technologies leaflets
Food Technology is a branch of Food Science based on multidisciplinary knowledge of nutrition, chemical analysis, physics, biochemistry and engineering. Water treatment technologies obtain drinking water, so necessary for our life. Both disciplines have become in recent years an indispensable...
Lire plus

Description Générale

Le Séchoir en Spray, Contrôlé par Ordinateur (PC), "SSPC", permet d'étudier les processus qui impliquent des émulsions, des solutions, des suspensions et des solutions colloïdales aqueuses.

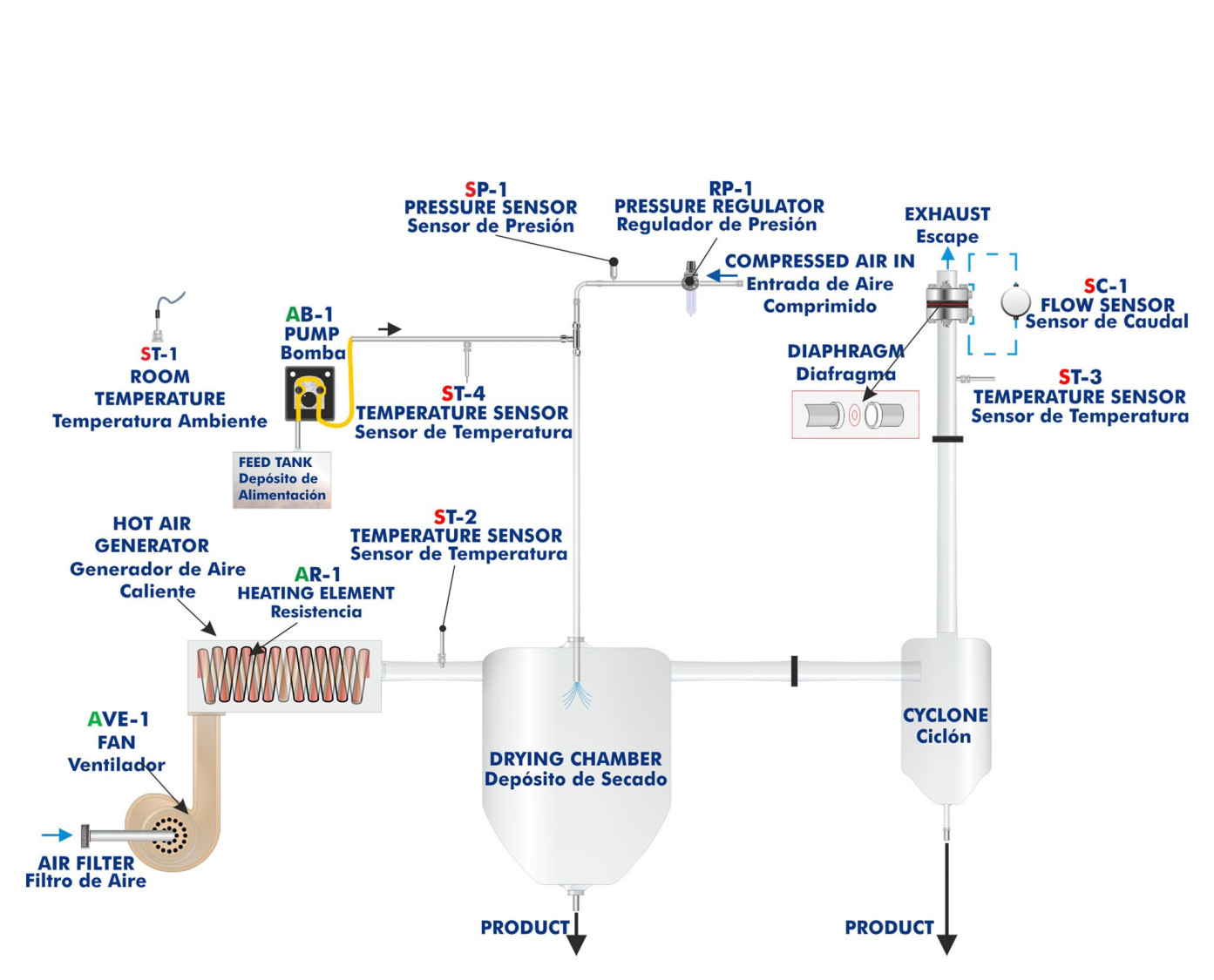

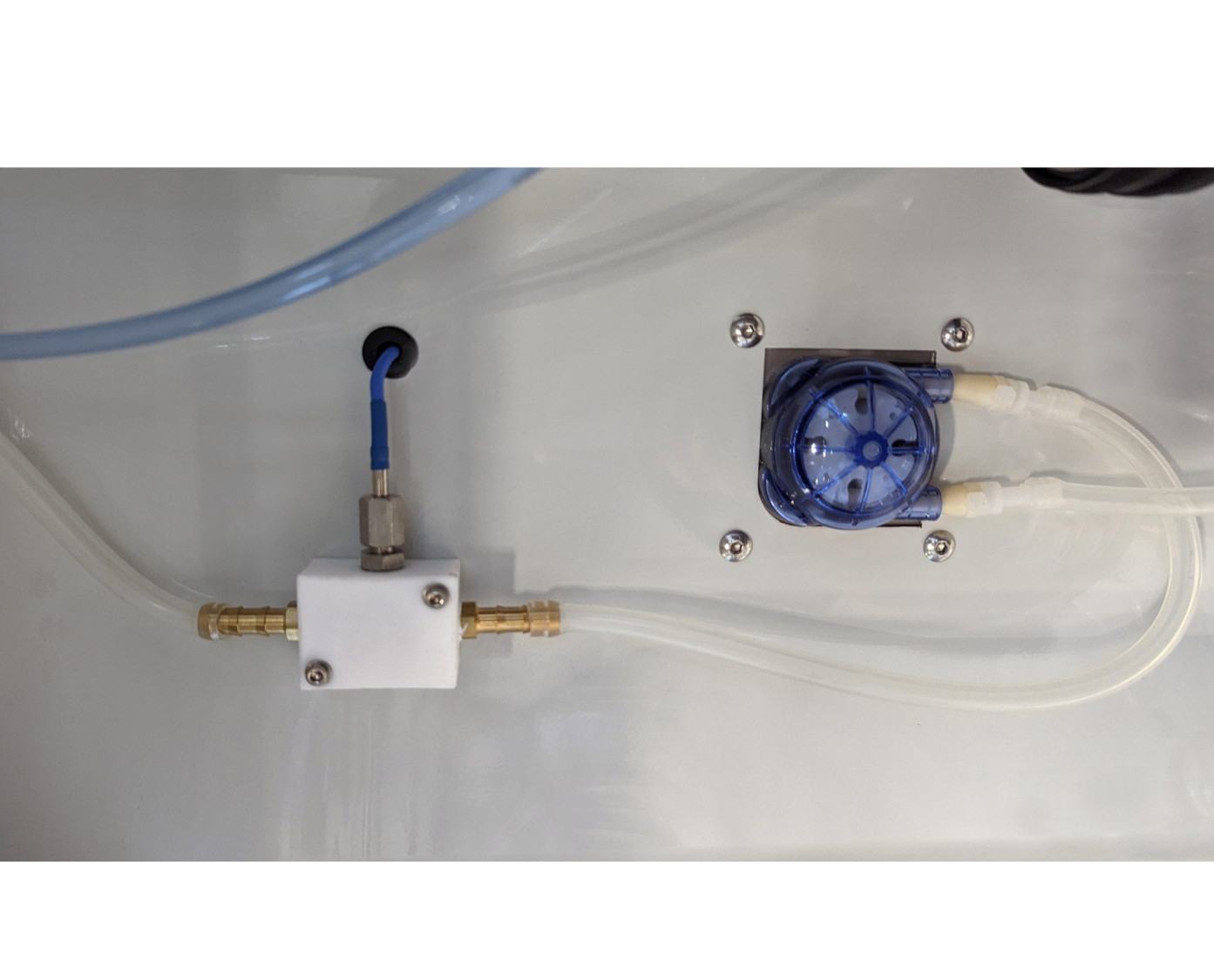

Une pompe péristaltique délivre l'échantillon liquide d'un récipient à travers un jet de petit diamètre dans la chambre de séchage. En même temps l'air comprimé entre dans le tube extérieur du jet, ce qui fait sortir le liquide sous forme d'un fin jet atomisé dans la chambre de séchage. L'air chauffé est soufflé à travers la chambre de séchage, évaporant le contenu liquide du spray atomisé.

Les particules solides du matériau sont séparées du flux d'air d'échappement par un cyclone et recueillies dans le flacon de collecte d'échantillons. Le flux d'air d'échappement est dirigé vers l'atmosphère ou vers un système d'extraction existant dans le laboratoire.

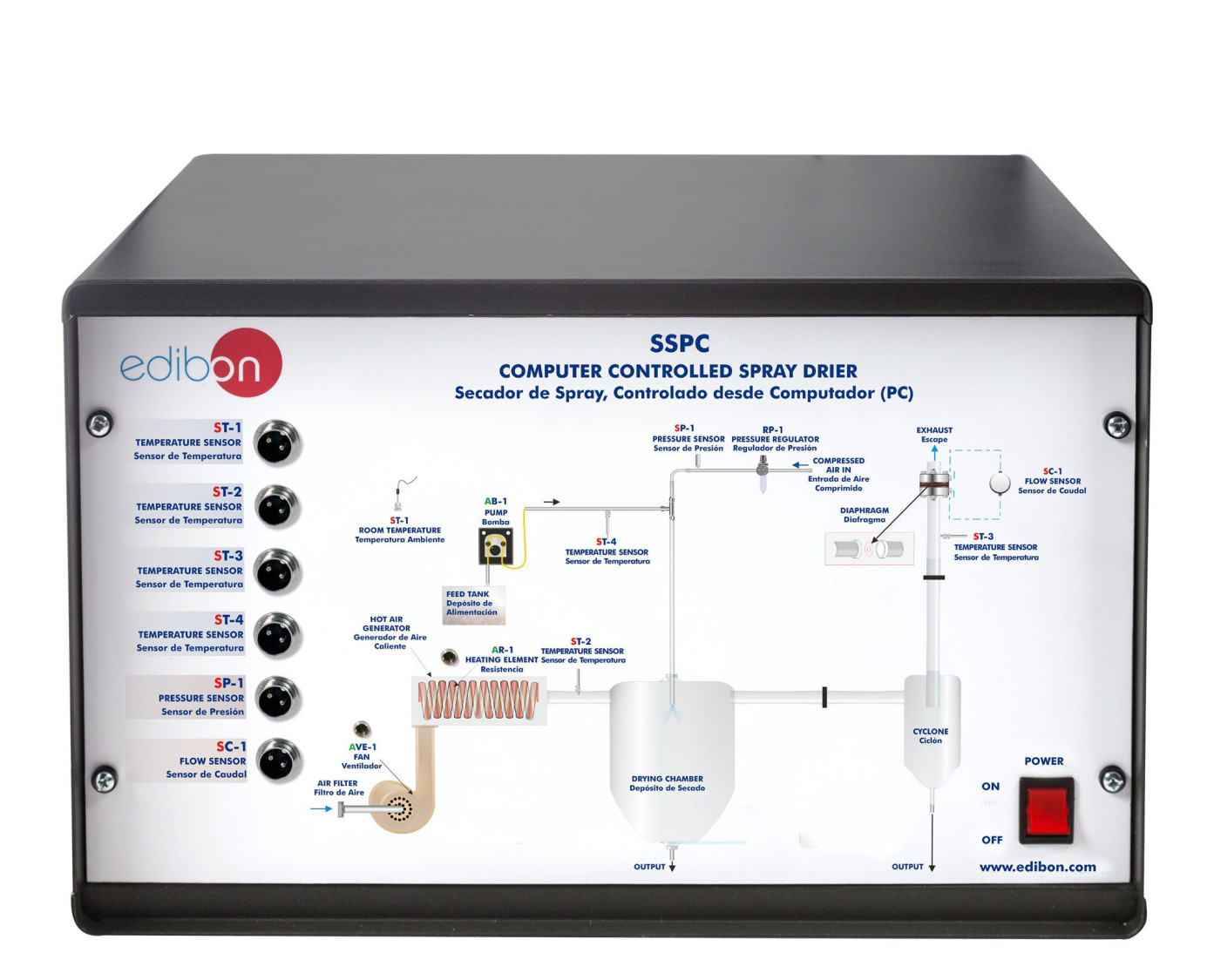

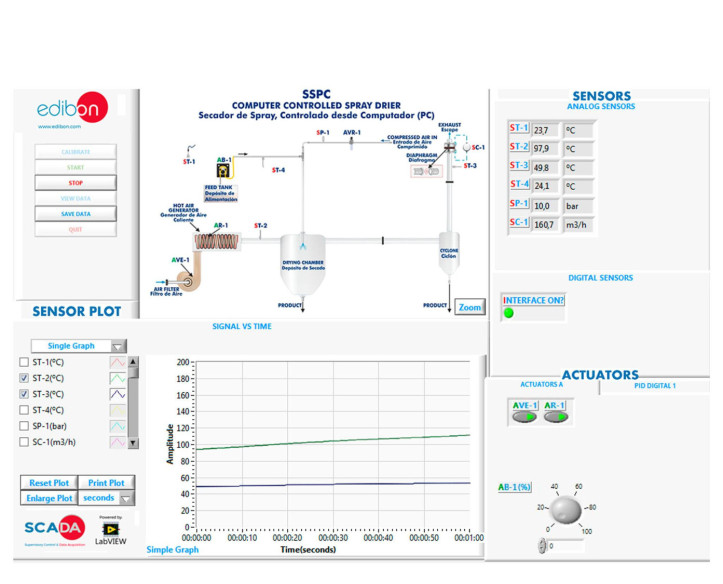

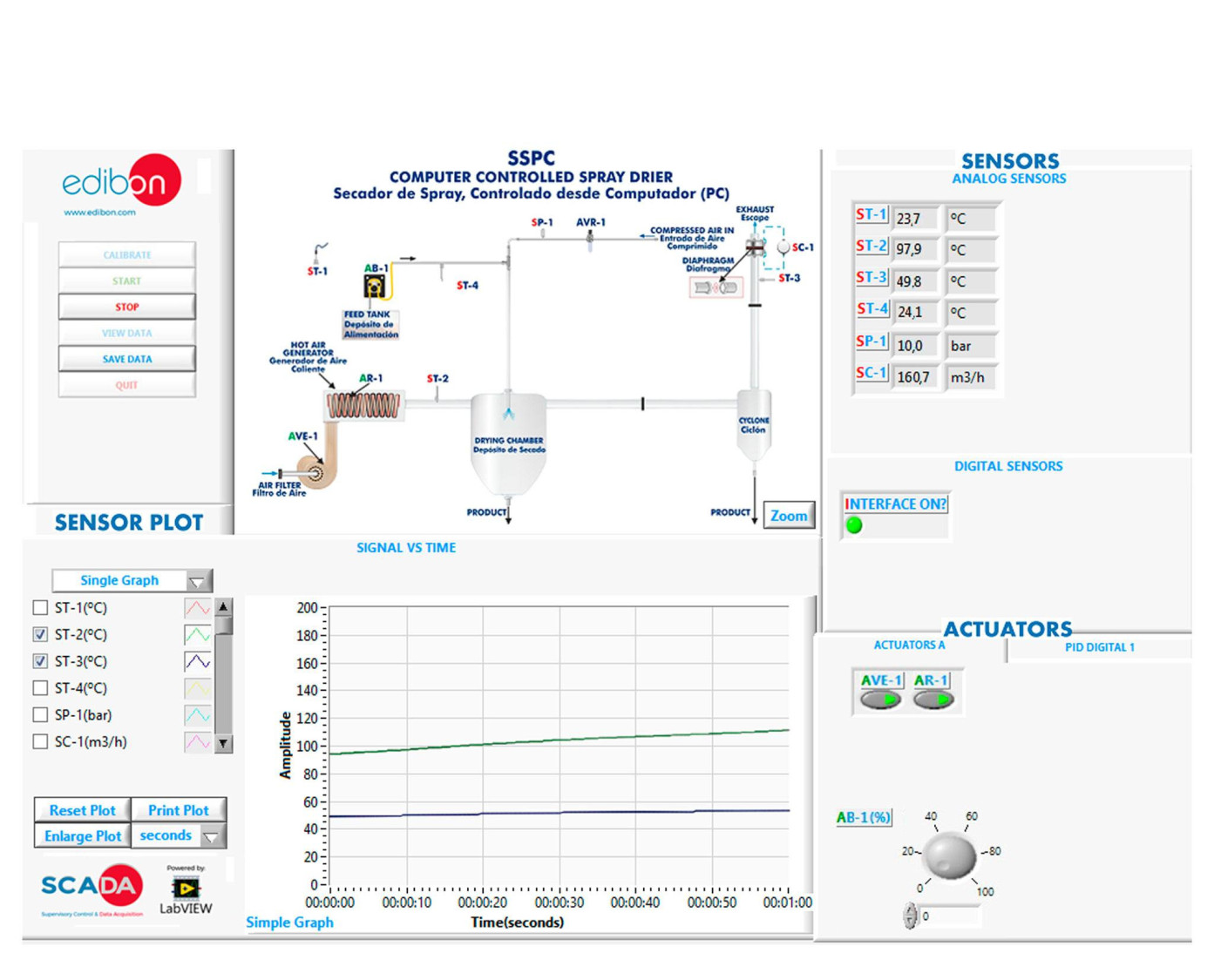

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Principe de fonctionnement d'un atomiseur.
  2. Effet de la taille des gouttes sur le processus de séchage.
  3. Effet de la température d'entrée d'air sur le processus de séchage.
  4. Effet du débit d'alimentation du produit sur le processus de séchage.
  5. Bilan massique d'un sécheur atomiseur.
  6. Efficacité du sécheur par pulvérisation.
  7. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Bilan énergétique d'un atomiseur.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité SSPC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité SSPC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
