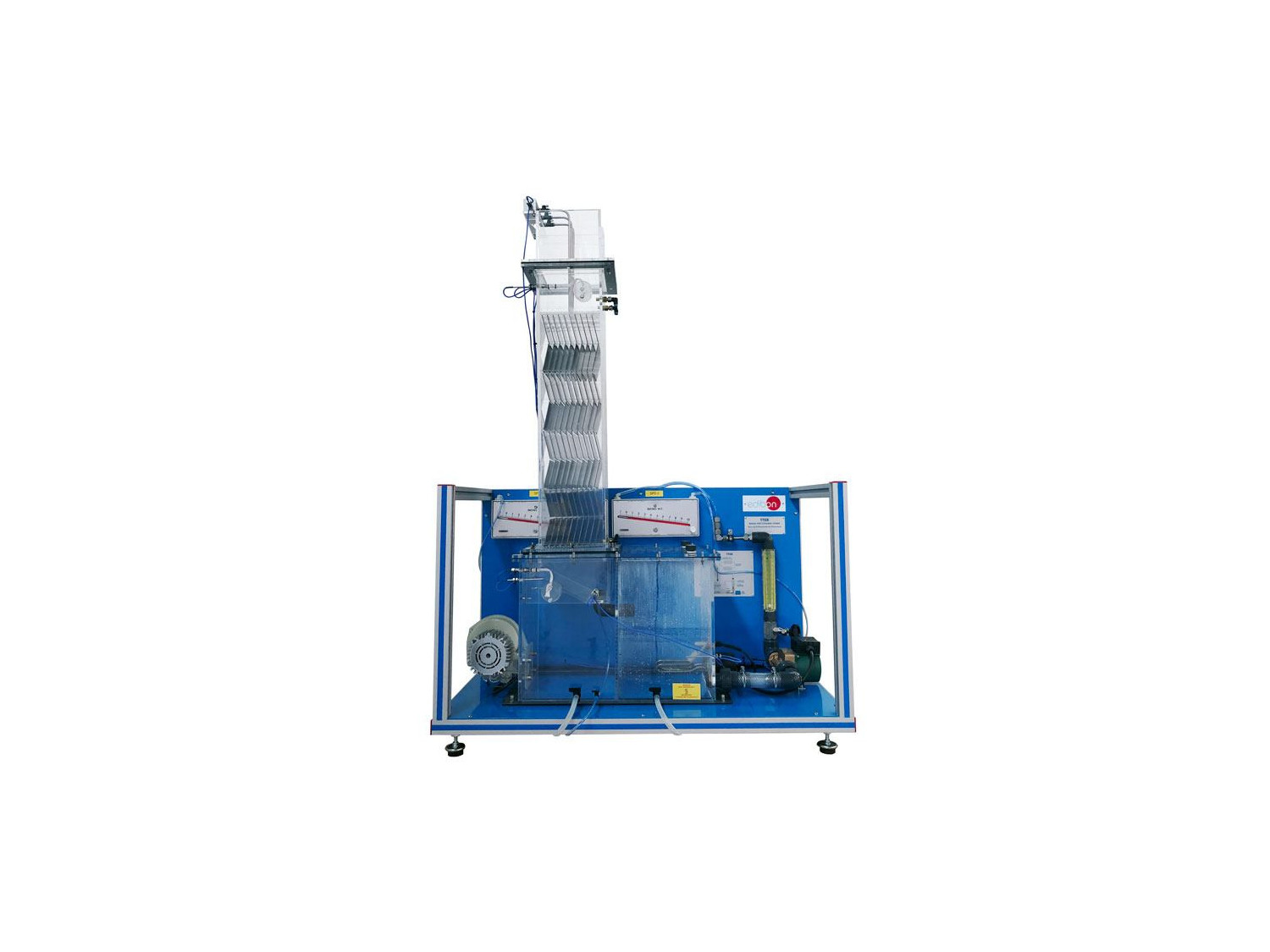

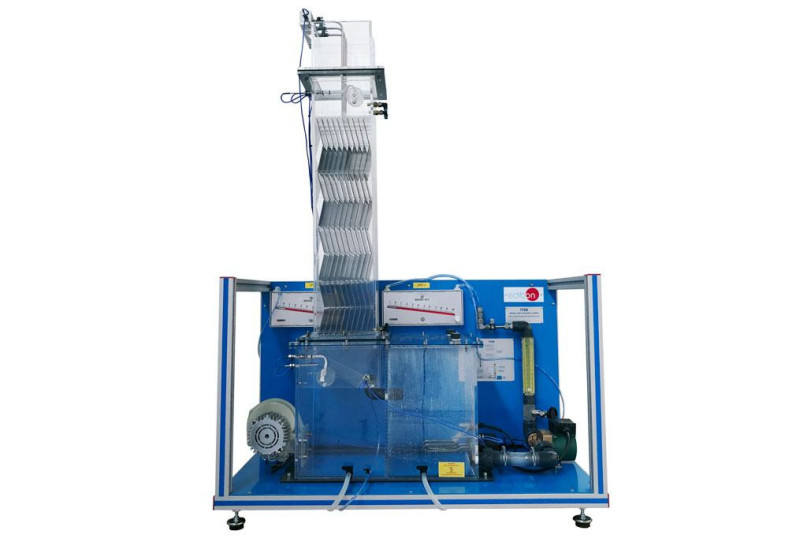

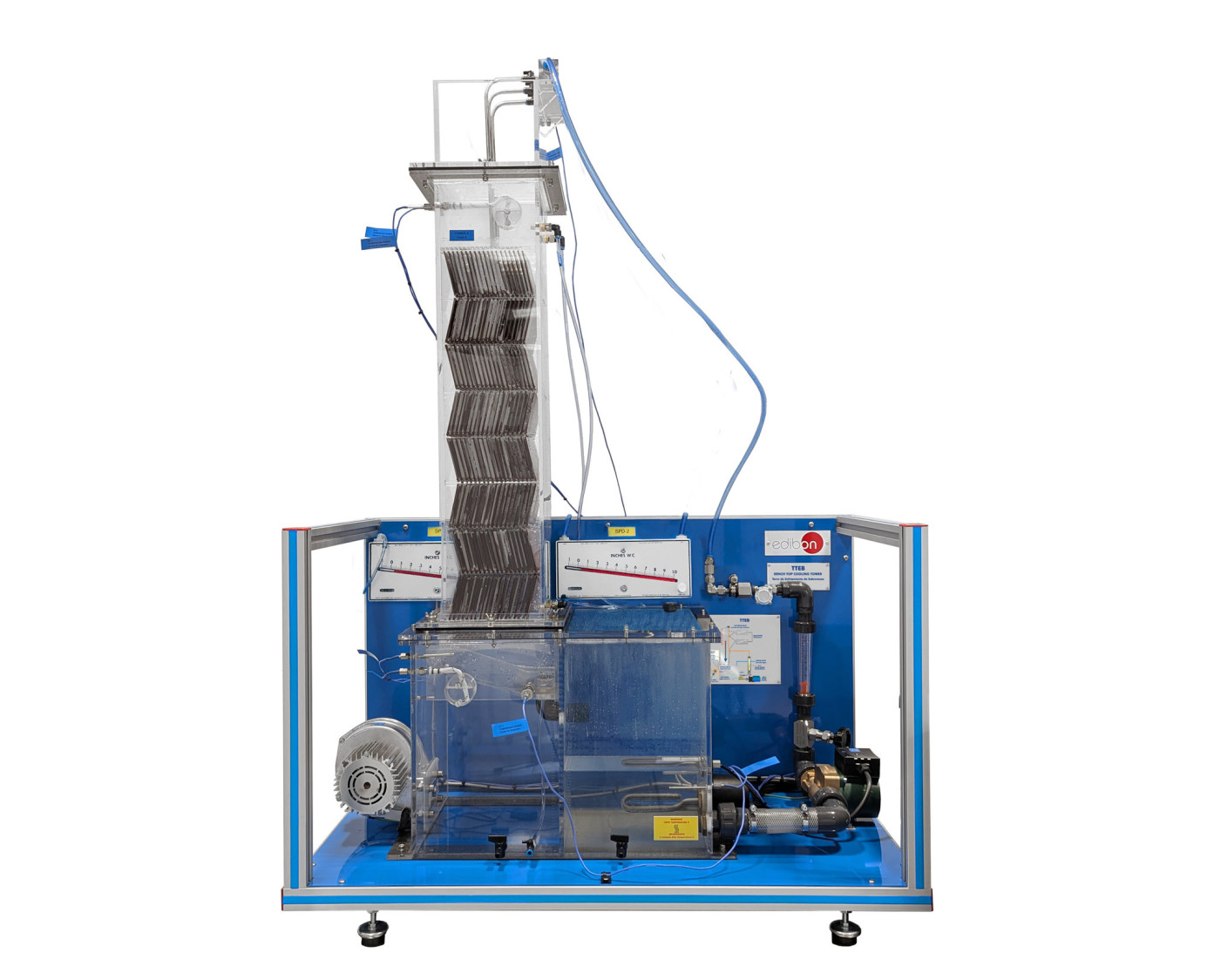

TTEB Tour de Refroidissement de Bureau

La Tour de Refroidissement de Bureau, "TTEB", conçue par EDIBON, permet l’étude détaillée du processus de refroidissement par évaporation dans un système ouvert avec contact direct air-eau. Grâce à son design compact et polyvalent, l’équipement facilite la compréhension des mécanismes de transfert de chaleur et de masse impliqués dans le fonctionnement des tours de refroidissement industrielles. Sa construction reproduit, à l’échelle de laboratoire, le comportement des systèmes réels utilisés pour la dissipation thermique dans les procédés industriels, offrant un outil de formation et de recherche de grande valeur technique.

L’équipement est composé d’un circuit fermé d’eau et d’un circuit ouvert d’air, où a lieu l’échange thermique. L’eau chaude est pompée depuis un réservoir équipé d’un élément chauffant et d’un contrôle de niveau vers la partie supérieure de la tour, où elle est uniformément distribuée avant de descendre à travers la colonne de refroidissement. Au cours de ce processus, l’eau transfère sa chaleur à l’air circulant en sens inverse, se refroidissant avant de retourner au réservoir.

La tour est équipée d’un ventilateur à commande électronique permettant un réglage précis du débit d’air, ainsi que d’une pompe assurant la circulation de l’eau. L’équipement dispose de capteurs de température positionnés de manière stratégique pour suivre l’évolution thermique de l’air et de l’eau pendant le processus. Cette instrumentation permet d’obtenir des mesures précises facilitant le calcul des bilans de matière et d’énergie, ainsi que l’analyse de l’efficacité globale du système.

La Tour de Refroidissement de Bureau, "TTEB", est livrée avec une colonne type "B", adaptée à l’étude générale du processus de refroidissement par évaporation et à l’évaluation des performances thermiques dans des conditions contrôlées.

Afin d’élargir les possibilités expérimentales, différentes colonnes interchangeables avec diverses densités de garnissage peuvent être incorporées, ce qui permet d’analyser comment la géométrie et la surface spécifique du matériau de garnissage influencent les performances du processus et la capacité de refroidissement. Ainsi, l’équipement offre une grande flexibilité pour comparer le comportement de différentes configurations de tour :

• Colonne optionnelle type "A" pour TTEB, permettant l’étude du refroidissement avec une faible densité de garnissage et une surface de contact réduite.
• Colonne optionnelle type "C" pour TTEB, conçue avec une densité moyenne de garnissage pour analyser l’influence de la surface spécifique sur l’efficacité thermique.
• Colonne optionnelle type "D" pour TTEB, permettant des études avancées de transfert de chaleur et de masse.
• Colonne optionnelle type "E" pour TTEB, destinée à des expériences avec une densité de garnissage élevée et une grande surface d’échange.

Dans la partie supérieure de la colonne comme dans la partie inférieure, à l’intérieur du réservoir, se trouvent des hygromètres avec capteurs de température à bulbe humide et à bulbe sec, permettant d’évaluer les conditions psychrométriques de l’air pendant le processus.

La "TTEB" comprend une console électronique équipée de connexions pour capteurs, d’un affichage numérique, d’un contrôle pour l’élément chauffant, d’interrupteurs pour la pompe et le ventilateur, ainsi que d’un régulateur de vitesse du ventilateur.
