AE-PLC-MS Usine-école de Mélange

6.2.5.2.- TRAITEMENT DES APPLICATIONS DE POSTES DE TRAVAIL

SYSTEMES INNOVANTS

La Usine-école de Mélange "AE-PLC-MS" a été conçue par EDIBON pour étudier la gestion d’un système de mélange.

Voir description générale

Catalogue

Spécifications du Concours

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

Description Générale

La Usine-école de Mélange, "AE-PLC-MS", conçue par EDIBON, est une usine-école contrôlée par un automate programmable (PLC). Elle se compose de trois réservoirs contenant différents liquides. Ces liquides sont pompés et mélangés dans la cuve du réacteur à l’aide d’une pompe et de différentes vannes. Le système est équipé de capteurs de niveau et de débit permettant d’obtenir un mélange précis.

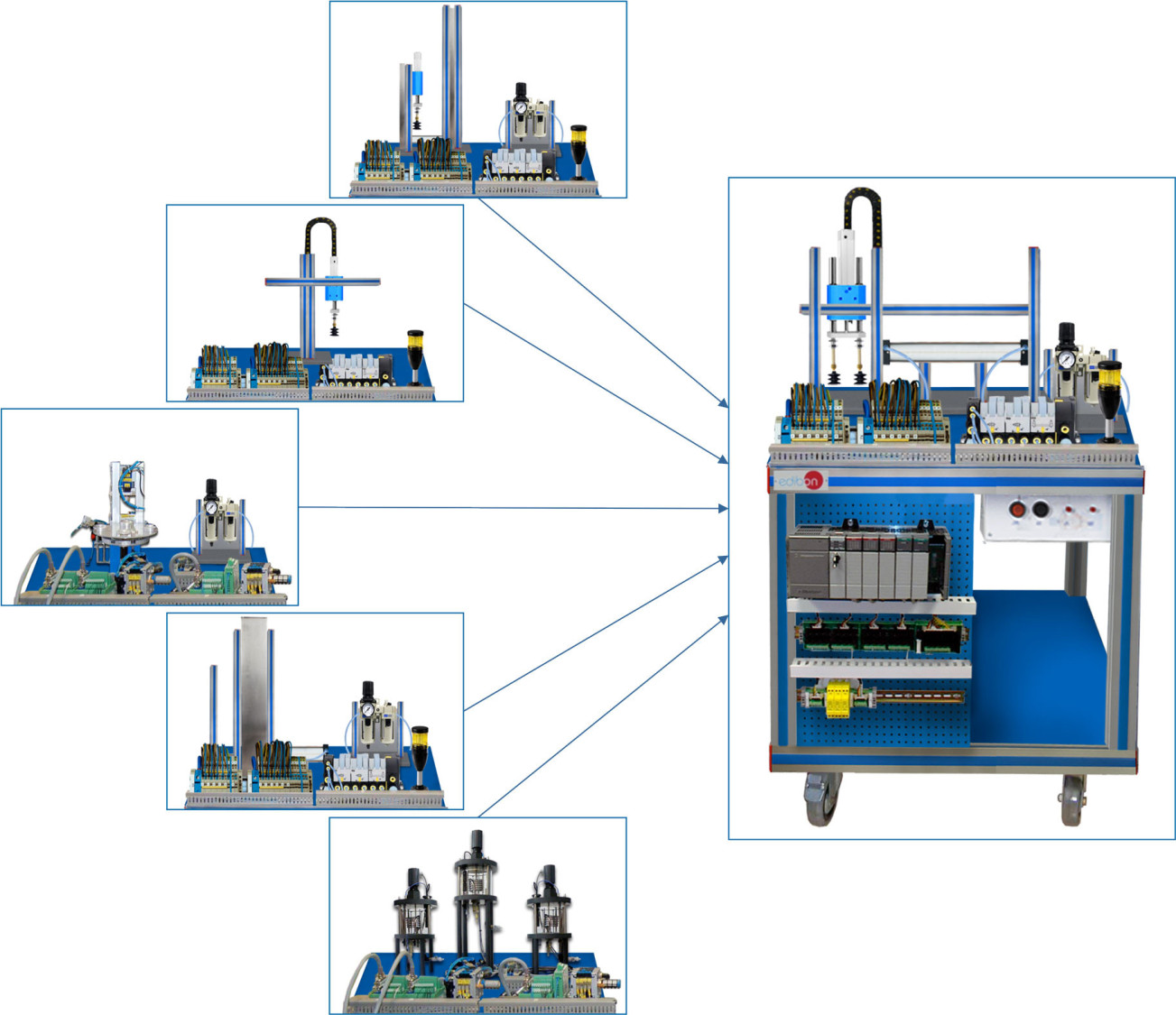

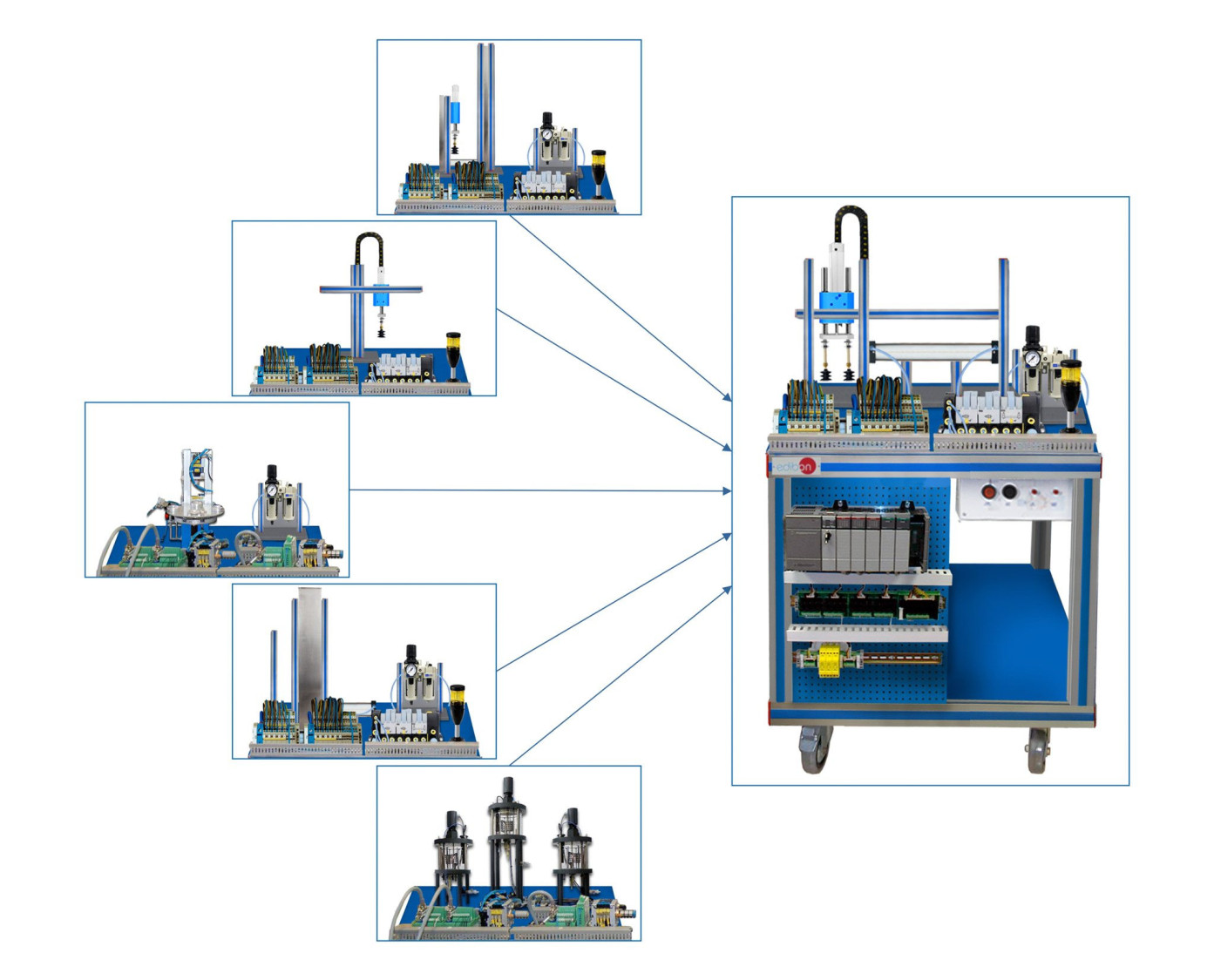

La usine-école "AE-PLC-MS" est conçue comme un système modulaire afin de faciliter la compréhension de l’unité.

Les principaux composants sont :

Le PLC : il se compose de l’unité CPU et de tous les modules supplémentaires nécessaires au bon fonctionnement du usine-école.
Le Panneau de Contrôle : avec boutons marche/arrêt, bouton d’arrêt d’urgence, bouton de réinitialisation, voyants lumineux pour afficher l’état actuel du processus, etc.
Le Circuit Pneumatique : contient les électrovannes, composants de pression, filtres et régulateurs nécessaires pour assurer le bon fonctionnement de l’ usine-école.
Le Usine-école : il est composé de véritables composants industriels utilisés par les systèmes de table rotative tels que des capteurs de feuille, des capteurs de présence, un moteur à courant continu, des capteurs inductifs, une table rotative à 8 positions, etc.

Le "AE-PLC-MS" est un usine-école indépendant qui peut fonctionner seul et/ou en conjonction avec un autre usine-école pour constituer un système de fabrication flexible complet*.

* La liste des produits des systèmes de fabrication flexibles est disponible dans la zone "6.-MÉCATRONIQUE, AUTOMATISATION ET COMPUMECHATRONICS".

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Introduction au Système de Fabrication Flexible (FMS).
Introduction à la pneumatique et à l’électropneumatique.
Introduction à la technologie du vide.
Étude de la détection par capteurs.
Configuration d’une application pneumatique.
Commande manuelle du système de mélange automatique.
Commande automatique du système de mélange automatique.
Modification des paramètres du système de mélange automatique.
Optimisation du temps de cycle du processus.
Étude et analyse des défauts introduits dans le processus à l’aide du module de génération de défauts.
