AE-PLC-CP Usine-école de Contrôle de Processus

6.2.5.2.- TRAITEMENT DES APPLICATIONS DE POSTES DE TRAVAIL

CONTROL PROCESSES WORKSTATION - AE-PLC-CP

SYSTEMES INNOVANTS

La Usine-école de Contrôle de Processus, "AE-PLC-CP", a été conçue par EDIBON pour étudier la manière dont un système industriel automatique assure le contrôle de différents procédés régulés par des régulateurs industriels indépendants.

Voir description générale

Catalogue

Spécifications du Concours

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

Description Générale

a Usine-école de Contrôle de Processus, "AE-PLC-CP", conçue par EDIBON, est une usine-école de contrôle des processus pilotée par un automate programmable (PLC) qui coordonne le fonctionnement de trois contrôleurs industriels régulant simultanément les processus de niveau, de débit, de température et de pression.

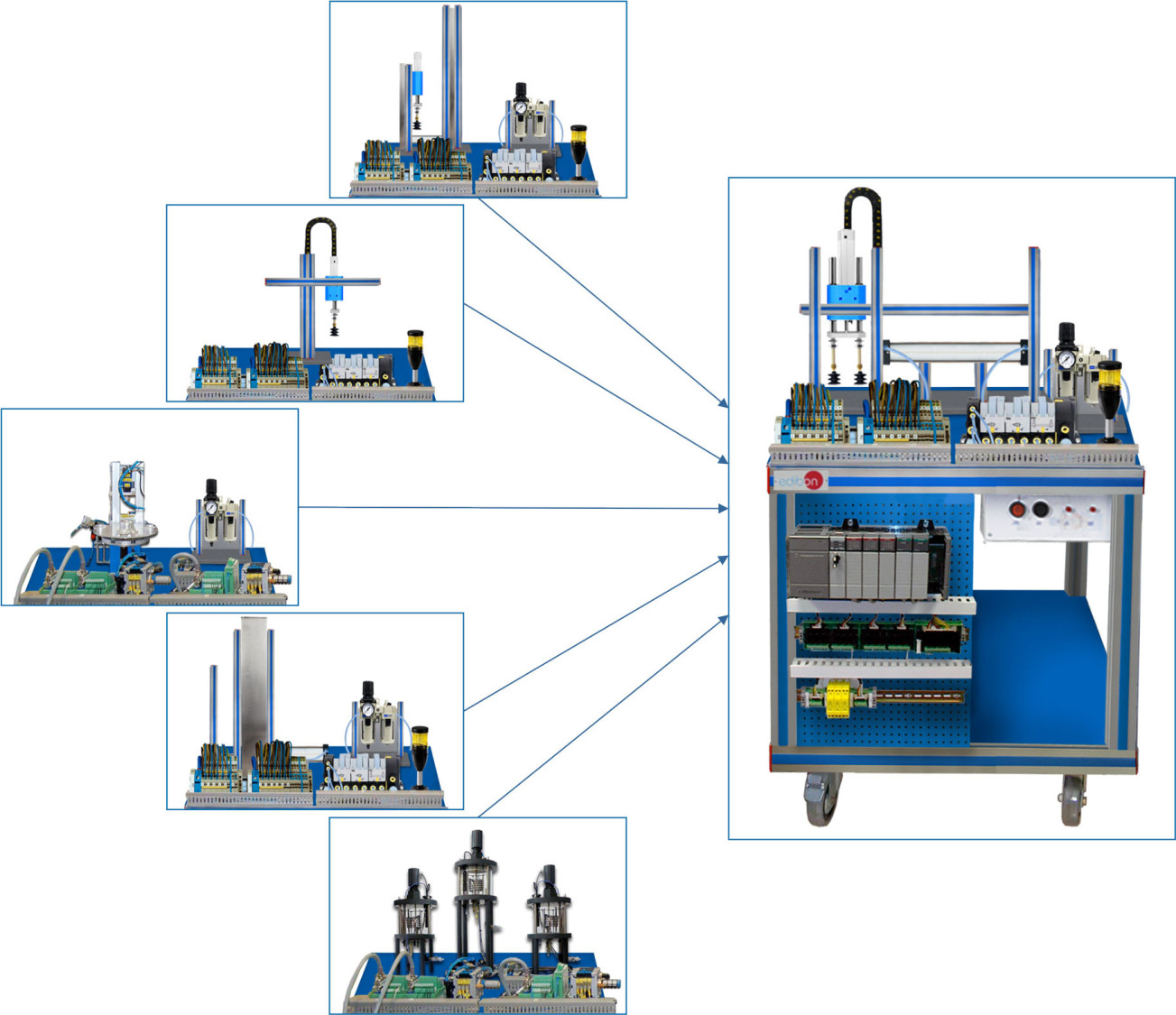

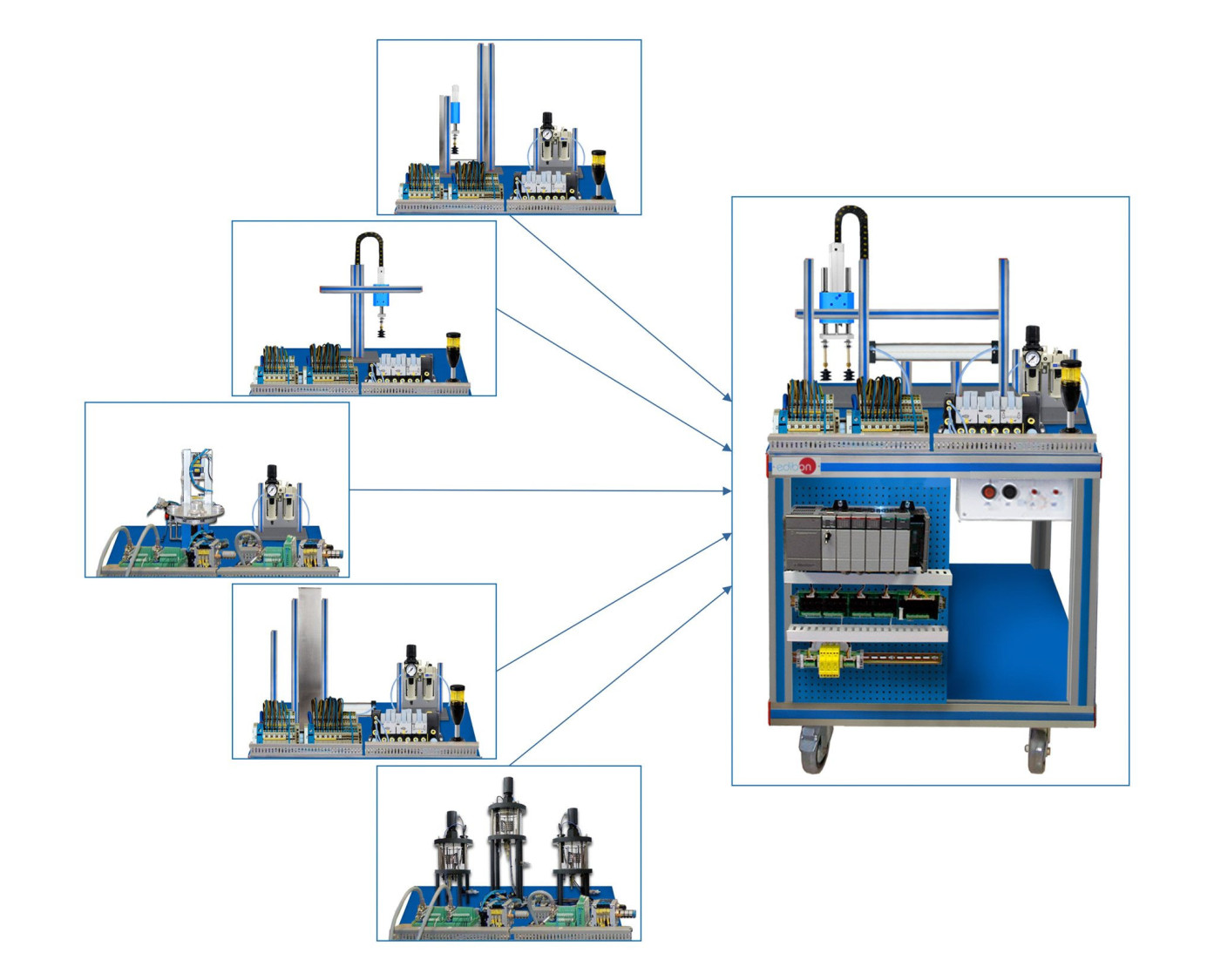

La usine-école "AE-PLC-CP" est conçue comme un système modulaire afin de faciliter la compréhension de l’unité.

Ses principaux composants sont les suivants :

Le PLC : il se compose de l’unité CPU et de tous les modules supplémentaires nécessaires au bon fonctionnement du usine-école.
Le Panneau de Contrôle : avec boutons marche/arrêt, bouton d’arrêt d’urgence, bouton de réinitialisation, voyants lumineux pour afficher l’état actuel du processus, etc.
Le Circuit Pneumatique : contient les électrovannes, composants de pression, filtres et régulateurs nécessaires pour assurer le bon fonctionnement de l’usine-école.
Le Usine-école : il est composé de véritables composants industriels utilisés par les systèmes de table rotative tels que des capteurs de feuille, des capteurs de présence, un moteur à courant continu, des capteurs inductifs, une table rotative à 8 positions, etc.

Le "AE-PLC-CP" est un usine-école indépendant qui peut fonctionner seul et/ou en conjonction avec un autre usine-école pour constituer un système de fabrication flexible complet*.

* La liste des produits des systèmes de fabrication flexibles est disponible dans la zone "6.-MÉCATRONIQUE, AUTOMATISATION ET COMPUMECHATRONICS".

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Introduction au Système de Fabrication Flexible (FMS).
Introduction à la pneumatique et à l’électropneumatique.
Introduction à la technologie du vide.
Étude de la détection par capteurs.
Configuration d’une application pneumatique.
Commande manuelle d’un système industriel automatique réalise le contrôle des procédés.
Commande automatique d’un système industriel automatique réalise le contrôle des procédés.
Modification des paramètres du processus industriel automatique réalise le contrôle des procédés.
Optimisation du temps de cycle du processus.
Étude et analyse des défauts introduits dans le processus à l’aide du module de génération de défauts.

ÉLÉMENTS REQUIS

ÉLÉMENTS SUPPLÉMENTAIRES RECOMMANDÉS
