FPCC Unité pour l'Étude de l'Écoulement dans les Colonnes de Remplissage, Contrôlée par Ordinateur (PC)

11.1.8.- ABSORPTION ET ADSORPTION
COMPUTER CONTROLLED UNIT TO STUDY FLOW THROUGH PACKED COLUMNS - FPCC

Unité : FPCC. Unité pour l'Étude de l'Écoulement dans les Colonnes de Remplissage, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED UNIT TO STUDY FLOW THROUGH PACKED COLUMNS - FPCC

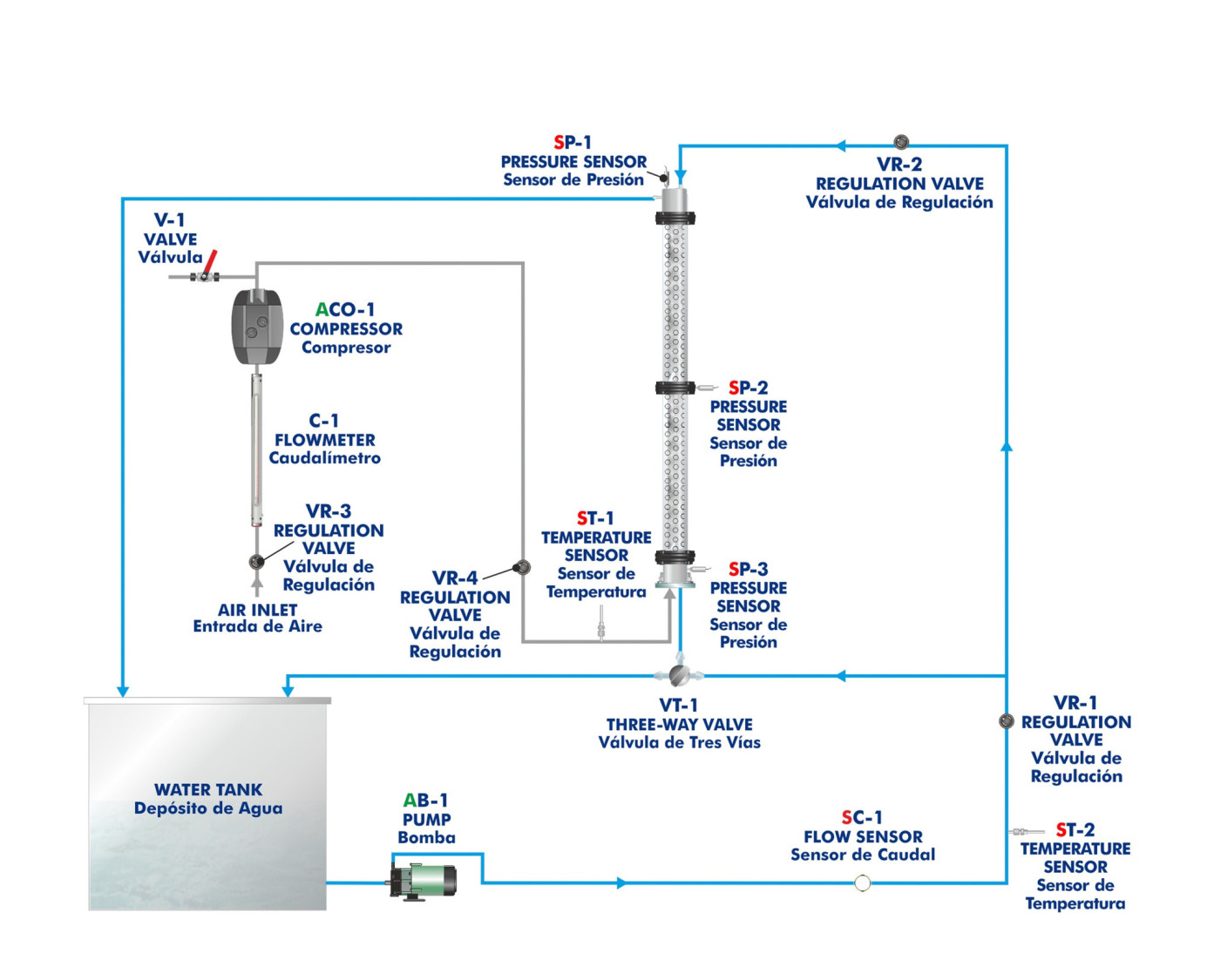

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED UNIT TO STUDY FLOW THROUGH PACKED COLUMNS - FPCC

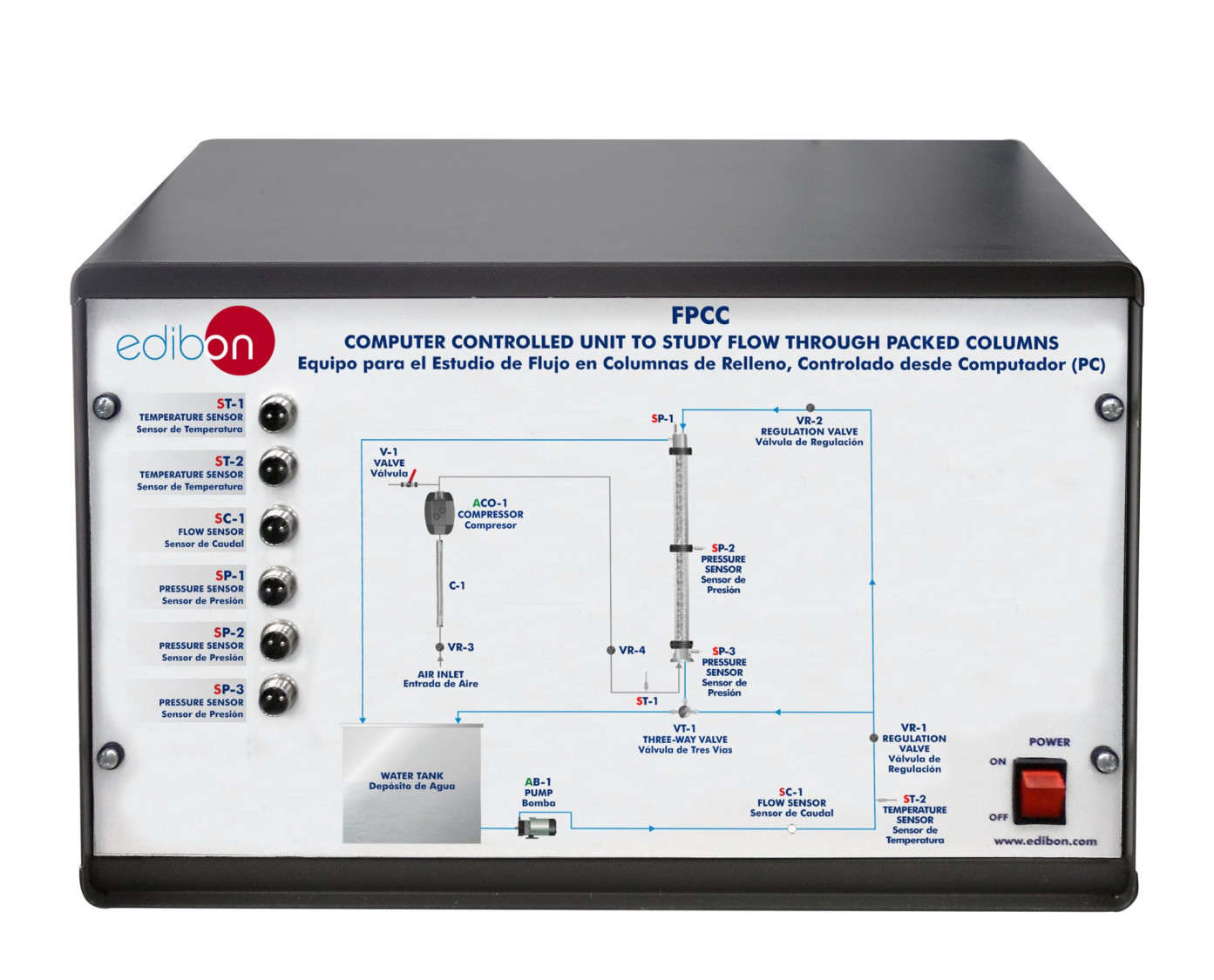

FPCC/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED UNIT TO STUDY FLOW THROUGH PACKED COLUMNS - FPCC
COMPUTER CONTROLLED UNIT TO STUDY FLOW THROUGH PACKED COLUMNS - FPCC
COMPUTER CONTROLLED UNIT TO STUDY FLOW THROUGH PACKED COLUMNS - FPCC

SYSTEMES INNOVANTS

L'Unité pour l'Étude de l'Écoulement dans les Colonnes de Remplissage, Contrôlée par Ordinateur (PC), "FPCC", conçue par EDIBON, permet d'étudier les propriétés d'une colonne garnie et la conception de base de celle-ci, tels que l'effet de paroi ou le point d'inondation.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

EDIBON Cloud Learning

NOUVELLES LIÉES

ASEE Annual Conference and Exposition 2025
ASEE Annual Conference and Exposition 2025
Une fois de plus, EDIBON a eu l’honneur de participer à l’un des événements internationaux les plus importants dans le domaine de l’enseignement en ingénierie : l’ASEE Annual Conference and Exposition 2025, organisée par l’American Society for Engineering Education (ASEE).
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Dans un monde où la demande en énergie ne cesse d'augmenter et où les ressources non renouvelables s'épuisent rapidement, la nécessité de trouver des solutions durables et respectueuses de l'environnement n'a jamais été aussi urgente. L'économie circulaire et l'utilisation de la biomasse...
Lire plus

Description Générale

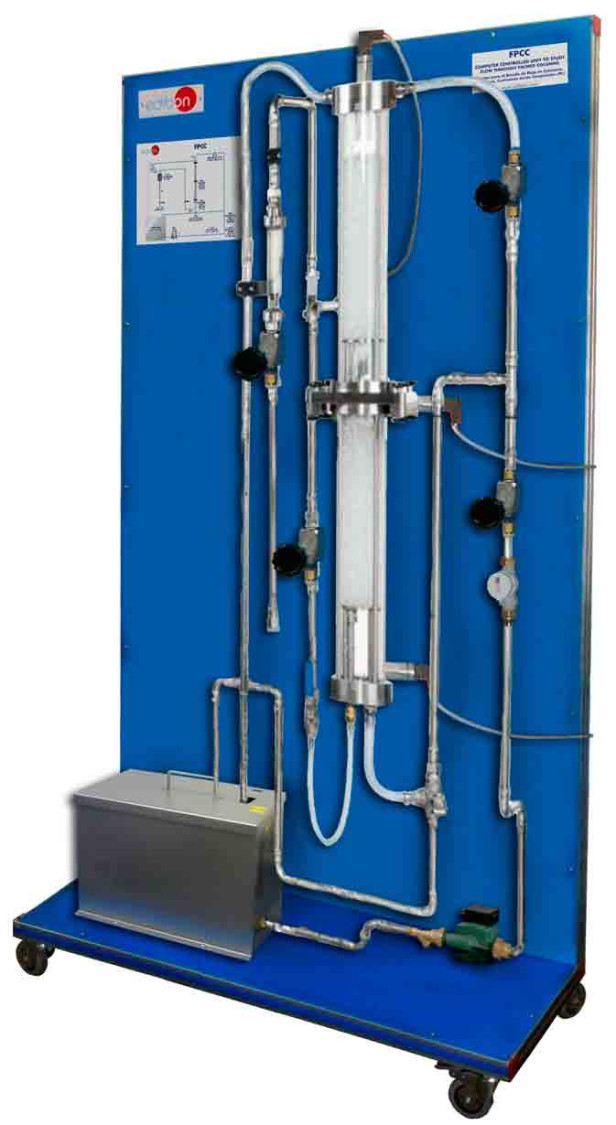

L'Unité pour l'Étude de l'Écoulement dans les Colonnes de Remplissage, Contrôlée par Ordinateur (PC), "FPCC", conçue par EDIBON, est une colonne à garnissage transparente, qui peut être utilisée avec de l'eau, de l'air ou les deux fluides, simulant ainsi une colonne d'absorption.

Lorsqu'elle fonctionne avec de l'eau, l'unité comprend une pompe à vitesse contrôlée par ordinateur pour amener l'eau du réservoir de stockage au côté supérieur de la colonne (ou au côté inférieur de la colonne si des vannes sont disposées), en passant par un capteur de débit.

Le circuit d'air comprend un compresseur qui propulse l'air vers le côté inférieur de la colonne pour un fonctionnement à contre-courant ou en parallèle avec l'eau. Le débit d'air est mesuré à l'aide d'un débitmètre.

L’unité permet d’échanger le remplissage de la colonne afin d’analyser l’influence des différents types de contact.

Il y a des capteurs de pression en haut, au milieu et en bas de la colonne pour déterminer les pertes de charge dans le lit fixe et deux capteurs de température de type "J" pour mesurer l'air et l'eau.

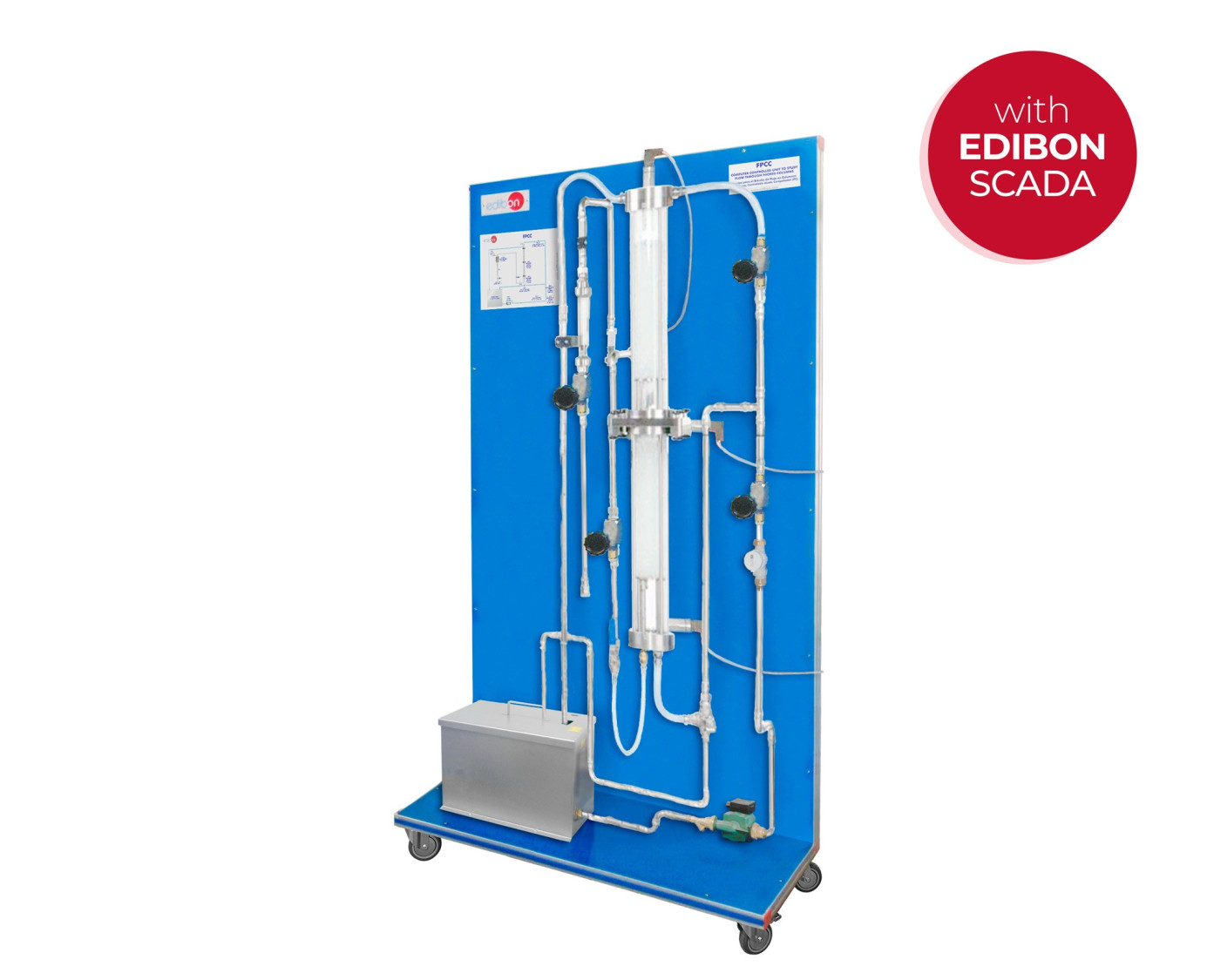

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude d'un fonctionnement en colonne garnie.
  2. Analyse d'un fonctionnement en colonne garnie avec contrecourant eau-air.
  3. Analyse d'une opération de colonne à garnissage fonctionnant avec de l'eau et de l'air en parallèle.
  4. Analyse d'un fonctionnement en colonne garnie avec eau-eau.
  5. Etude de l'effet de paroi.
  6. Etude des pertes de charge.
  7. Etude et détermination du point d'inondation dans la colonne garnie.
  8. Etude et détermination du point de chargement dans la colonne garnie.
  9. Représentation du diagramme d'accumulation.
  10. Représentation des diagrammes de perte de charge.
  11. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité FPCC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité FPCC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
