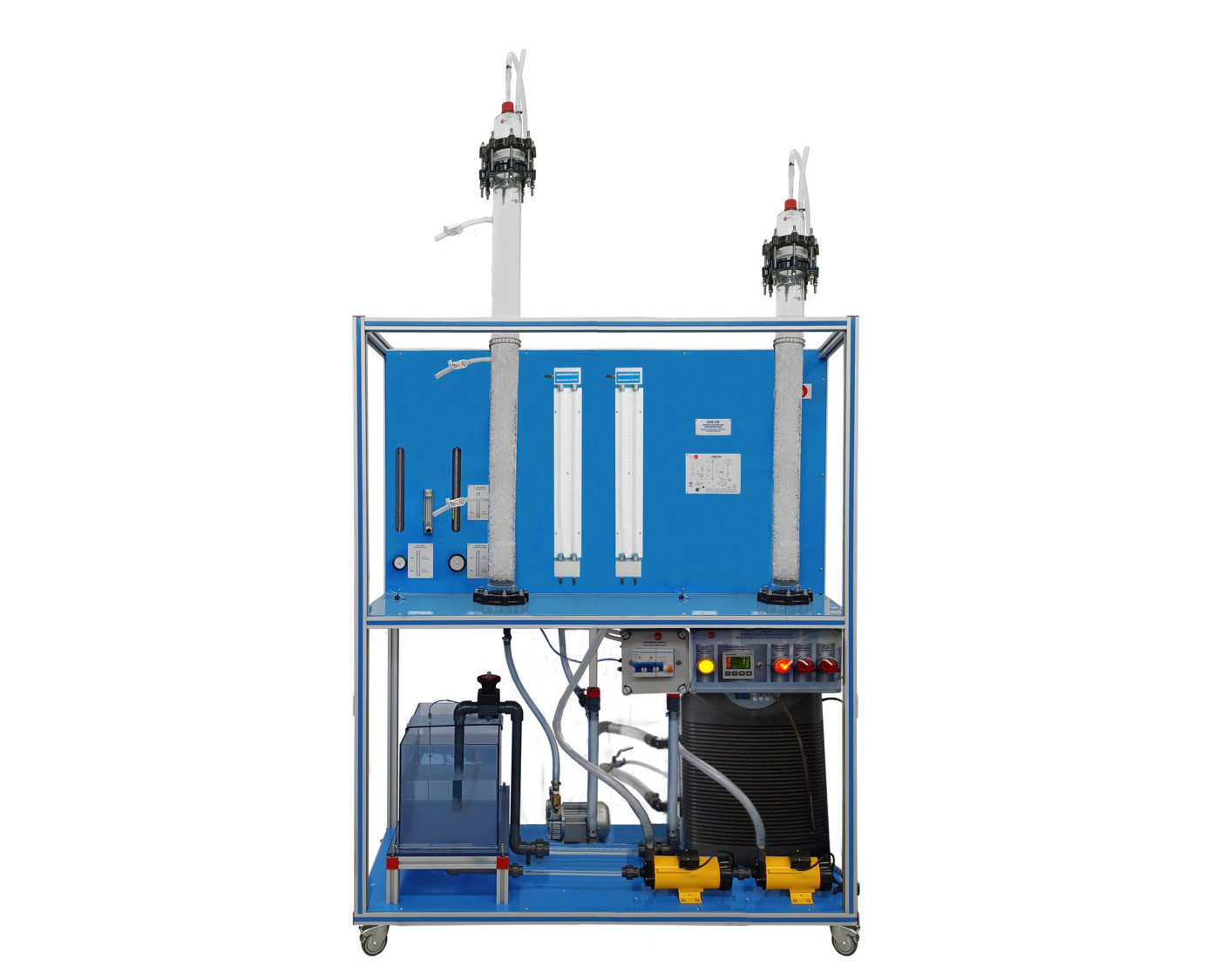

CAG/CD Unité d’Absorption de Gaz à Double Colonne

L’Unité d’Absorption de Gaz à Double Colonne, "CAG/CD", conçu par EDIBON, permet l’étude complète des processus d’absorption et de désorption de gaz dans des colonnes à garnissage, en reproduisant avec précision les conditions de fonctionnement utilisées dans l’industrie chimique et environnementale. L’unité permet l’absorption de gaz tels que le dioxyde de carbone (CO₂) à partir d’un mélange avec de l’air, au moyen d’une solution aqueuse qui s’écoule à contre-courant le long de la colonne d’absorption.

L’unité est constitué de deux colonnes en verre de type à garnissage, l’une destinée à l’absorption et l’autre à la désorption. Toutes deux intègrent des anneaux Raschig en verre comme matériau d’emballage, offrant une large surface de contact entre le gaz et le liquide. Chaque colonne dispose d’extrémités en verre pour l’entrée et la sortie des gaz et des liquides, ainsi que de prises d’échantillonnage permettant d’observer et d’analyser le processus. Les prises d’échantillons sur les lignes de gaz et de liquide permettent de réaliser des analyses comparatives à différents points du système, facilitant la représentation graphique de l’équilibre gaz-liquide et la détermination expérimentale de l’efficacité d’absorption.

Le circuit de liquide (eau) est composé d’un réservoir de stockage, d’une pompe centrifuge à débit réglable, d’un débitmètre, d’une douche diffusante en verre et de vannes de contrôle, qui permettent d’ajuster et de mesurer le débit circulant à travers l’unité. Le liquide alimente la colonne par la partie supérieure et, après le processus d’absorption, peut être recirculé ou envoyé vers la colonne de désorption où, en contre-courant avec de l’air propre, le gaz dissous est libéré, régénérant ainsi le solvant de manière continue. Le processus de désorption peut être étudié en faisant varier la température du solvant grâce à un système de chauffage contrôlé, ce qui permet d’analyser l’influence de la température sur l’efficacité de régénération du gaz absorbé.

Le circuit de gaz (air et CO₂) dispose d’un compresseur (soufflante) qui fournit l’air au système et d’un raccordement pour l’alimentation en gaz supplémentaire, tel que le CO₂. Les deux flux se mélangent avant d’entrer à la base de la colonne d’absorption afin d’obtenir un mélange homogène. Les débits de gaz sont mesurés au moyen de débitmètres indépendants, et le système intègre un capteur de température pour contrôler les conditions d’entrée du mélange gazeux.

L’unité permet d’analyser les pertes de charge le long des colonnes à garnissage grâce à des prises de pression différenciées, ce qui facilite l’évaluation du comportement hydrodynamique du système gaz-liquide et la caractérisation de la chute de pression en fonction du débit et des propriétés du garnissage. Le unité intègre des capteurs de température, de pression et de débit dans les circuits de gaz et de liquide, dont les valeurs peuvent être visualisées et enregistrées pour l’étude quantitative des conditions de fonctionnement et l’élaboration de bilans de matière et d’énergie.
