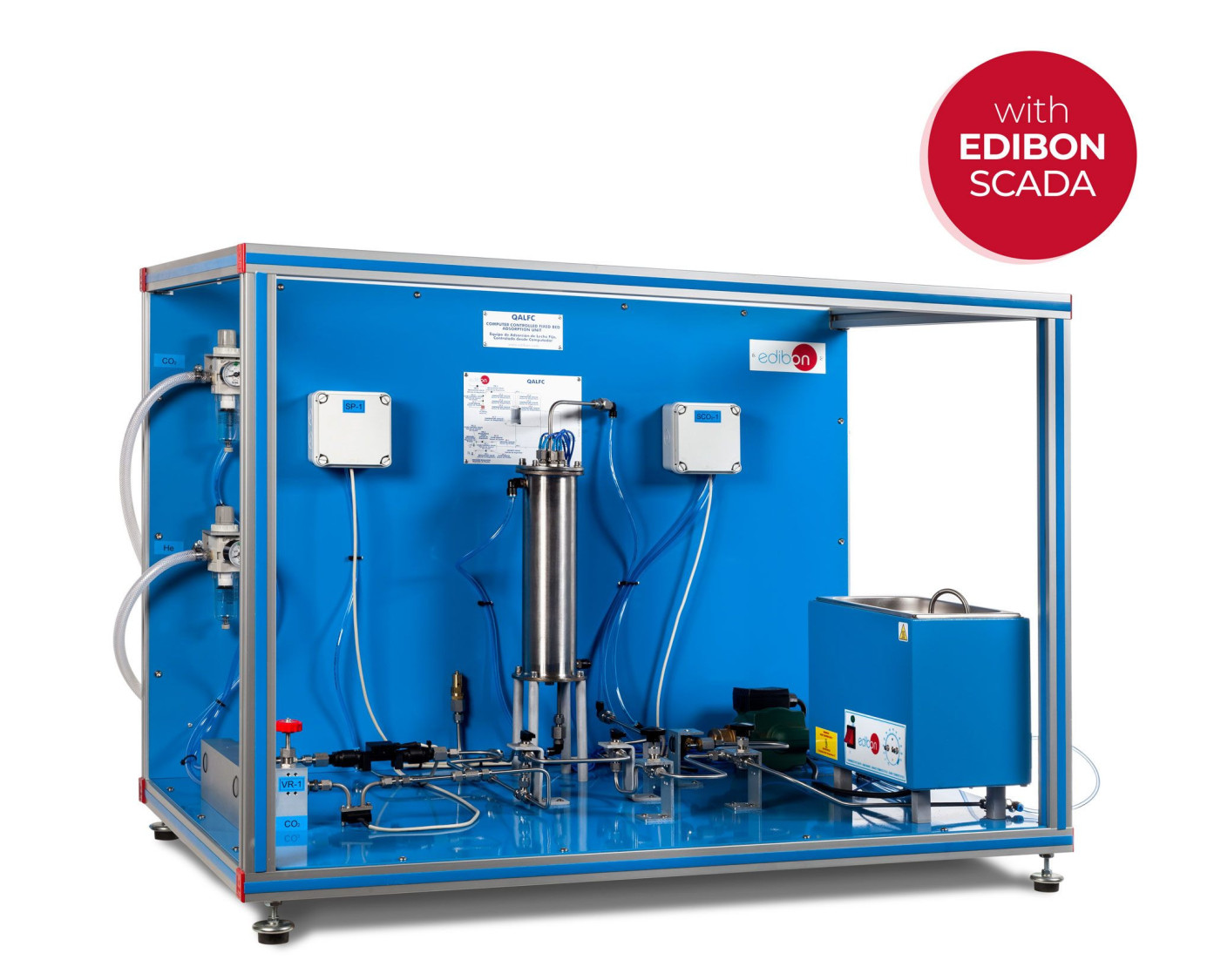

QALFC Unité d'Adsorption en Lit Fixe, Contrôlée par Ordinateur (PC)
SYSTEMES INNOVANTS

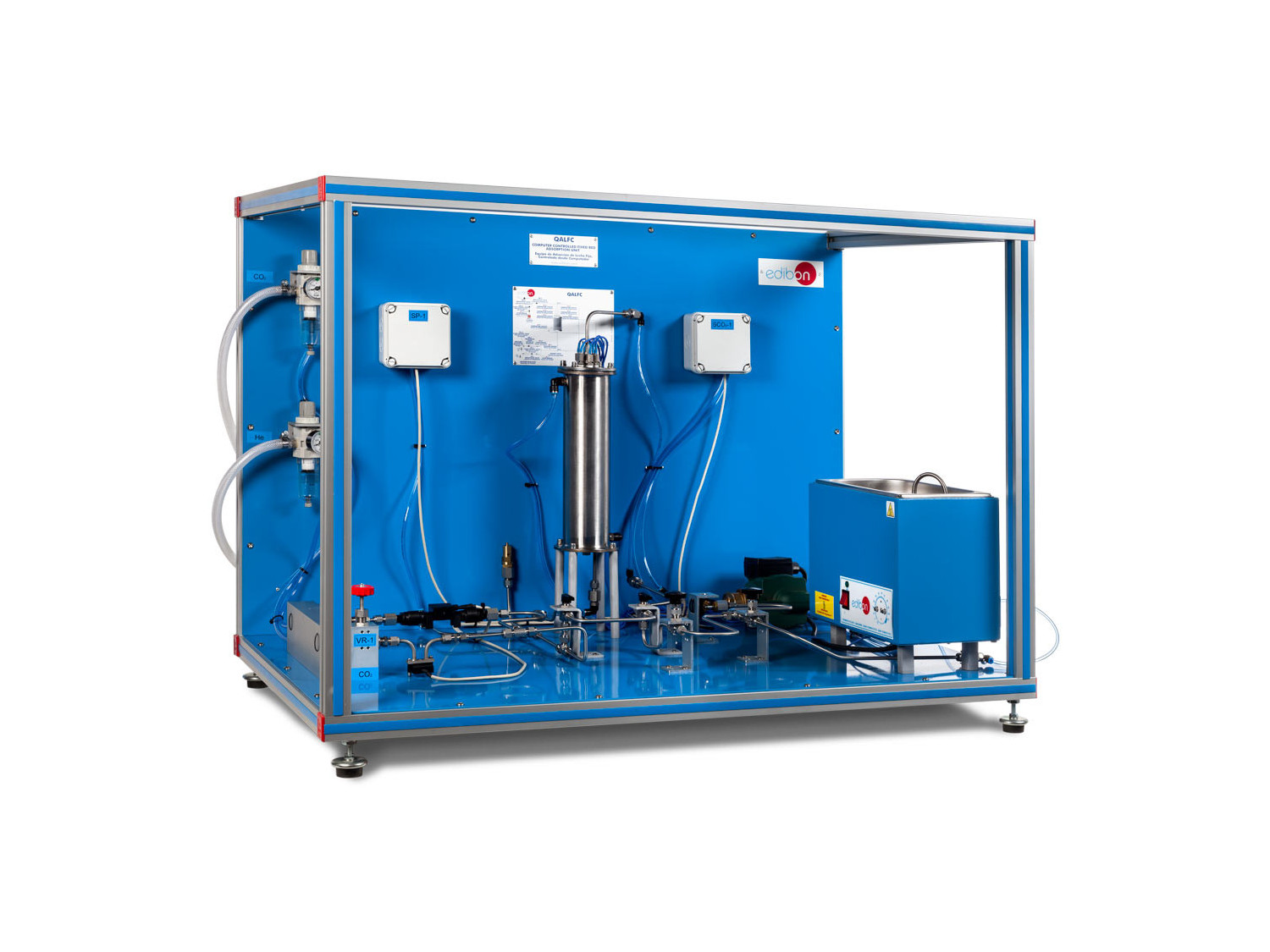

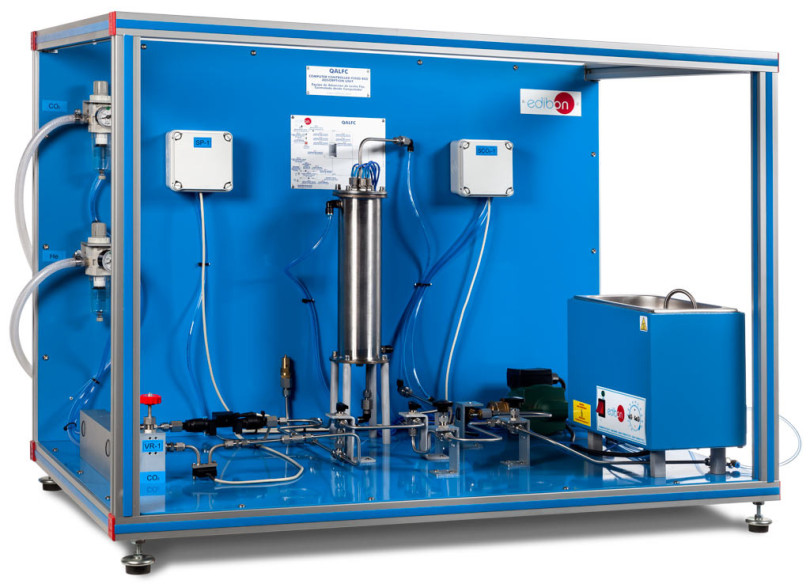

L'Unité d’Adsorption en Lit Fixe, Contrôlée par Ordinateur (PC), "QALFC", a été conçue par EDIBON pour démontrer le phénomène d'adsorption de gaz à l'aide d'une colonne d'adsorption fixe.
Expansions
Laboratories
NOUVELLES LIÉES
Description Générale
L'Unité d’Adsorption en Lit Fixe, Contrôlée par Ordinateur (PC), "QALFC", a été conçue par EDIBON pour démontrer le phénomène d'adsorption de gaz à l'aide d'une colonne d'adsorption fixe. L'objectif global de cette unité est d'analyser le comportement des courbes de percée d'adsorption et d'élution de désorption associées à la séparation du CO₂ de l'Hélium à l'aide de charbon actif. La capacité d'adsorption à l'équilibre de ce charbon actif sera déterminée à partir de cette analyse et utilisée pour modéliser les courbes expérimentales de percée et d'élution.

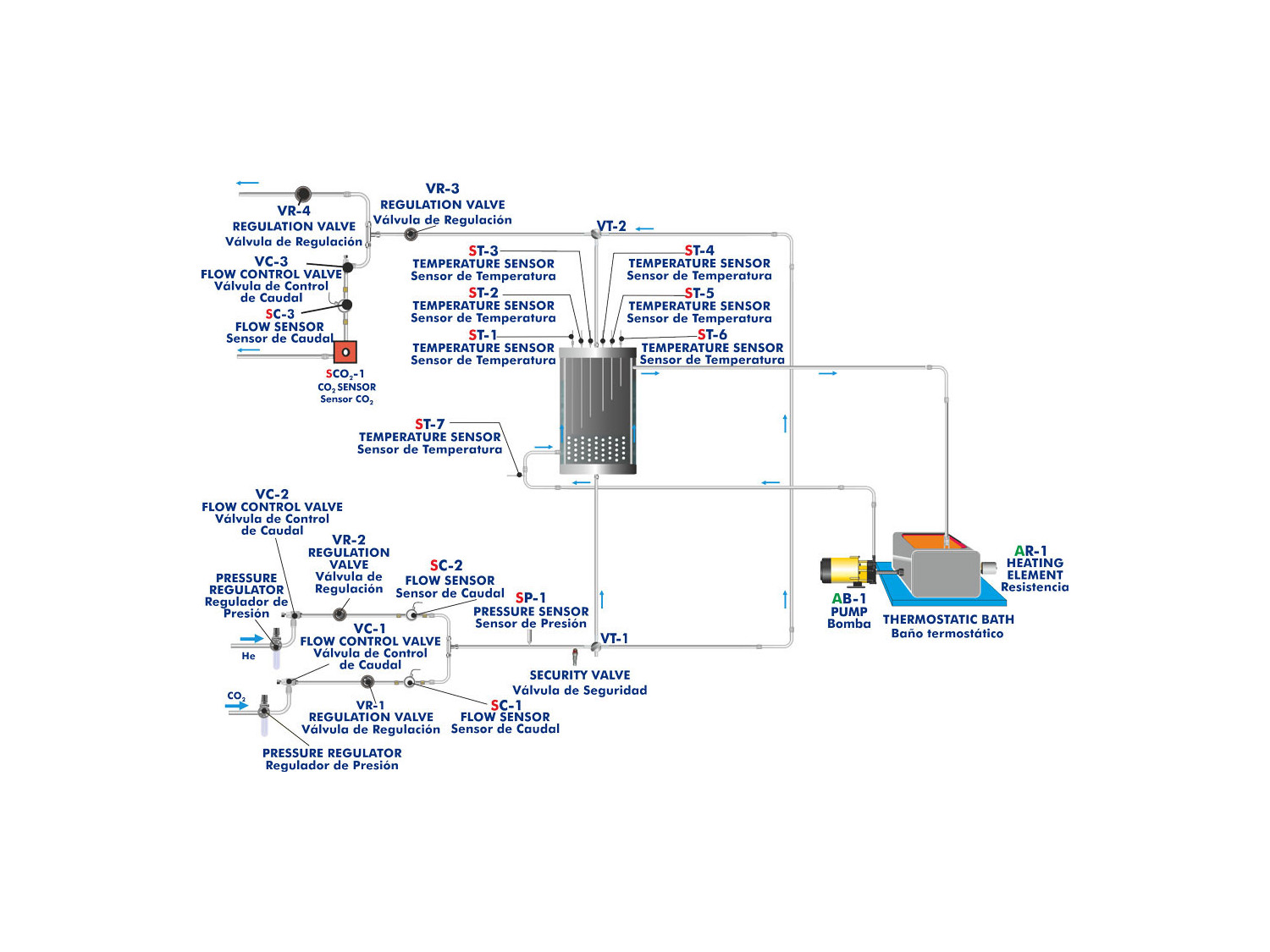

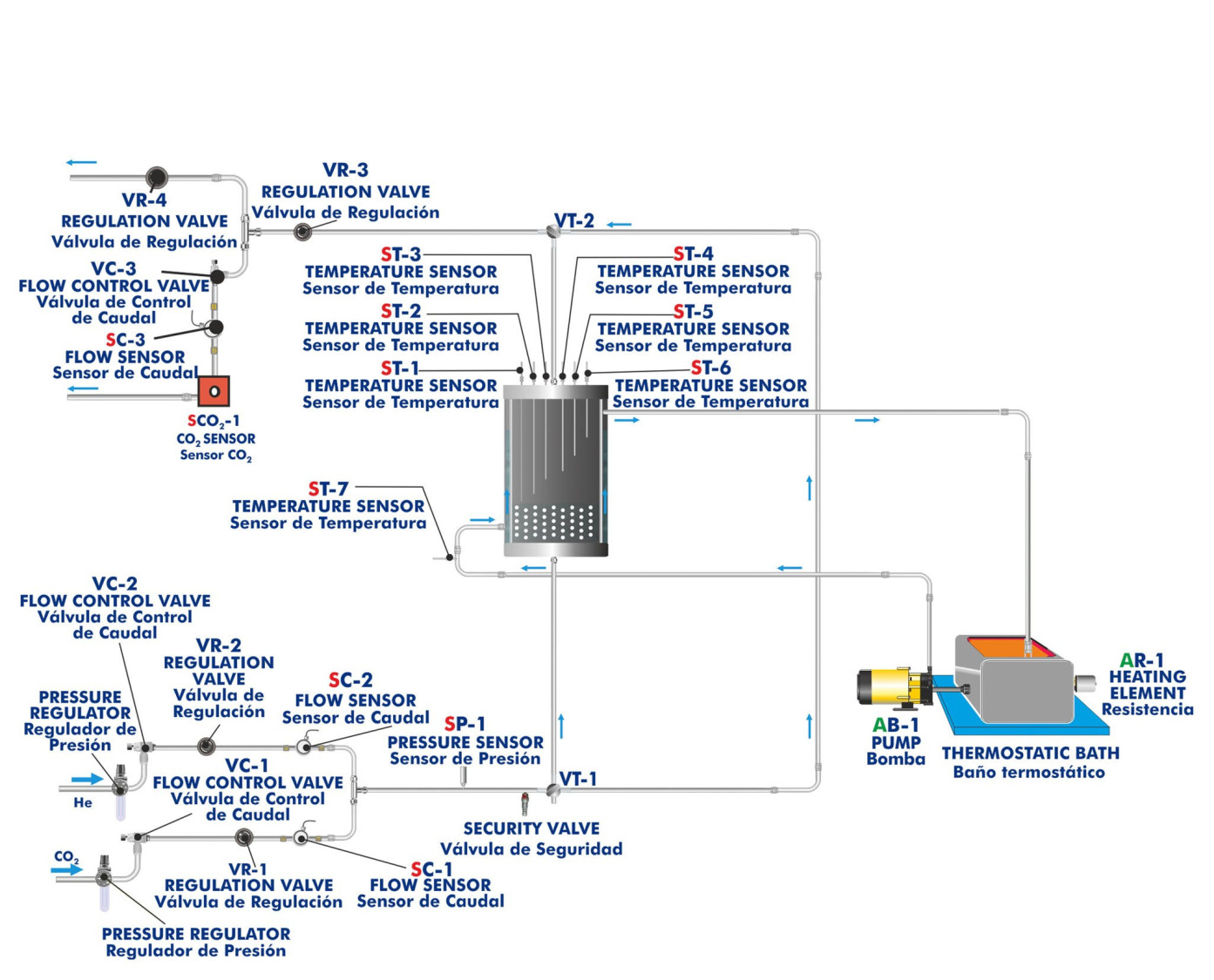

Le mélange gazeux (composé de CO₂ et d'hélium) est alimenté à partir de bouteilles de gaz comprimé vers la colonne avec deux régulateurs de pression. Deux capteurs de débit et deux vannes de régulation sont inclus pour mesurer et réguler les débits d'entrée de CO₂ et d'hélium. Les lignes comprennent deux vannes de régulation de débit pour limiter le débit de CO₂ et d'hélium.

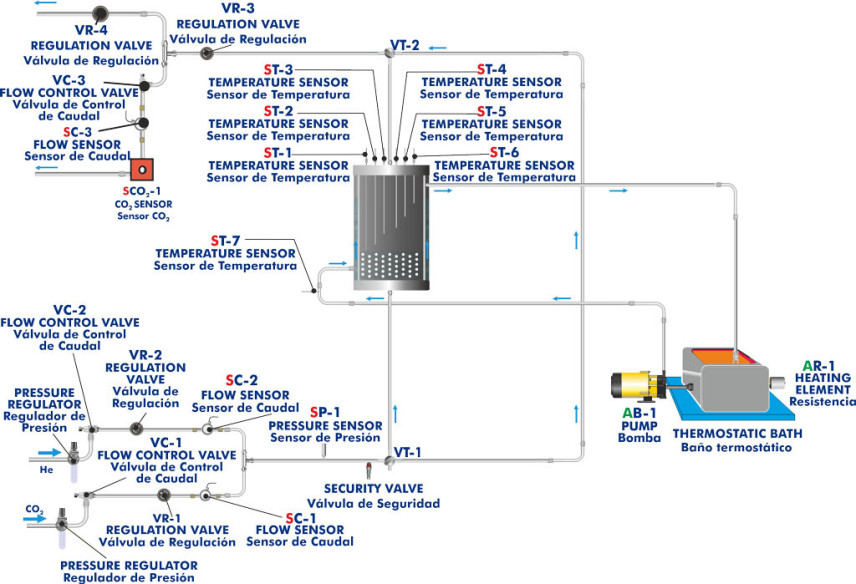

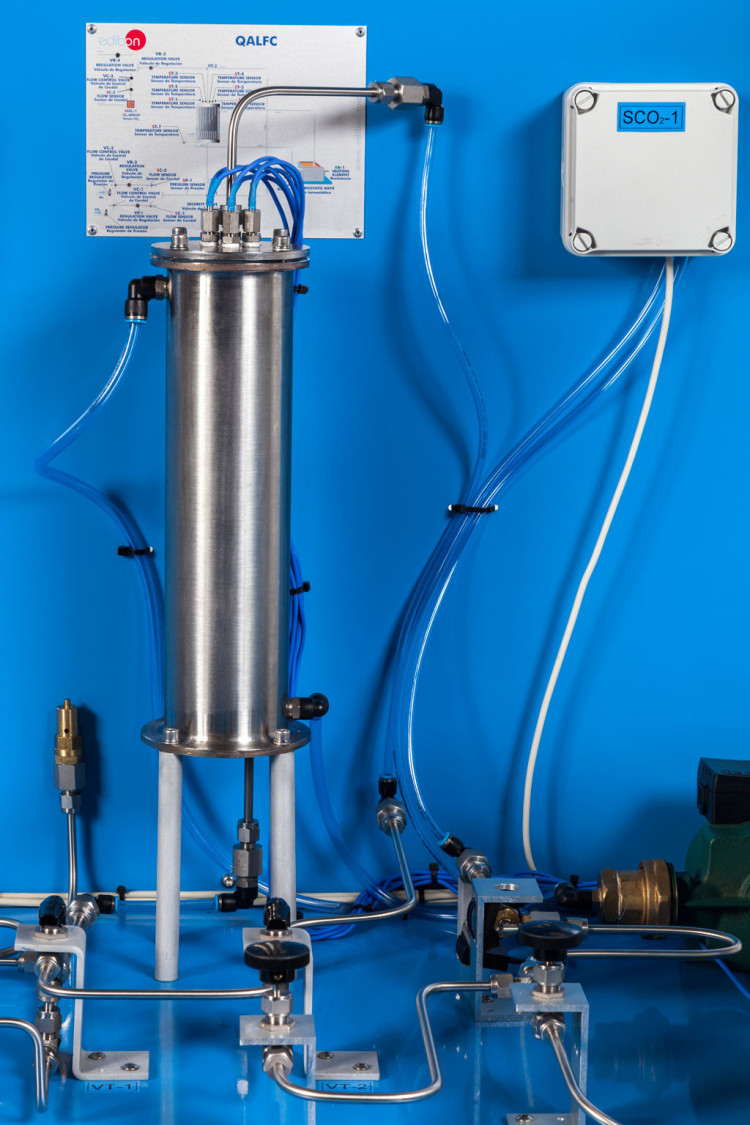

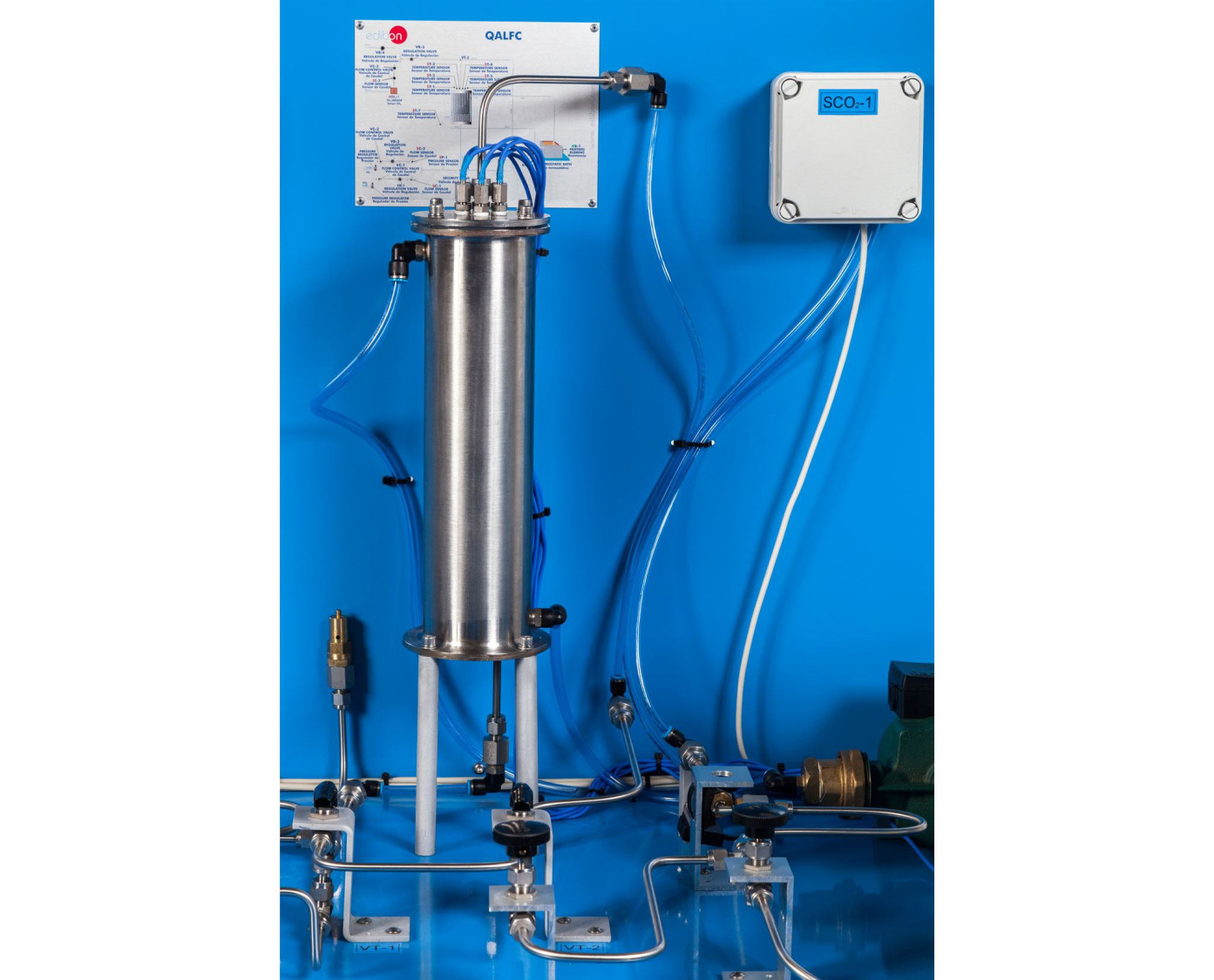

La colonne d'adsorption à lit fixe est revêtue à des fins de contrôle thermique et l'adsorbant, le charbon actif, est garni. Six capteurs de température de différentes longueurs sont situés à l'intérieur de la colonne pour mesurer les températures d'adsorption et de désorption. Un contournement de colonne est inclus à des fins d’étalonnage du système.
Cette colonne dispose de deux vannes directionnelles à 3 voies, qui détournent le flux de gaz entre la colonne d'adsorption à lit fixe et le by-pass. Une soupape en sortie de colonne permet de contrôler la pression dans le circuit. Cette pression est mesurée par un capteur de pression. L'unité est protégée contre les surpressions par une soupape de sécurité.
La colonne est contrôlée thermiquement par de l'eau chaude, qui est chauffée par un système composé d'un bain thermostatique avec un élément chauffant et d'une pompe à eau. Une sonde de température supplémentaire est située dans le bain thermostatique.
Le mélange gazeux, après avoir traversé la colonne ou le by-pass, est divisé. Une partie du mélange gazeux traverse un CO₂ infrarouge concentration en sortie de colonne ou de bypass. Un troisième capteur de débit mesure le débit entrant dans le capteur de CO₂ capteur pour mesurer le CO₂ et une vanne de régulation régule le débit de mélange gazeux dans le capteur de débit. Cette ligne comprend une vanne de régulation de débit pour limiter le débit du mélange gazeux. Le reste du mélange gazeux est rejeté dans l’atmosphère.

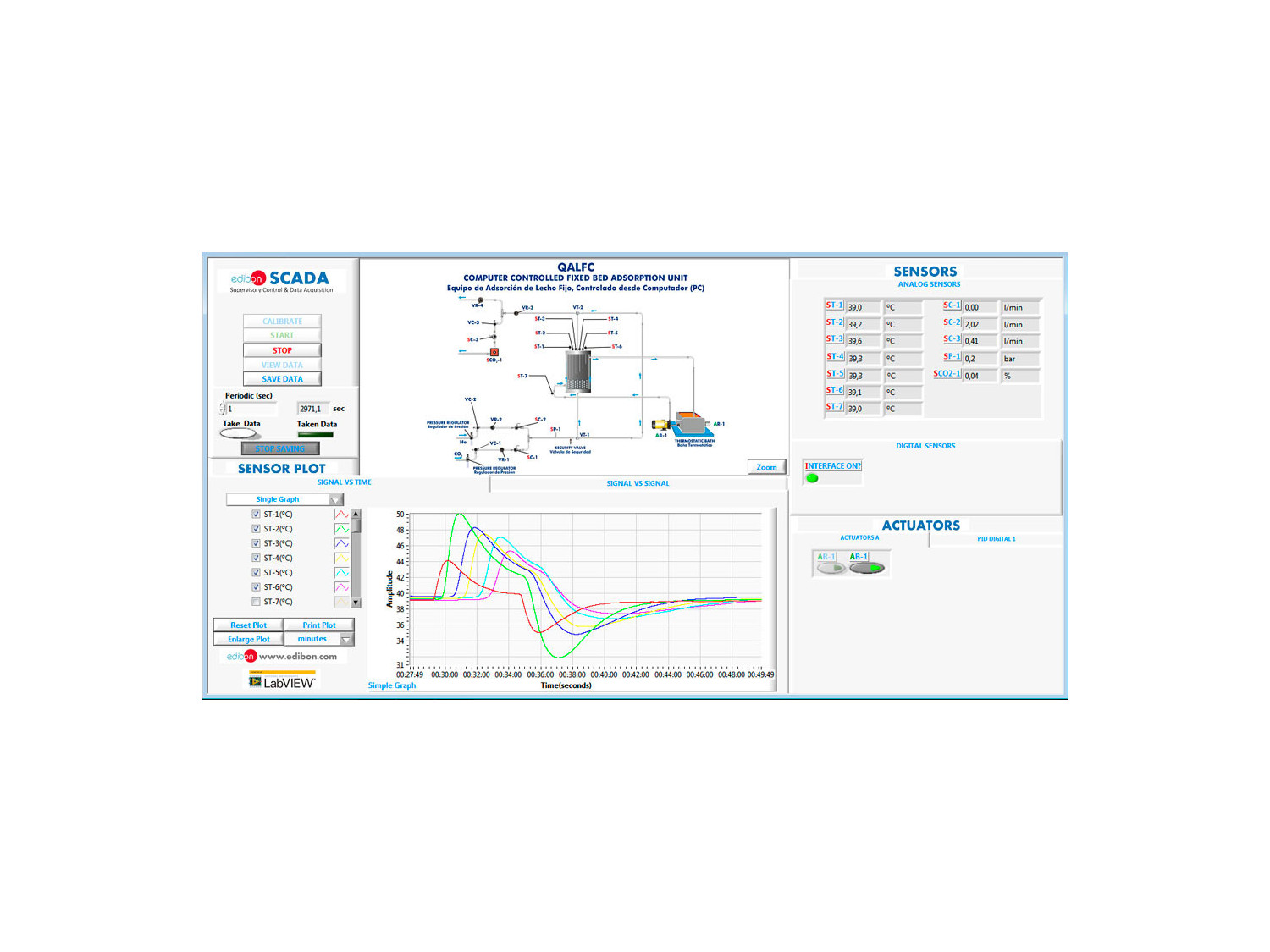

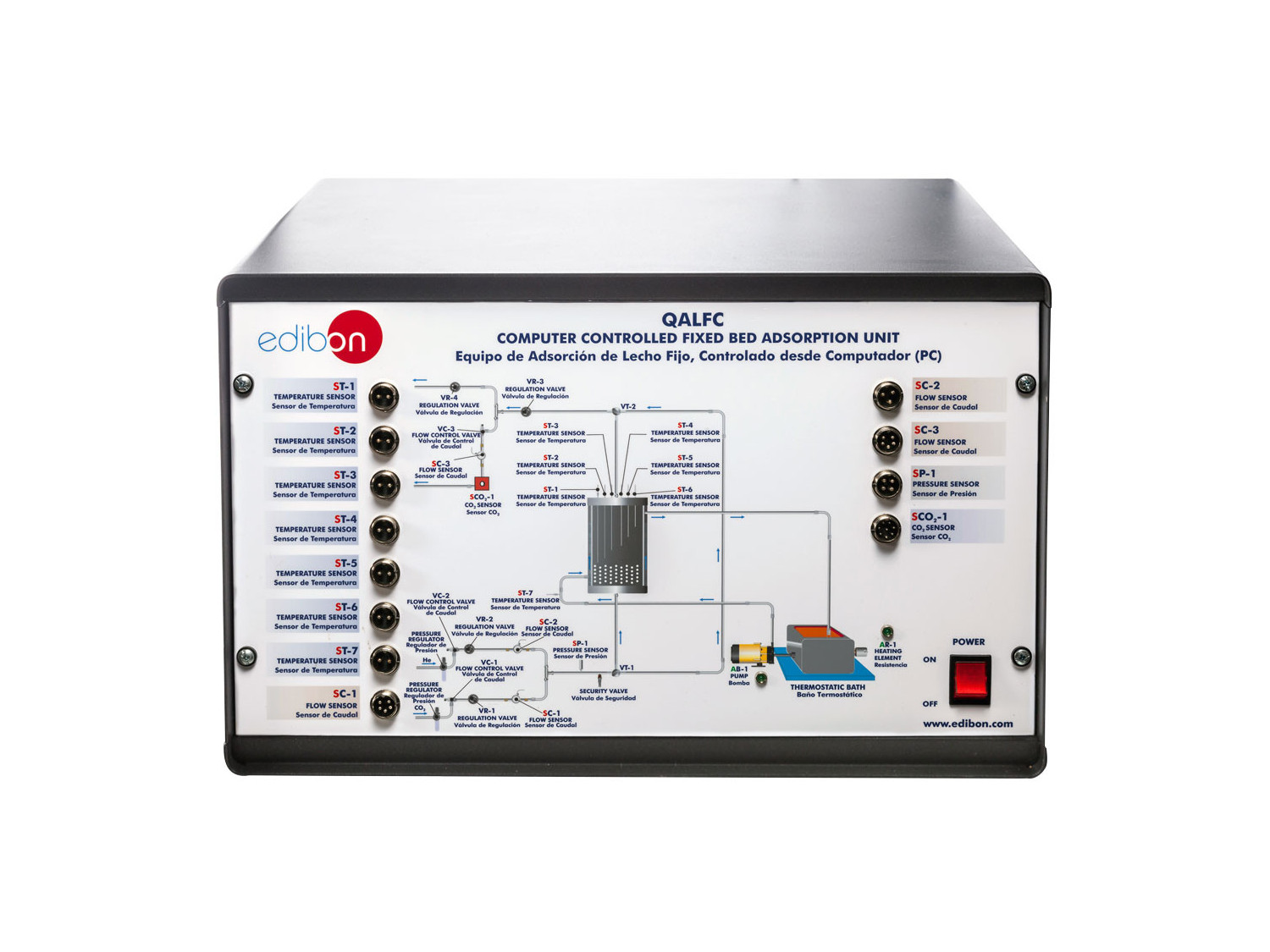

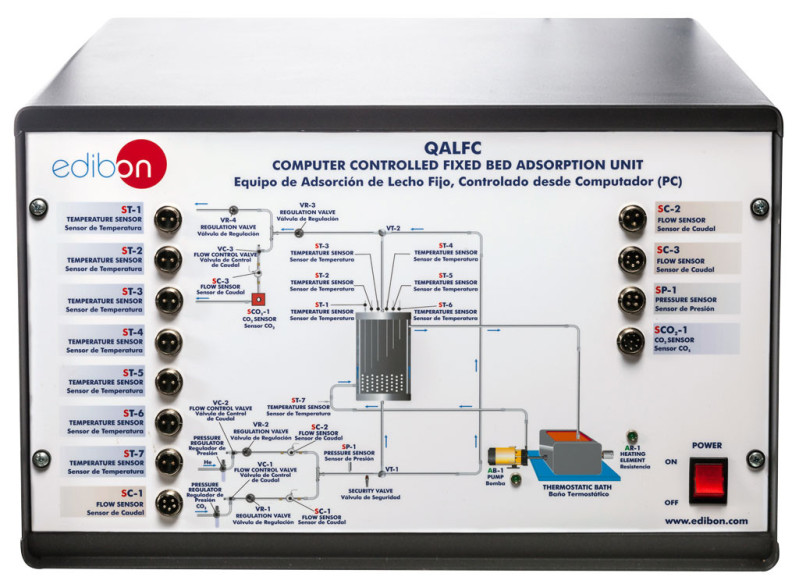

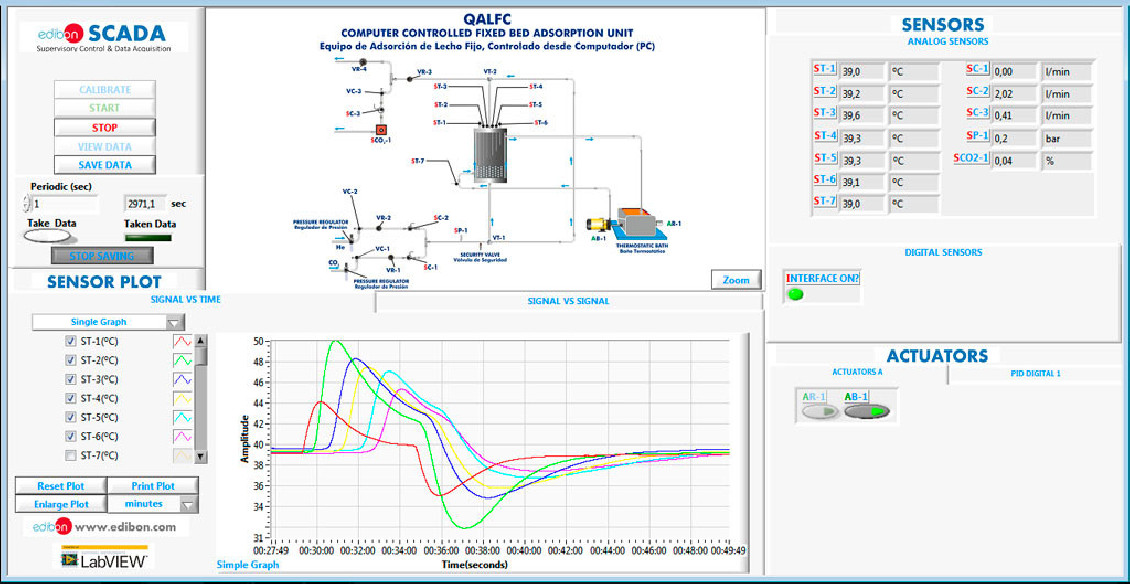

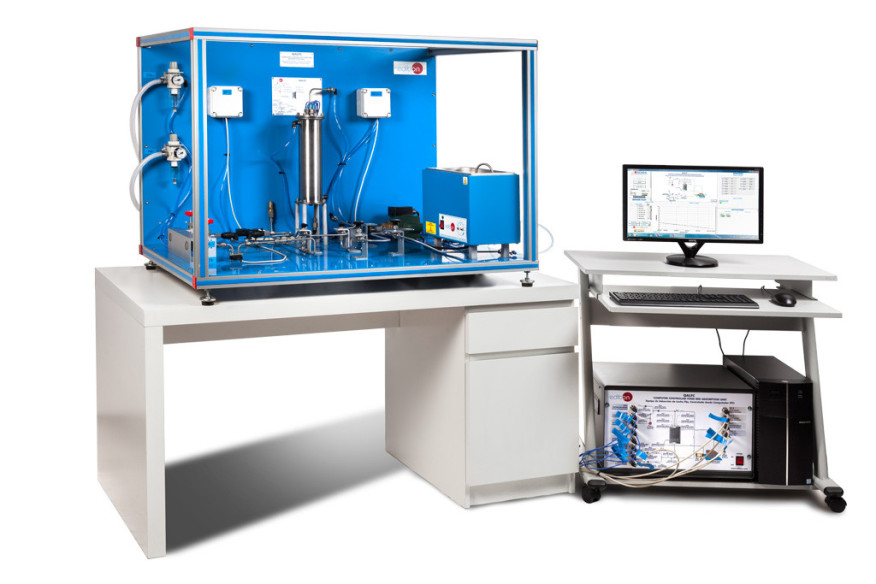

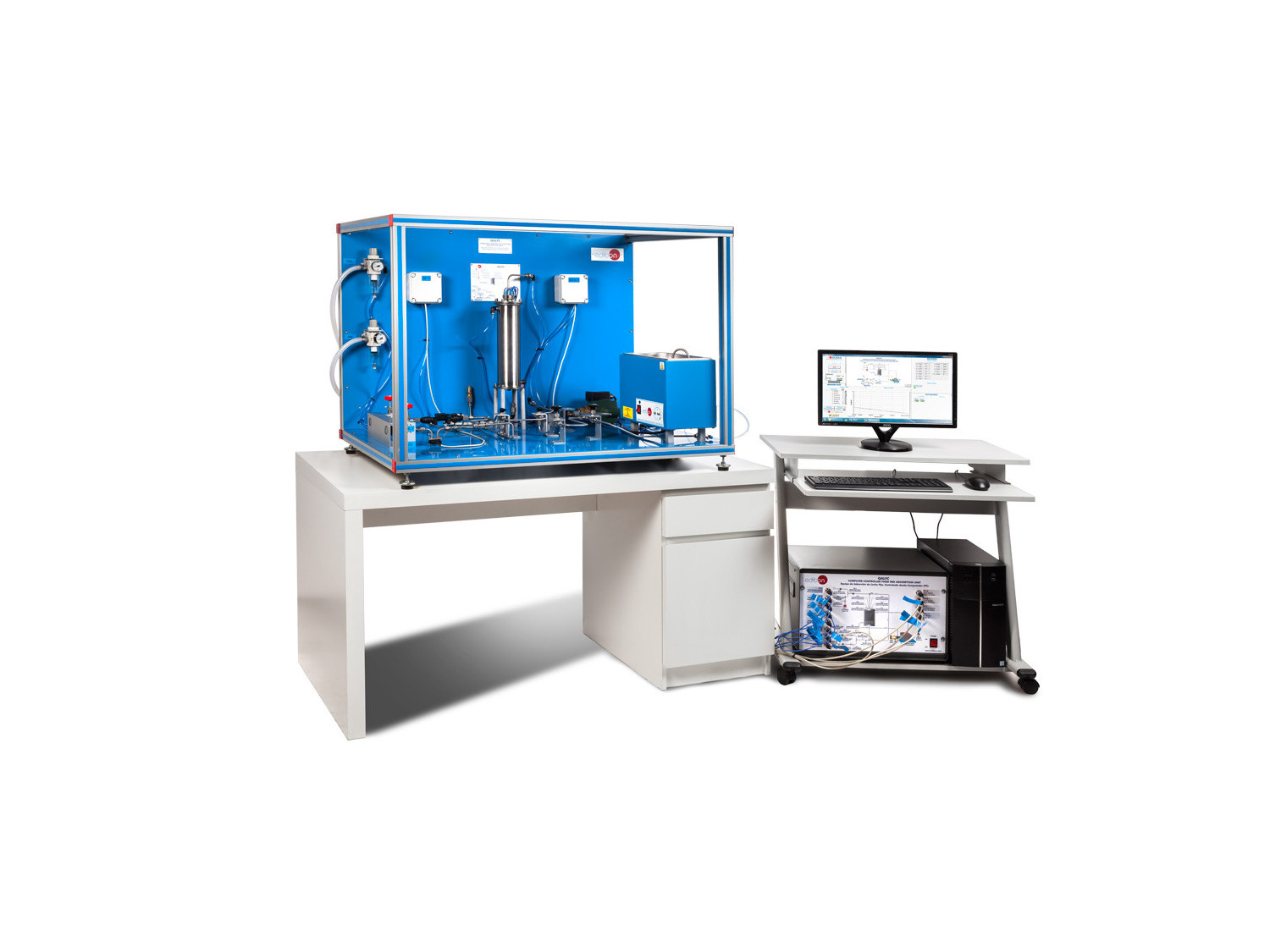

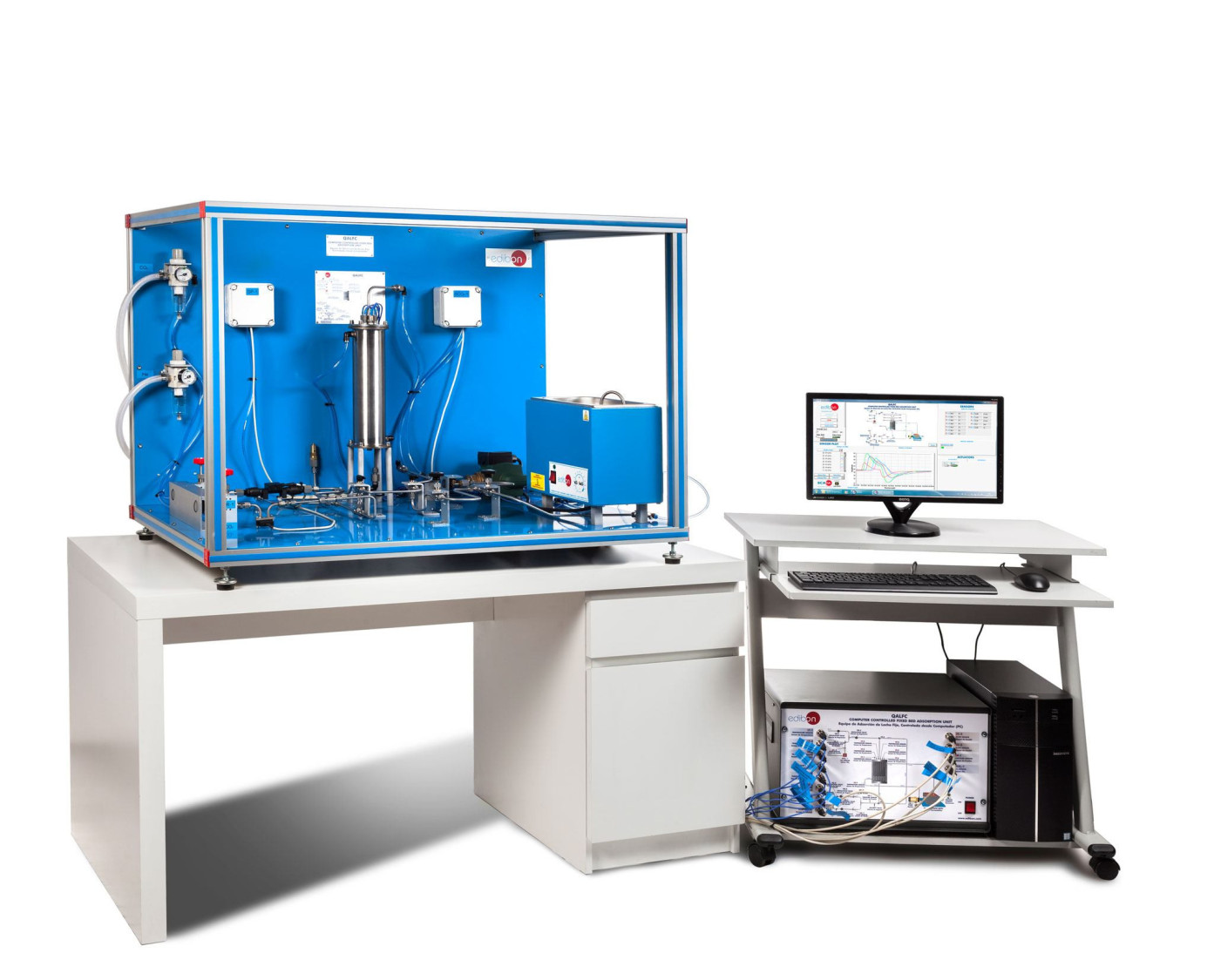

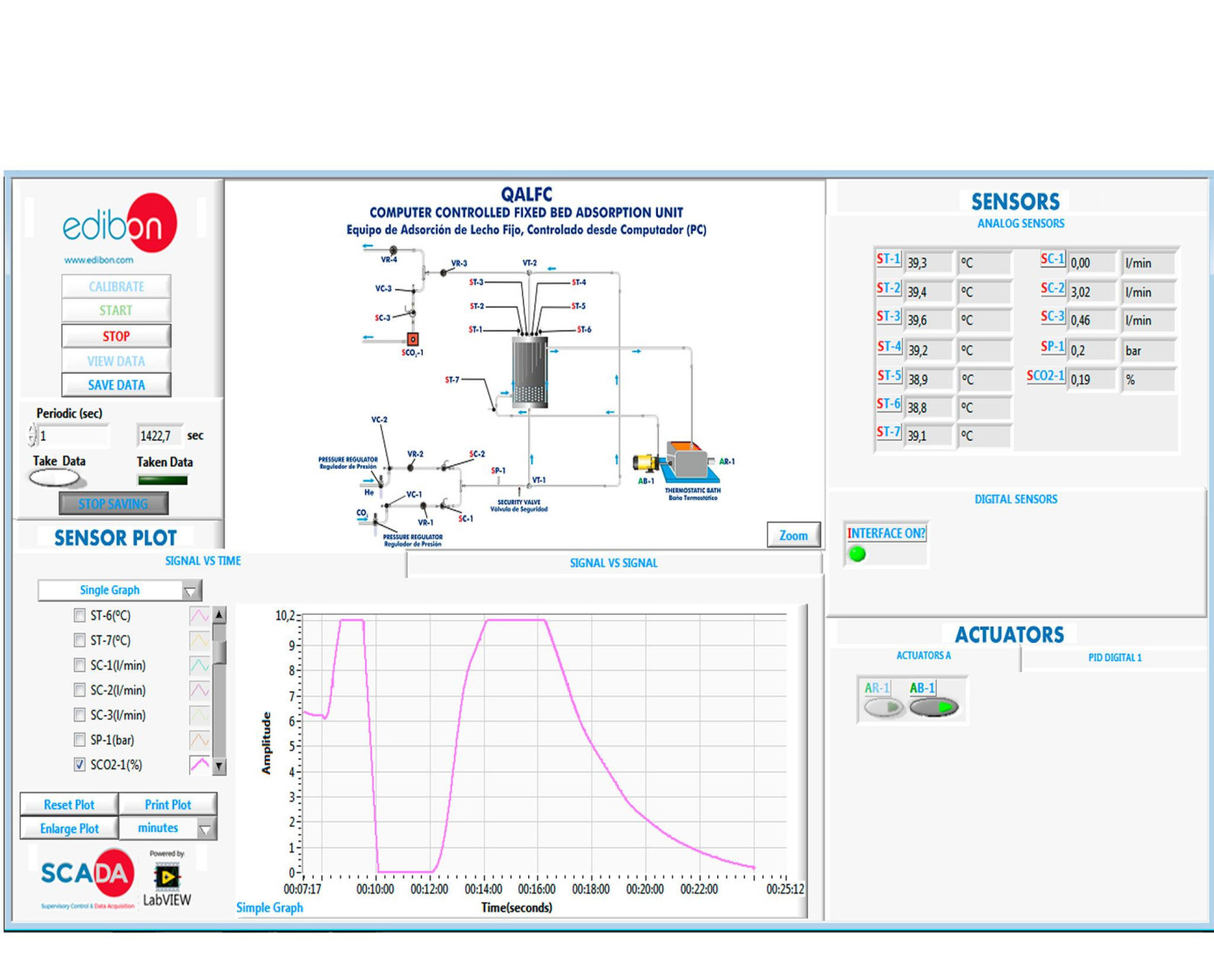

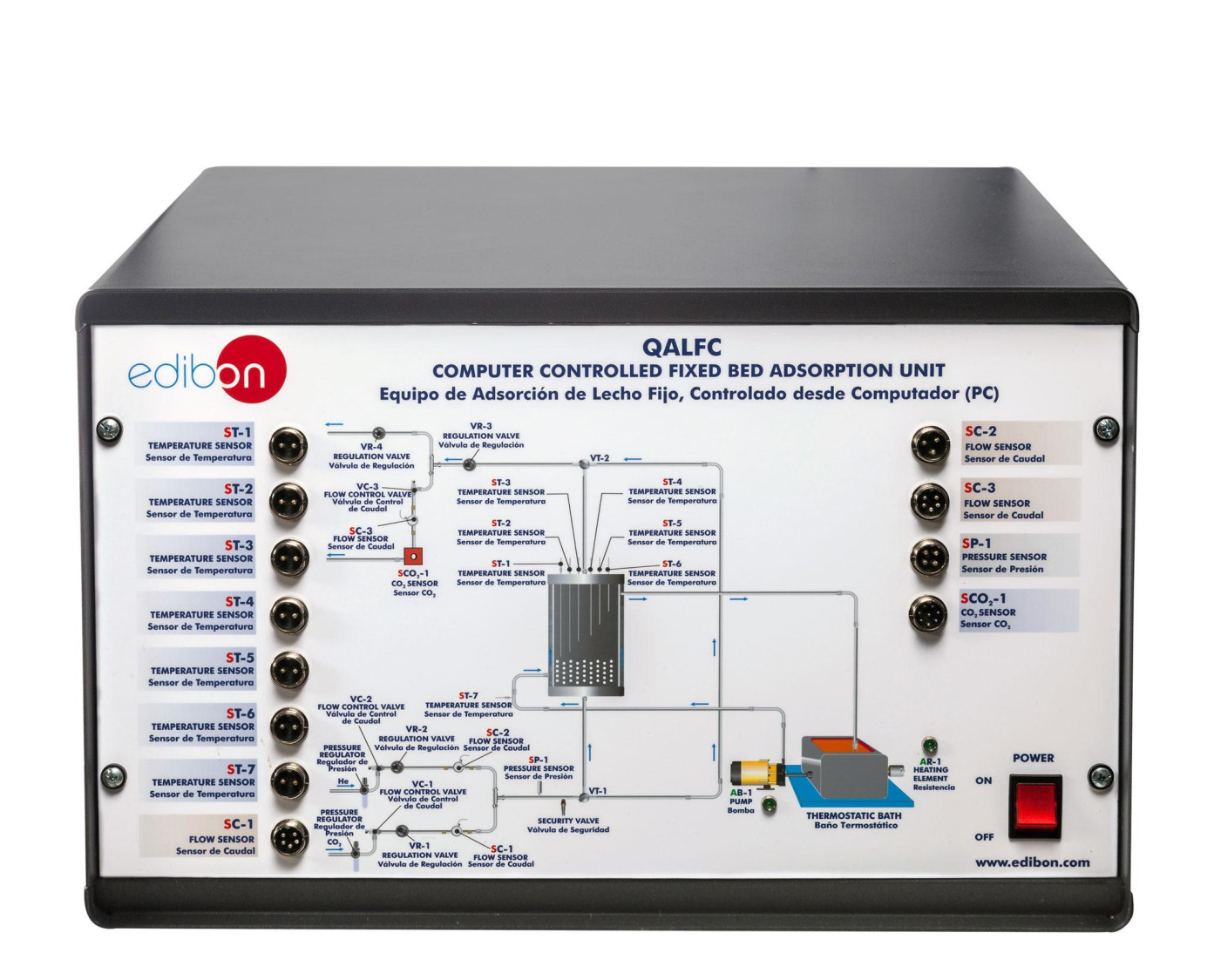

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Etude du modèle de la Théorie du Mouvement des Solutés décrit par le processus d'adsorption-désorption.
- Etude des processus d'adsorption/désorption dans différentes conditions opérationnelles telles que la température, la pression, le débit et la fraction molaire.
- Etude des courbes de passage du CO₂ et des profils de température au cours des processus d'adsorption/désorption.
- Etude du régime quasi-isotherme à faibles concentrations et pressions. Etude de l'effet de ces variables.
- Familiarisation avec la formation des fronts compressifs et dispersifs dans les processus d'adsorption.
- Calibrage des capteurs.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- Obtention de l'isotherme d'équilibre d'adsorption du CO₂ à partir de la courbe de désorption.
- De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
- Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
- Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
- Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
- Cette unité peut être utilisée pour faire de la recherche appliquée.
- Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
- Contrôle du processus de l'unité QALFC via la boîte d'interface de contrôle sans l'ordinateur.
- Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité QALFC.
- En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
- Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
