TRCAC Unité pour l'Etude d'un Circuit de Réfrigération à Charge Variable, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC

Description Générale

Le Équipement pour l’Etude d’un Circuit de Réfrigération à Charge Variable, Contrôlé par Ordinateur (PC), "TRCAC", est une unité conçue pour l’étude d’un cycle de réfrigération avec une charge thermique réglable.

L’unité comprend tous les composants nécessaires à un circuit frigorifique pleinement opérationnel, tels que comme compresseur hermétique, condenseur, évaporateur et détendeur thermostatique.

Le condenseur est constitué d’un échangeur tubulaire avec un ventilateur où le fluide de travail, en phase vapeur, transfère de la chaleur en passant dans les tubes. Par conséquent, le fluide de travail subit un changement de phase, à l’état liquide, par un processus de condensation.

Dans l’évaporateur, la chaleur est échangée d’un circuit d’eau (charge thermique) à la réfrigération circuit. L’évaporateur est constitué d’un échangeur tubulaire où le fluide de travail change de phase jusqu’à atteindre l’état de vapeur saturée. Le circuit d’eau est constitué d’un réservoir avec un élément chauffant contrôlé par ordinateur, permettant de contrôler la température de l’eau dans le réservoir. Le site l’eau à une certaine température est amenée à l’évaporateur par un système circulatoire contrôlé par ordinateur pompe.

Les principaux facteurs intervenant dans le cycle peuvent être mesurés : débit du liquide de refroidissement, puissance du compresseur et pression et température en des points clés de le cycle.

Le circuit comprend également un voyant pour observer l’état du liquide de refroidissement, un filtre, une cuve de stockage pour assurer un bon écoulement du liquide de refroidissement dans le circuit et un séparateur de liquide pour éviter que le liquide ne pénètre dans le compresseur. Par mesure de sécurité, le circuit comprend un séparateur de liquide à haute pression et un interrupteur à basse pression.

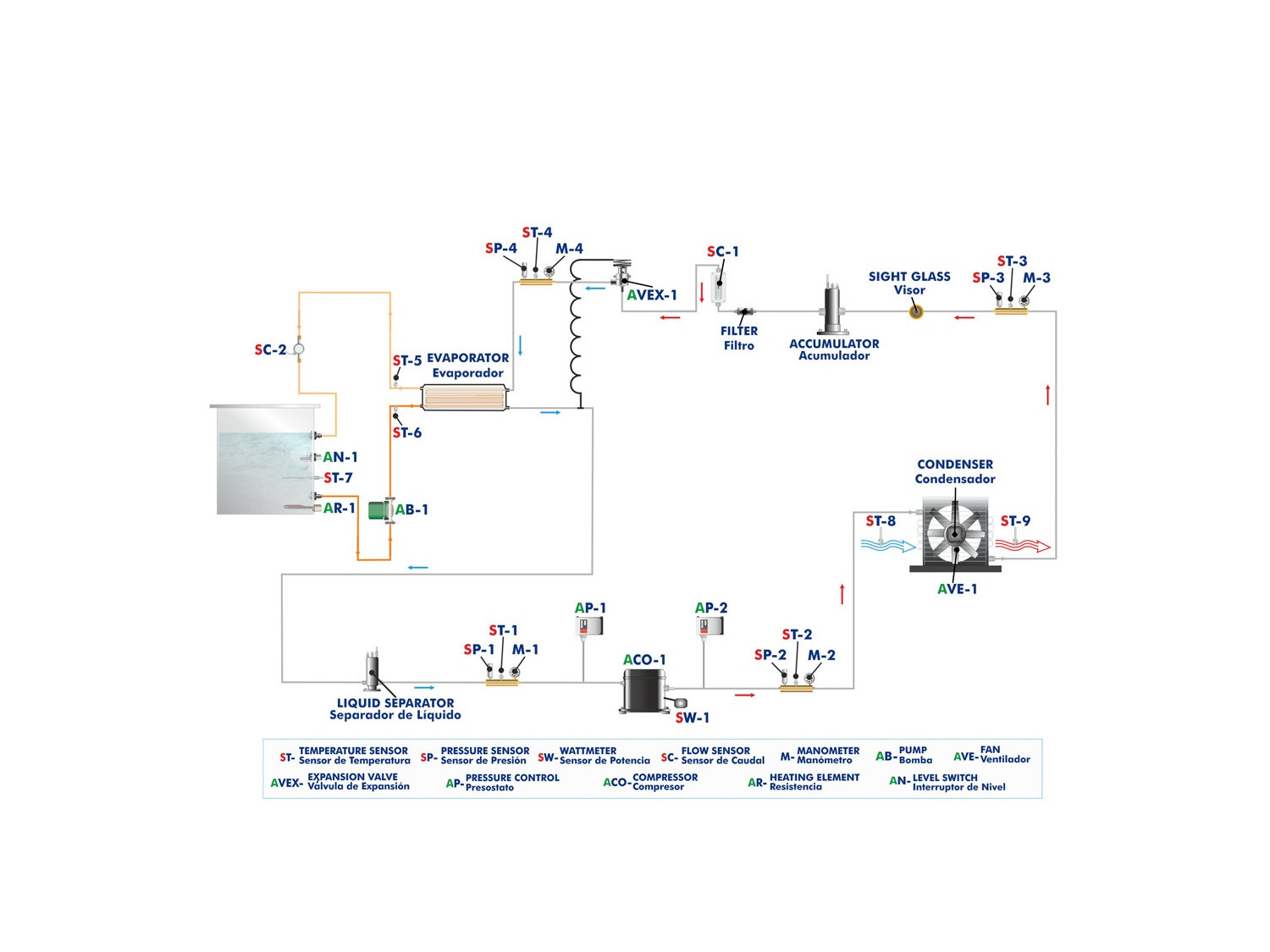

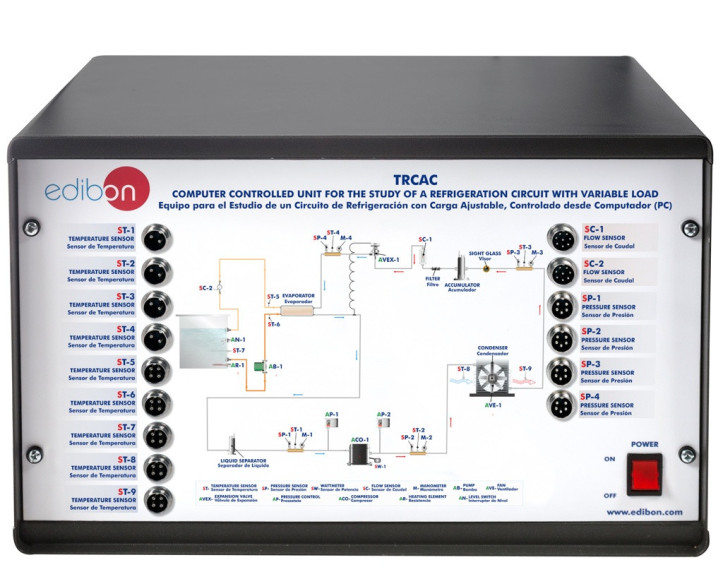

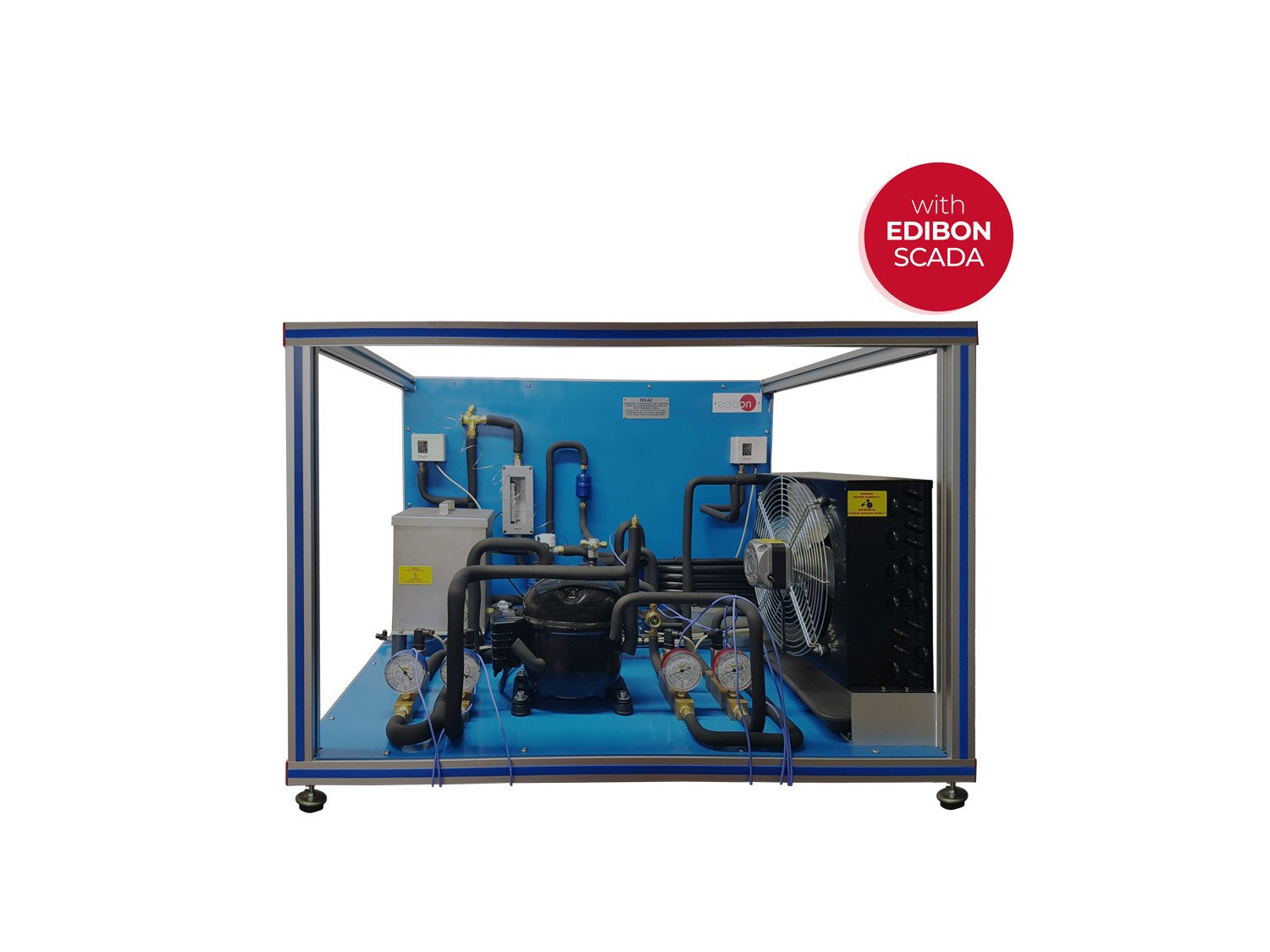

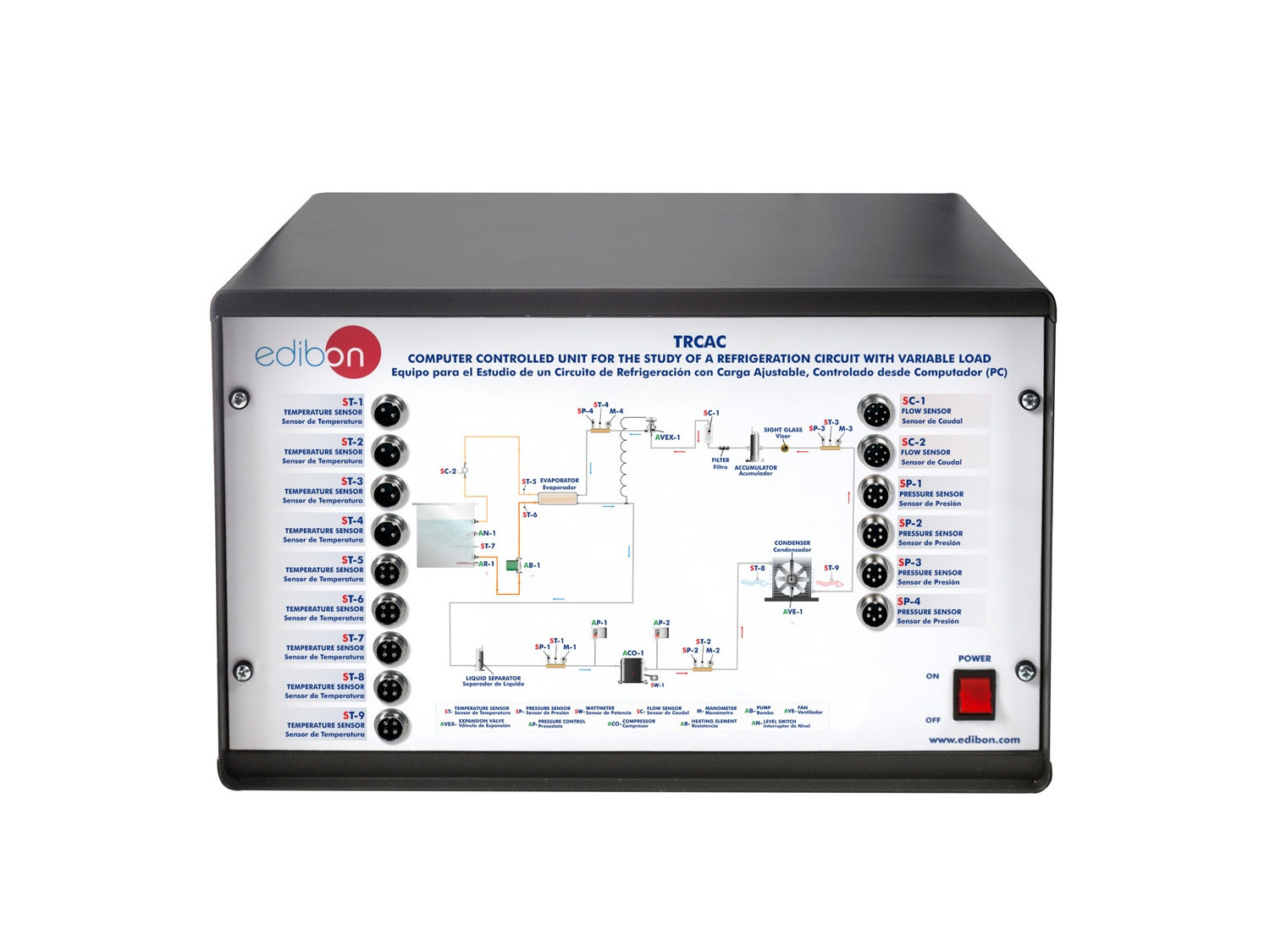

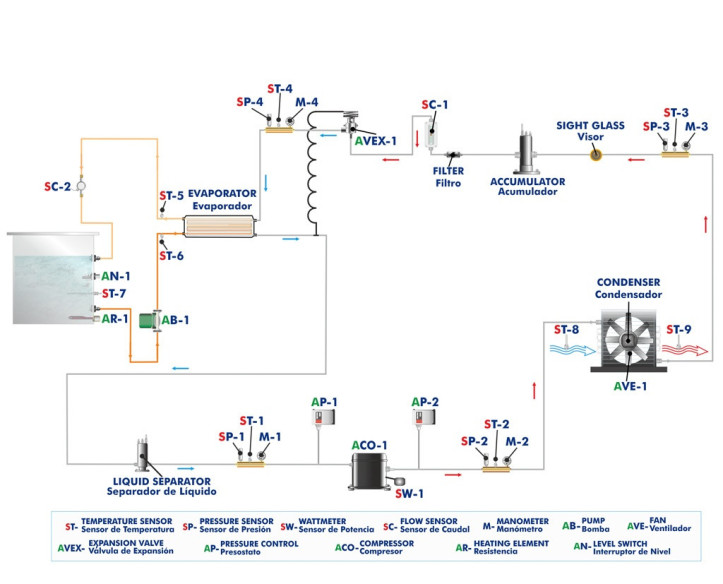

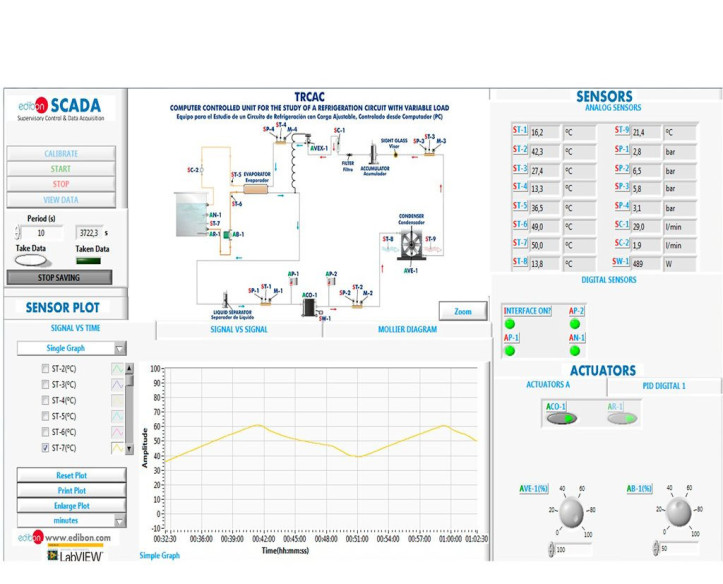

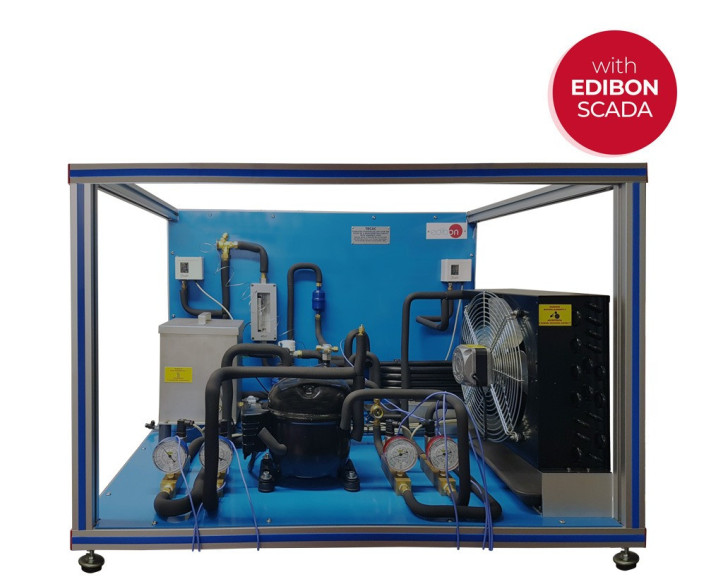

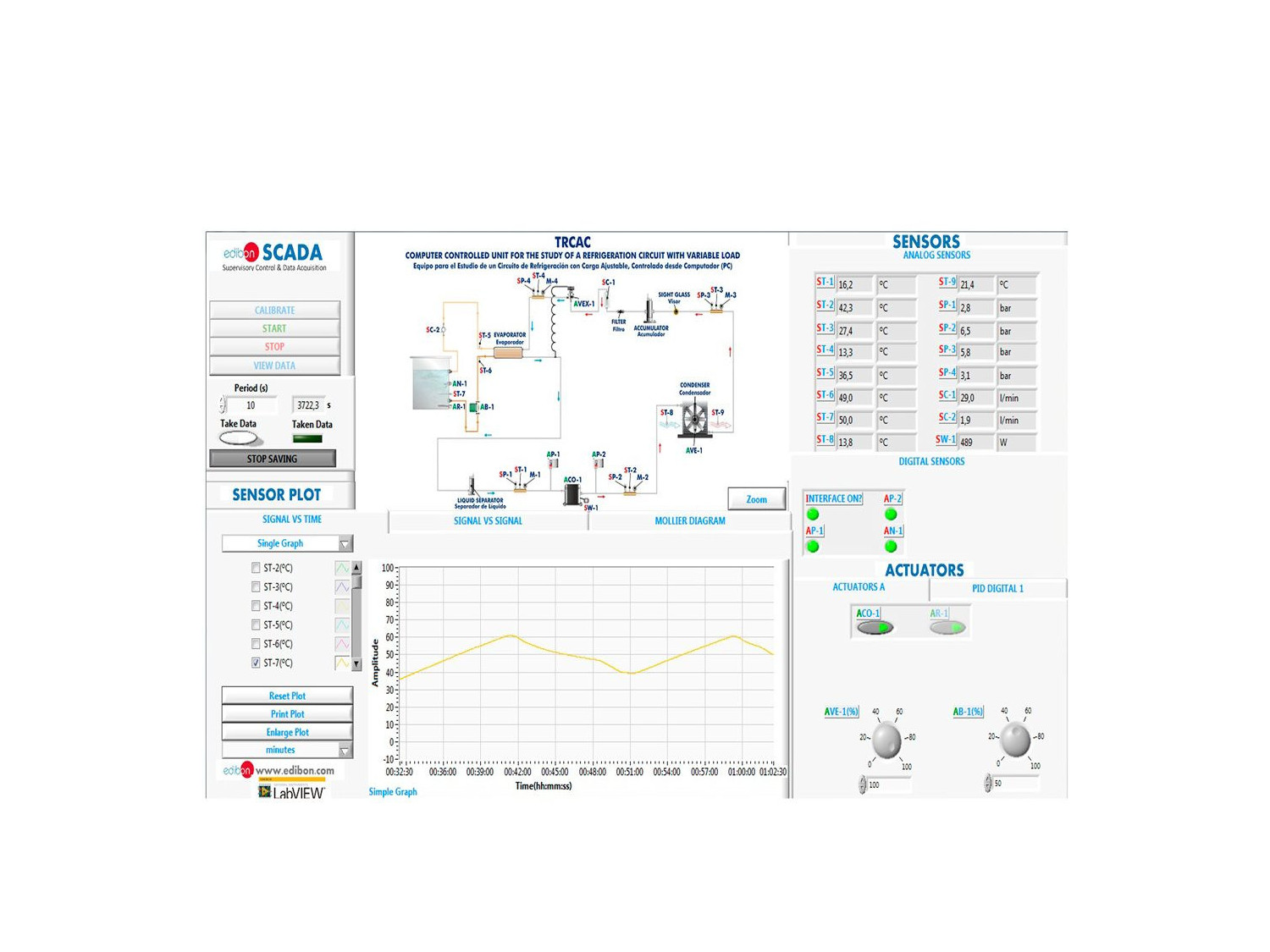

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude du processus de réfrigération.
  2. Etude d'un circuit frigorifique sous une charge réglable.
  3. Etude et familiarisation avec chacun des composants d'un système de réfrigération (compresseur, condenseur, évaporateur, détendeur, pressostats, etc.).
  4. Détermination de la puissance de refroidissement (capacité de réfrigération).
  5. Détermination du coefficient de performance.
  6. Etude du comportement de fonctionnement en charge.
  7. Préparation des courbes de performance.
  8. Détermination du rapport de pression du compresseur.
  9. Mesure de l'énergie électrique.
  10. Représentation du cycle thermodynamique dans un diagramme P-H.
  11. Mesure de la température dans les principaux points du processus de réfrigération.
  12. Calibration des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TRCAC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TRCAC. - Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
