Description Générale

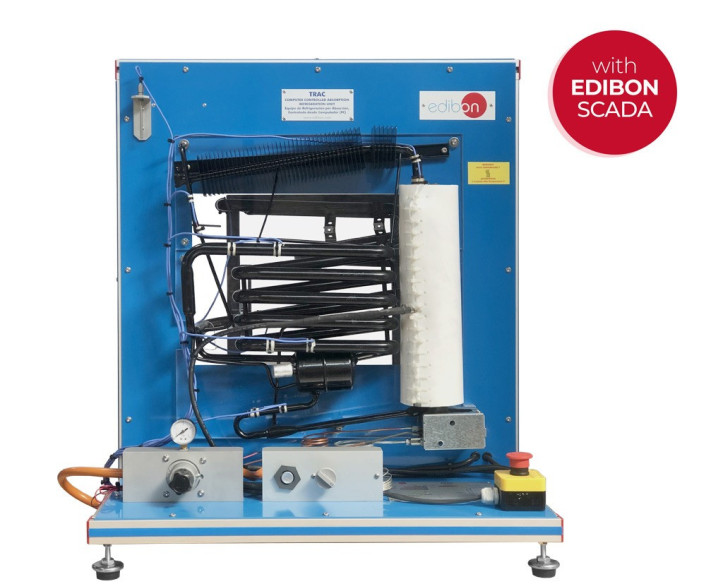

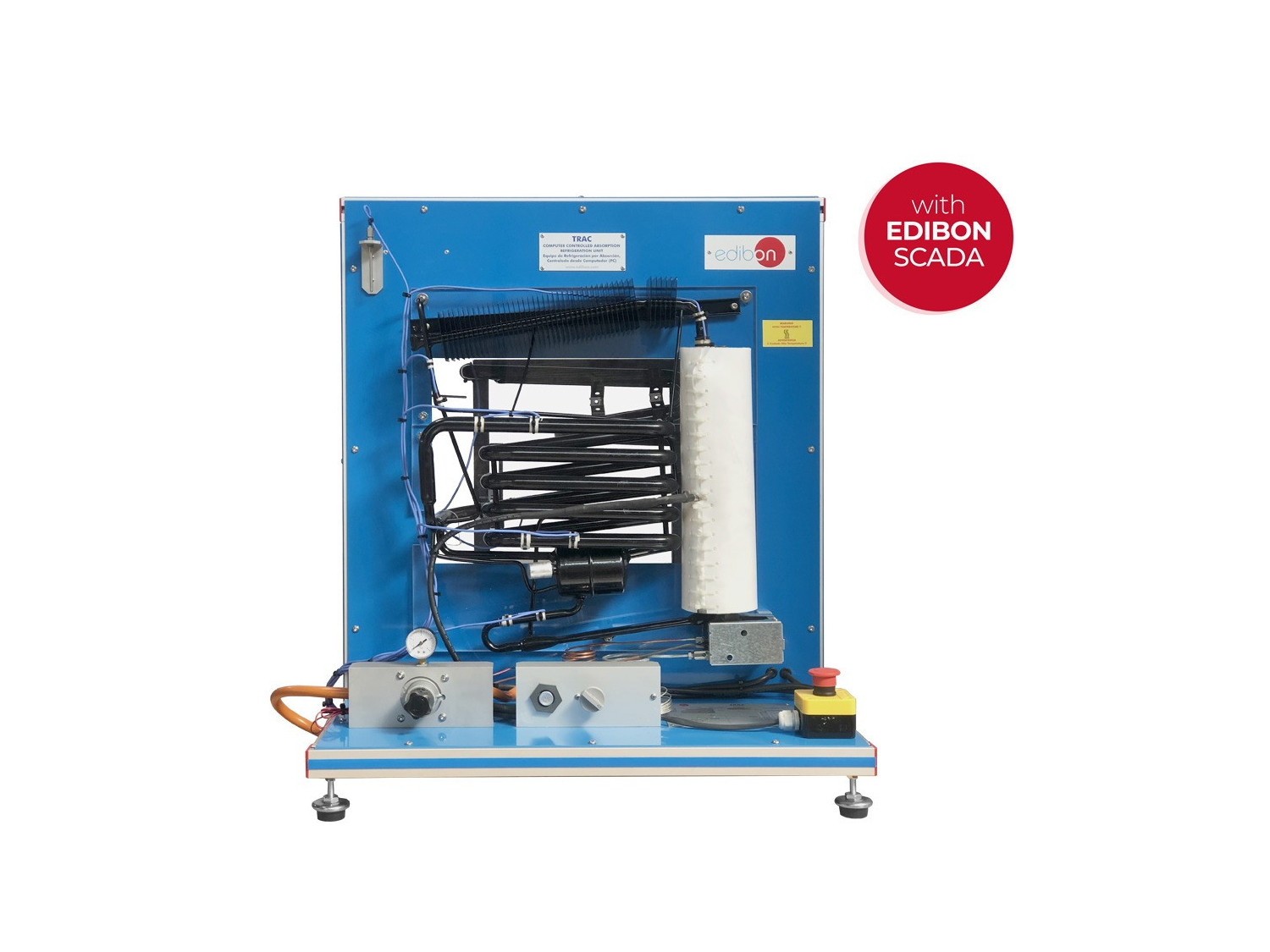

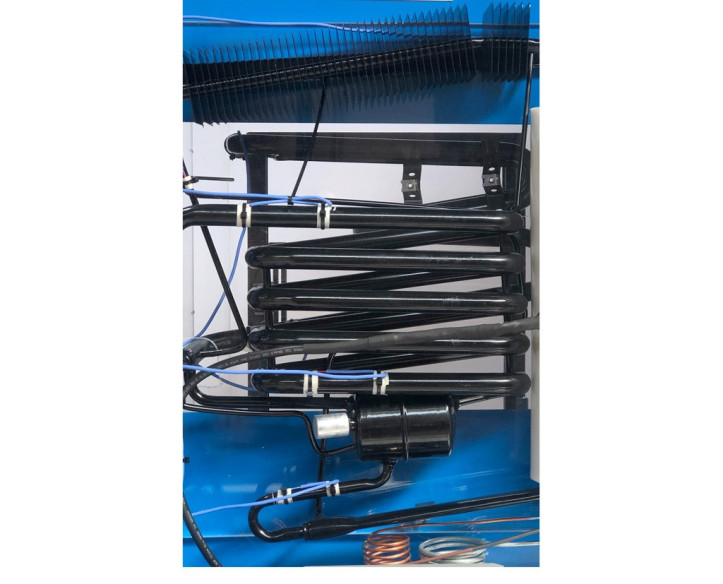

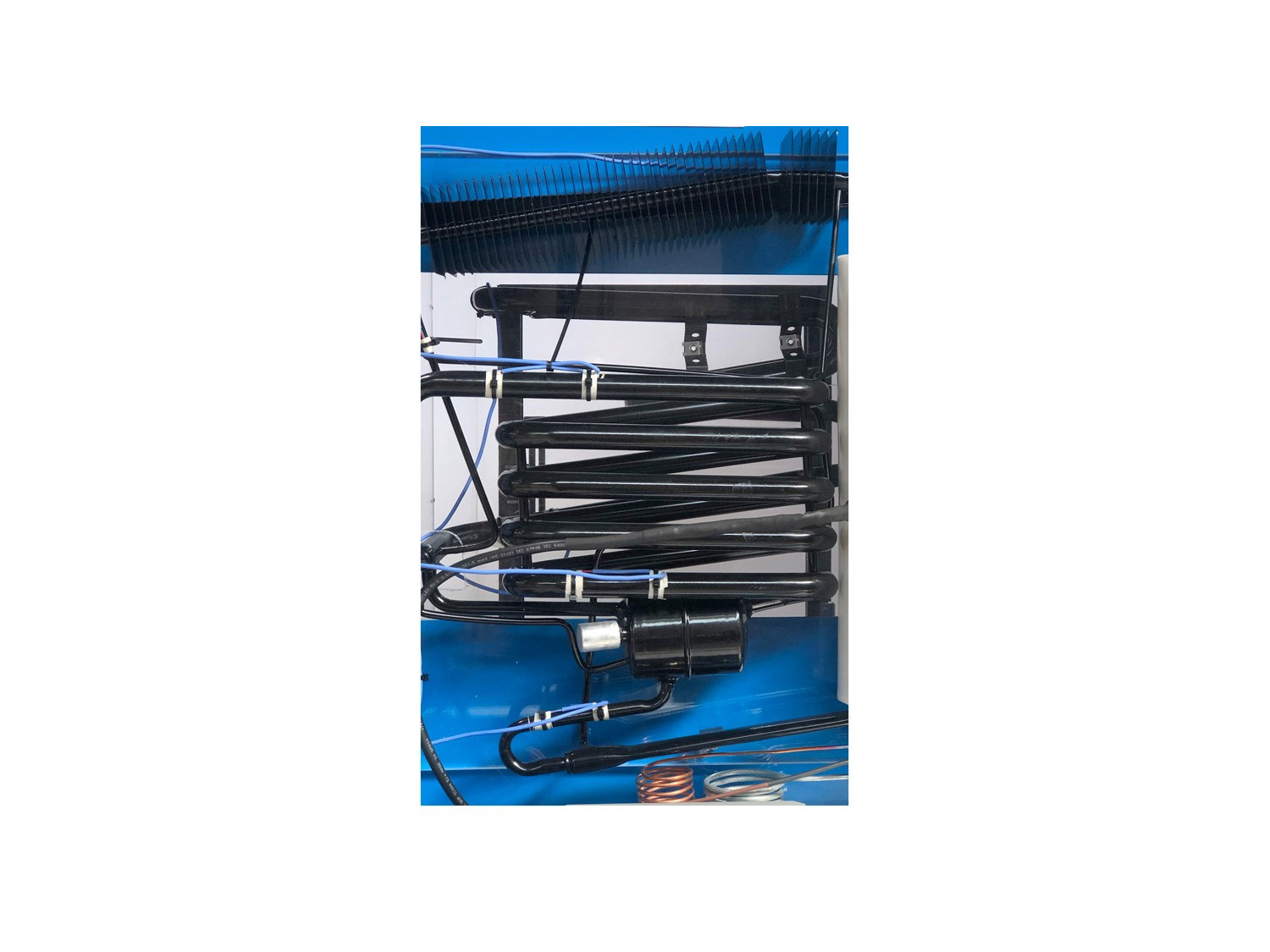

L'Unité de Réfrigération par Absorption, Contrôlée par Ordinateur (PC), "TRAC", développée par EDIBON, est une unité de laboratoire complète pour la démonstration de la réfrigération à absorption.

Cet appareil est alimenté par une double source d'énergie (source de chaleur), à savoir du GPL et de l'électricité. Pour travailler avec le GPL, un régulateur de pression est fourni pour adapter le gaz à la pression d'entrée correspondante (30 – 50 mbar).

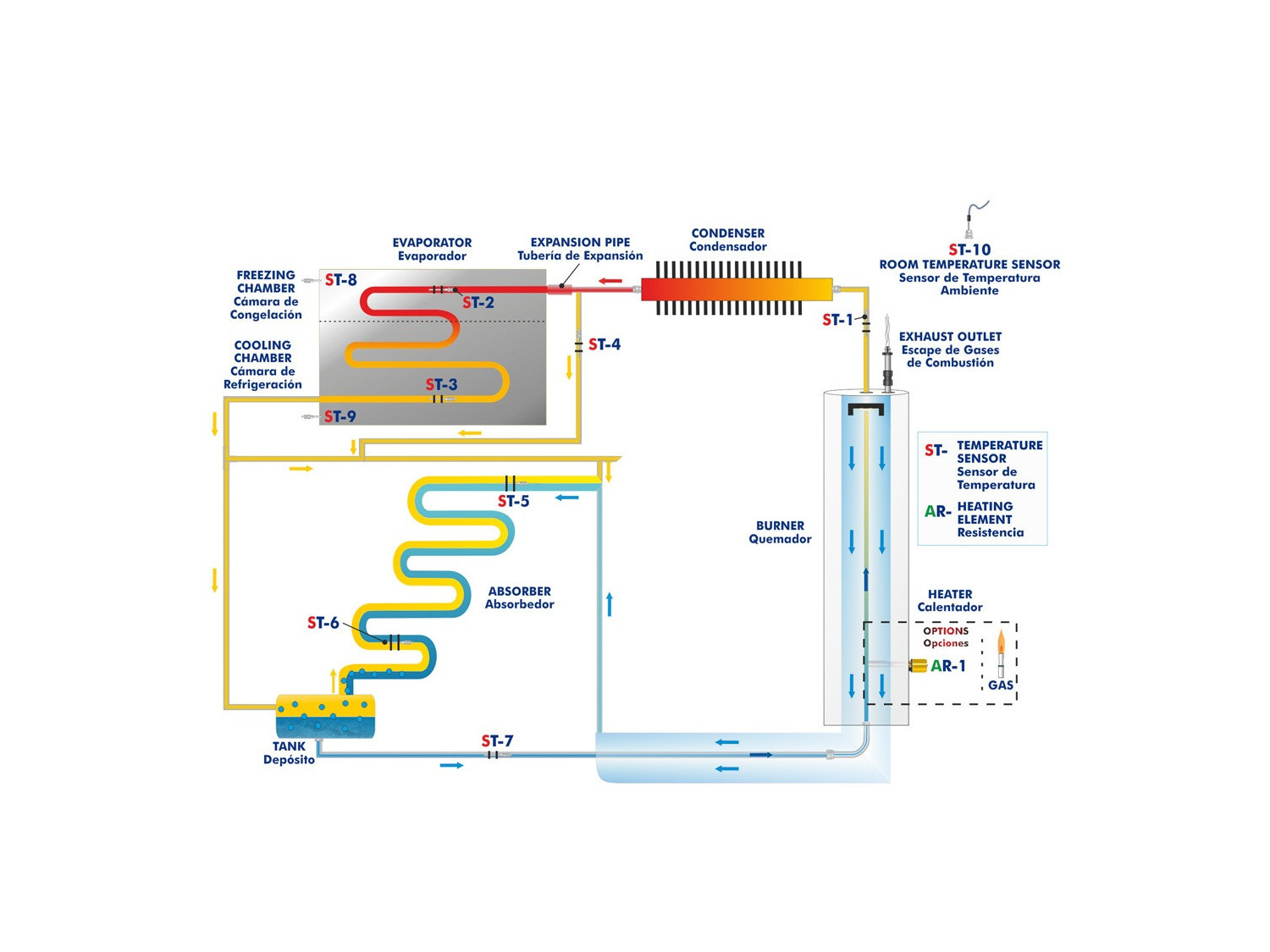

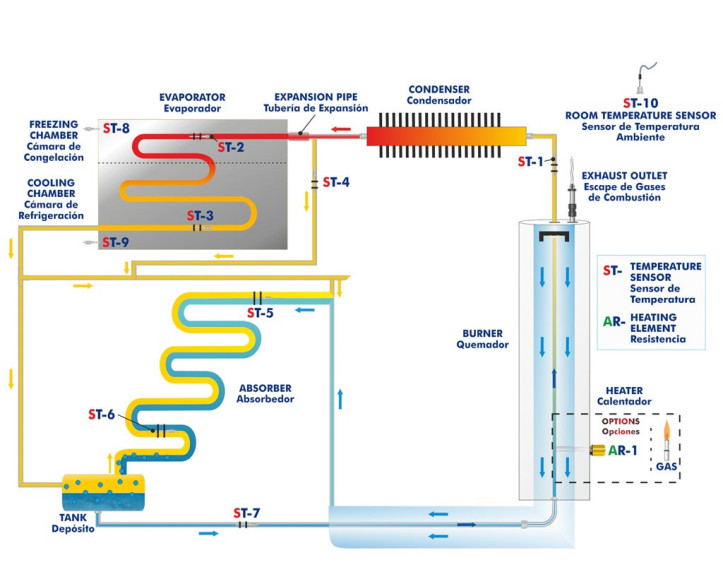

Le fluide utilisé dans le cycle de réfrigération employé par l'unité "TRAC" est une solution d'eau et d'ammoniac (NH3), le réfrigérant étant l'ammoniac et l'eau l'absorbant. Un avantage important est que ces agents utilisés sont totalement inoffensifs pour l'environnement. Le cycle tire parti de la grande affinité de l'ammoniac avec l'eau, et l'ammoniac est utilisé comme agent de refroidissement car il est facilement absorbé par l'eau.

Dans le générateur ou le réchauffeur, c'est là que l'eau et la solution d'ammoniac sont chauffées à l'intérieur à haute pression. L'ébullition permet de séparer, d'une part, la vapeur à forte concentration d'ammoniac, appelée solution concentrée, et, d'autre part, une solution liquide à faible concentration d'ammoniac, appelée solution diluée ou maigre.

La vapeur passe par un condenseur (échangeur à ailettes) où elle est refroidie jusqu'à condensation et amenée à l'état liquide, ce qui réduit sa température.

Cette solution d'ammoniac concentrée entre dans un échangeur de chaleur, où elle est refroidie et où sa pression est réduite, pour entrer dans l'évaporateur. En raison de cette différence de pression, il s'évapore à basse température.

L'unité possède un réservoir pour l'absorbeur, où coexistent la solution liquide riche en ammoniac formée dans l'absorbeur et la vapeur d'ammoniac provenant de l'évaporateur.

L'absorbeur permet d'obtenir une basse pression dans l'évaporateur, de sorte que le réfrigérant (ammoniac) bout à une température plus basse, en prélevant la chaleur nécessaire à l'eau, ce qui réduit sa température.

Dans le générateur, la solution liquide riche en ammoniac provenant de l'absorbeur est chauffée afin de séparer les vapeurs d'ammoniac pur et l'eau (absorbeur). Les vapeurs d'ammoniac sont dirigées vers le condenseur et la mauvaise solution va vers l'absorbeur où la vapeur d'ammoniac est à nouveau absorbée.

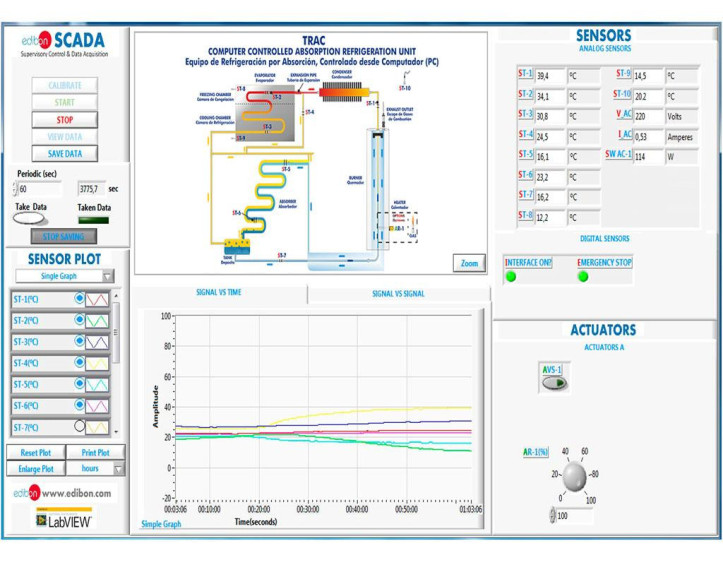

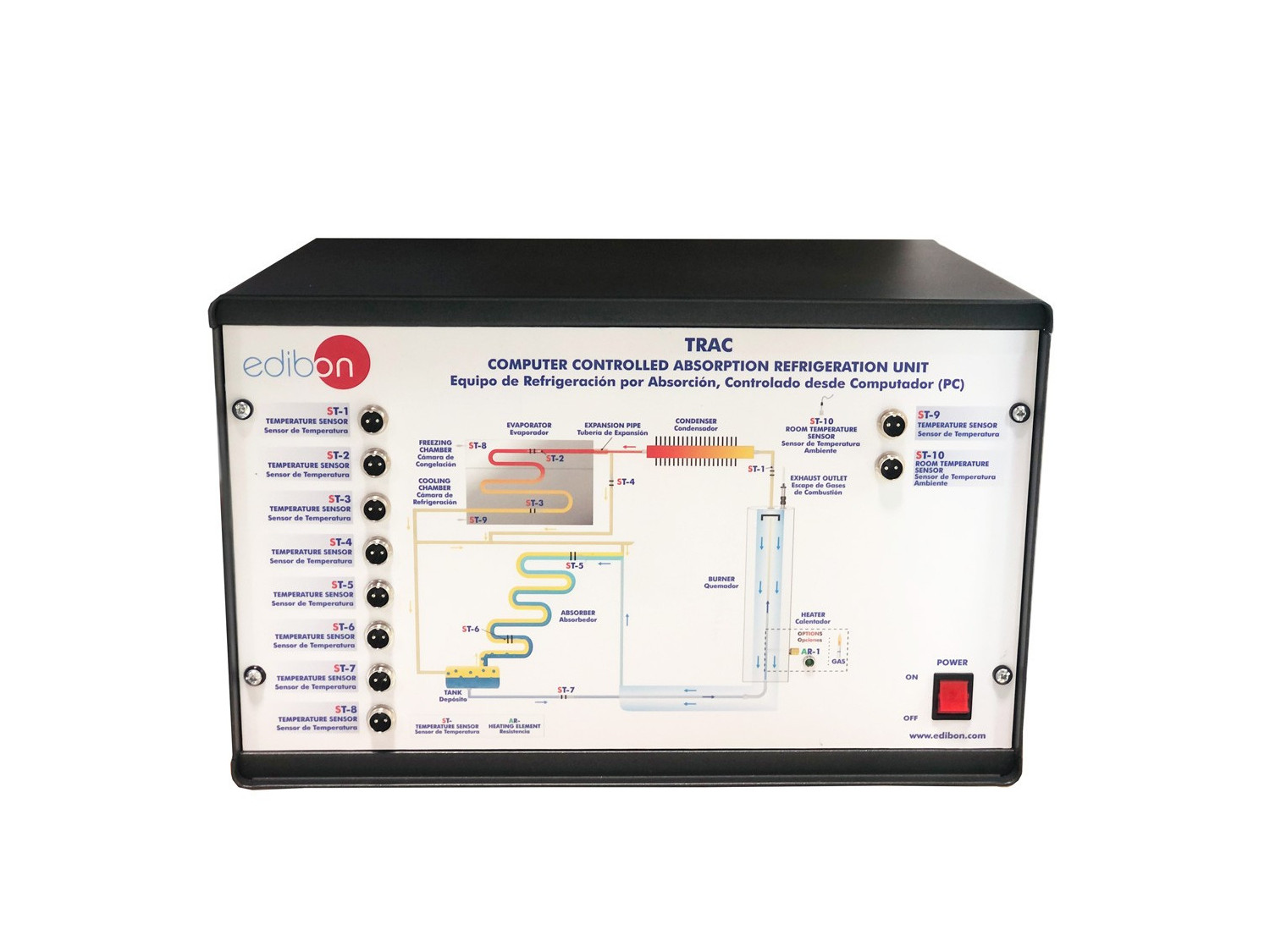

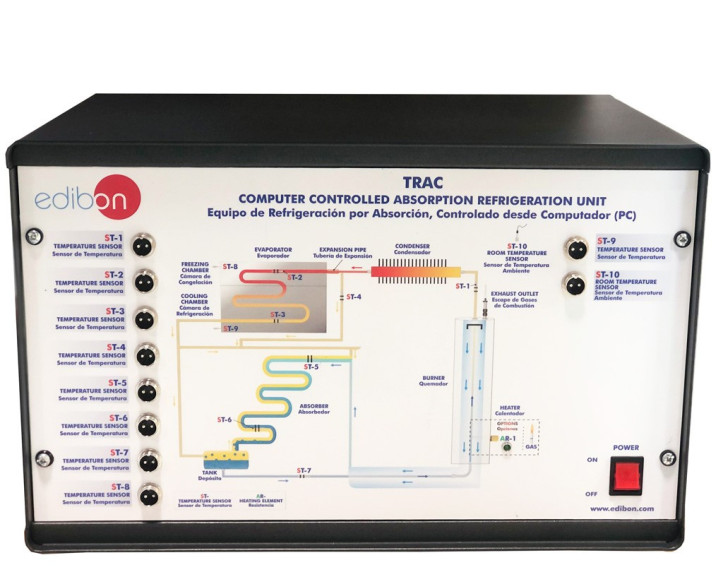

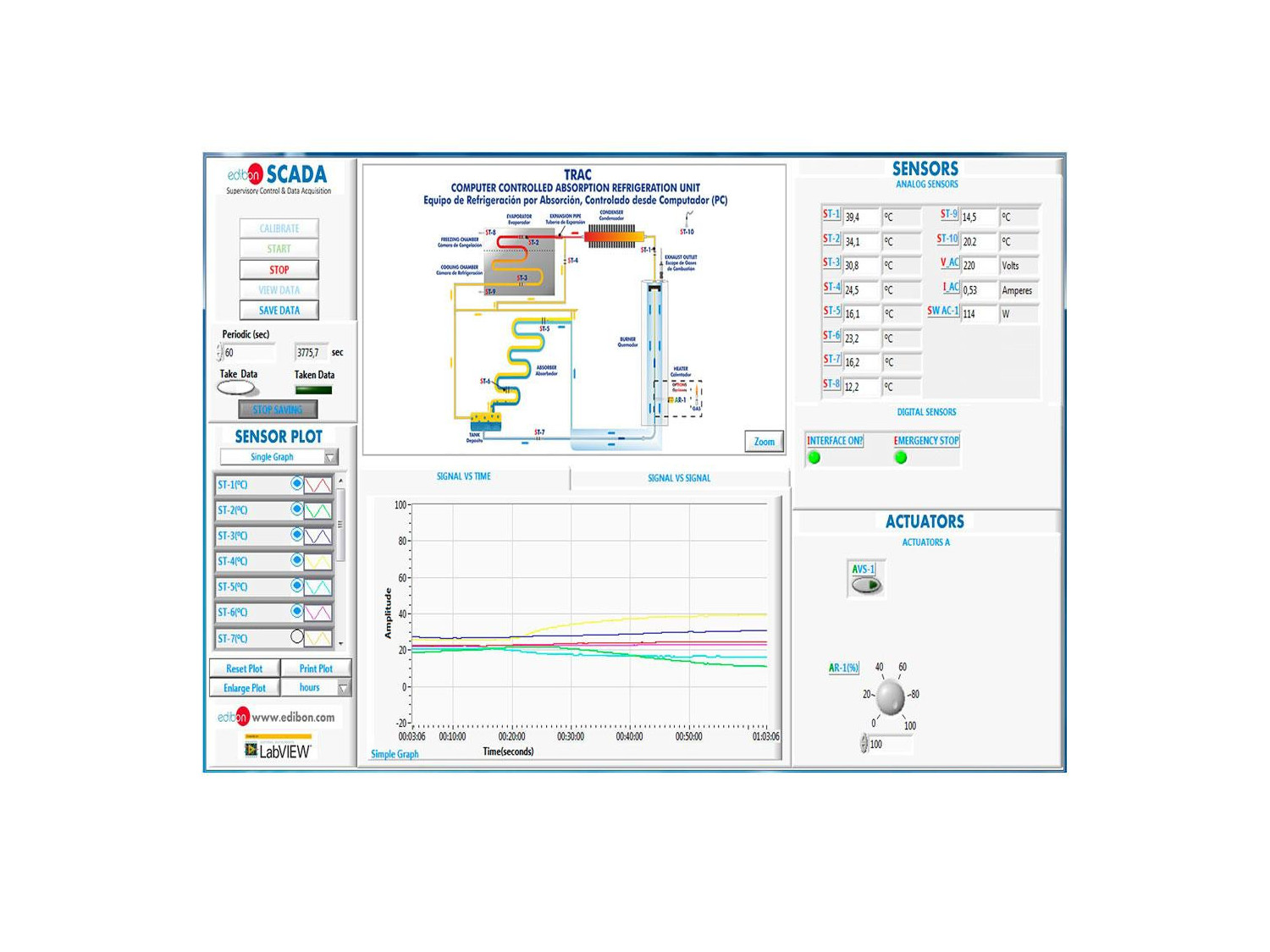

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Démonstration du processus de réfrigération.
  2. Démonstration du cycle de réfrigération par absorption de vapeur et visualisation des processus les plus importants.
  3. Familiarisation avec les différents composants de l'unité de réfrigération par absorption.
  4. Fonctionnement de l'unité de réfrigération par absorption de gaz utilisant soit un élément électrique soit du GPL comme source de chaleur.
  5. Comparaison de la température de réfrigération obtenue en utilisant le GPL ou un élément électrique comme source de chaleur.
  6. Mesure de la puissance électrique.
  7. Influence de la puissance électrique dans la température de réfrigération obtenue.
  8. Mesure de la température dans les points principaux du processus de réfrigération par absorption.
  9. Etalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TRAC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TRAC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
