SCE Unité de Régulation et de Contrôle de Centrales Électriques, Contrôlée par Ordinateur (PC)
SYSTEMES INNOVANTS
L’Unité de Régulation et de Contrôle de Centrales Électriques, Contrôlée par Ordinateur (PC), "SCE", a été conçue par EDIBON pour étudier le processus de modélisation et de simulation de la génération électrique dans une centrale, ainsi que pour valider le comportement du modèle par rapport au système réel, de manière sûre et contrôlée.
Expansions
Laboratories
NOUVELLES LIÉES
Description Générale
L’Unité de Régulation et de Contrôle de Centrales Électriques, Contrôlée par Ordinateur (PC), "SCE", a été développée par EDIBON pour simuler et analyser le comportement d’une centrale électrique selon deux modes de fonctionnement.
- Mode réel : permet l’analyse et l’acquisition de données du matériel en régime permanent ou transitoire.
- Mode simulé : permet la comparaison avec des données réelles de fonctionnement de centrales électriques.
Cette double fonctionnalité permet aux étudiants et aux enseignants de travailler à la fois dans des conditions réalistes et à partir de modèles prédéfinis, facilitant l’étude complète de la dynamique de régulation et de contrôle des systèmes électriques de puissance.

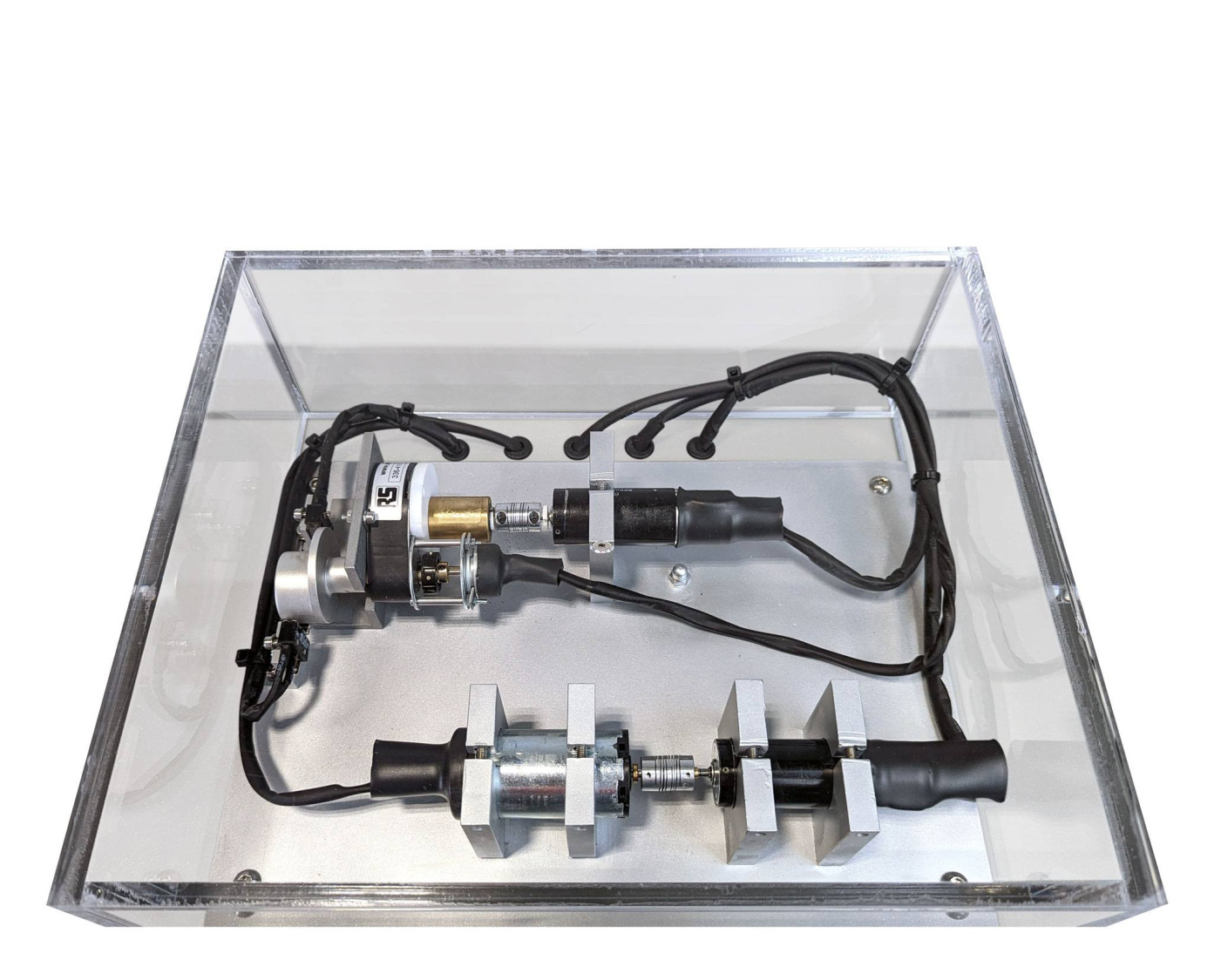

- Sous-système de vanne : Situé dans la partie supérieure de l’unité, il est composé d’une vanne commandée par un moteur. Il permet de réguler le débit simulé en ajustant l’ouverture de la vanne. Une tachodynamo mesure la vitesse du moteur et un potentiomètre enregistre la position d’ouverture. L’utilisateur peut visualiser des variables clés telles que le signal de commande, la vitesse du moteur et la position de la vanne, simulant ainsi la régulation du débit dans une centrale réelle. Ce sous-système contrôle directement le flux vers le second sous-système, ce qui permet d’étudier son impact sur la génération électrique.
- Sous-système turbine-générateur : Situé dans la partie inférieure de l’unité, il simule le comportement d’une turbine couplée à un générateur. Il peut être connecté au sous-système de vanne via un interrupteur simulant leur couplage. Dans ce mode, la vitesse de la turbine dépend de l’ouverture de la vanne, influençant ainsi la puissance électrique générée. Ce sous-système peut également fonctionner de manière indépendante pour étudier des comportements en commande directe. Il comprend trois types de charges électriques - résistive, inductive et capacitive - activables ou désactivables individuellement via des commutateurs, ce qui permet d’analyser la réponse du système à différents scénarios de charge.

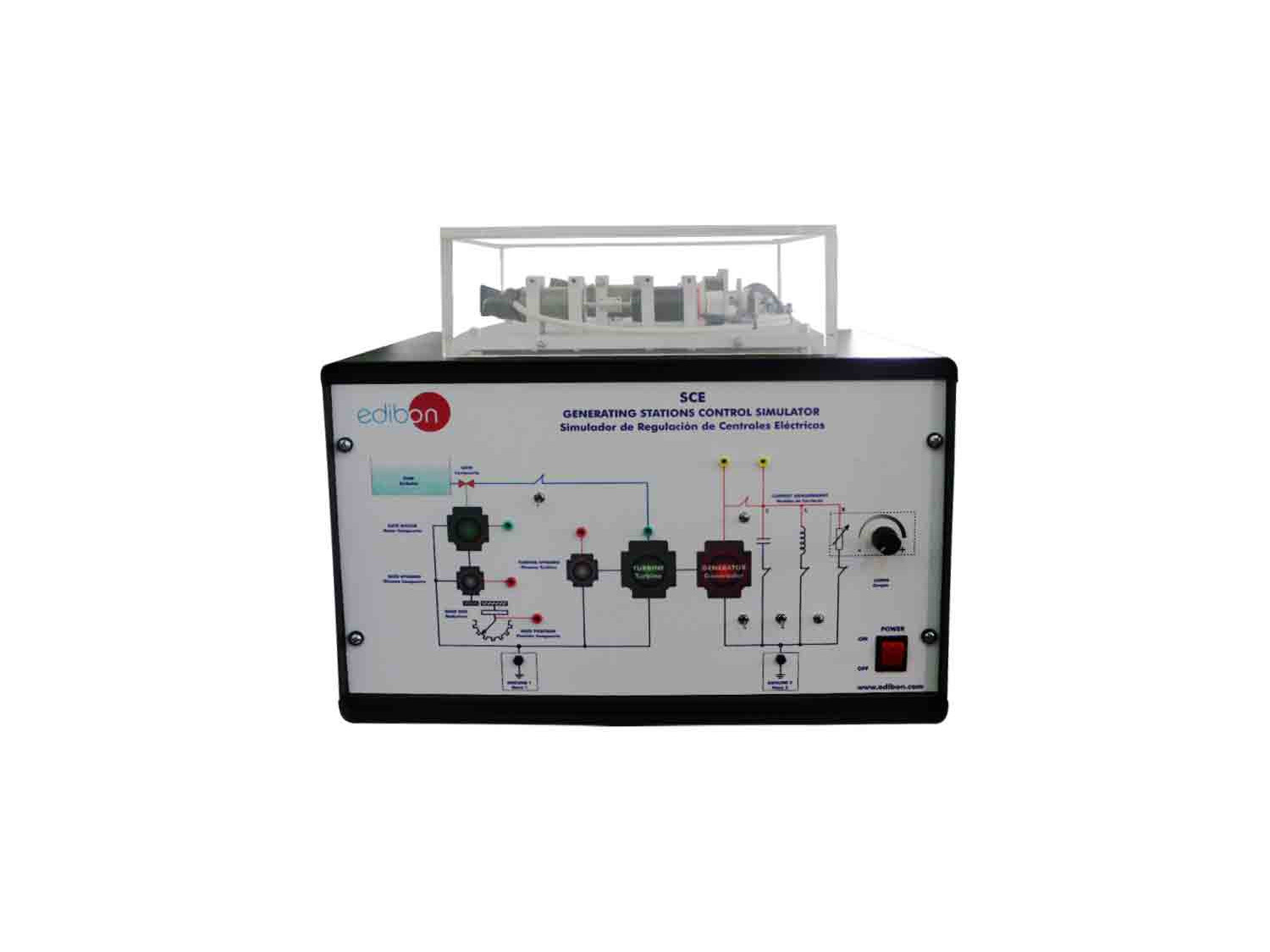

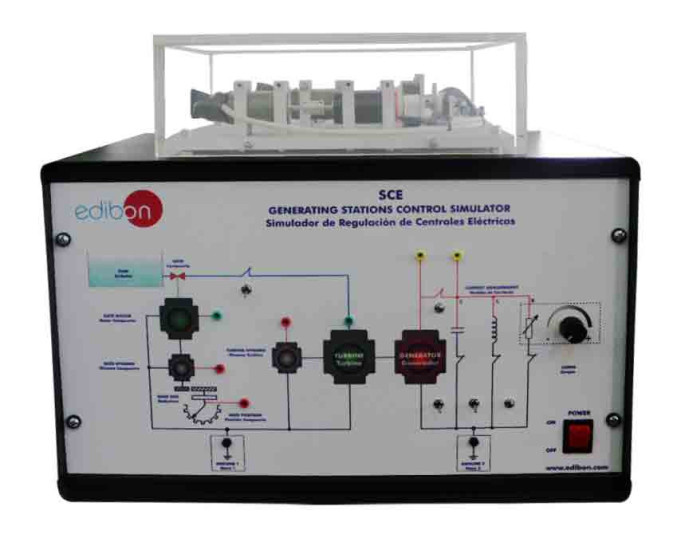

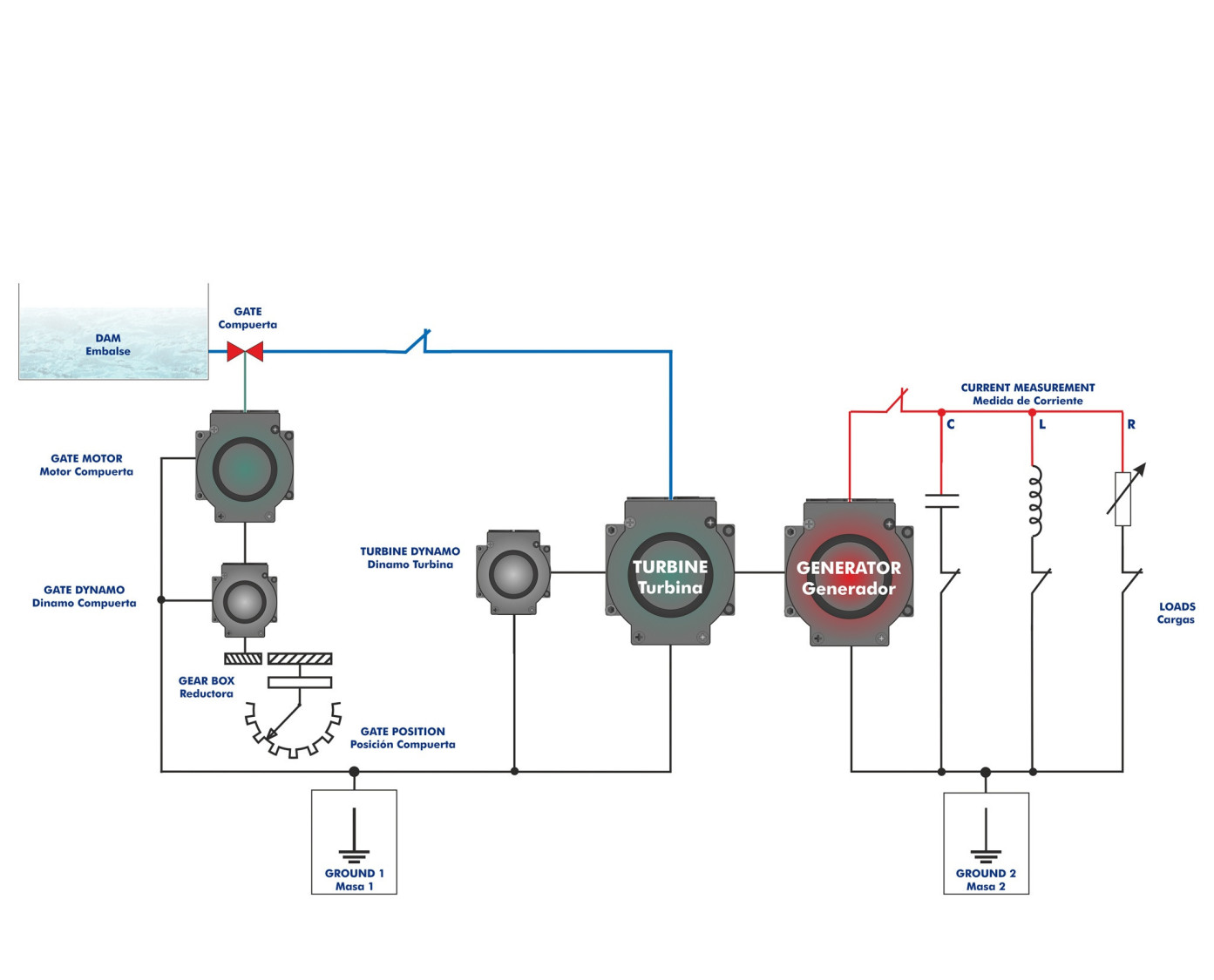

Le panneau avant comprend un schéma du système, des bornes de test pour mesures directes, et des commutateurs pour modifier son fonctionnement, facilitant à la fois l’analyse théorique et pratique. L’équipement permet de mesurer la tension, le courant et la vitesse de la turbine dans un environnement interactif et sécurisé, avec les bornes de terre des deux sous-systèmes reliées en interne.

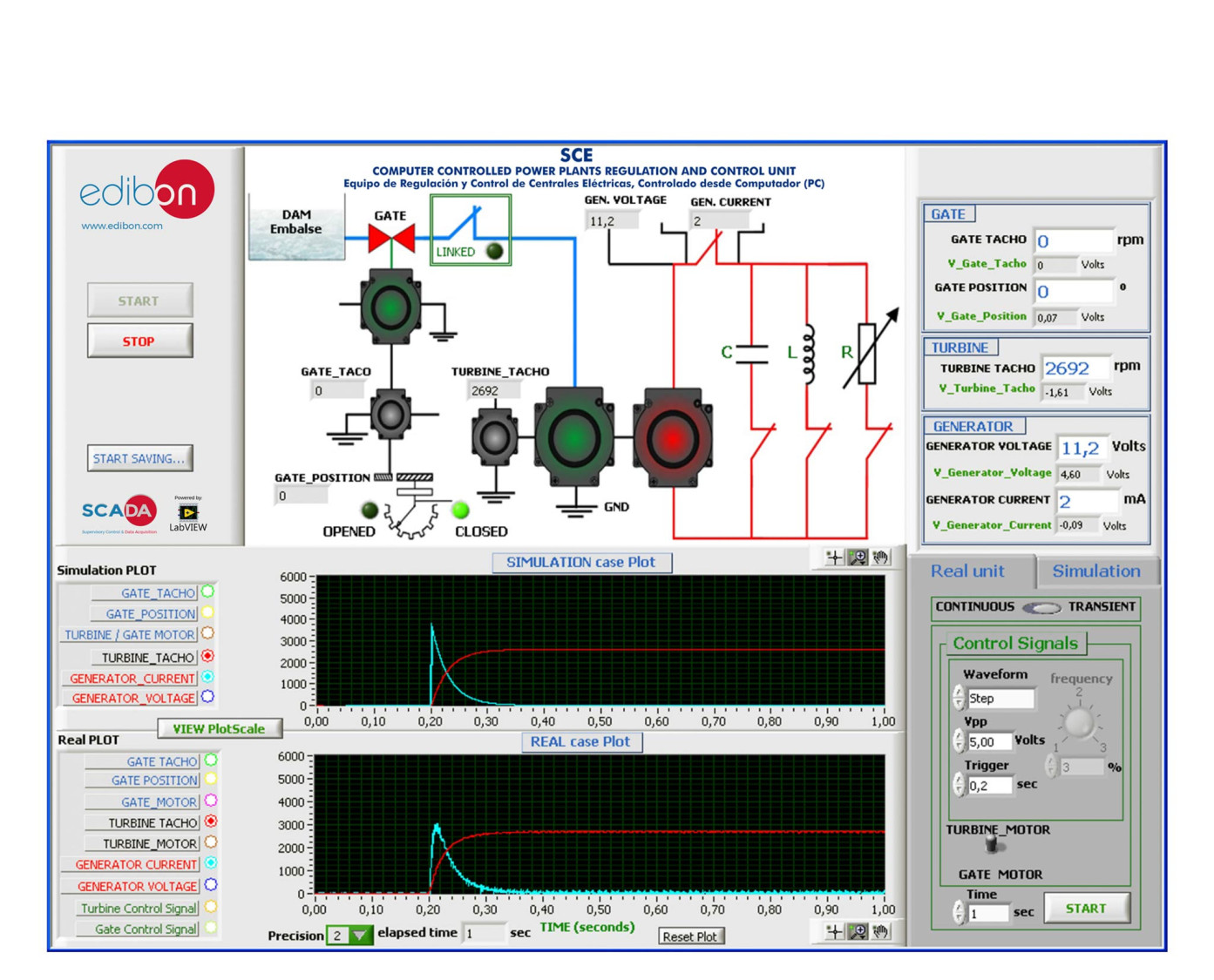

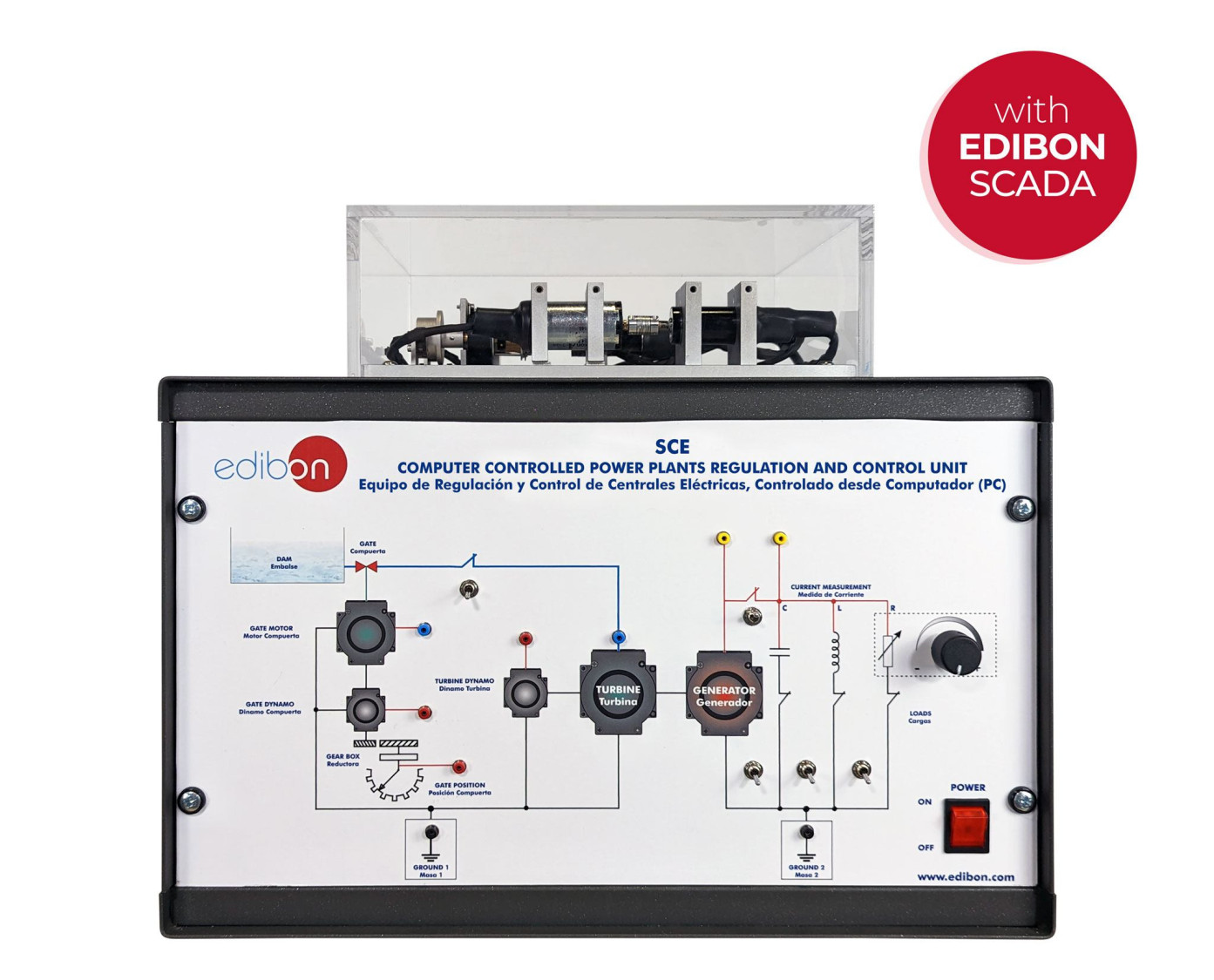

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Comparaison de la réponse du moteur réel de la vanne avec celle du moteur simulé sous des signaux de commande.
- Acquisition des réponses transitoires des moteurs de la vanne et de la turbine.
- Acquisition des réponses transitoires simulées des moteurs de la vanne et de la turbine.
- Comparaison du moteur réel de la turbine avec le moteur simulé sous charges résistive, capacitive et inductive.
- Comparaison des signaux de commande sinusoïdaux, carrés et triangulaires sur la vanne (réel vs simulé).
- Comparaison de la réponse à une impulsion entre les moteurs réels et simulés (vanne ou turbine).
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- Modélisation du moteur comme moteur standard.
- Moteur de modélisation avec des corrections constantes du modèle mathématique.
- Calcul du taux de dynamos constants.
- Obtention des réponses transitoires du moteur de la vanne.
- Obtention de la réponse transitoire du moteur de la turbine.
- Obtention de la réponse transitoire du moteur simulé de la vanne.
- Obtention de la réponse transitoire du moteur simulé de la turbine.
- Comparaison des réponse réponse du moteur de porte réelle vs moteur de porte simulé pour des signaux de surveillance en continu (manuellement à partir de l’ordinateur (PC)).
- La comparaison de la réponse du moteur réel de grille vs réponse du moteur commande de grille des signaux sinusoïdaux simulé.
- La comparaison de la réponse de la réponse du moteur du moteur de porte réelle vs signaux de porte simulés de commande carré.
- Comparaison de la réponse du nouveau moteurla réponse du moteur de porte vs signaux de porte simulés contrôle triangulaire.
- Comparaison de la réponse à un échelon entre le moteur et le moteur réel simulé (grille ou turbine).
Autres possibilités à réaliser avec cette unité:
- De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d’un projecteur ou d’un tableau blanc électronique.
- Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
- Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
- Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
- Cette unité peut être utilisée pour faire de la recherche appliquée.
- Cette unité peut être utilisée pour donner des cours de formation aux industries même à d’autres institutions d’enseignement technique.
- Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
