RYC Unité d'étude de la Régulation et du Contrôle, Contrôlée par Ordinateur (PC)

2.4.1.- INSTRUMENTATION ET CONTRÔLE 6.1.1.1.- PRINCIPES THÉORIQUES ET PRATIQUES 10.1.- THÉORIE - PRATIQUES FONDAMENTALES 14.2.2.- INSTRUMENTATION ET CONTRÔLE
COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF REGULATION AND CONTROL - RYC

Unité : RYC. Unité d’Étude de la Régulation et du Contrôle, Contrôlée par Ordinateur

COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF REGULATION AND CONTROL - RYC

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF REGULATION AND CONTROL - RYC

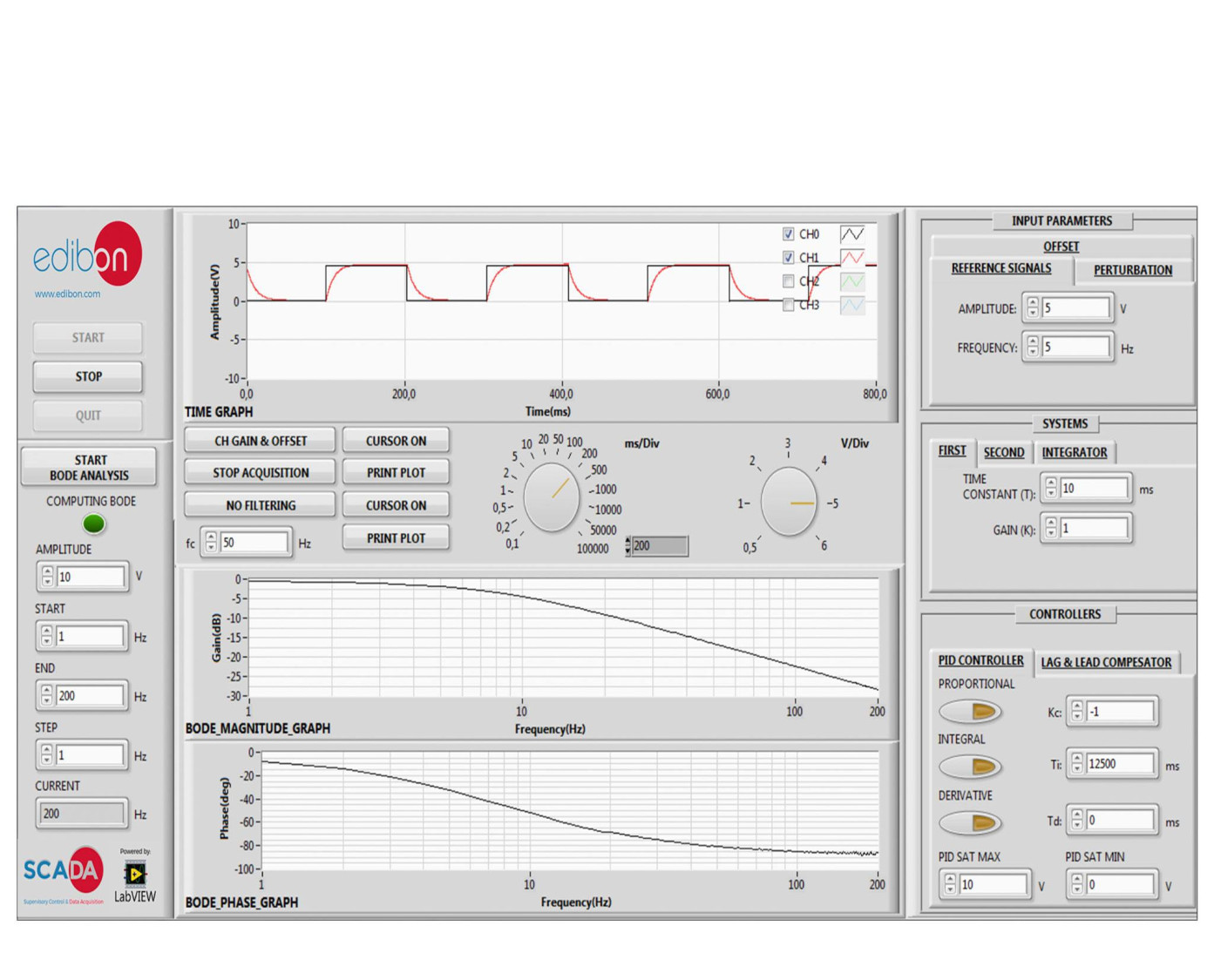

RYC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF REGULATION AND CONTROL - RYC
COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF REGULATION AND CONTROL - RYC
COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF REGULATION AND CONTROL - RYC

SYSTEMES INNOVANTS

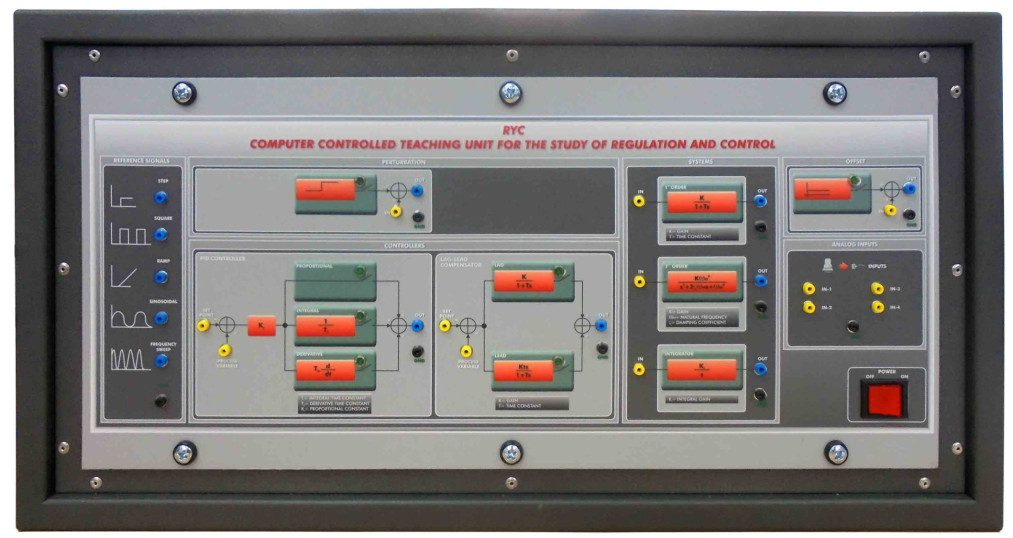

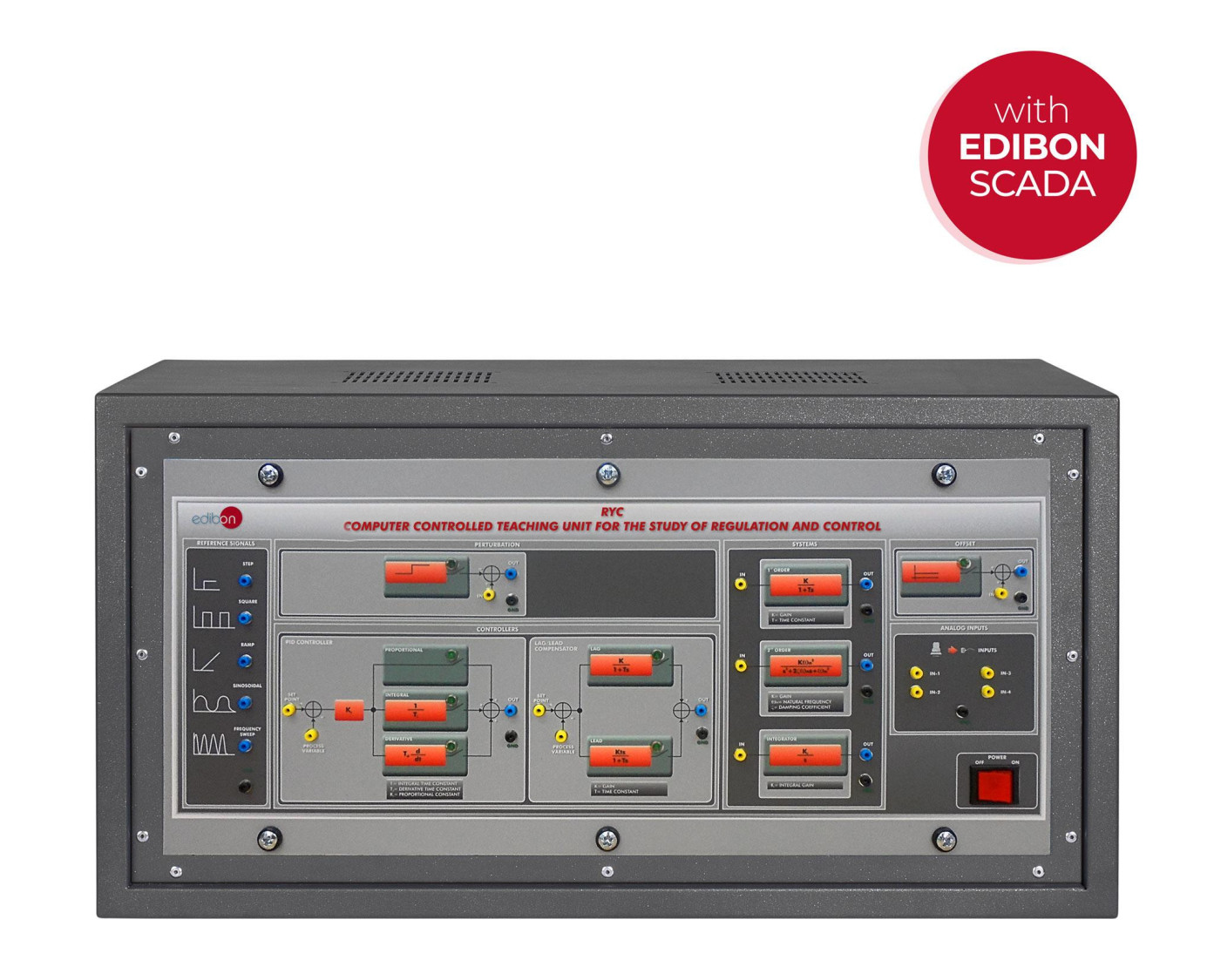

L’Unité d’Étude de la Régulation et du Contrôle, Contrôlée par Ordinateur (PC), "RYC", conçue par EDIBON, est commune à tous les unité de type "RYC" et constitue l’unité de base pour la réalisation de pratiques de régulation et de contrôle automatique.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
EMAK

Kit Matlab d'EDIBON
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

EDIBON Cloud Learning

Laboratories

6TV
 Laboratoire de Mécatronique et d'automatisation pour l'enseignement Technique et Professionnel
6HE
 Laboratoire de Mécatronique et d'automatisation pour l'enseignement Supérieur
2TV
 Laboratoire d'électronique pour l'enseignement Technique et Professionnel
2HE
 Laboratoire d'électronique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière

NOUVELLES LIÉES

L'avenir du contrôle des processus : Innovation, formation et révolution de l'industrie 4.0
L'avenir du contrôle des processus : Innovation, formation et révolution de l'industrie 4.0
L'automatisation et le contrôle des processus ont été des piliers fondamentaux dans l'évolution de l'industrie et de la recherche scientifique. Avec l'avènement de l'Industrie 4.0, l'intégration de nouvelles technologies a entraîné une transformation sans précédent dans la manière dont les...
Lire plus
Qu’est-ce que le contrôle de processus et pourquoi est-il essentiel dans l’industrie moderne ?
Qu’est-ce que le contrôle de processus et pourquoi est-il essentiel dans l’industrie moderne ?
Aujourd’hui, l’automatisation et l’efficacité sont des facteurs clés du développement industriel et scientifique. Le contrôle de processus joue un rôle crucial dans ce contexte, car il permet de surveiller, réguler et optimiser les systèmes et processus industriels, garantissant ainsi leur...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up at Béjaia University
Setting up at Béjaia University
We have traveled to the Béjaia University to install several of our equipment in the areas of Electrical Engineering and Heat Transfer.
Lire plus
Setting up at Universidad Politécnica de Madrid
Setting up at Universidad Politécnica de Madrid
The Civil Engineering department of Universidad Politécnica de Madrid (Oficial) can now enjoy our Computer Controlled Teaching Unit for the Study of Regulation and Control (RYC) and its level control module (RYC-N).
Lire plus
Setting up at Escuela Técnica Superior De Ingenieros De Telecomunicación (URJC)
Setting up at Escuela Técnica Superior De Ingenieros De Telecomunicación (URJC)
We are pleased to announce our latest installation at URJC, specifically for the department of signal theory and communications and telematic systems and computing of the Higher Technical School of Telecommunications Engineers in Fuenlabrada (Spain), including BDAS/BMA, MTP or RYC, among others...
Lire plus
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Lire plus
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
On October 19th, the Course on Instrumentation, Regulation and Control in Laboratories, taught by our engineers in these facilities, using EDIBON units, was completed and aimed at learning the control of the conditions of a laboratory process. The attendants, (12 laboratory technicians and...
Lire plus

Description Générale

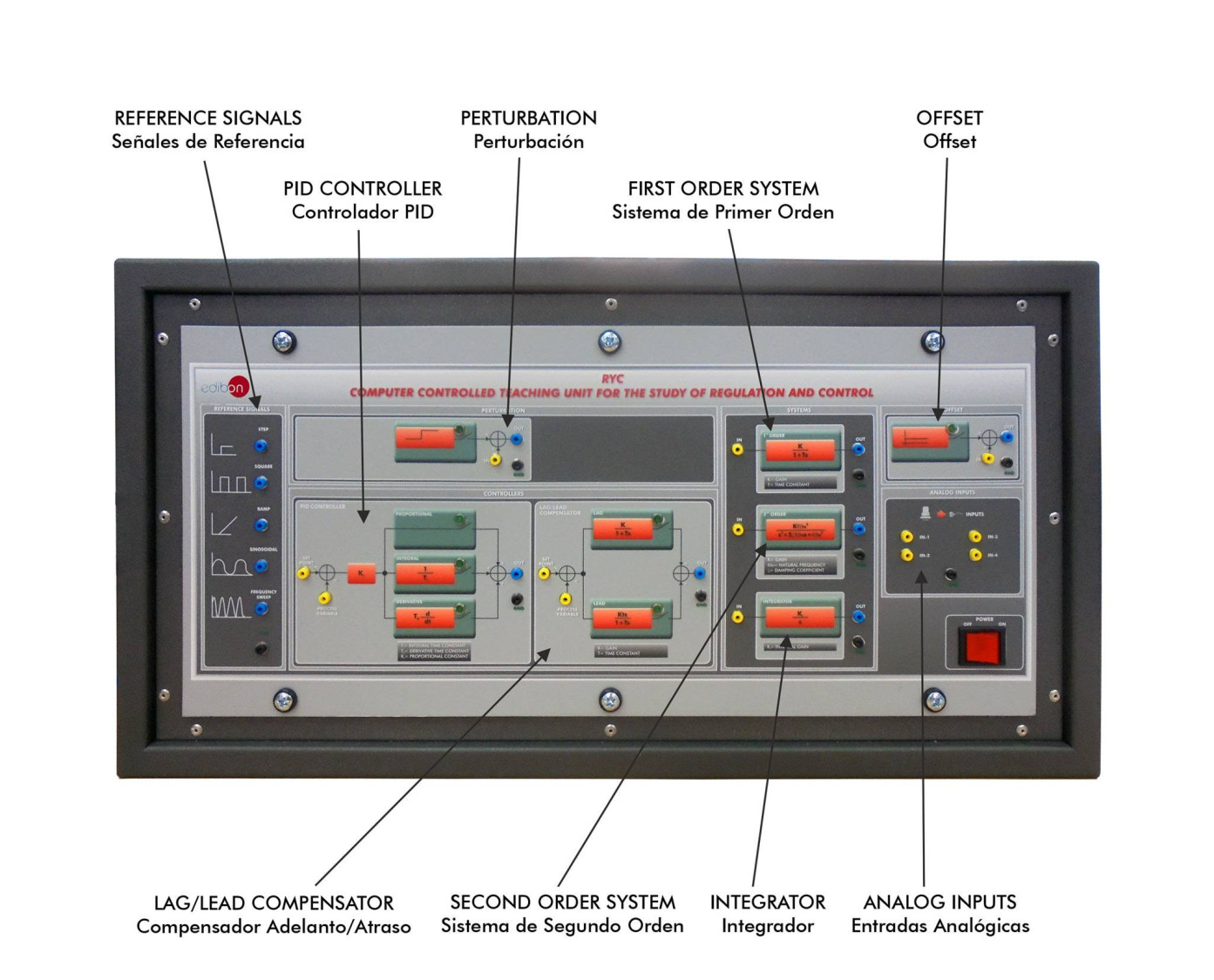

L’Unité d’Étude de la Régulation et du Contrôle, Contrôlée par Ordinateur (PC), "RYC", conçue par EDIBON, est commune à tous les unité de type "RYC" et constitue l’unité de base pour la réalisation de pratiques de régulation et de contrôle automatique. Elle est organisée en différentes sections fonctionnelles permettant une étude complète du comportement dynamique des processus. Celles-ci incluent la génération de signaux de référence (échelon, rampe, sinusoïdal, etc.), le contrôleur PID avec ses actions proportionnelle, intégrale et dérivée, le compensateur avance-retard, l’insertion de perturbations, ainsi que des sections de modélisation des processus, qui permettent de représenter des comportements intégrateurs, de premier ordre et de second ordre, dont les paramètres sont ajustables via le logiciel.

L’unité comprend également des sections auxiliaires telles que l’introduction d’un offset et des entrées analogiques pour l’acquisition de signaux, facilitant la configuration de différents schémas de contrôle. Cet environnement permet de configurer différentes stratégies de régulation et de visualiser l’évolution des variables du processus en temps réel, facilitant l’analyse comparative entre différentes méthodes de contrôle.

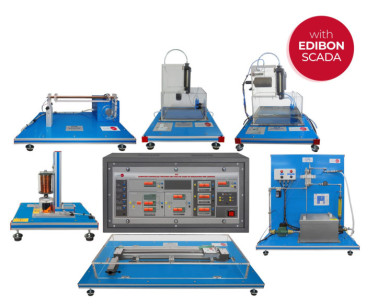

Les différentes unités de la série "RYC/T" se connectent à cette unité de base, permettant de travailler avec des processus physiques réels et de compléter l’étude théorique par des applications pratiques dans différents domaines de l’ingénierie.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Réponse d’un système du premier ordre dans le domaine temporel.
  2. Réponse d’un système du premier ordre dans le domaine fréquentiel.
  3. Réponse d’un système du second ordre dans le domaine temporel.
  4. Réponse d’un système du second ordre dans le domaine fréquentiel.
  5. Réponse d’un intégrateur dans le domaine temporel.
  6. Réponse d’un intégrateur dans le domaine fréquentiel.
  7. Compensation avance/retard.
  8. Structure d’un contrôleur PID.
  9. Contrôle PID d’un système du premier ordre.
  10. Contrôle PID d’un système du second ordre.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Réponse d’un système de premier ordre dans le domaine temporel (Réponse indicielle).
  2. Réponse d’un système de premier ordre dans le domaine temporel (Réponse à une rampe).
  3. Réponse du système de premier ordre dans le domaine temporel (réponse sinusoïdale).
  4. Réponse du système de premier ordre dans le domaine des fréquences (réponse sinusoïdale).
  5. Réponse du système de second ordre dans le domaine temporel (Réponse indicielle).
  6. Réponse du système de second ordre dans le domaine temporel (Réponse à une rampe).
  7. Réponse du système de deuxième ordre dans le domaine temporel (Réponse sinusoïdale).
  8. Réponse du système de deuxième ordre du domaine fréquentiel (Réponse sinusoïdale).
  9. Expérience du Compensateur d’avance de phase.
  10. Expérience du compensateur de retard de phase.
  11. Structure d’un contrôleur PID (Proportionnel-Intégrant les blocs pilotés).
  12. Contrôle PID d’un système de circuit ouvert de premier ordre.
  13. Contrôle PID d’un système de second ordre en circuit ouvert.
  14. Contrôle PID d’un système de premier ordre en circuit fermé (Ajustement mathématique).
  15. Contrôle PID d’un système de premier ordre en boucle fermée (Dispositif expérimental).
  16. Contrôle PID d’un système de premier ordre en boucle fermée (Réglage Ziegler-Nichols).
  17. Contrôle PID d’un système de second ordre en circuit fermé (Ajustement mathématique).
  18. Contrôle PID d’un système de second ordre en boucle fermée (Dispositif expérimental).
  19. Contrôle PID d’un système de second ordre en boucle fermée (Réglage Ziegler-Nichols).

Autres possibilités à réaliser avec cette unité :

  1. De nombreux élèves visualisent les résultats simultanément. Visualiser tous les résultats en temps réel dans la classe au moyen d’un projecteur ou d’un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet de modifier intrinsèquement et/ou extrinsèquement la portée, les gains, les paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques, ainsi que des logiciels.
  4. Cette unité peut être utilisée pour faire de la recherche appliquée.
  5. Cette unité peut être utilisée pour donner des cours de formation aux industries et même à d’autres établissements d’enseignement technique.
  6. Contrôle du processus de l’unité RYC par le biais du boîtier d’interface de contrôle sans ordinateur.
  7. Visualisation de toutes les valeurs des capteurs utilisés dans le processus de l’unité RYC.
  8. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

UNITÉS SIMILAIRES DISPONIBLES

BASE UNIT FOR BS - BSUB
  • BSUB
Available
6.1.2.1.- CAPTEURS ET INSTRUMENTATION ÉLECTRONIQUE
BSUB
Unité de Base pour BS
Le BSUB est une unité complète qui a été conçue par EDIBON pour fournir un conditionnement de signaux pour de nombreux capteurs et transducteurs dont les signaux de sortie doivent être conditionnés. Ces circuits d’amplificateurs différentiels et...
Voir l'Unité
COMPUTER CONTROLLED BASIC UNIT FOR BS - BSPC
  • BSPC
Available
6.1.2.1.- CAPTEURS ET INSTRUMENTATION ÉLECTRONIQUE
BSPC
Unité de Base pour BS, Contrôlée par Ordinateur (PC)
Le BSPC est une unité complète qui a été conçue par EDIBON pour fournir un conditionnement de signaux pour de nombreux signaux de sortie de nombreux capteurs et transducteurs qui doivent être conditionnés avant qu’un système d’acquisition de...
Voir l'Unité

Qualité

Service après vente

Demander des informations
