RYC/B Unité de Fondements du Contrôle et de la Régulation PID

La régulation des systèmes dynamiques est un élément fondamental de l’ingénierie, car elle permet de maintenir les variables du processus dans les limites souhaitées malgré les perturbations externes ou les changements internes. Pour y parvenir, des stratégies de régulation telles que le régulateur PID sont utilisées, dont l’efficacité dépend d’un réglage précis des paramètres et d’une compréhension approfondie du comportement du système.

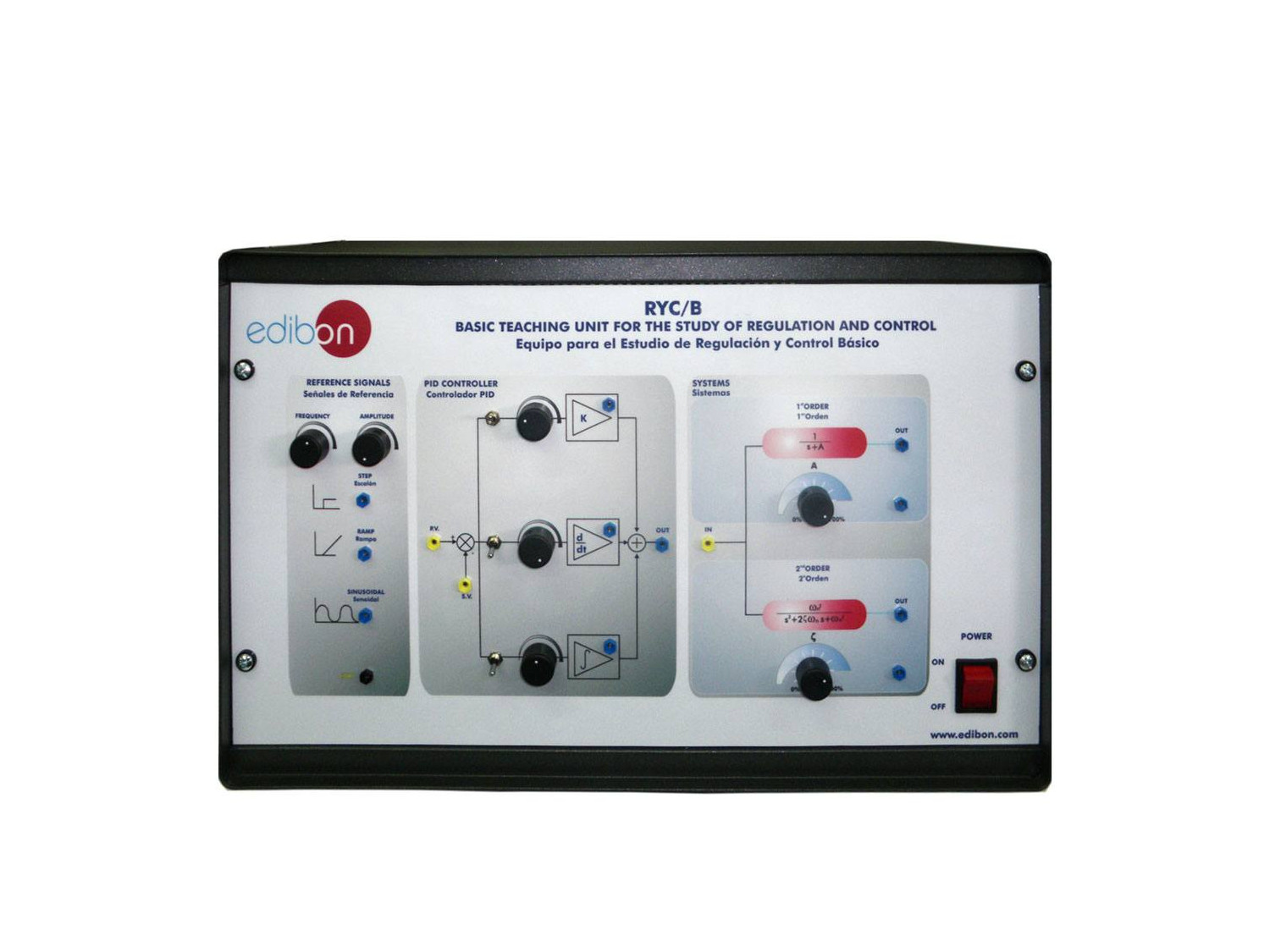

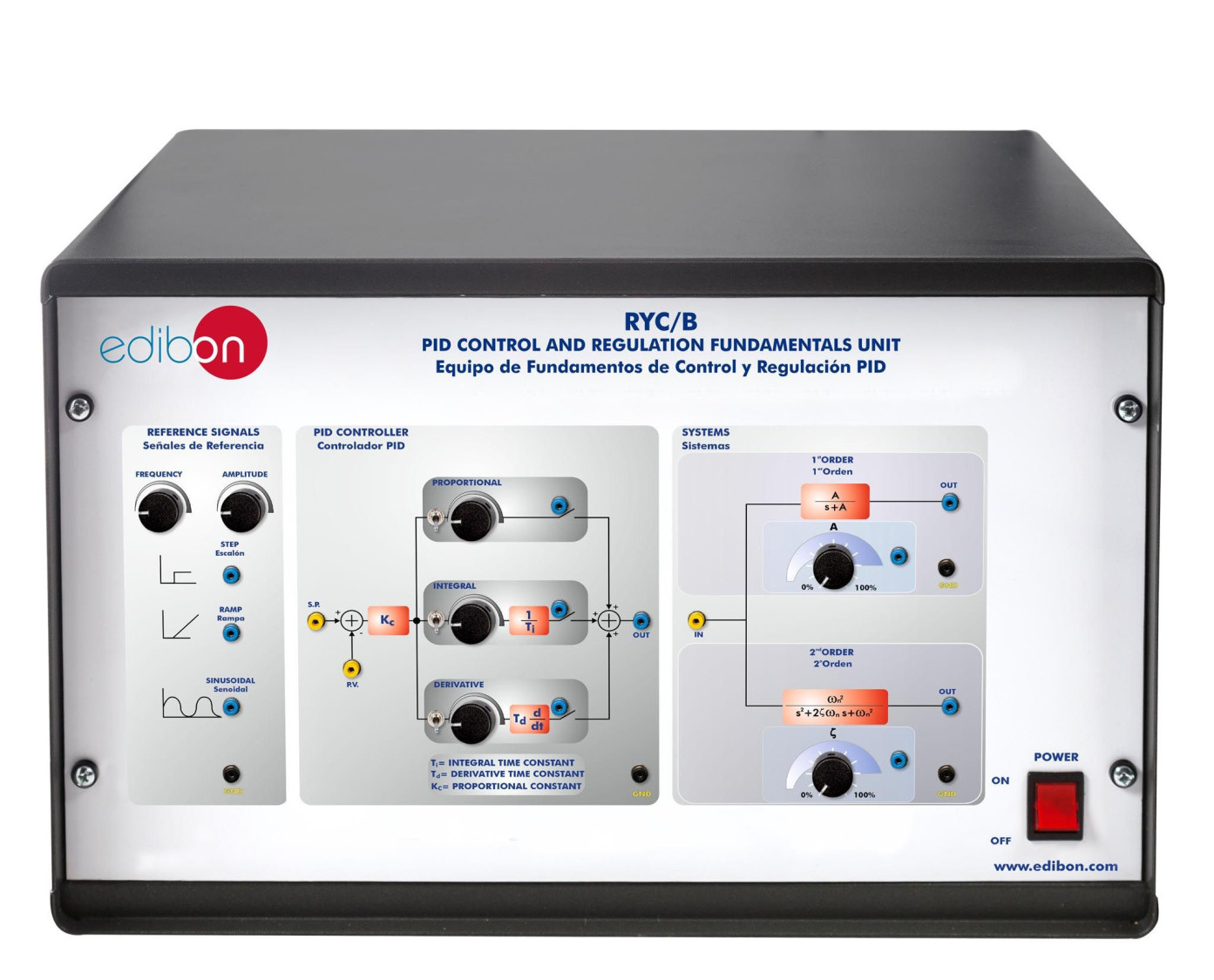

L’Unité de Fondements du Contrôle et de la Régulation PID, "RYC/B", conçue par EDIBON, permet aux utilisateurs d’étudier les principes fondamentaux du contrôle automatique de manière pratique et accessible, en se concentrant sur les systèmes du premier et du second ordre. Grâce à sa conception modulaire, cette unité facilite l’analyse détaillée des réponses des systèmes dynamiques à différents signaux d’entrée, ainsi que la mise en oeuvre pratique de commandes proportionnelles, intégrales et dérivées.

Le "RYC/B" est divisé en trois sections principales :

• Un générateur de signaux de référence, qui fournit des entrées de type pas, rampe et sinusoïdale, toutes réglables en amplitude et en fréquence.
• Un régulateur PID configurable permet aux utilisateurs de régler manuellement les principaux paramètres de contrôle : gain proportionnel (Kp), temps intégral (Ti) et temps dérivé (Td), avec des plages optimisées pour analyser chaque action de contrôle individuellement ou en combinaison.
• Un ensemble de systèmes dynamiques simulant le comportement réel des processus de premier et second ordres, permettant d’évaluer les réponses du système sous différentes configurations de contrôle.

L’unité comprend également une alimentation, des fusibles de protection et un schéma fonctionnel affiché en face avant pour aider les utilisateurs à visualiser et comprendre le processus de contrôle.

Elle est livrée avec tous les câbles et accessoires nécessaires, ainsi qu’un ensemble complet de manuels d’installation, de sécurité et de maintenance, et un guide pratique détaillé.

Pour un affichage correct des signaux et de leur réponse, il est recommandé d’utiliser Oscilloscope Numérique à Deux Voies 70 MHz, "MED87" (non inclus).

Le RYC/B est une solution idéale pour initier les techniciens et les futurs ingénieurs aux fondamentaux et à l’analyse des systèmes de contrôle, offrant une expérience pratique et concrète des concepts essentiels qui constituent l’épine dorsale de l’automatisation moderne.
