TACS Unité de Climatisation avec Split

SPLIT AIR CONDITIONER UNIT - TACS

SYSTEMES INNOVANTS

L'unité de climatisation à deux blocs (split), "TACS", conçue par EDIBON, permet d'étudier le fonctionnement d'un Climatiseur à deux blocsavec fonction de pompe à chaleur, qui permet le chauffage ou le refroidissement et ses différents modes de fonctionnement opération.

Voir description générale

Description Générale

L'unité de climatisation à deux blocs (split), "TACS", conçue par EDIBON, permet d'étudier le fonctionnement d'un Climatiseur à deux blocs avec fonction de pompe à chaleur, qui permet le chauffage ou le refroidissement et ses différents modes de fonctionnement opération.

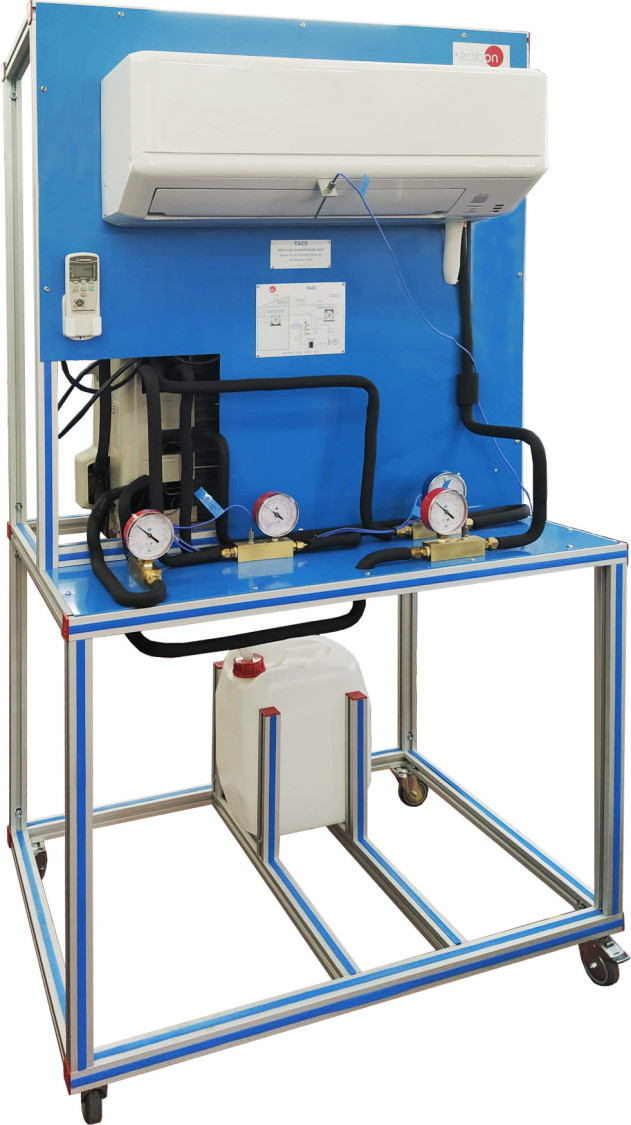

L'élément principal de l'unité de climatisation de deux blocs (split), "TACS", est un climatiseur à deux blocs de fonctionnement silencieux monté sur un panneau en acier peint qui simule l'installation réelle dudit système.

Dans la partie avant l'unité intérieure est équipée d'un ventilateur et à l'arrière, l'unité extérieure est constituée d'un compresseur rotatif, un échangeur de chaleur, un tube capillaire d'expansion, un réservoir d'accumulateur et une vanne de commutation de mode fonctionnementde la pompe à chaleur.

Pour une meilleure compréhension du cycle, deux manomètres supplémentaires sont inclus pour vérifier la pression du liquide de refroidissement avant et après la phase de compression.

L'équipement a différents modes de fonctionnement:

  • Froid.
  • La chaleur.
  • Déshumidification: refroidissement léger.
  • Ventilation: n'utilisez que le ventilateur de l'unité intérieure.

Mode service: l'utilisateur sélectionne le fonctionnement du ventilateur et la température ambiante souhaitée avec la télécommande.

Service automatique: l'utilisateur règle une température et le mode service est automatiquement sélectionné jusqu'à ce que la température soit atteinte en fonction de la température ambiante réelle.

Les fonctions supplémentaires peuvent être définies via la télécommande:

  • Minuterie pour marche et arrêt (indique les heures de service restantes).
  • Mode "sommeil": faible niveau sonore et économie d'énergie.
  • Mode "Swing": position fixe ou mobile des lames dans la sortie d'air pour la distribution d'air.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude de l'assemblage et du fonctionnement d'un climatiseur split.
  2. Etude de six modes de fonctionnement différents du système de climatisation:
  • Refroidissement.
  • Chauffage.
  • Déshumidification.
  • Ventilateur.
  • Service automatique.
  • Mode service (test de la fonction de refroidissement).
  1. Etude des trois fonctions supplémentaires:
  • SOMMEIL fonction de nuit.
  • Fonction SWING.
  • Minuterie de mise en marche / arrêt 24h.
  1. Étude des fonctions de contrôle à distance.
