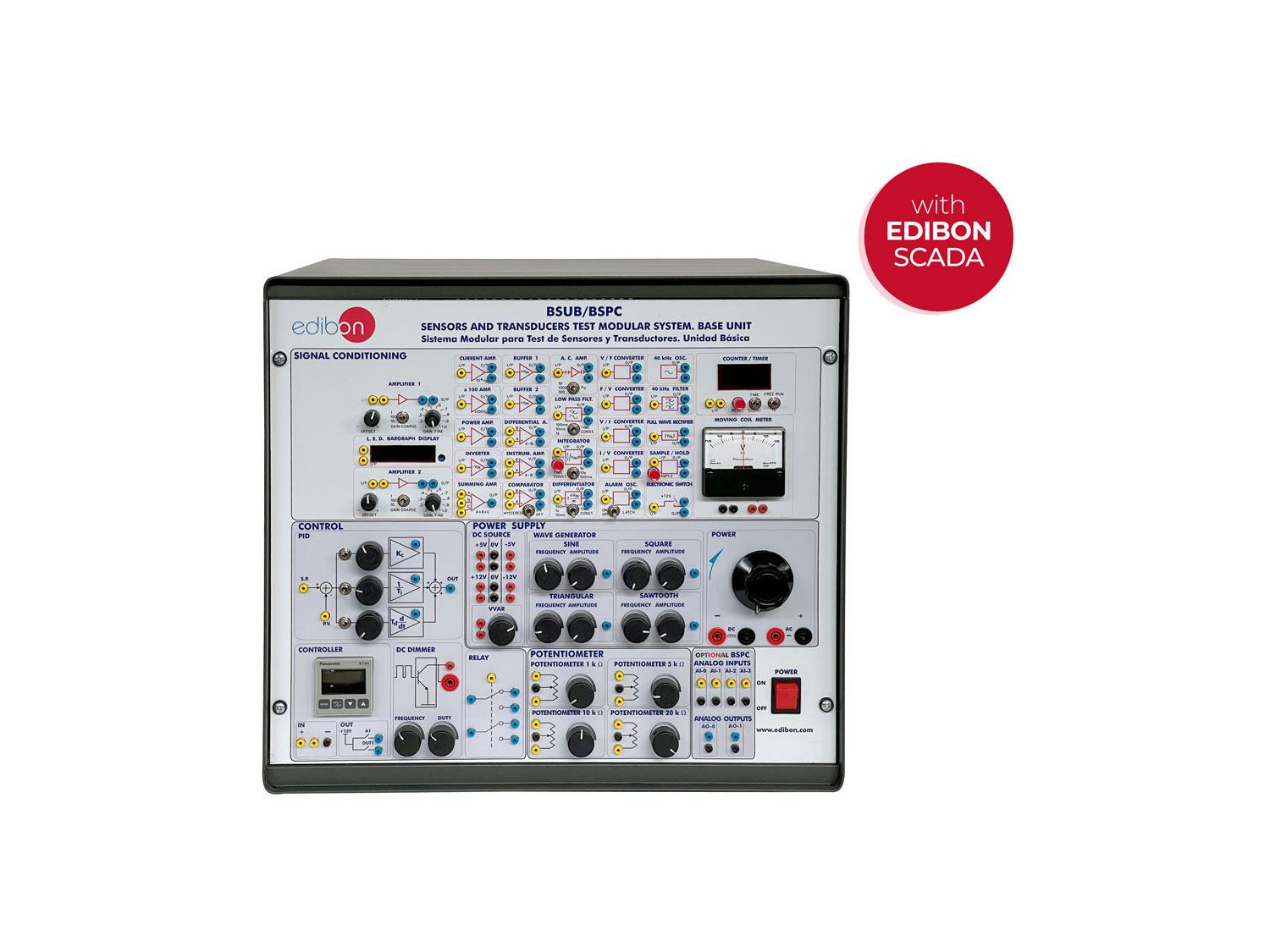

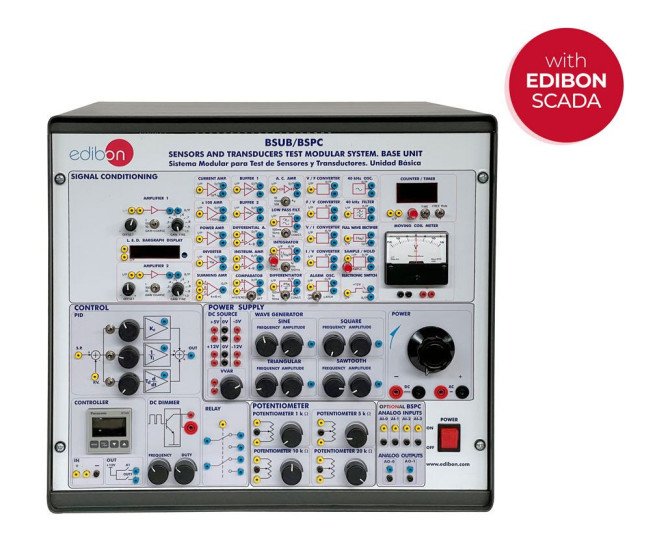

BSPC Unité de Base pour BS, Contrôlée par Ordinateur (PC)

Le BSPC est une unité complète conçue pour fournir un conditionnement de signaux pour de nombreux signaux de sortie de nombreux capteurs et transducteurs qui doivent être conditionnés avant qu’un système d’acquisition de données puisse acquérir le signal de manière efficace et précise. Ces circuits amplificateurs différentiels et d’instrumentation, filtres, convertisseurs courant-tension et fréquence-tension, etc. développés pour des transducteurs tels que les potentiomètres, les RTD, les thermocouples, les ponts de jauges de contrainte, etc.

Le BSPC comprend également un contrôleur PID, un contrôleur industriel, un Dimer DC et d’autres éléments intéressants qui peuvent être utilisés pour introduire les étudiants aux concepts de contrôle de processus. Les capteurs se connectent à l’unité de base et aux alimentations par le biais de bornes de 2 mm situées sur le panneau avant de chaque module de test. Les modules de test peuvent fonctionner indépendamment les uns des autres.

Le système de contrôle informatique EDIBON (SCADA), formé par :

• L’interface de contrôle est intégrée dans le boîtier de l’unité de base (BSPC).
• Carte d’acquisition de données à installer dans un emplacement d’ordinateur.
• Logiciel de contrôle par ordinateur (PC).
