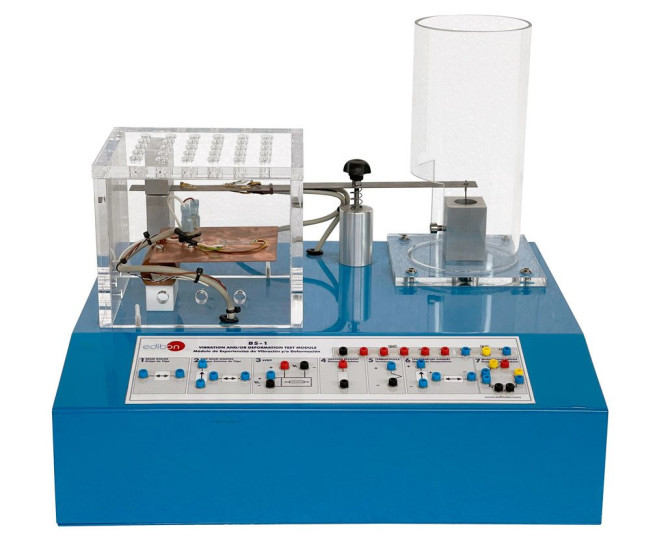

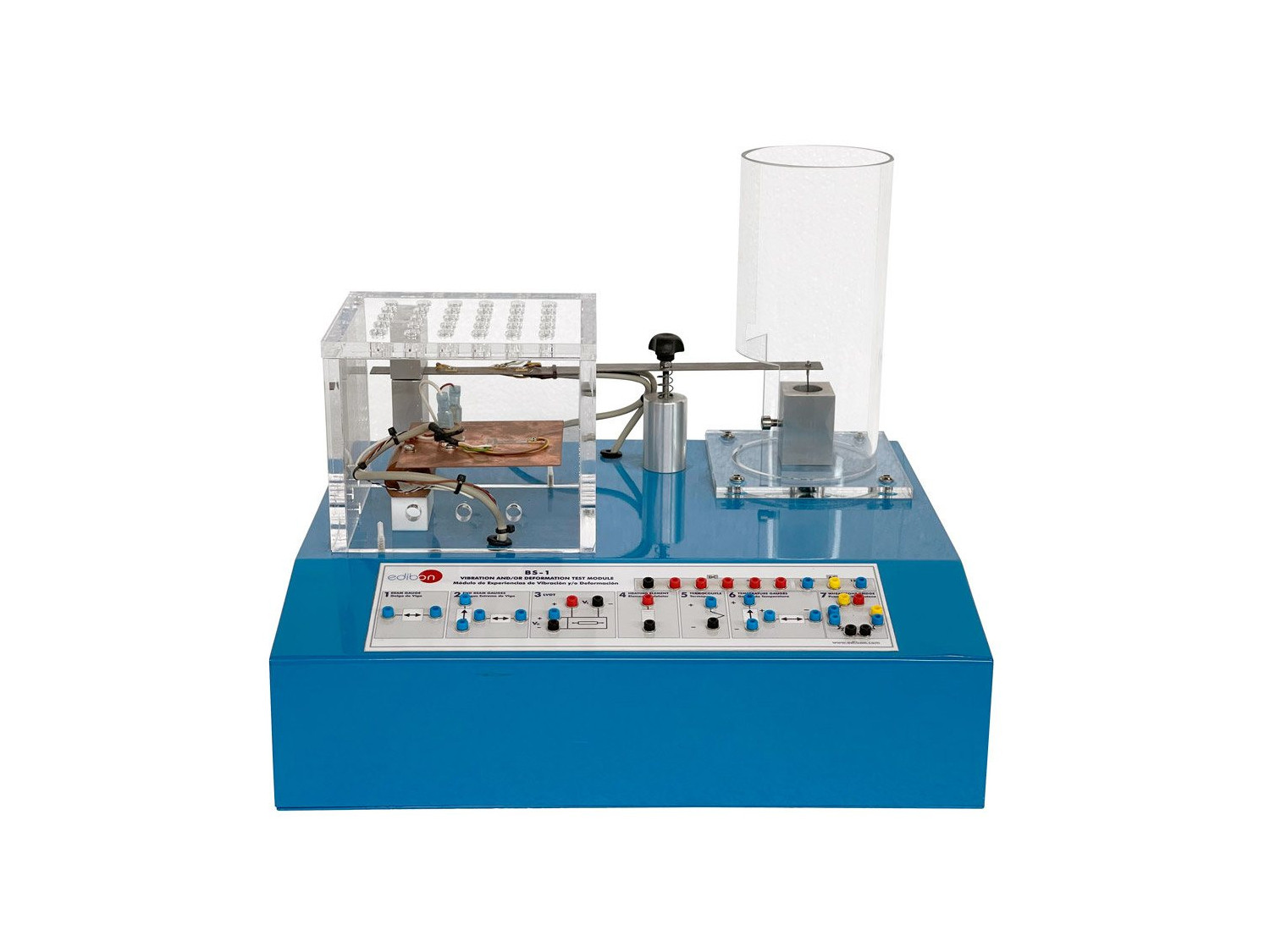

Le Module d´Essai de Vibrations et/ou Déformations, "BS1", a été conçu pour enseigner les vibrations mécaniques et les techniques de mesure des variables de déplacement.
Le Module d´Essai de Vibrations et/ou Déformations, "BS1", a été conçu pour enseigner les vibrations mécaniques et les techniques de mesure des variables de déplacement.
Sur la partie supérieure du module d’essai se trouve une poutre ou une feuille élastique/vibrante qui porte les capteurs lesquels peuvent avoir de nombreuses applications en fonction de l’utilisation que l’on en fait au cours des les pratiques avec l’unité.
Cette poutre est solidement fixée au châssis du module à l’une de ses extrémités. Cela permet à ce système de projection libre de vibrer sur une surface plane mais le rend également résistant au mouvement d’autres surfaces.
Au bas de la poutre se trouvent différents types de capteurs qui fonctionnent de différentes manières.
Lorsque la poutre est déformée, les surfaces sont en traction ou en compression, selon le cas. C’est à ce moment que les sorties des capteurs doivent être analysées.
Près de l’extrémité fixe de la poutre, il y a aussi un mécanisme pour chauffer le système et un thermocouple pour mesurer la température qui est utilisée pourdéterminer la dépendance du matériau étudié à la température.
À l’extrémité libre de la poutre, des instruments de contrôle permettent de déterminer les variations de mouvement comme par exemple le déplacement linéaire et les déformations.
La colonne verticale en bout de poutre est équipée d’une bobine qui fournit un signal proportionnel à la vitesse et d’un système de mesure qui peut être utilisé pour donner un signal proportionnel au déplacement.
