UDCC/A Unité avancé de Distillation Continue, Contrôlée par Ordinateur (PC)

L’Unité avancé de Distillation Continue, Contrôlée par Ordinateur (PC), "UDCC/A", conçu par EDIBON, est une installation permettant d’étudier la distillation fractionnée à l’aide d’une colonne de rectification à garnissage pouvant fonctionner avec différents types de garnissages.

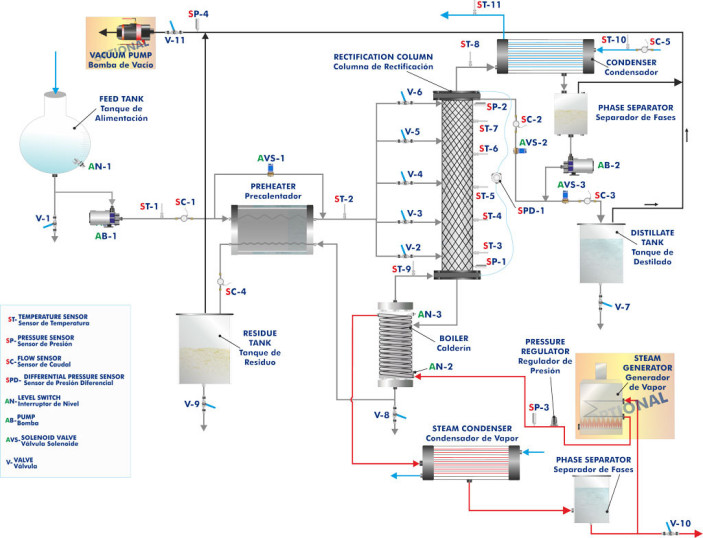

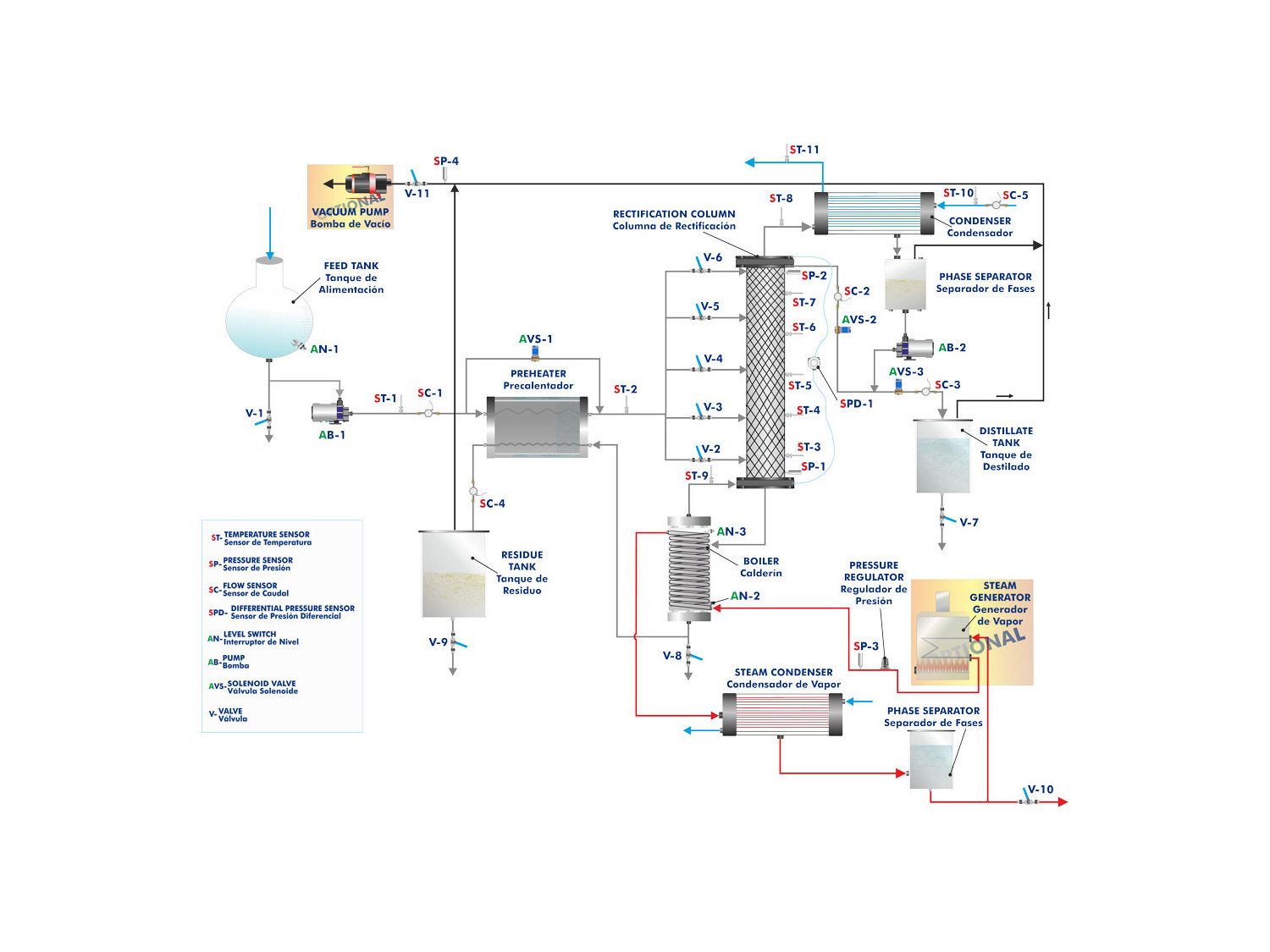

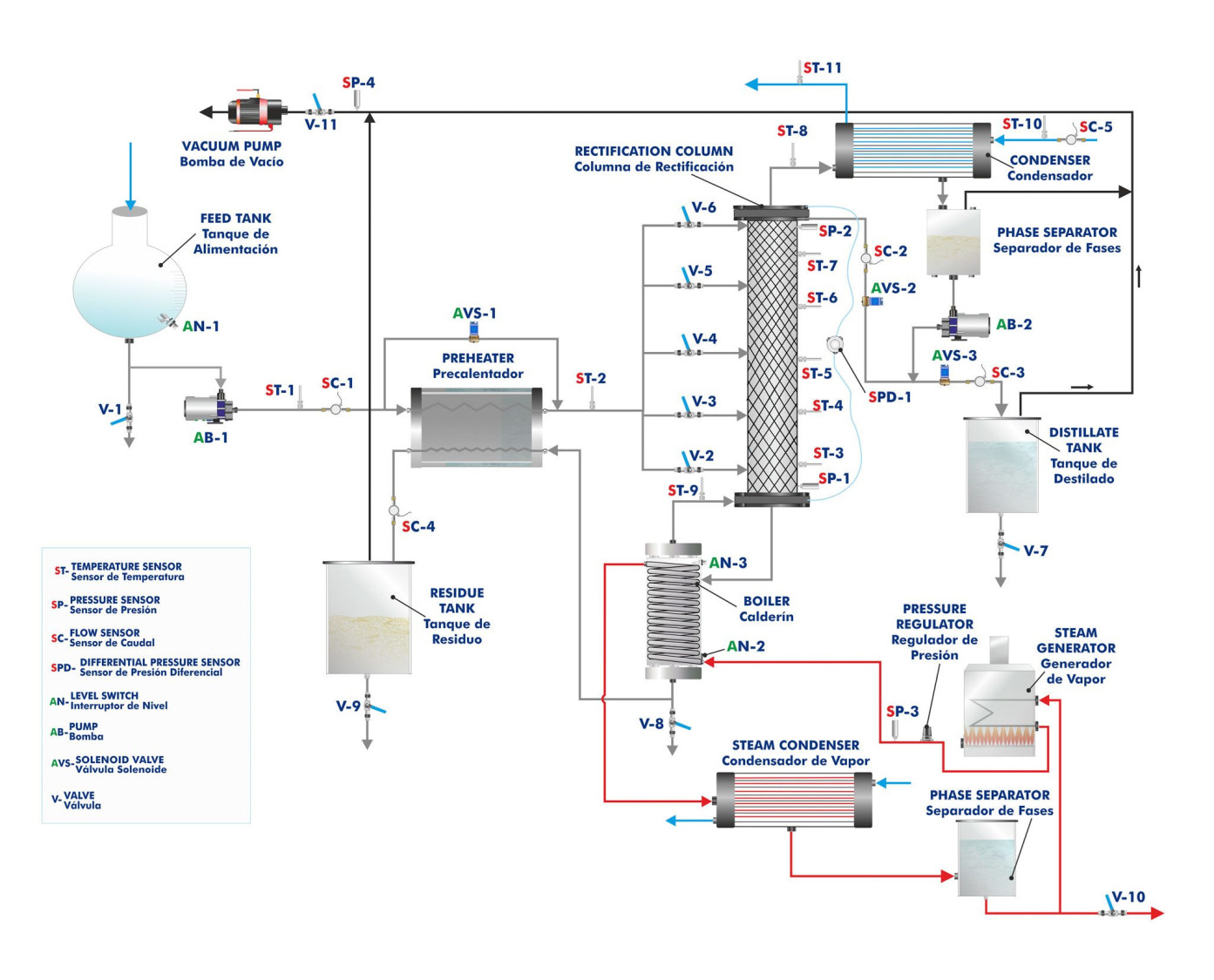

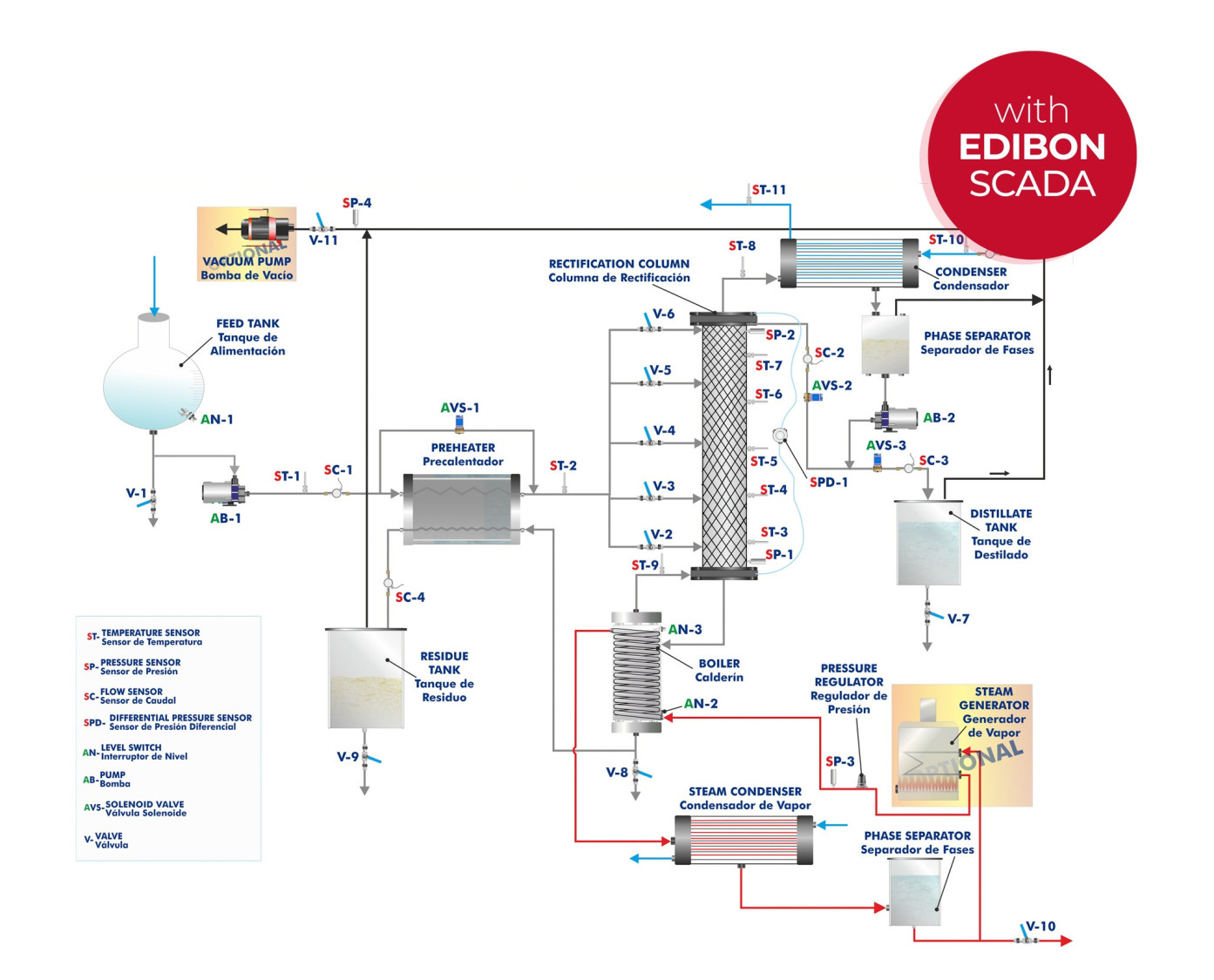

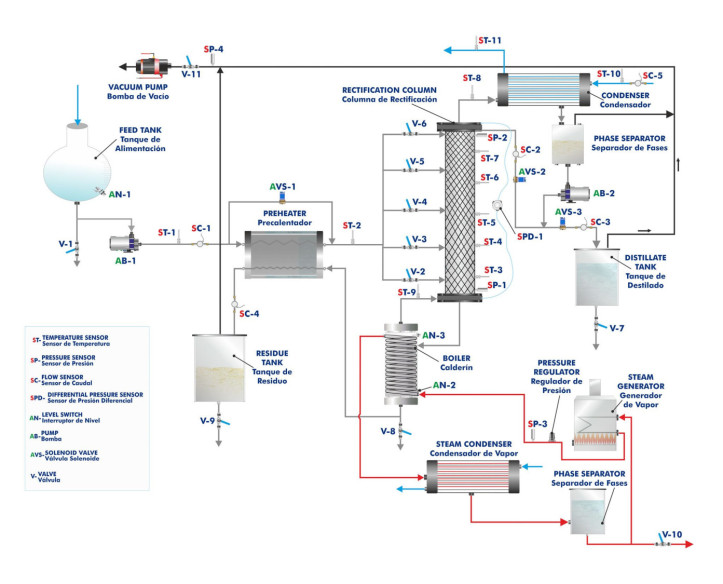

Le système d’alimentation se compose d’un réservoir de stockage et d’une pompe centrifuge. La charge est préchauffée avant d’entrer dans la colonne en passant par un récupérateur de chaleur, dans lequel la chaleur résiduelle du courant de résidus est récupérée pour amener la charge à la température souhaitée. La séparation s’effectue dans la colonne, ce qui permet d’obtenir un courant de vapeur en haut de celle-ci, riche en composant le plus volatil, ce courant est acheminé vers un condenseur puis séparé en deux courants : l’un est renvoyé vers la colonne (reflux) et l’autre est acheminé vers le réservoir de distillat. Il est possible de régler le rapport de reflux à l’aide d’une série d’électrovannes. Par ailleurs, à la partie inférieure de la colonne, on obtient un courant liquide qui est acheminé vers le chaudron, dans celui-ci, une partie de ce liquide s’évapore et est renvoyée vers la colonne sous forme de vapeur, tandis qu’un autre courant liquide est acheminé vers le préchauffeur pour y être refroidi, puis dirigé vers le réservoir de résidus.

L’installation pilote comprend un système de vide permettant de fonctionner à des pressions réduites. Il est ainsi possible de traiter des composés à faible point d’inflammation. De plus, l’une des configurations permet de traiter des aliments contenant certaines concentrations d’acides minéraux.

Par ailleurs, l’installation dispose d’un système de chauffage de processus permettant d’introduire de la vapeur sous pression pour apporter de la chaleur dans la cuve, ainsi que d’un système de refroidissement pour le condenseur et le récupérateur de chaleur utilisant l’eau du réseau comme fluide frigorigène.

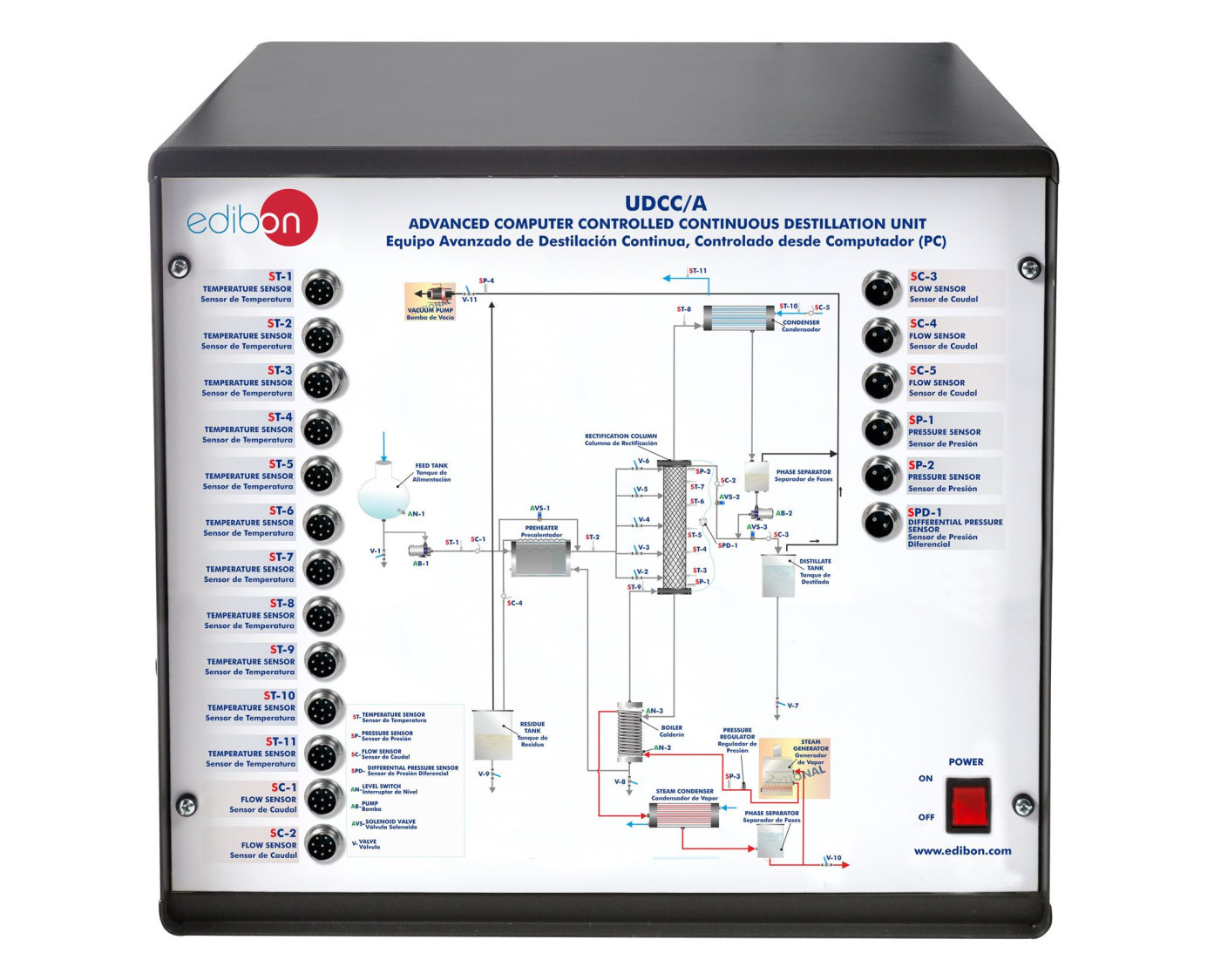

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
