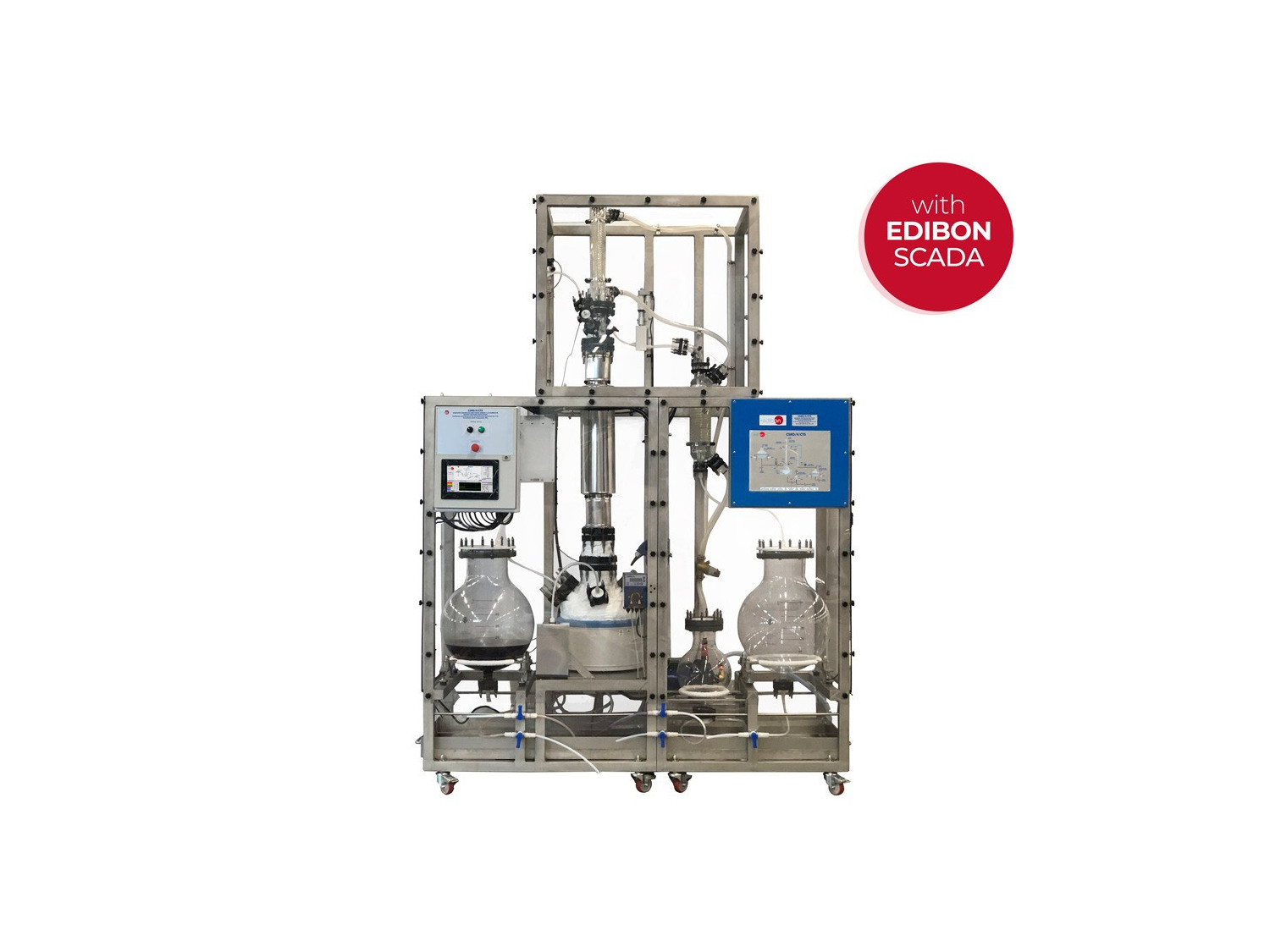

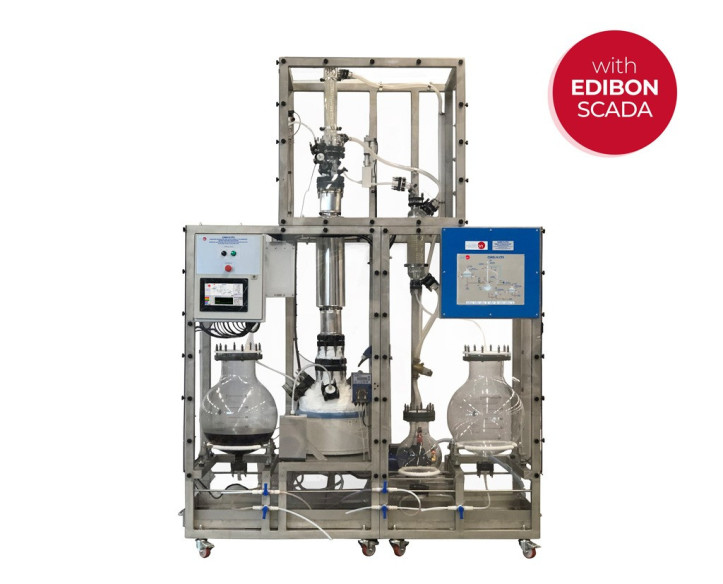

CSRD/4/CTS Distillation pour la Récupération de Solvants Corrosifs de 4 l/h, Contrôlée par Ordinateur (PC) et Écran Tactile

L’Distillation pour la Récupération de Solvants Corrosifs de 4 l/h, Contrôlée par Ordinateur (PC) et Écran Tactile, "CSRD/4/CTS)", est une usine pilote conçue par EDIBON, qui permet d’afficher, à des fins de recherche et d’étude ultérieures, la séparation de l’eau d’un mélange composé de gamma-valérolactone (GVL) et de divers acides. De plus, les principaux composants de l’équipement sont en verre borosilicaté, ce qui permet l’étude des processus corrosifs.

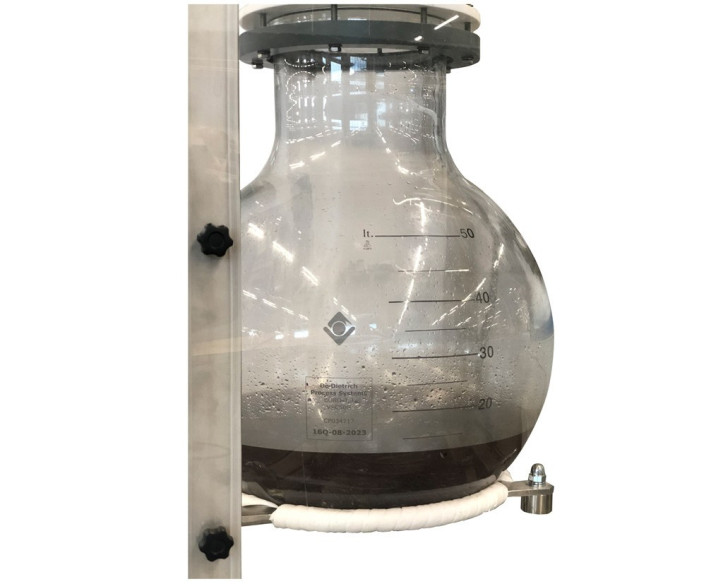

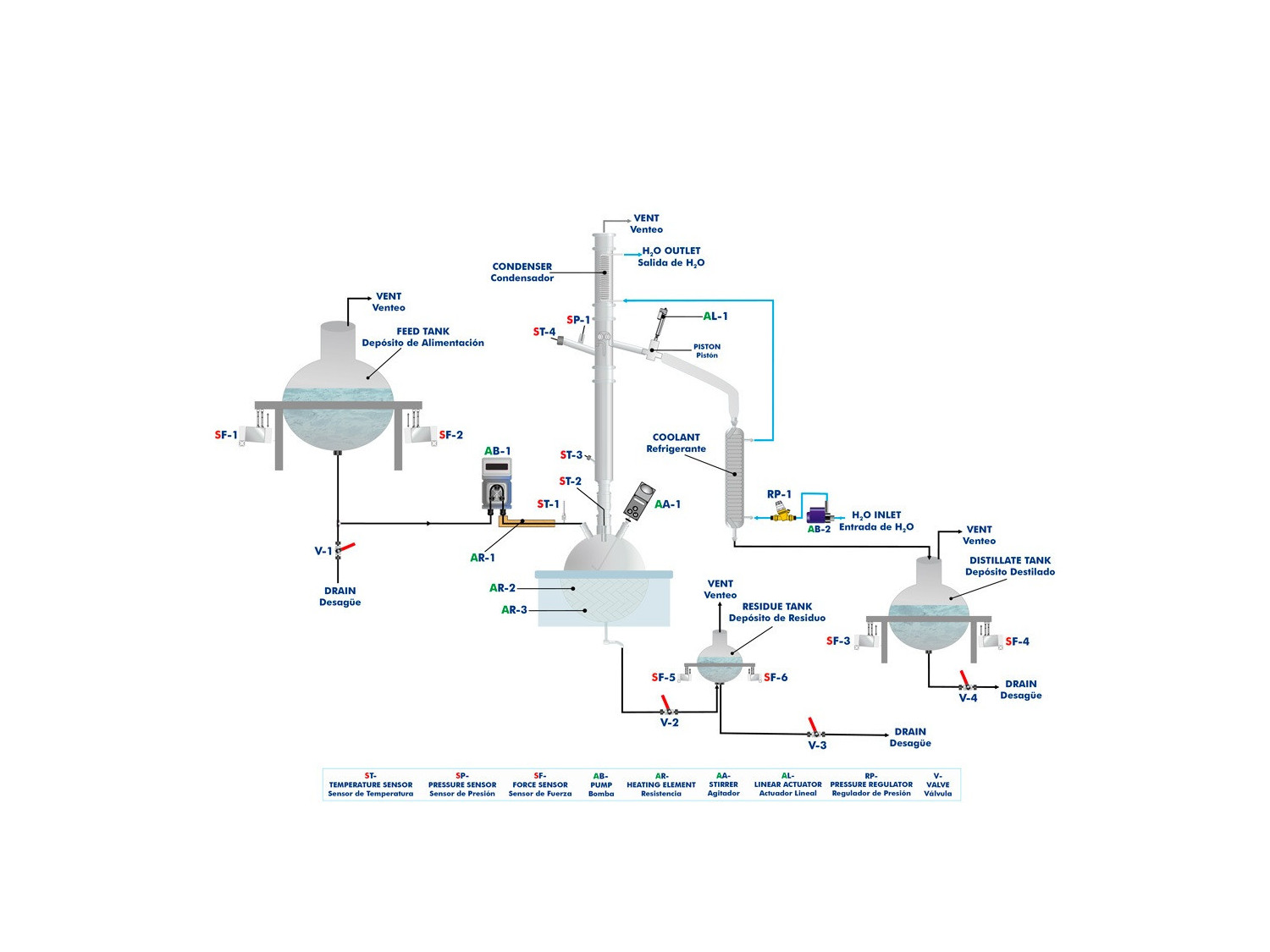

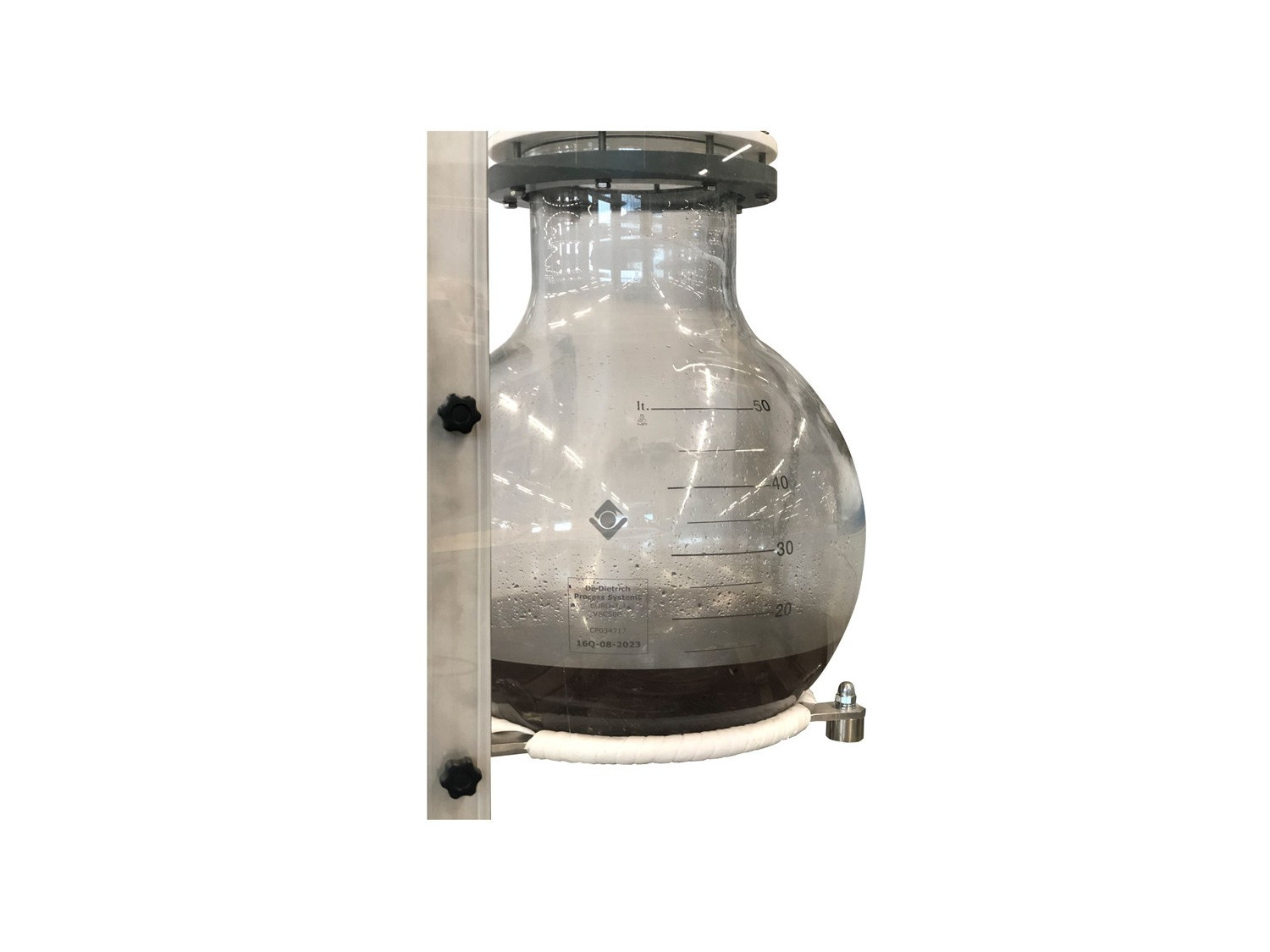

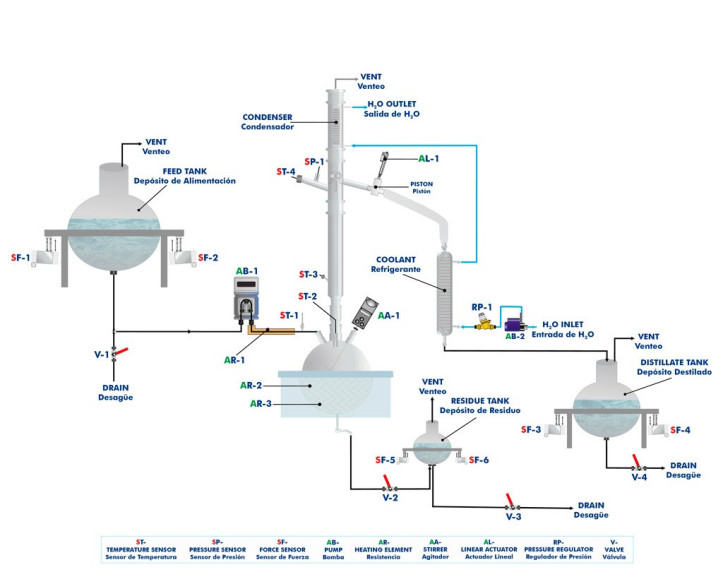

L’unité se compose d’une colonne de distillation avec une tête pour réguler le taux de reflux, un rebouilleur comme milieu réactionnel, un agitateur, un préchauffeur et un manteau chauffant pour atteindre la température du processus, un échangeur de chaleur et un condenseur de distillat, et trois réservoirs de stockage.

Le mélange est introduit dans le réservoir d’alimentation, puis la pompe le pompe vers la chaudière, où le préchauffage a lieu. Une fois dans la chaudière, la chaleur nécessaire est fournie pour atteindre le point d’ébullition du composant le plus volatil. Pour homogénéiser le mélange dans la chaudière, un agitateur adapté aux fluides corrosifs est utilisé.

Un piston à actionneur linéaire est situé en tête de colonne pour réguler le taux de reflux. Le composant le plus volatil (l’eau) est récupéré par distillation, tandis que les composants plus lourds sont récupérés en queue.

Le système de refroidissement, composé d’une pompe, d’un régulateur de pression et de deux échangeurs de chaleur, permet de condenser les fluides réactionnels et ainsi de séparer les composants légers (eau) des composants lourds.

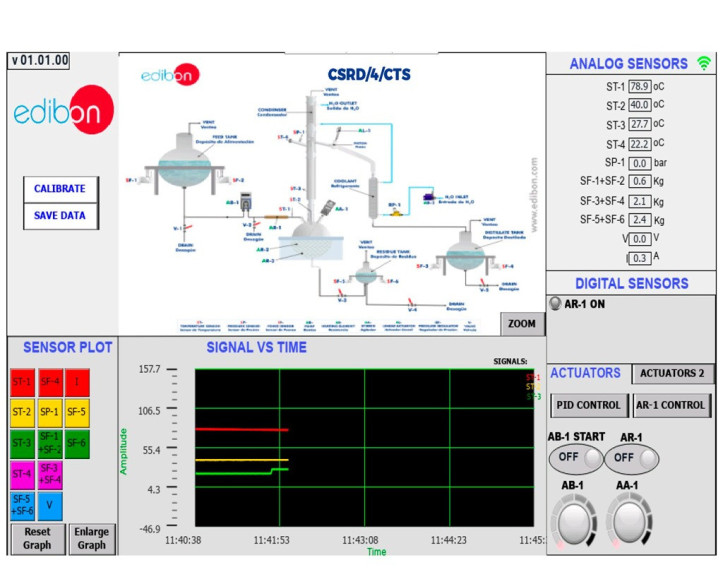

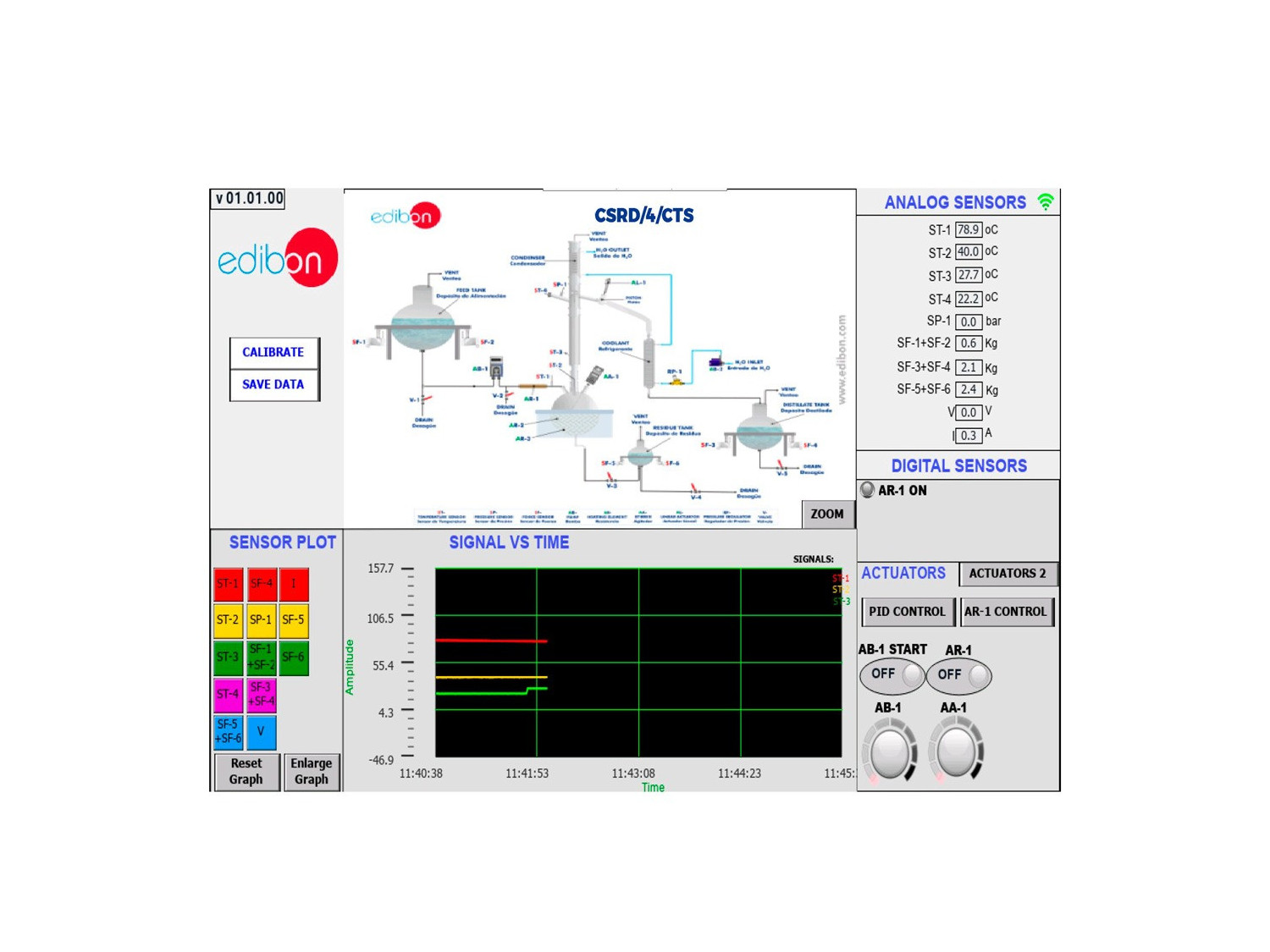

Cette unité contrôlée par ordinateur et écran tactile est fournie avec le Système de Contrôle EDIBON (SCADA), et comprend : l’Unité elle-même + des Progiciels de Contrôle, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
