CSRD/12/CTS Distillation pour la Récupération de Solvants Corrosifs de 12 l/h, Contrôlée par Ordinateur (PC) et Écran Tactile

L’Distillation pour la Récupération de Solvants Corrosifs de 12 l/h, Contrôlée par Ordinateur (PC) et Écran Tactile, "CSRD/12/CTS", est une usine pilote conçue par EDIBON, qui permet d’afficher, pour des analyses et des études plus approfondies, la séparation de l’eau d’un mélange composé de gamma-valérolactone (GVL) et de divers acides. De plus, les principaux composants de l’unité sont fabriqués en acier au carbone revêtu de PTFE/PFA, de graphite et de PVDF, ce qui permet l’étude des processus corrosifs.

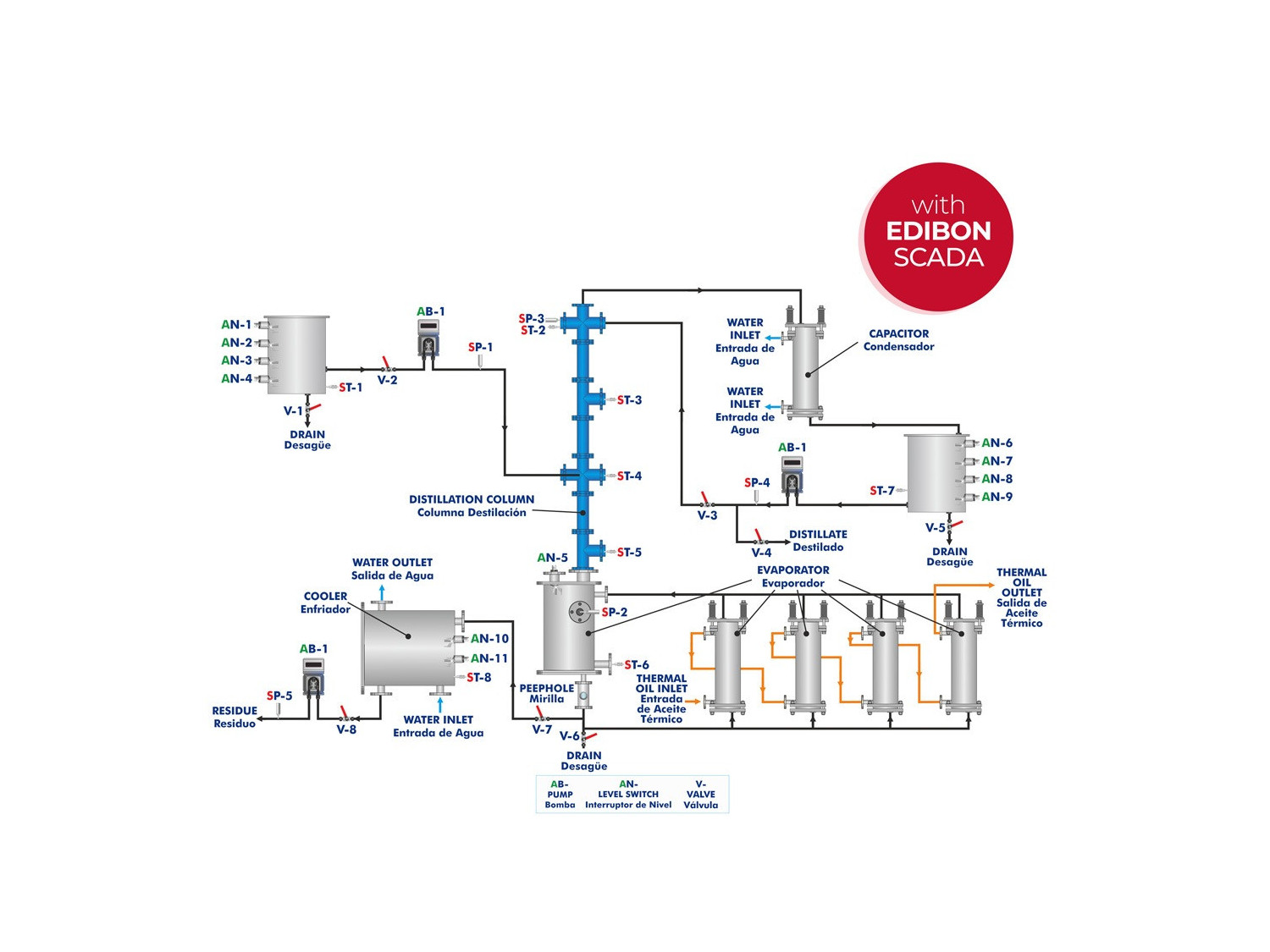

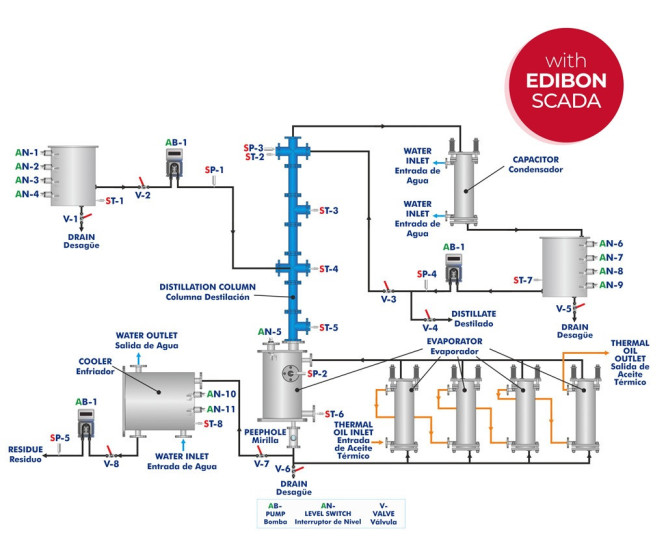

L’unité se compose d’une colonne de distillation, d’une chaudière, de cinq échangeurs, de trois pompes, d’un réservoir de distillat et d’un réservoir de refroidissement.

Le mélange d’alimentation est introduit dans la colonne via la pompe d’alimentation. Une fois les résidus de distillation entrés dans les échangeurs de chaleur, la chaleur nécessaire est fournie jusqu’à ce que le composant le plus volatil atteigne son point d’ébullition, puis soit séparé des composés plus lourds dans le rebouilleur.

En tête de colonne se trouve un échangeur de chaleur qui condense le distillat (constitué principalement de l’eau, le composant le plus volatil), qui est recueilli dans le réservoir de distillat. Ce réservoir comprend un système de pesée permettant de réguler le taux de reflux, lequel est introduit dans la colonne par la pompe de reflux.

Le système de refroidissement, composé d’un réservoir de refroidissement traversé par un liquide de refroidissement (eau), permet de refroidir les composants lourds collectés par la queue. Après un certain temps de refroidissement, la pompe du système achemine le contenu vers l’unité suivant.

Cette unité contrôlée par ordinateur et écran tactile est fournie avec le Système de Contrôle EDIBON (SCADA), et comprend : l’Unité elle-même + des Progiciels de Contrôle, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
