TFRC Turbine d´Écoulement Radial, Contrôlée par Ordinateur (PC)

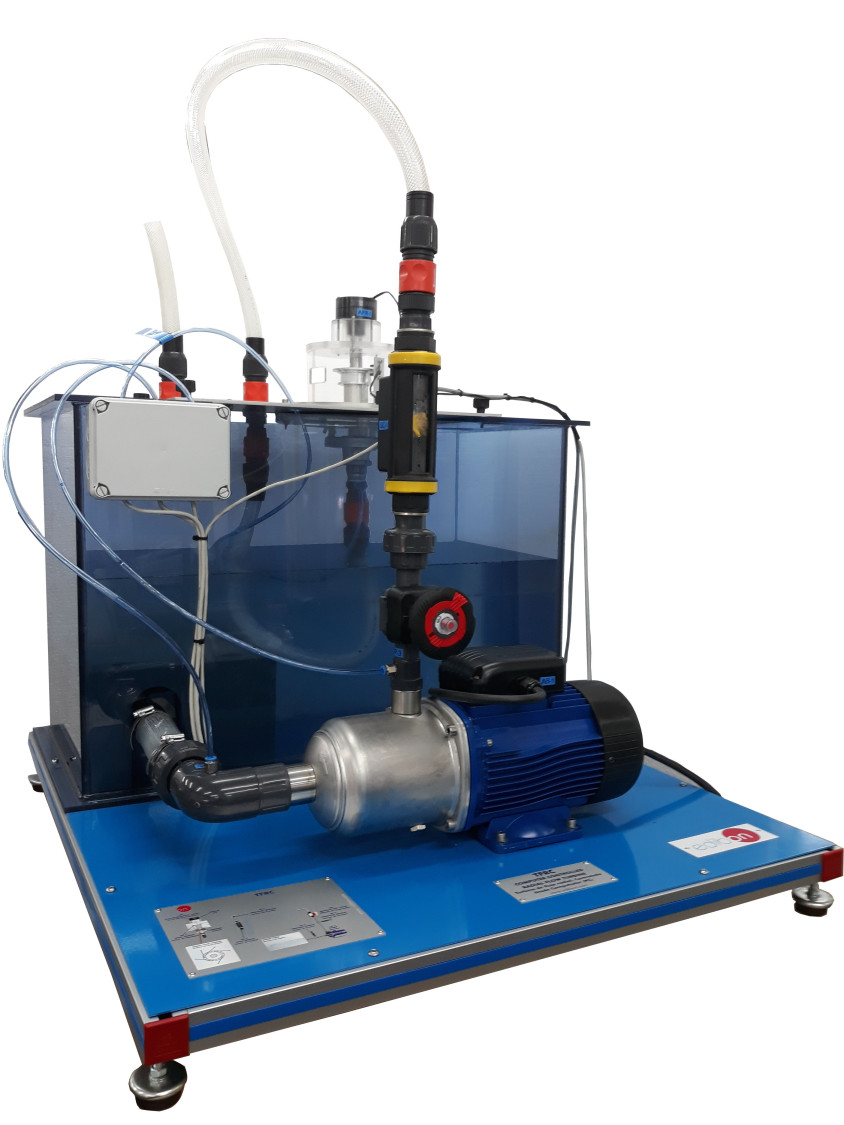

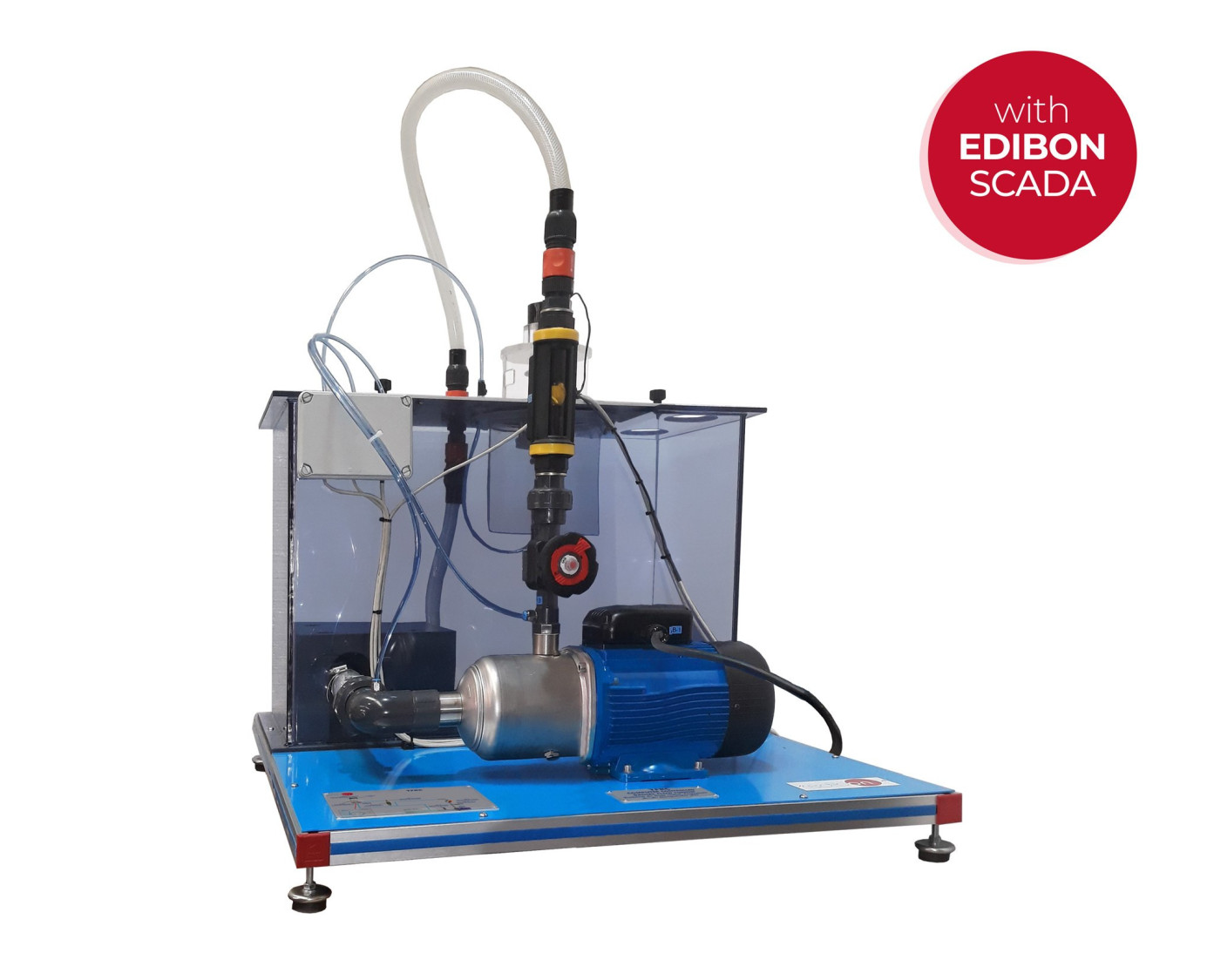

La Turbine d´Écoulement Radial, Contrôlée par Ordinateur (PC), "TFRC", conçu par EDIBON, se compose d'une turbine à flux radial à petite échelle avec deux buses à 90° par rapport à l'autre direction perpendiculaire à l’axe de rotation.

Afin d'élever le fluide, il dispose d'une pompe contrôlée par ordinateur qui permet au flux imppulsé de passer à travers la turbine, dans laquelle une partie de son énergie est laissée, provoquant la rotation de la turbine, surmontant la résistance externe provoquée par un frein électromagnétique. Ce frein piloté par ordinateur permet de varier le freinage charge sur la turbine.

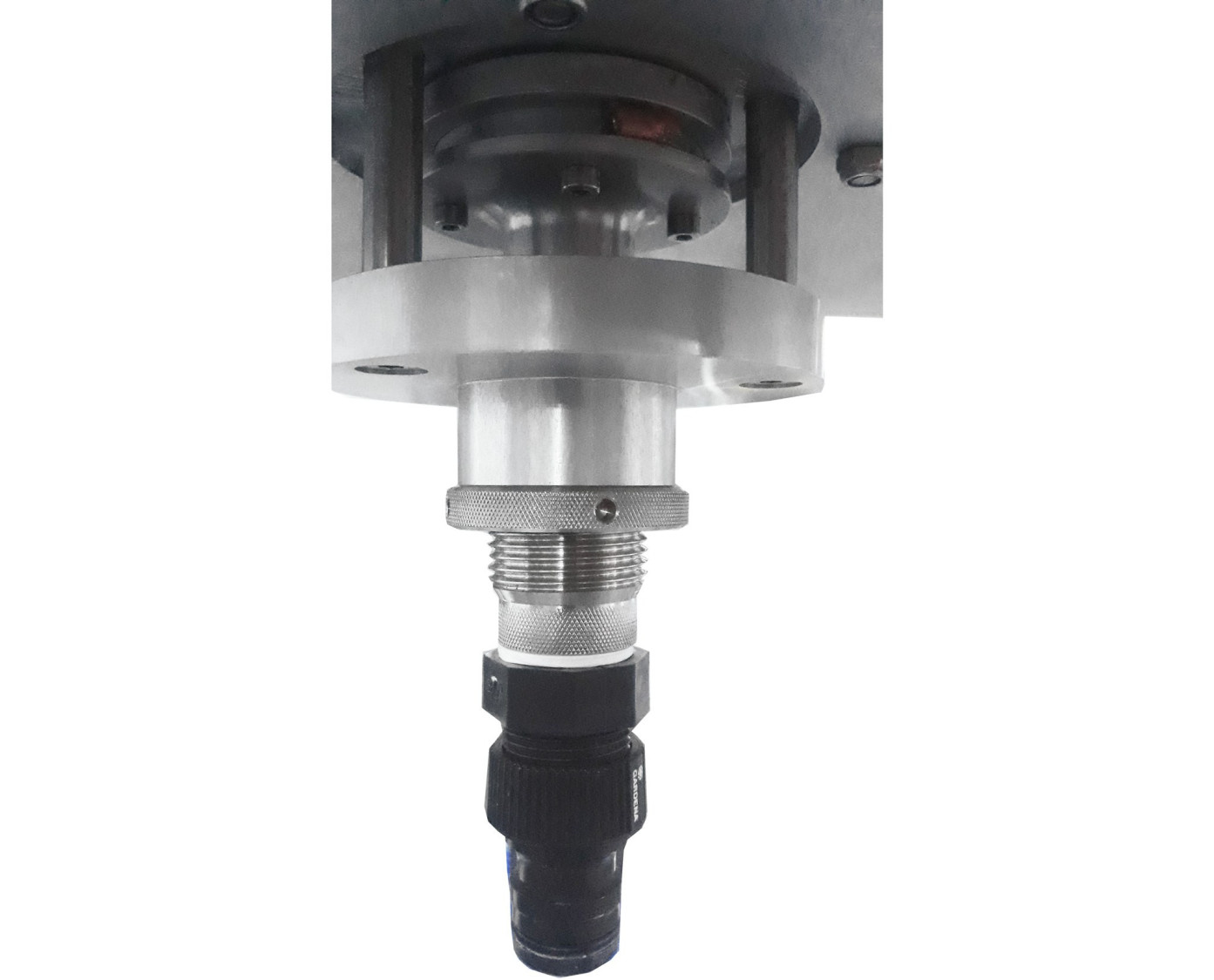

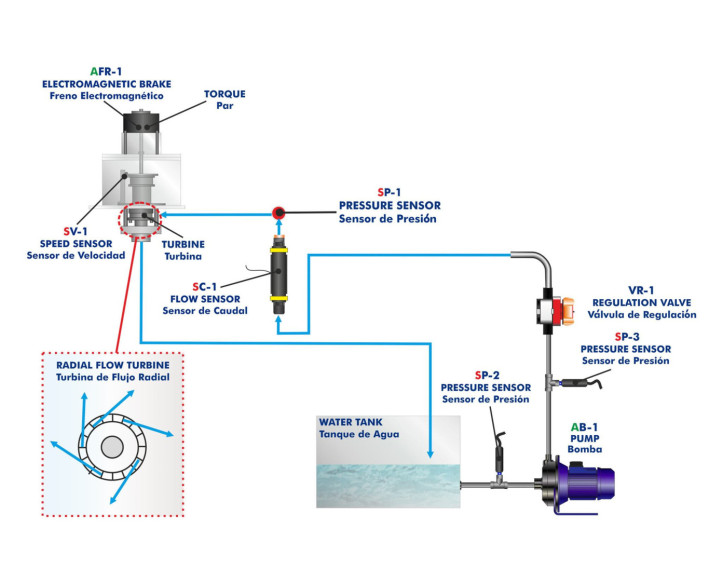

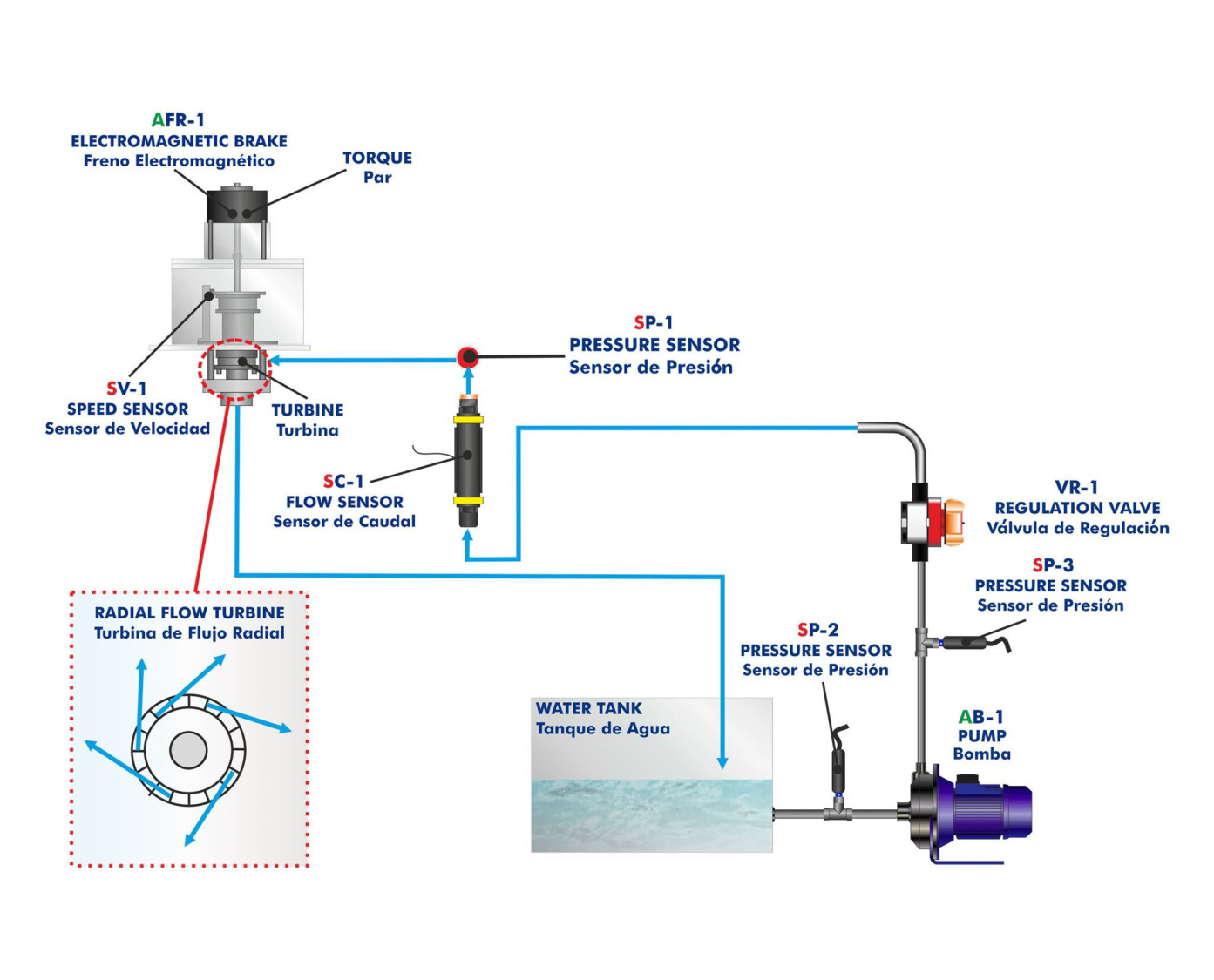

De plus, l'unité est équipée d'un capteur de pression placé à l'entrée d'eau de la turbine qui mesure la pression d'entrée, un capteur de débit pour mesurer le débit d'entrée d'eau de la turbine, un capteur optique qui détermine la vitesse de l'arbre de la turbine, et dispose de deux capteurs de pression à l'entrée et à la sortie de la pompe, afin d'obtenir sa courbe caractéristique.

Le groupe pompe-turbine dispose d'un réservoir et d'un système de canalisations qui permettent de travailler en permanence avec du fluide recirculé pour éviter la consommation aveugle d’eau.

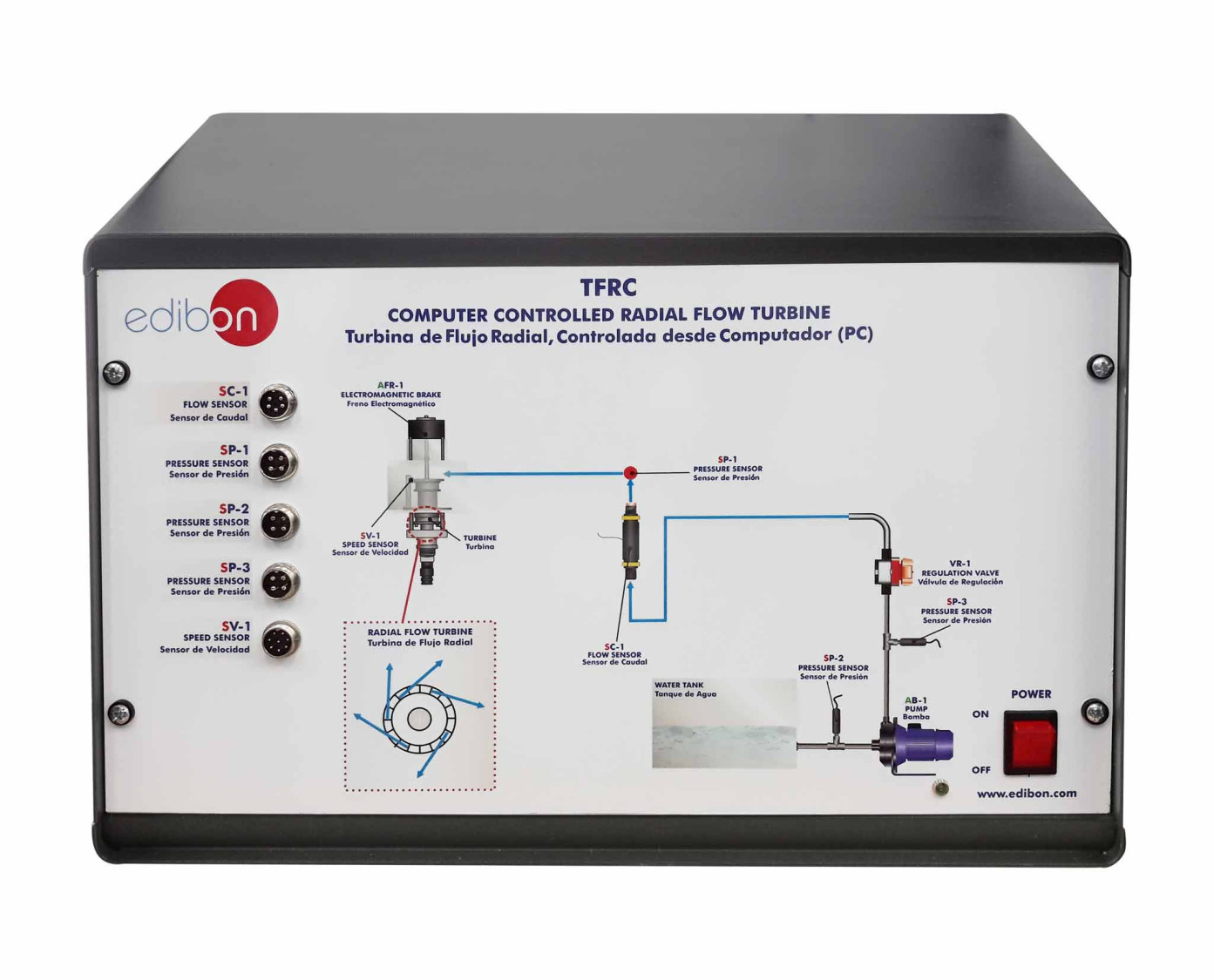

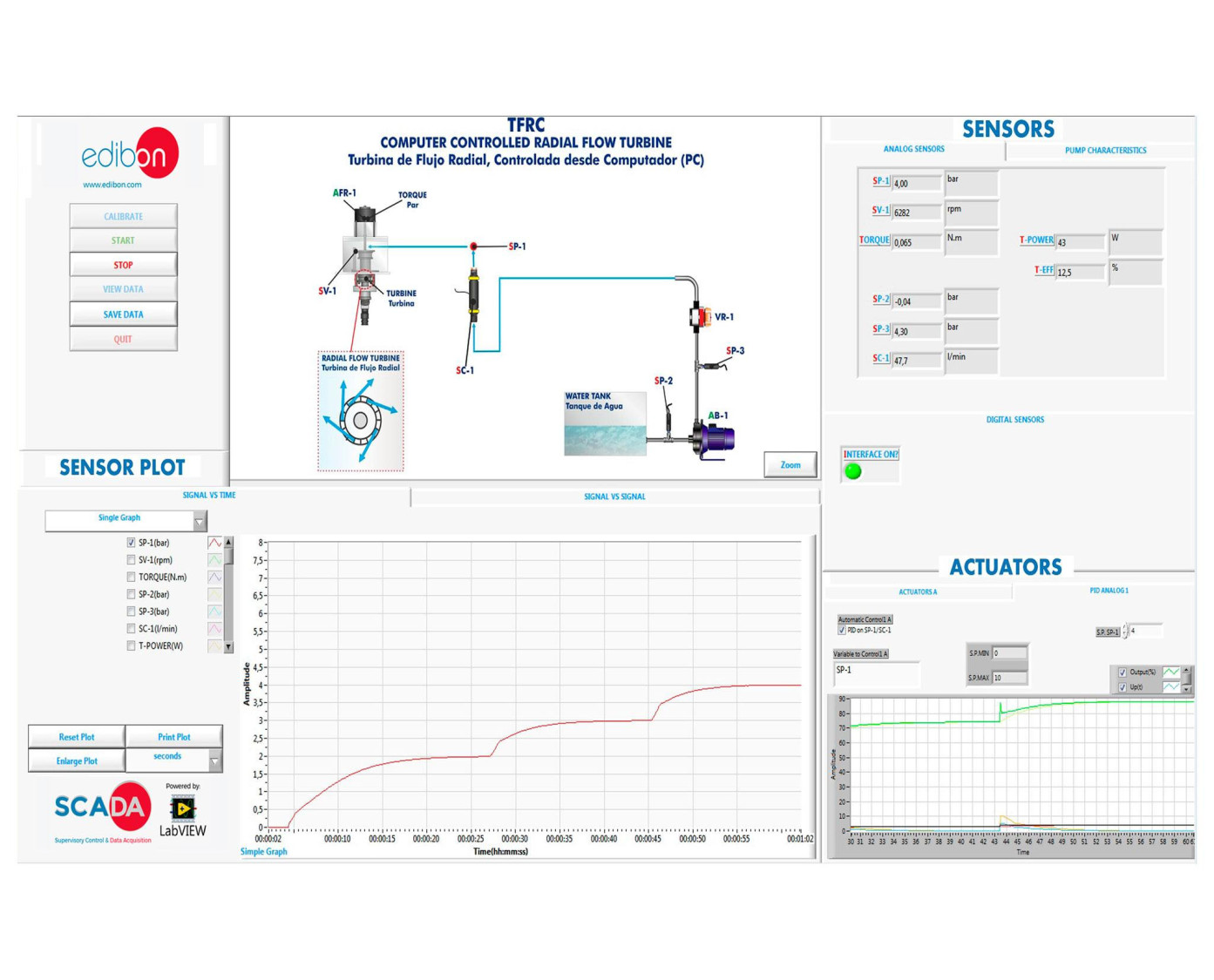

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
