TTVC Turbine à Vapeur, Contrôlée par Ordinateur (PC)

5.3.10.- TURBINES À VAPEUR ET CYCLES ORGANIQUES RANKINE
COMPUTER CONTROLLED STEAM TURBINE - TTVC

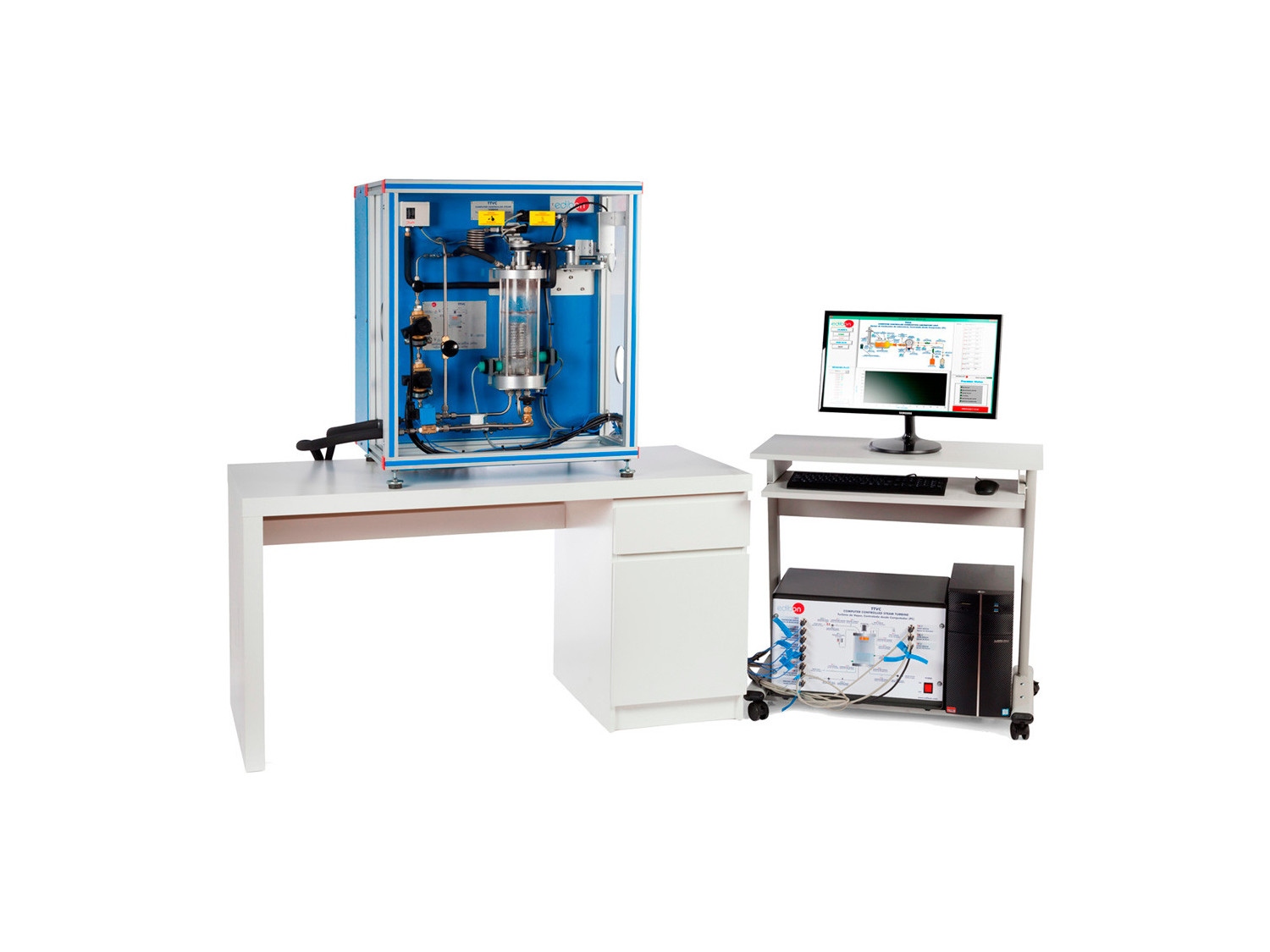

Unité : TTVC. Turbine à Vapeur, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED STEAM TURBINE - TTVC

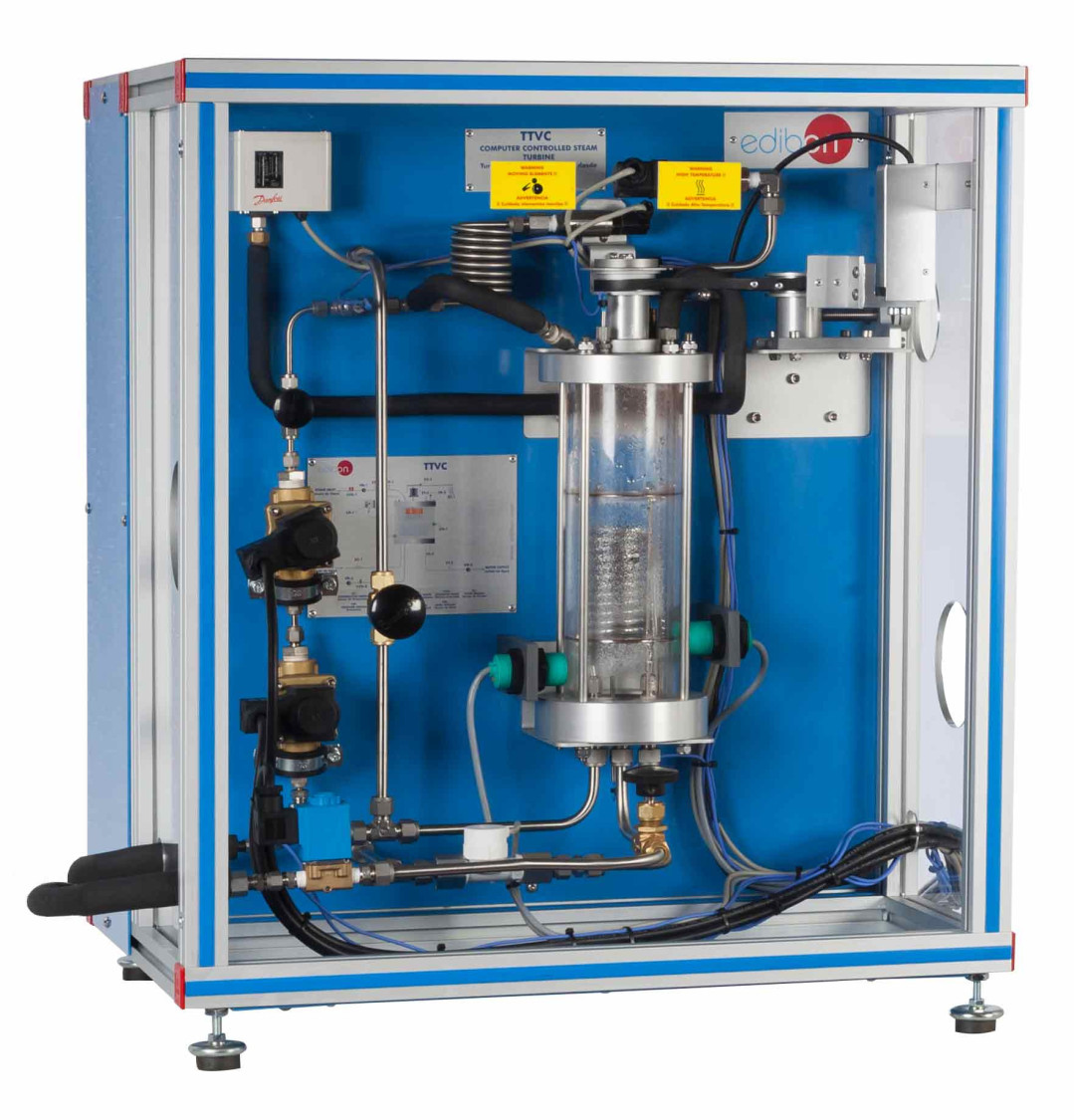

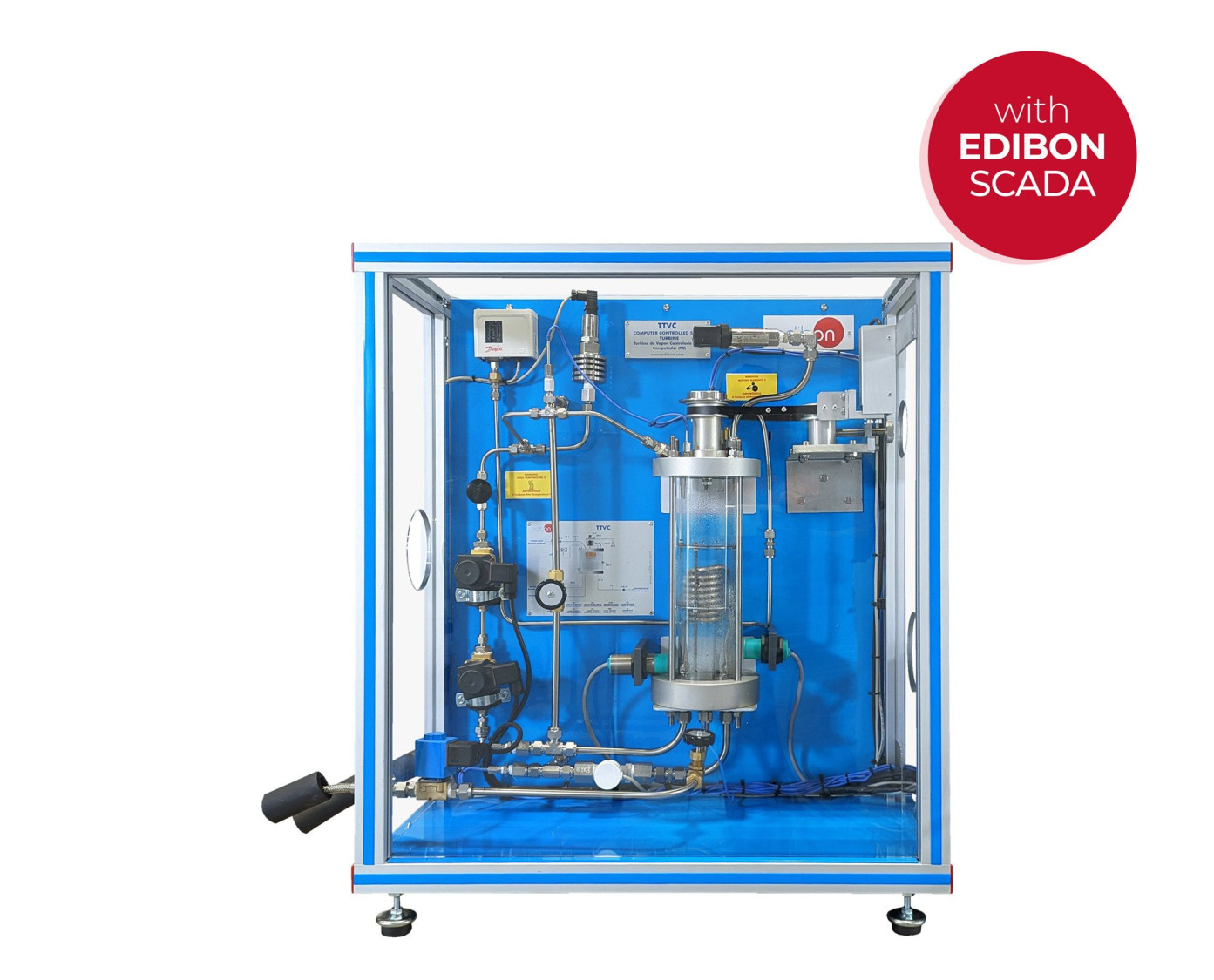

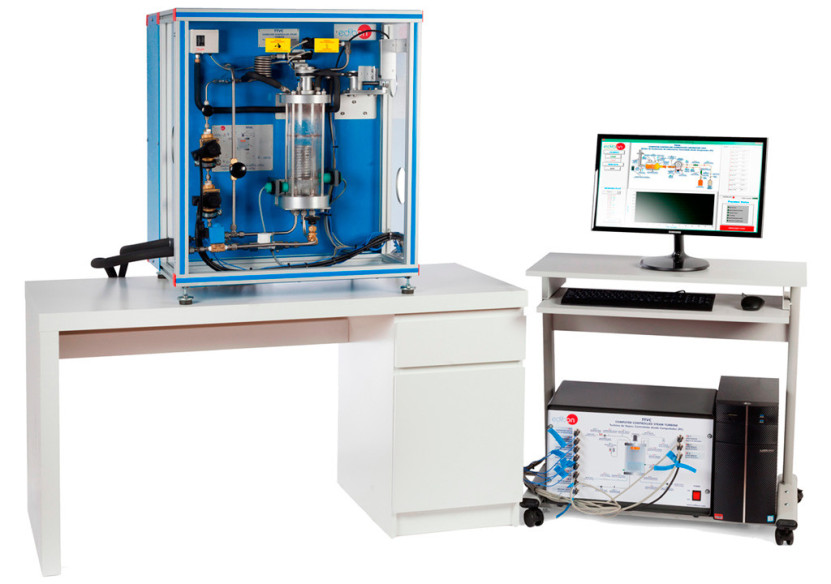

Unité TTVC complète

COMPUTER CONTROLLED STEAM TURBINE - TTVC

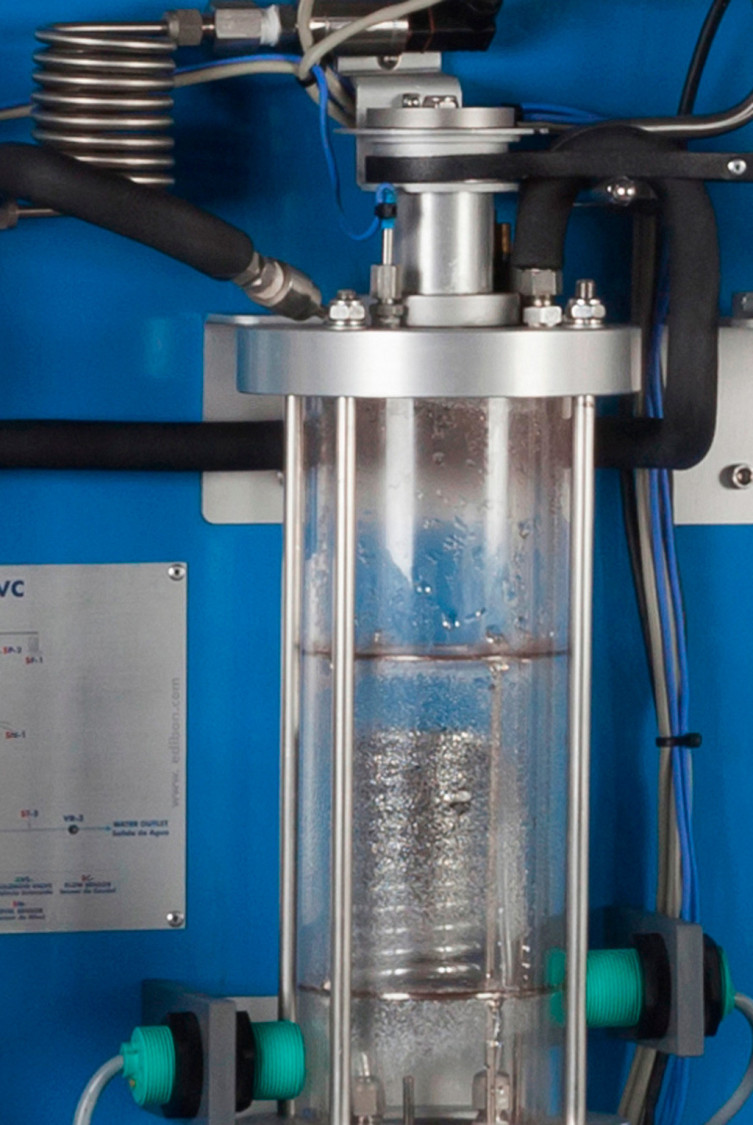

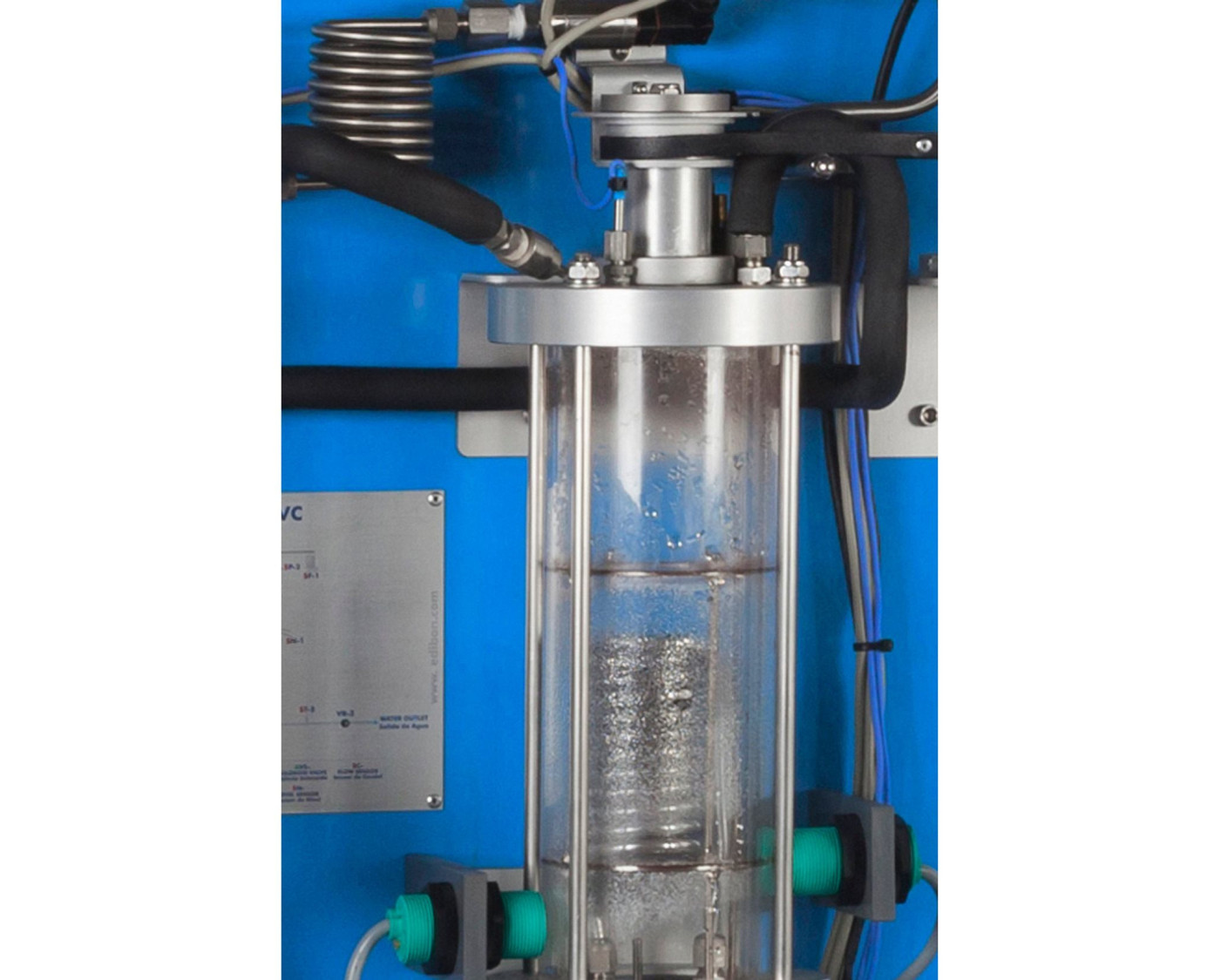

Détail de l'unité

COMPUTER CONTROLLED STEAM TURBINE - TTVC

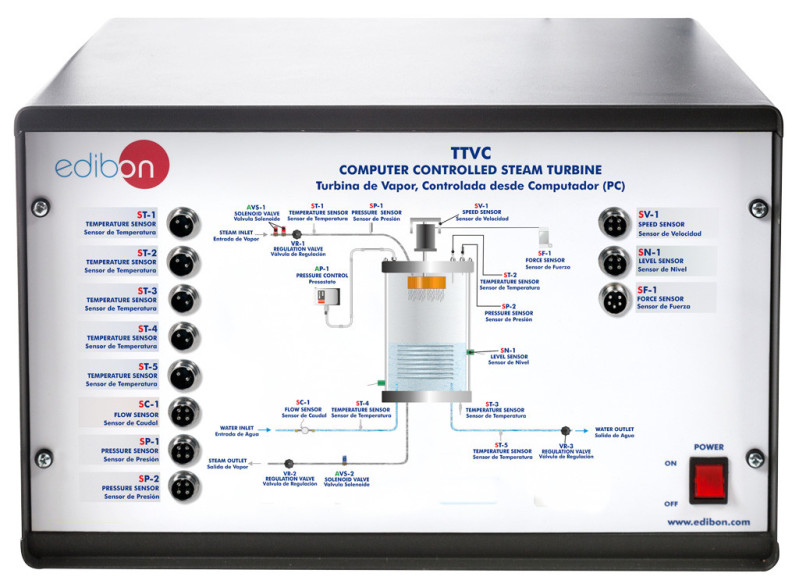

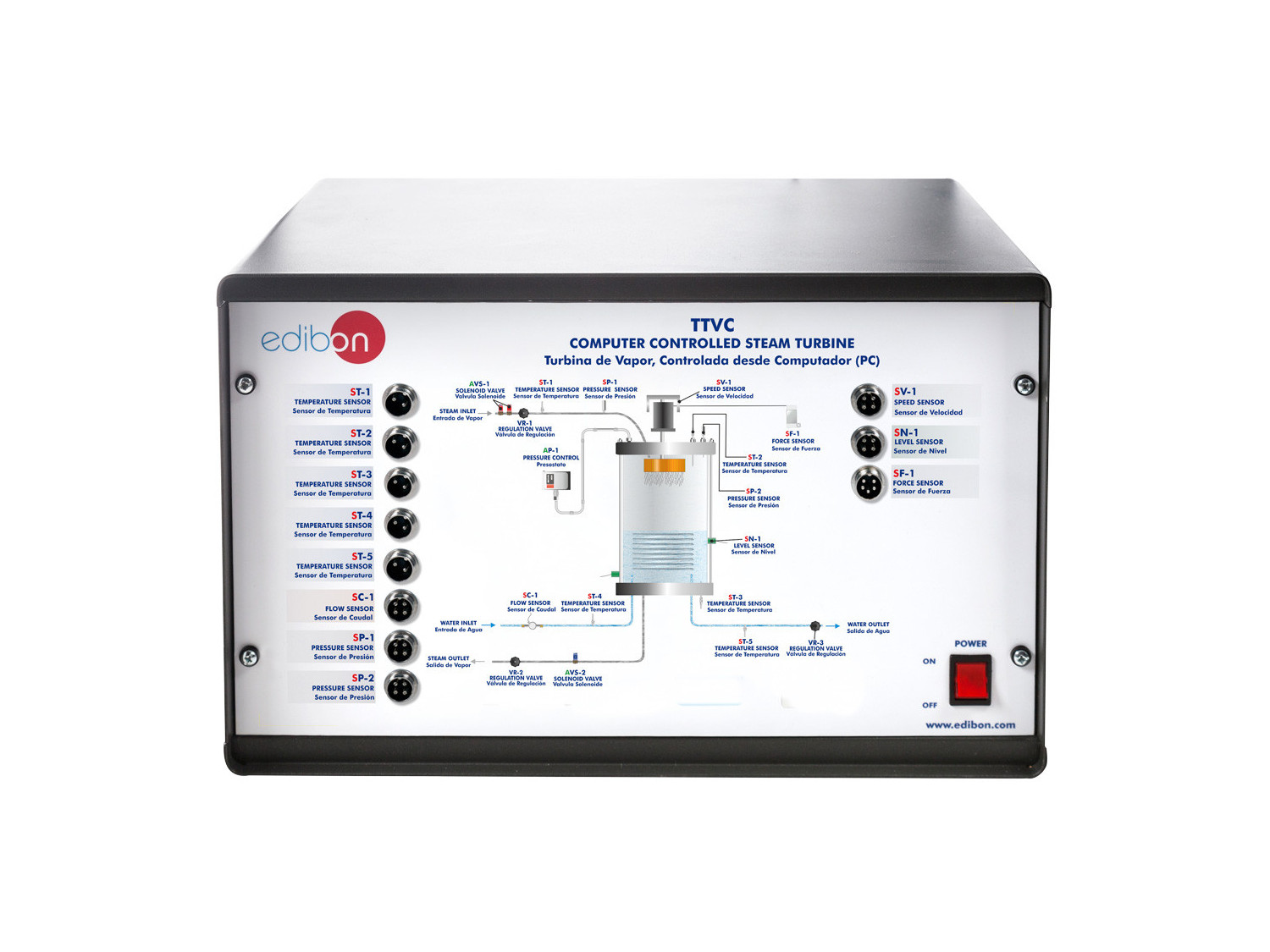

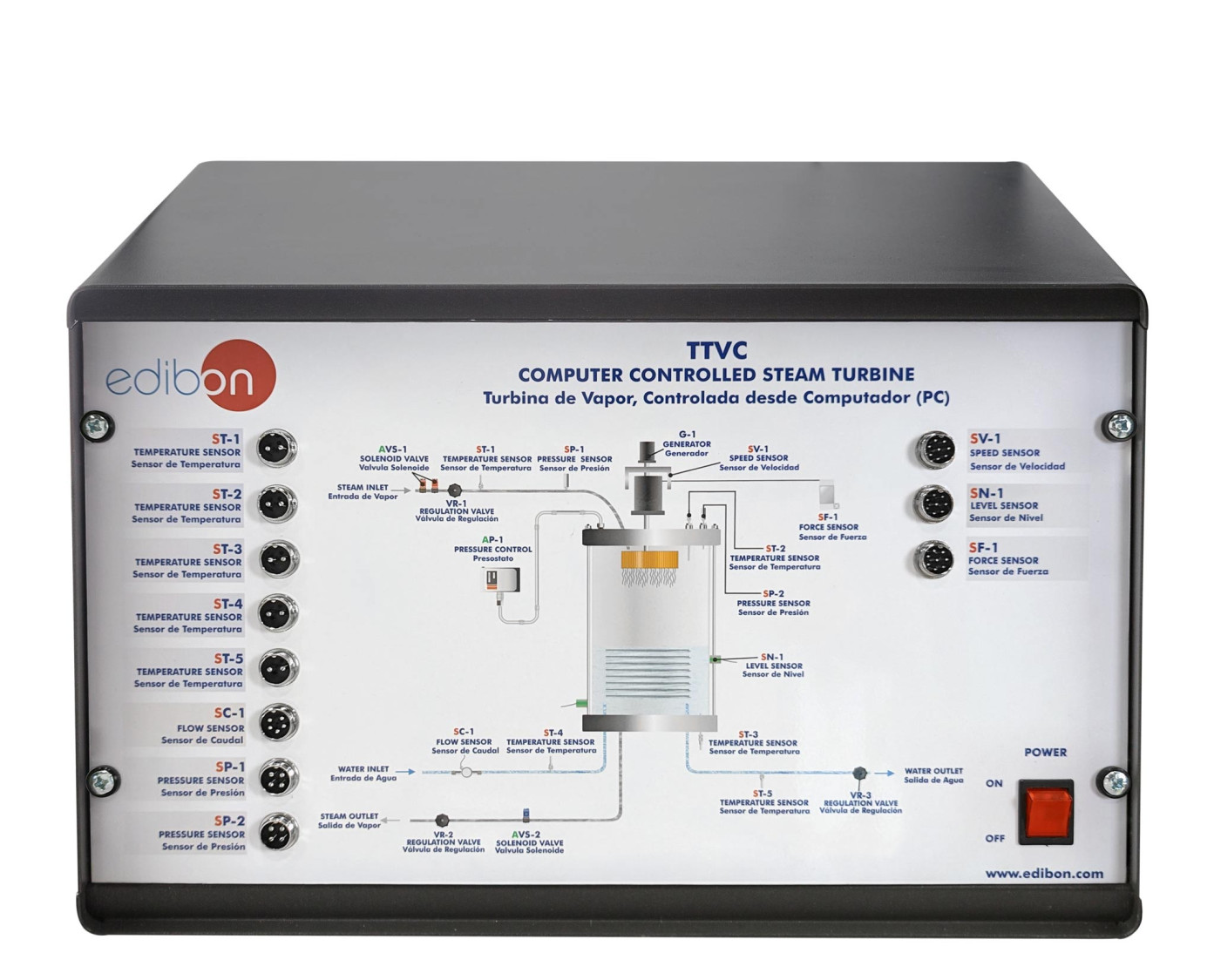

TTVC/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED STEAM TURBINE - TTVC

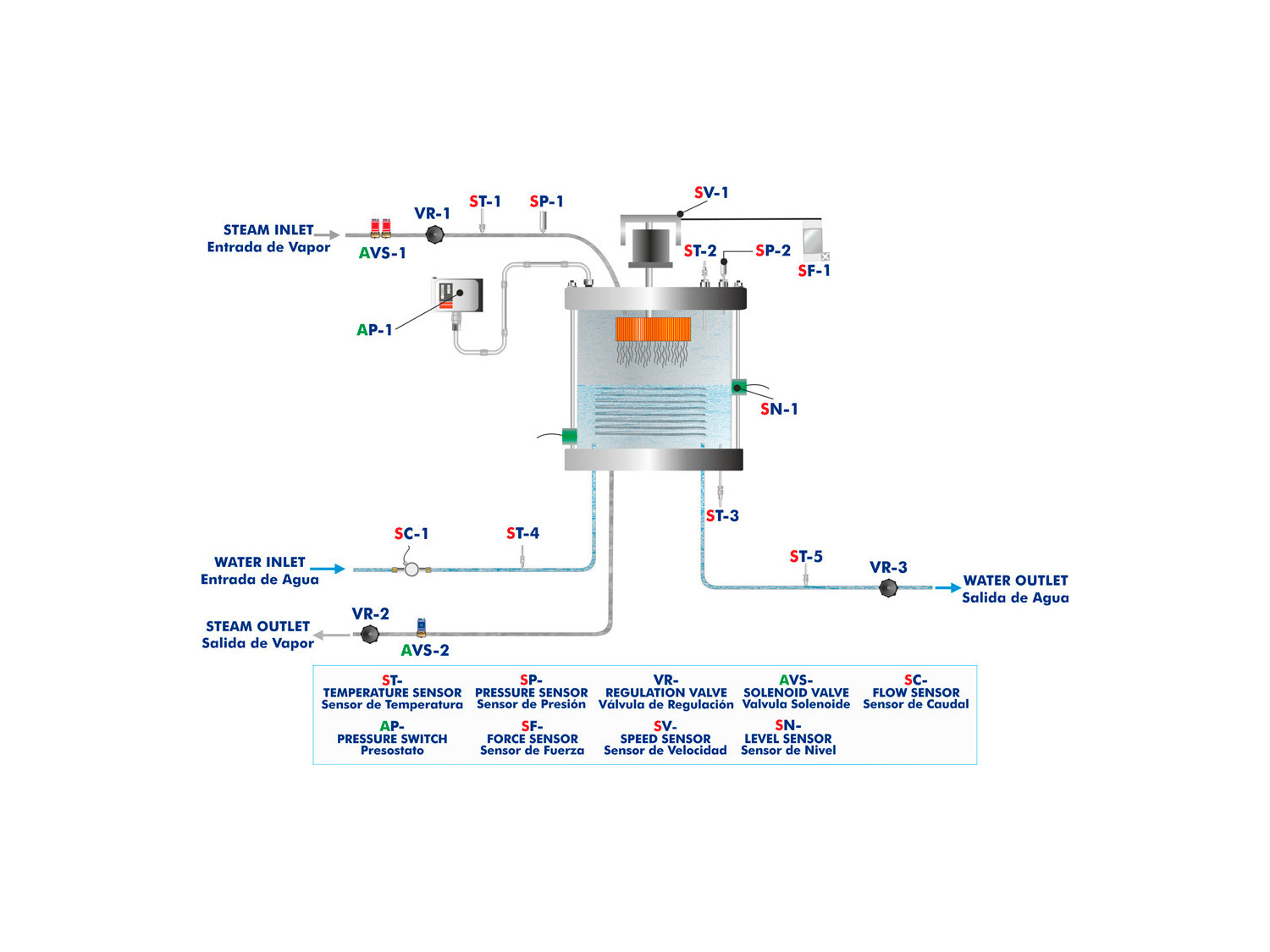

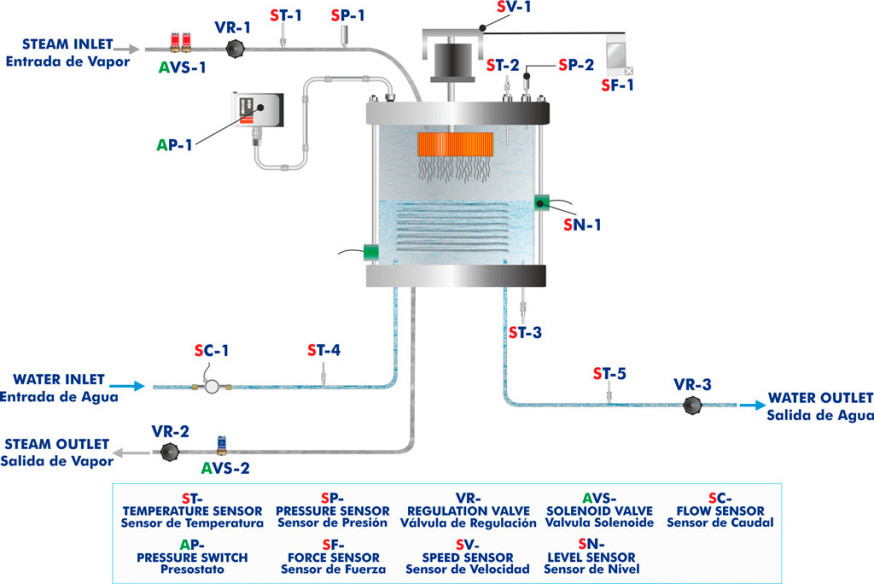

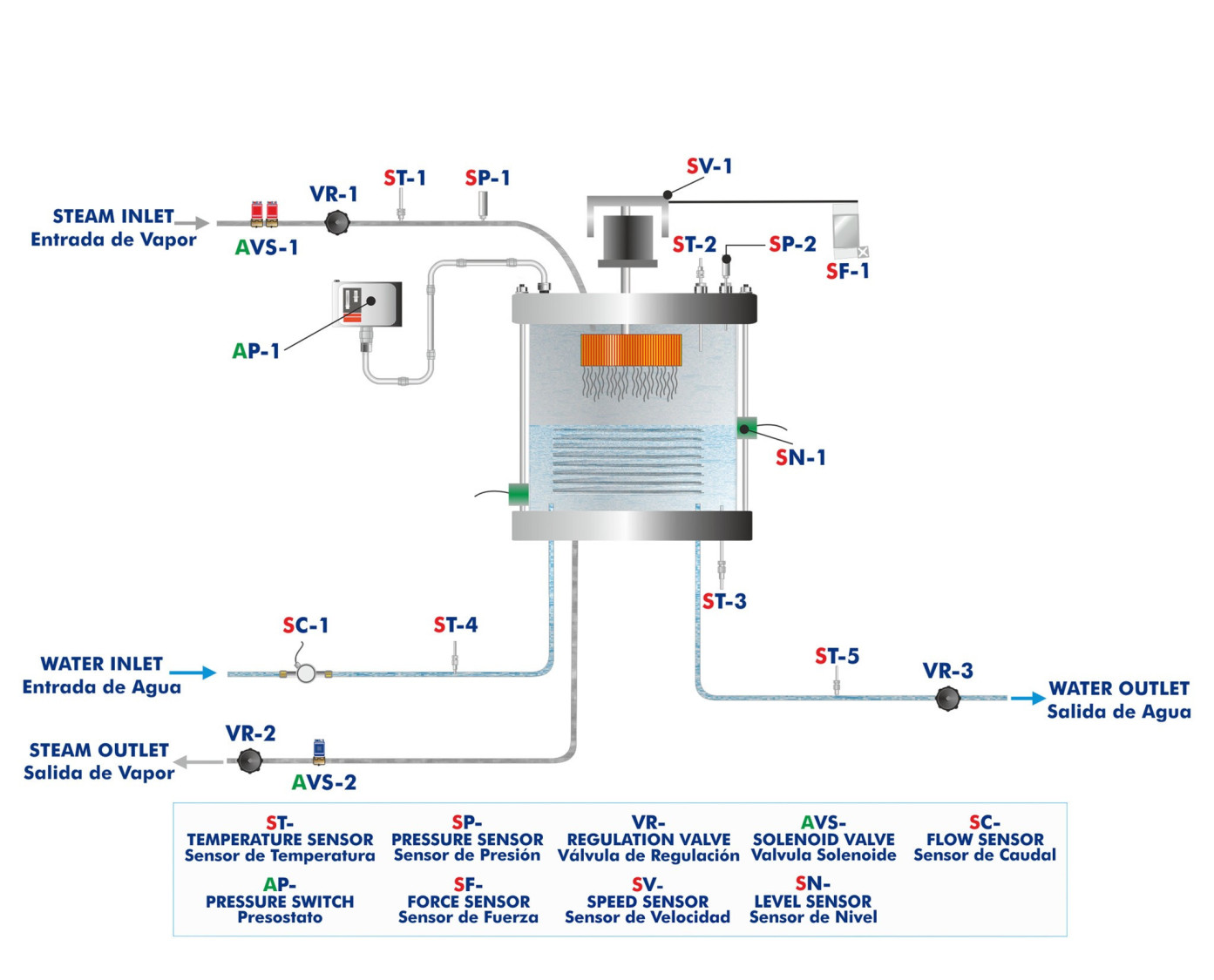

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED STEAM TURBINE - TTVC

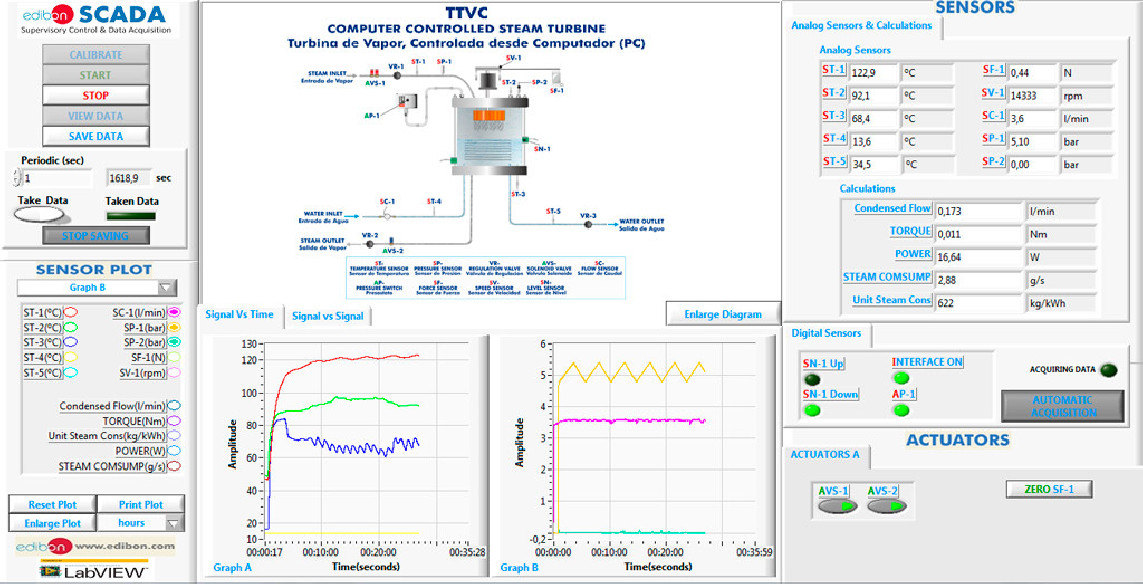

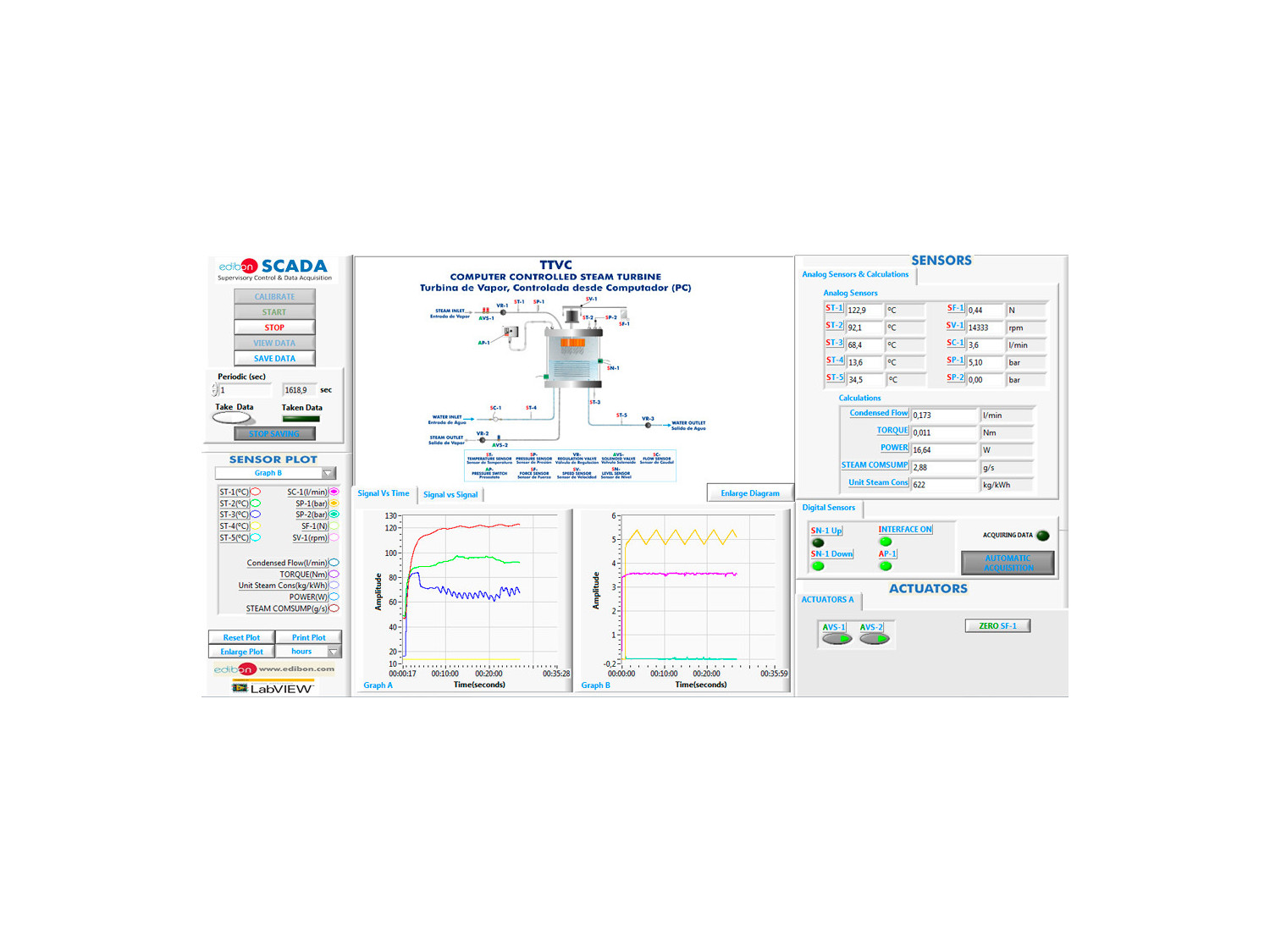

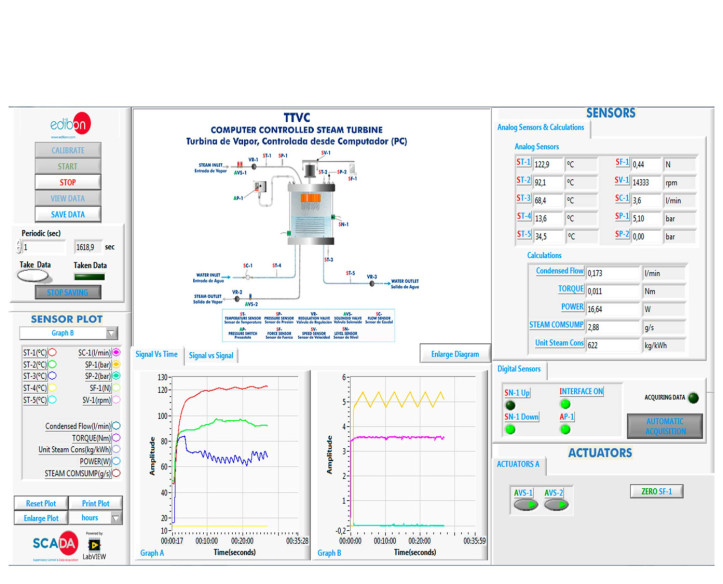

TTVC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED STEAM TURBINE - TTVC
COMPUTER CONTROLLED STEAM TURBINE - TTVC
COMPUTER CONTROLLED STEAM TURBINE - TTVC
COMPUTER CONTROLLED STEAM TURBINE - TTVC
COMPUTER CONTROLLED STEAM TURBINE - TTVC
COMPUTER CONTROLLED STEAM TURBINE - TTVC

SYSTEMES INNOVANTS

La Turbine à Vapeur, Contrôlée par Ordinateur (PC), "TTVC", conçue par EDIBON, permet d'étudier, avec un générateur de vapeur, un l'énergie à vapeur.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ESN

EDIBON SCADA-Net
ECL

EDIBON Cloud Learning

Laboratories

11PTC
 Laboratoire pour le Centre de Formation Pétrolière
9TV
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Technique et Professionnel
9HE
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Supérieur

NOUVELLES LIÉES

Microgrids: the future of decentralized energy explained with EDIBON’s AEL-MGP Equipment
Microgrids: the future of decentralized energy explained with EDIBON’s AEL-MGP Equipment
For decades, the traditional energy model has relied on large, centralized power plants that generate electricity and distribute it through extensive grids to end users. While this model has proven effective, it now faces major challenges: the need to integrate intermittent renewable energy...
Lire plus
Le stockage d’énergie : un élément clé pour l’avenir énergétique
Le stockage d’énergie : un élément clé pour l’avenir énergétique
L’électrification de la société et le développement constant des énergies renouvelables transforment en profondeur le paysage énergétique mondial. Cette transition vers des sources d’énergie propres et durables soulève un défi majeur : comment stocker efficacement, de manière sûre et durable,...
Lire plus
Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Chez EDIBON, nous réaffirmons notre engagement en faveur du progrès des énergies propres et renouvelables, avec un accent particulier sur l'hydrogène vert en tant que moteur clé pour un avenir plus durable. Nous sommes fiers d'avoir été choisis pour équiper le premier laboratoire d'hydrogène vert...
Lire plus
Recyclage et systèmes de stockage d'énergie
Recyclage et systèmes de stockage d'énergie
La transition vers les véhicules électriques (VE) a pris une ampleur considérable à travers le monde, promettant une réduction des émissions de gaz à effet de serre et un chemin vers un avenir plus durable. Cependant, alors que la demande pour les VE s'accélère, le besoin de grandes quantités de...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up at some universities in Cuba
Setting up at some universities in Cuba
There we have traveled to the University of Santa Clara, the Technological University of Havana (CUJAE), the University of Matanzas, University of Cienfuegos and the University of Sancti Spiritus. We have had the honor of installing many of our equipment in their facilities
Lire plus
Installation at UPC - Universitat Politècnica de Catalunya
Installation at UPC - Universitat Politècnica de Catalunya
We are pleased to say that as of today the Universitat Politècnica de Catalunya - UPC will be able to count on the Steam Generator, TGV-6KW and Computer Controlled Steam Turbine, TTVC, equipment for the study of a steam power plant.
Lire plus

Description Générale

La Turbine à Vapeur, Contrôlée par Ordinateur (PC), "TTVC", conçue par EDIBON, consiste en une turbine à vapeur à impulsion à un seul étage. Elle comprend un injecteur, un frein, un condenseur refroidi à l'eau, des mécanismes de sécurité et tous les contrôles et instruments nécessaires.

La vapeur passe par deux électrovannes contrôlées par ordinateur et montées en série avant d'entrer dans l'injecteur.

La vapeur passe par l'injecteur avec un angle d'incidence de 20º vers les aubes de la turbine, générant du travail sur celles-ci et faisant tourner la turbine. Selon l'énergie de la vapeur, il y aura plus ou moins d'énergie dans la turbine.

Après être passée à travers la turbine, la vapeur se dilate et, est collectée dans le condenseur. La vapeur est condensée par un serpentin dans lequel circule de l'eau froide.

La turbine est chargée à l'aide d'un frein, qui tourne joint à l'arbre de la turbine, pour mesurer le couple. Le frein fonctionne sur une courroie, qui est tendue par une vis manuelle pour faire varier le couple.

Il y a une électrovanne à la sortie du condenseur. Lorsque cette vanne est fermée, elle permet, avec un capteur de niveau, de condenser un volume connu à un moment précis. Ainsi, le débit de vapeur est déterminé.

Les pressions, les températures, le débit d'eau de réfrigération et la vitesse de l'arbre de la turbine sont mesurés à l'aide de capteurs, la force du frein est mesurée par un capteur de force (cellule de charge) et le débit de vapeur.

L'instrumentation permet de mesurer le couple du frein, ainsi que la puissance mécanique, le débit massique de vapeur et la consommation de vapeur de l'unité.

L'unité est équipée de dispositifs de sécurité : un pressostat et une soupape de sécurité pour le condenseur et des écrans de protection en PMMA.

Un générateur de vapeur est nécessaire pour travailler avec l'unité TTVC. Il doit avoir une production de vapeur de 8 Kg/h à des pressions minimales de 6 bar. EDIBON peut proposer son Générateur de vapeur (TGV-6KWA), adapté pour travailler avec cette unité.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Identification et familiarisation avec tous les composants de l'unité.
  2. Étude et familiarisation avec les turbines.
  3. Calcul du débit.
  4. Détermination du couple, de la puissance et de la consommation spécifique de vapeur lorsque l’unité fonctionne à une pression d’entrée constante mais à des pressions d’échappement variables.
  5. Détermination du couple, de la puissance et de la consommation spécifique de vapeur lorsque l’unité fonctionne à une pression d’échappement constante mais à des pressions d’entrée variables.
  6. Détermination des pertes par frottement de la turbine.
  7. Détermination du rendement de la turbine.
  8. Détermination du rapport chaleur-puissance à différentes pressions d’échappement.
  9. Étalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Étude des courbes de fonctionnement des turbines.
  2. Étude du cycle de Rankine.
  3. Représentation de l’évolution temporelle de la vitesse angulaire.
  4. Détermination de la décélération angulaire.
  5. Représentation de la décélération angulaire, du couple de frottement et de la puissance de frottement en fonction de la vitesse angulaire.
  6. Représentation du couple, de la puissance à l’arbre et de la consommation de vapeur en fonction de la vitesse angulaire (pour différentes pressions de sortie).
  7. Représentation du débit massique en fonction de la pression du condenseur (pour différentes pressions de sortie).
  8. Représentation du couple, de la puissance à l’arbre et de la consommation de vapeur en fonction de la vitesse angulaire (pour différentes pressions d’entrée).
  9. Représentation du débit massique par rapport à la pression du condenseur (pour différentes pressions d’entrée).
  10. Détermination du rendement isentropique.
  11. Détermination du rendement thermique.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d’un projecteur ou d’un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d’autres institutions d’enseignement technique.
  7. Contrôle du processus de l’unité TTVC via la boîte d’interface de contrôle sans l’ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l’unité TTVC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
