TORC Unité de Cycle Organique de Rankine, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC

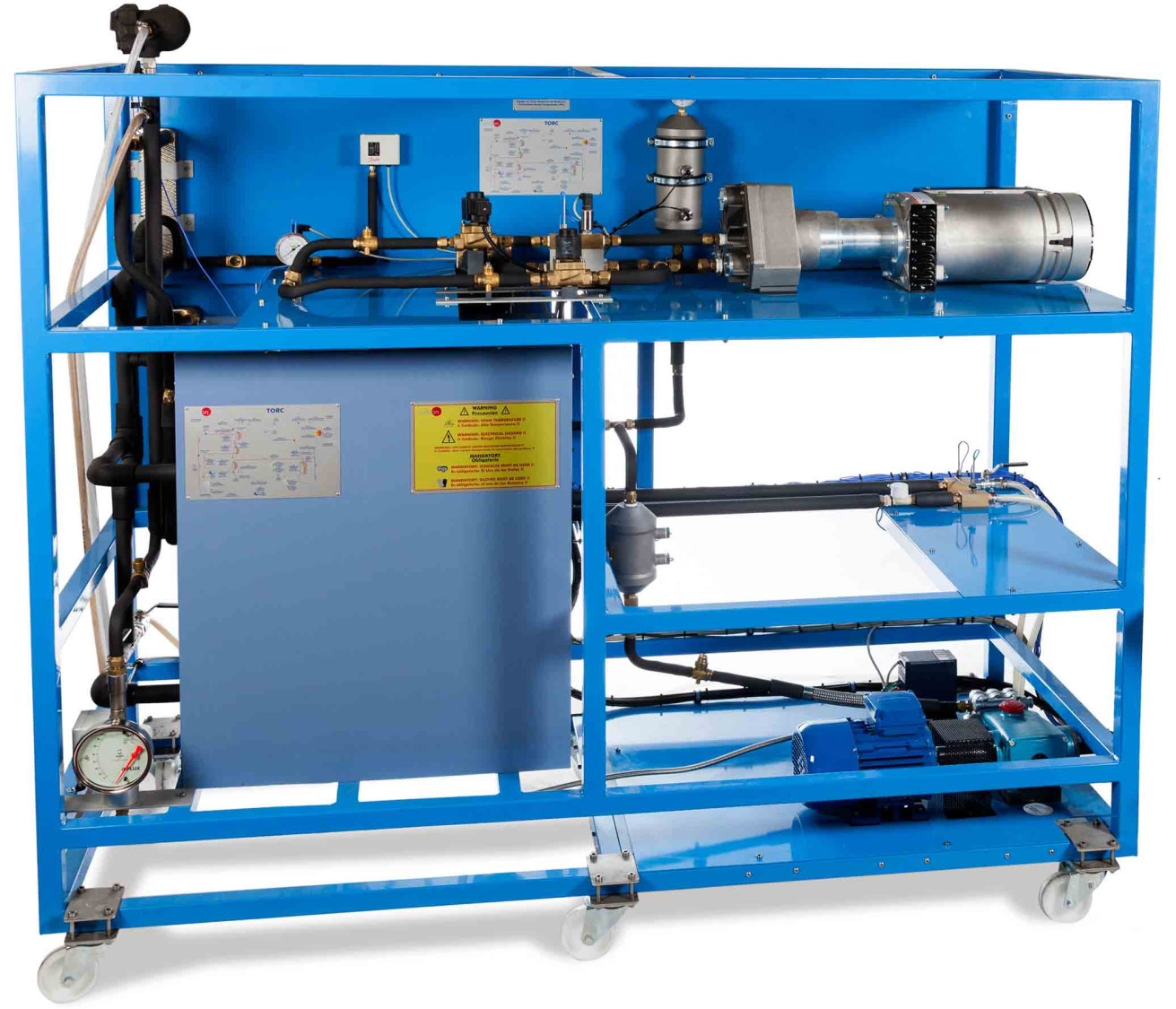

Unit: TORC. Computer Controlled Coupled Tanks System

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC

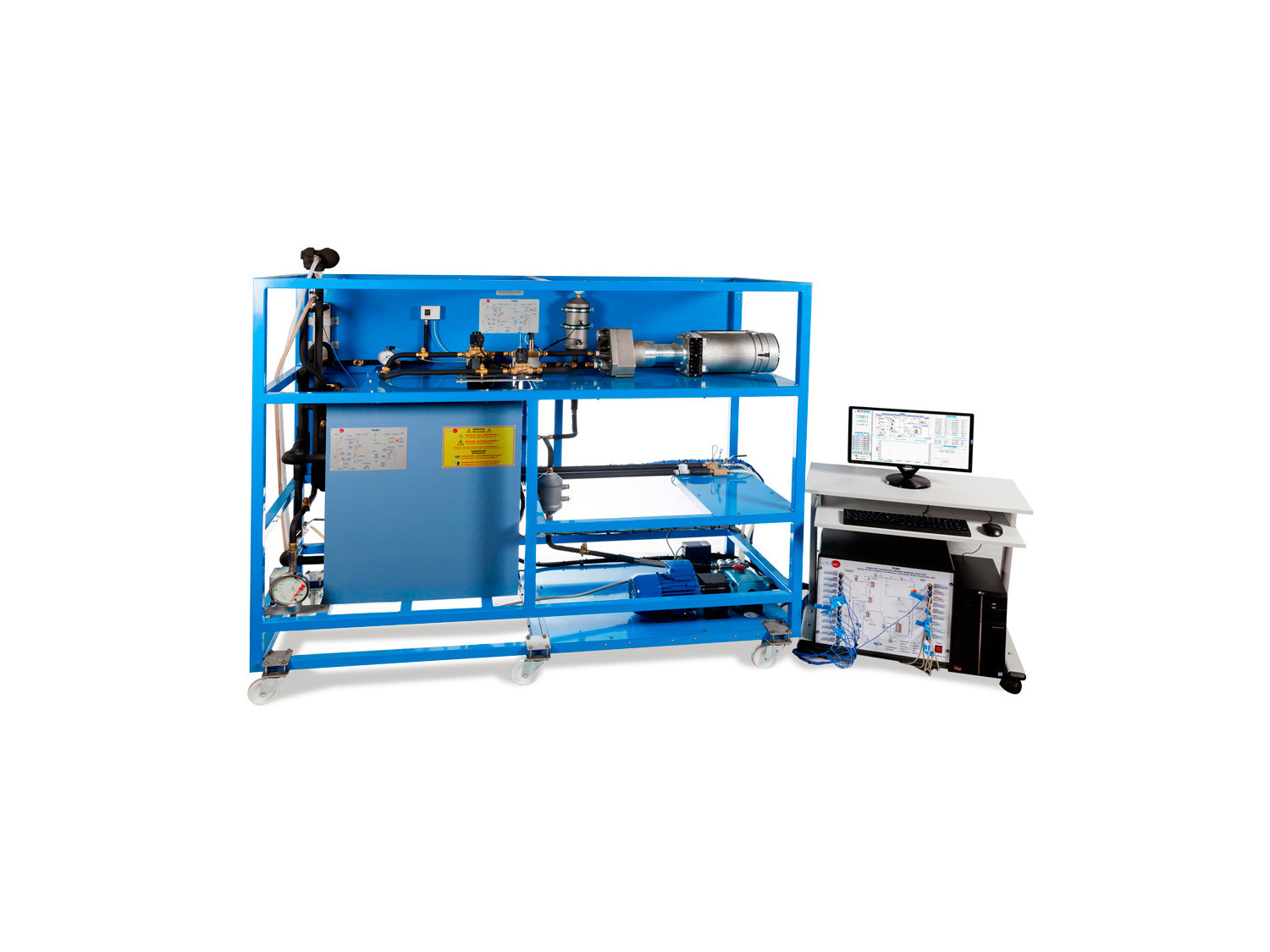

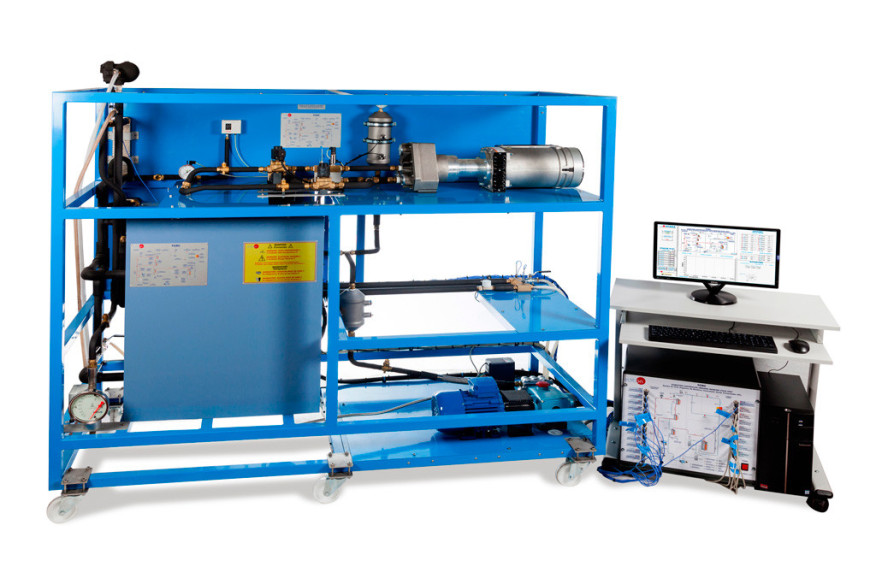

Complete TORC unit

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC

Unit details

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC

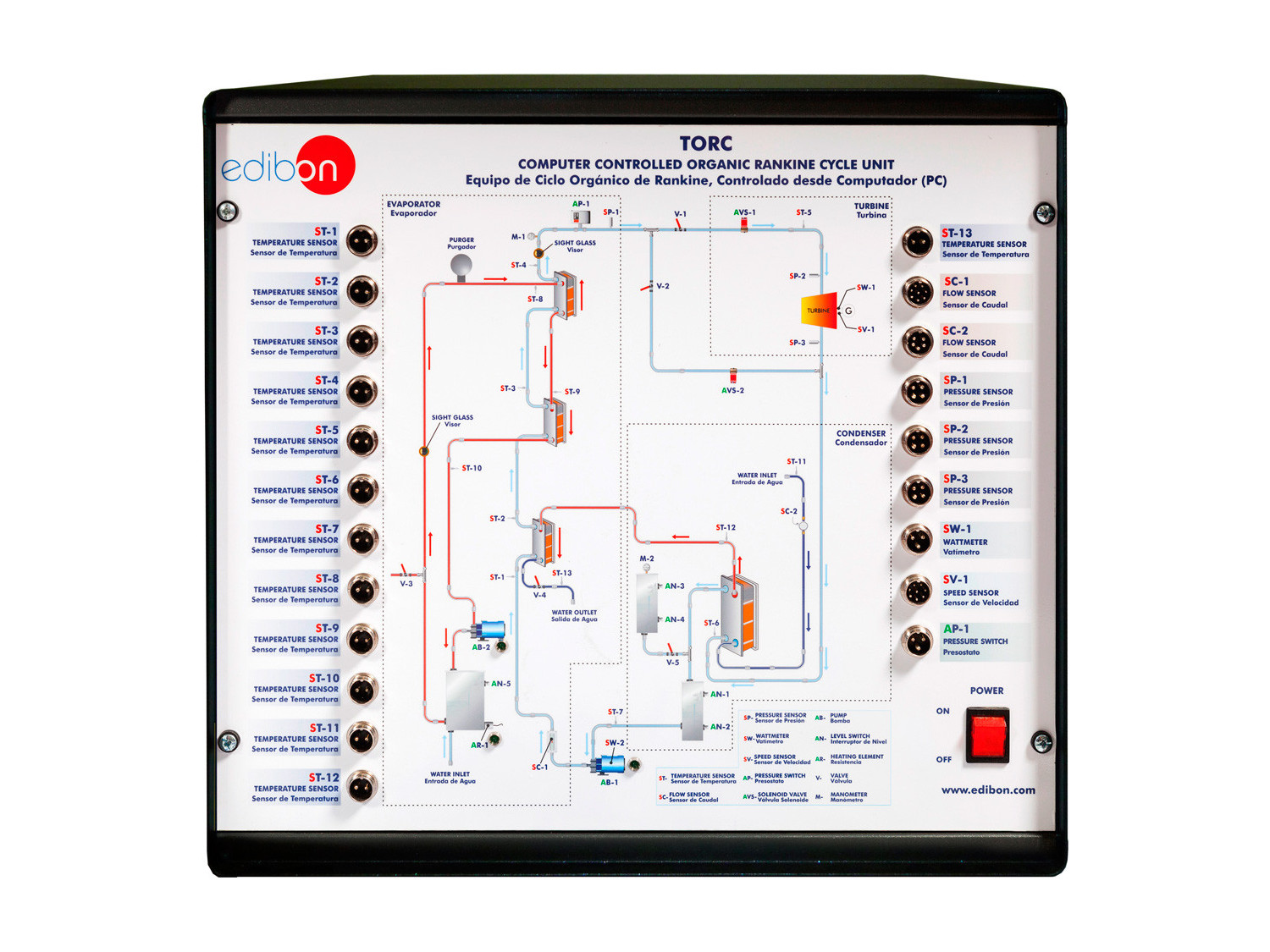

TORC/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC

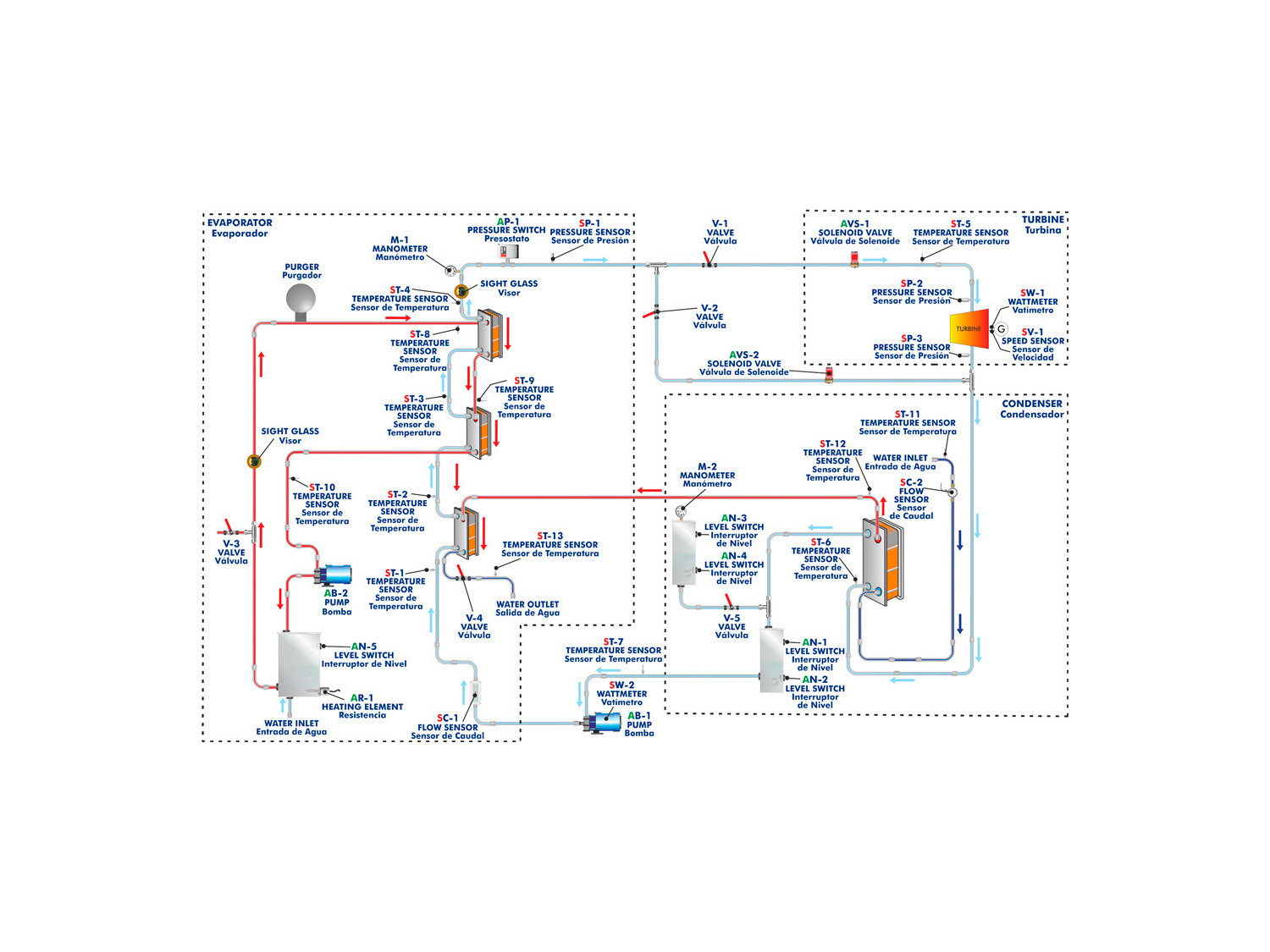

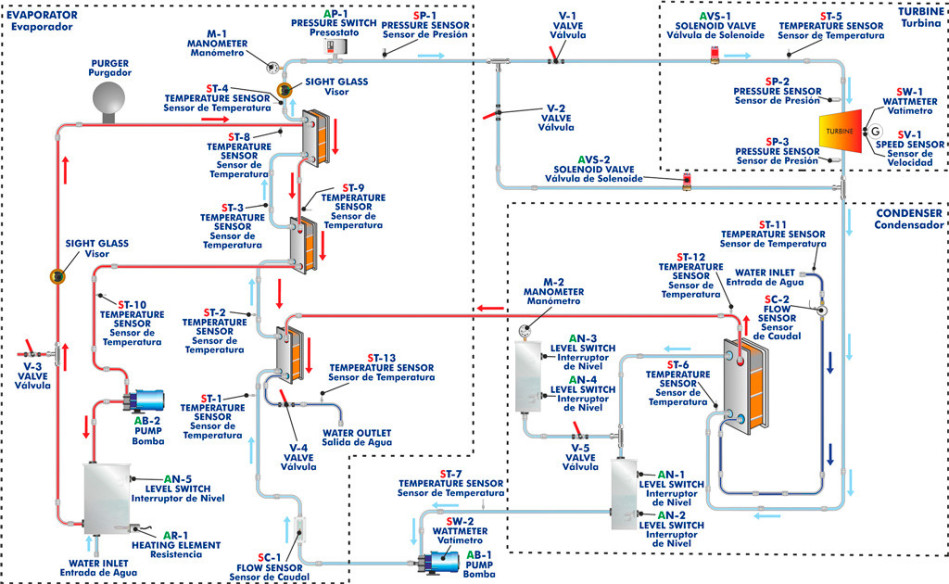

Process diagram and unit elements allocation

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC

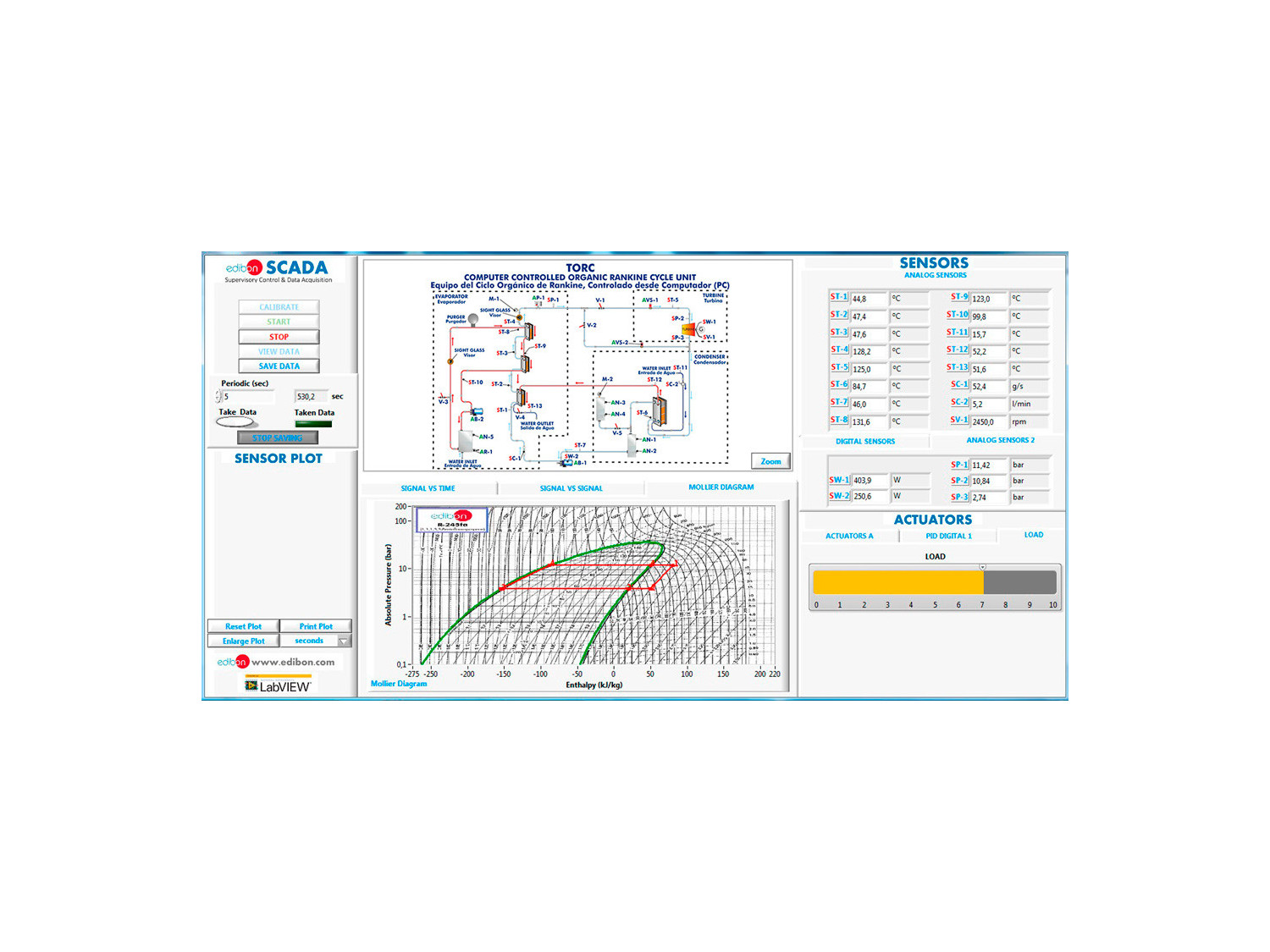

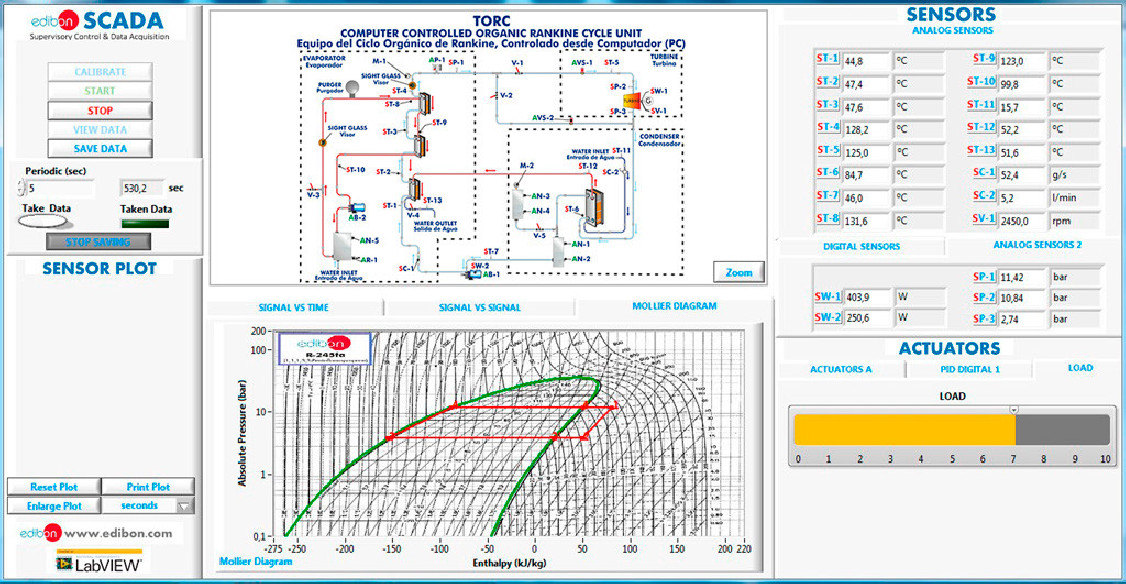

TORC/SOF. TORC Software. Main Screen

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC
COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC
COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC
COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC
COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC
COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC

SYSTEMES INNOVANTS

L'Équipement de Cycle Organique de Rankine, Contrôlé par Ordinateur (PC), "TORC", permet aux étudiants d'étudier le processus complet et les composantes d'un cycle organique de Rankine, ainsi que les principales variables impliquées dans le processus.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'Équipement de Cycle Organique de Rankine, Contrôlé par Ordinateur (PC), ,TORC,, permet aux étudiants d'étudier le processus complet et les composantes d'un cycle organique de Rankine, ainsi que les principales variables impliquées dans le processus. Le fluide de travail (réfrigérant R-245fa) est évaporé en appliquant une source de chaleur. Premièrement, le réfrigérant est entraîné par une pompe commandée par ordinateur (PC) à travers un échangeur de chaleur à plaques (préchauffeur) à travers lequel l'eau du réseau chauffée dans le condenseur du cycle circule à contre-courant.

Ensuite, le fluide de travail organique traverse deux échangeurs à plaques qui constituent l'évaporateur du cycle, à travers lequel l'eau surchauffée circule à 150° C (source de chaleur), qui est entraînée par une pompe.

L'eau chauffée est générée dans une chaudière avec une résistance, qui peut être contrôlée par un ordinateur (PC), au moyen d'un contrôle PID, indiquant la valeur à laquelle on souhaite chauffer l'eau. La chaudière dispose d'un interrupteur de niveau de sécurité.

Une fois la chaleur transférée, à la sortie du second échangeur, l'eau chauffée revient dans la chaudière.

Le circuit fermé d'eau chaude comporte une vanne de purge, un circuit de dérivation et des purgeurs pour éliminer l'air du circuit.

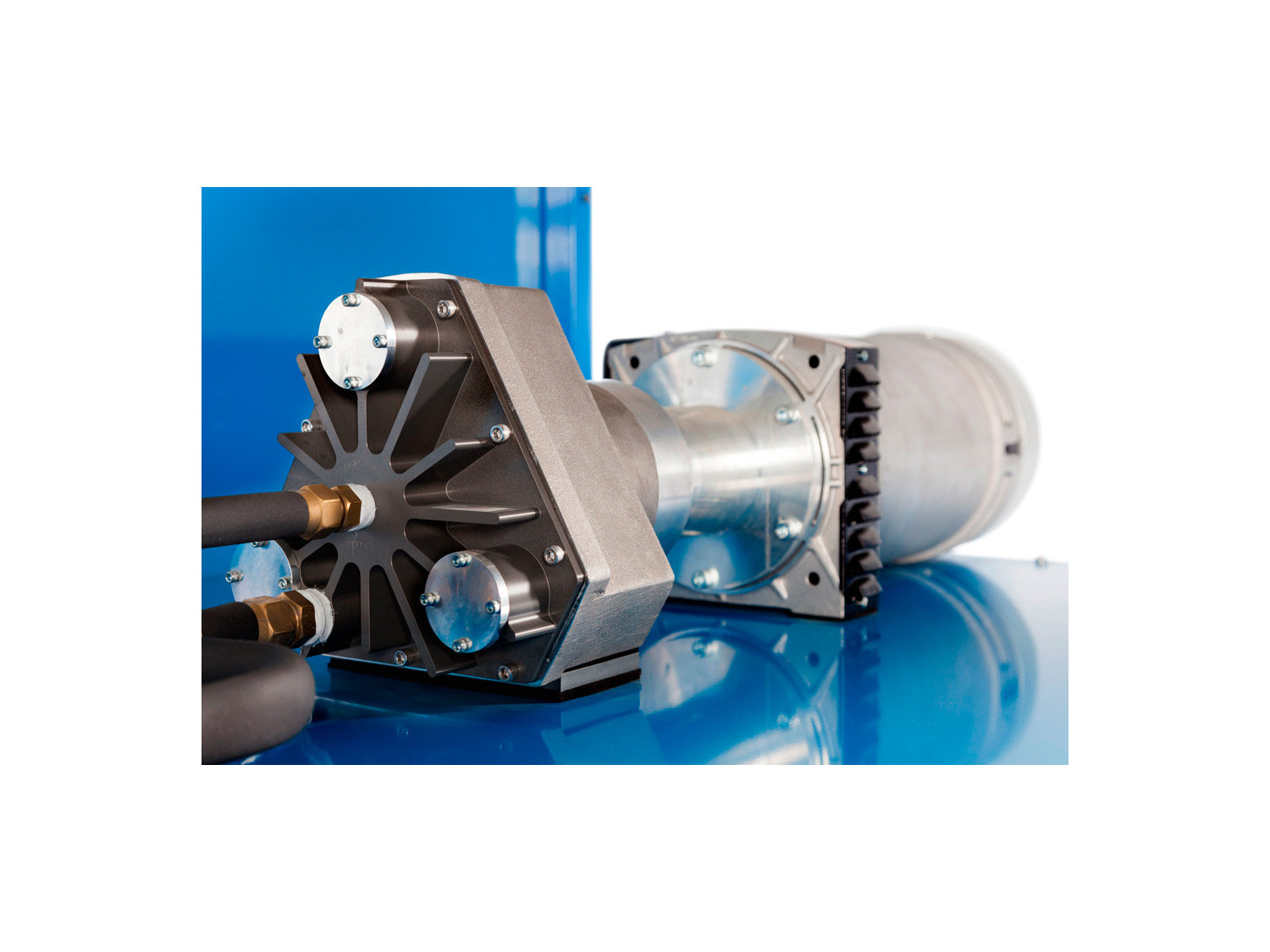

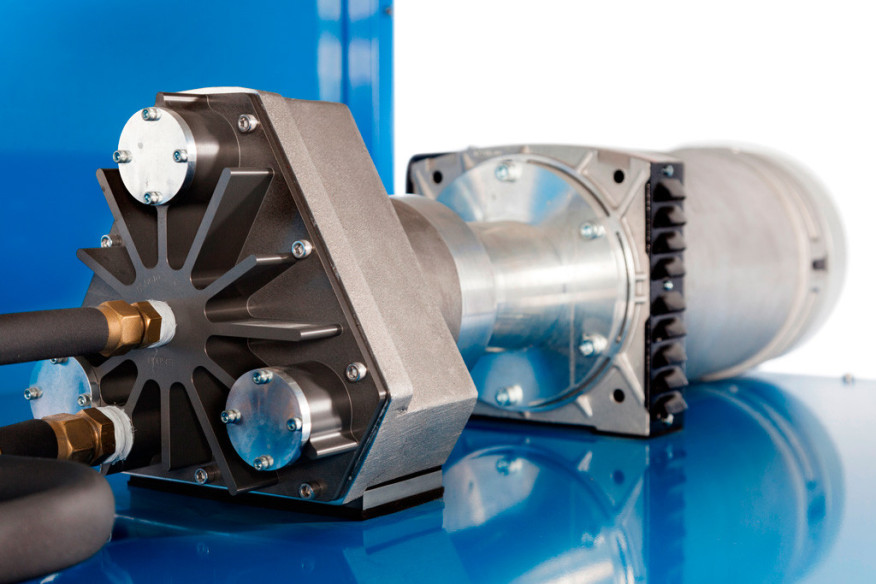

La vapeur de fluide organique, lorsque celle ci atteint les conditions de travail, se dilate dans la turbine, générant une puissance électrique qui est mesurée.

A la sortie de la turbine, le fluide organique est condensé en utilisant un courant d'eau dans un échangeur de chaleur à plaques.

L'eau du réseau chauffée lors du processus de condensation du fluide organique en fonctionnement passe à travers le préchauffeur pour l'utilisation de la chaleur perdue. Le condensat s'accumule dans un réservoir intermédiaire, avec deux actionneurs de niveau. Lorsque le niveau est suffisant, le fluide organique est à nouveau pompé et le cycle thermodynamique est fermé de cette manière.

Les sources de refroidissement et de chauffage ne sont pas directement en contact avec le fluide de travail ou la turbine.

This Computer Controlled Unit is supplied with the EDIBON Computer Control System (SCADA), and includes: The unit itself + a Control Interface Box + a Data Acquisition Board + Computer Control, Data Acquisition and Data Management Software Packages, for controlling the process and all parameters involved in the process.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Démonstration du cycle organique de Rankine (ORC).
  2. Mesure de la chaleur fournie par l'évaporateur.
  3. Détermination de l'efficacité d'un cycle organique de Rankine (ORC).
  4. Détermination de l'équilibre énergétique dans l'évaporateur et le condenseur.
  5. Détermination de l'efficacité de la turbine.
  6. Effectuer le bilan énergétique.
  7. Mesure de la puissance électrique générée.
  8. Etude de l'influence de l'écoulement de fluide organique et la température dans la production d'énergie électrique.
  9. Etude de la consommation spécifique de vapeur de la turbine.
  10. Mesure de la vitesse de la turbine.
  11. Le calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TORC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TORC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
