HTVC Turbine à Vapeur avec Source d´Énergie Solaire, Contrôlée par Ordinateur (PC)

5.3.10.- TURBINES À VAPEUR ET CYCLES ORGANIQUES RANKINE 9.8.- MACHINES THERMIQUES
COMPUTER CONTROLLED SOLAR/HEAT SOURCE VAPOUR TURBINE - HTVC

SYSTEMES INNOVANTS

La Turbine à Vapeur avec Source d´Énergie Solaire, Contrôlée par Ordinateur (PC), "HTVC", a été conçue pour fournir une centrale électrique à vapeur facile à comprendre et pour démontrer, à l'échelle du laboratoire, la capacité de produire de l'énergie de puits à partir du rayonnement solaire.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

11PTC
 Laboratoire pour le Centre de Formation Pétrolière
9TV
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Technique et Professionnel
9HE
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Supérieur

Description Générale

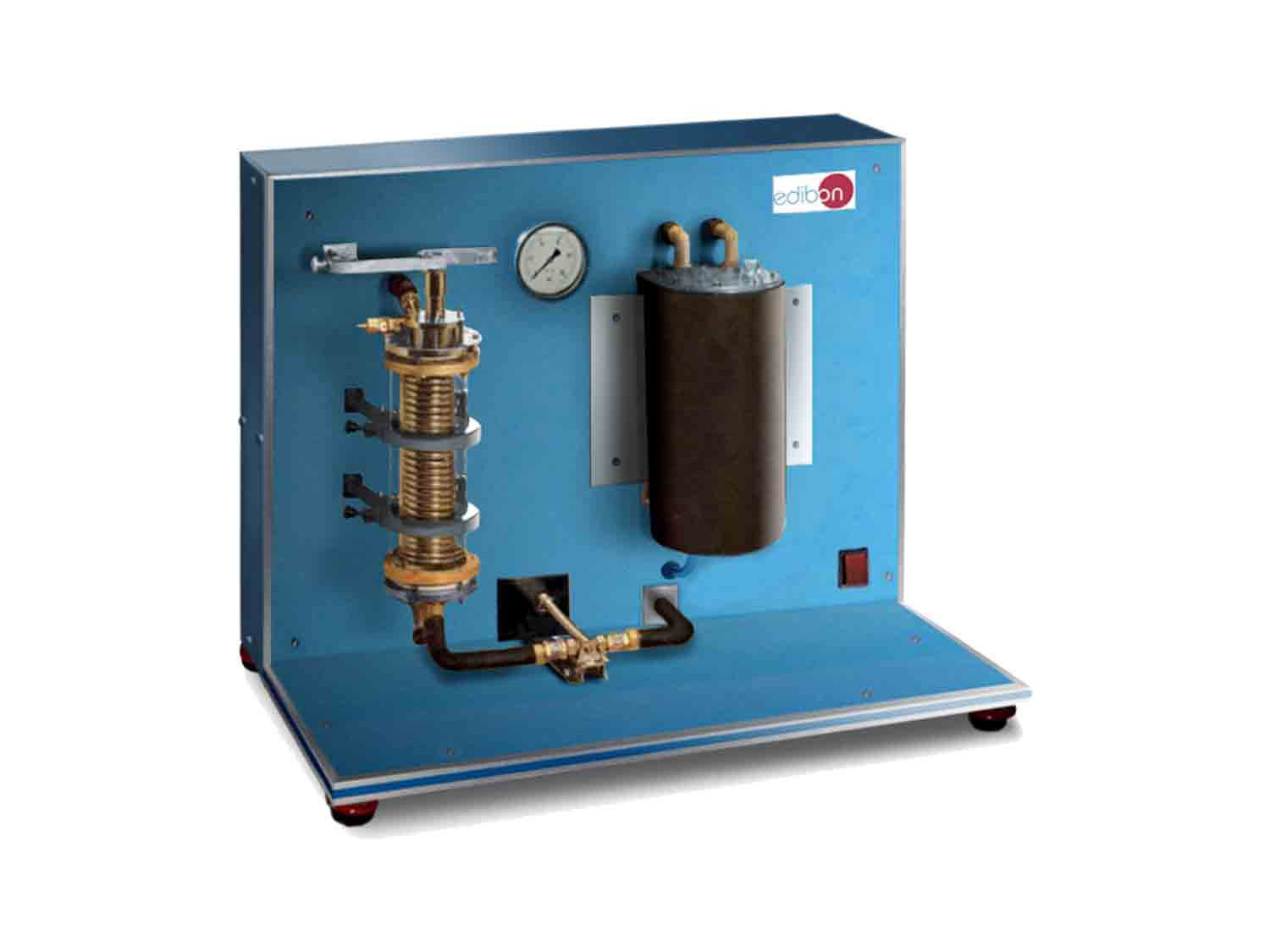

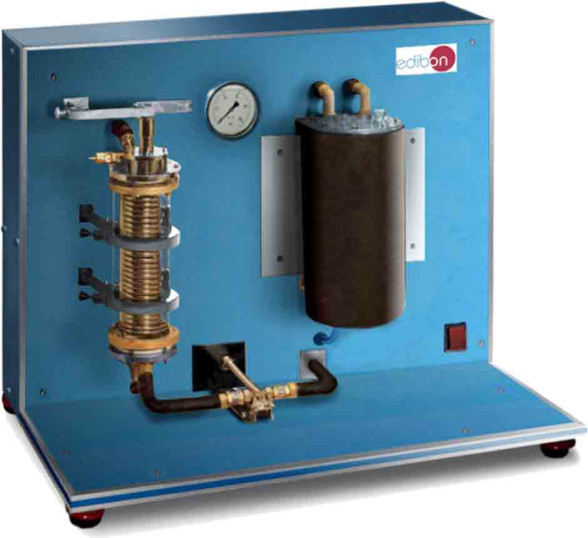

La Turbine à Vapeur avec Source d´Énergie Solaire, Contrôlée par Ordinateur (PC), "HTVC", a été conçue pour fournir une centrale électrique à vapeur facile à comprendre et pour démontrer, à l'échelle du laboratoire, la capacité de produire de l'énergie de puits à partir du rayonnement solaire.

C'est une unité de banc, utilisant un réfrigérant et fonctionnant sur le cycle de Rankine à partir d'une source de chaleur d'eau chaude dans l'unité. La production mécanique est assurée par une turbine à impulsion à un seul étage et la chaleur est rejetée dans un condenseur refroidi à l'eau.

Cette unité comprend tous les instruments et capteurs nécessaires pour contrôler et mesurer les paramètres les plus représentatifs.

Panneaux solaires en option et kit d'installation, "HTVC/KIT", pour permettre à l'unité de fonctionner à partir de l'énergie solaire.

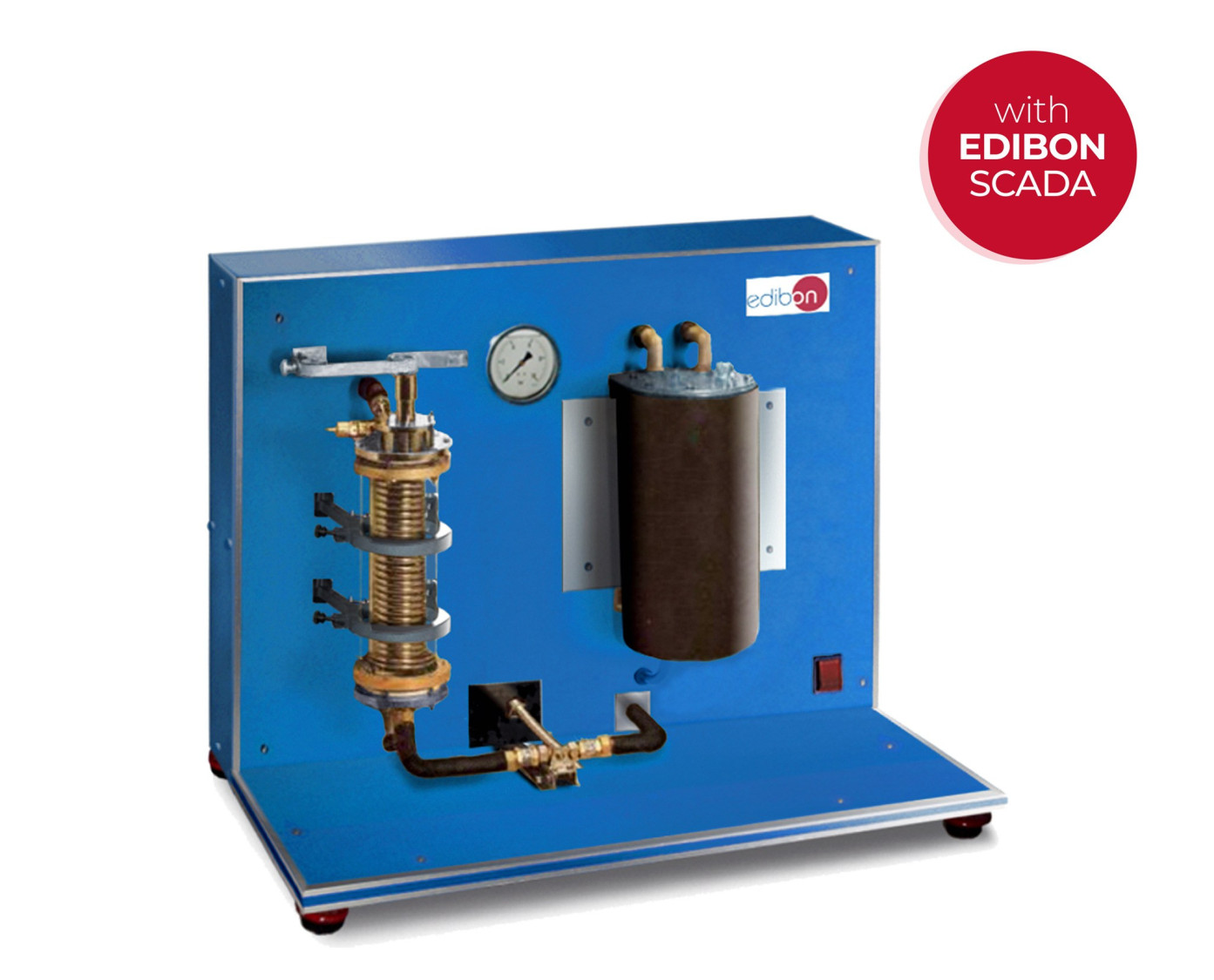

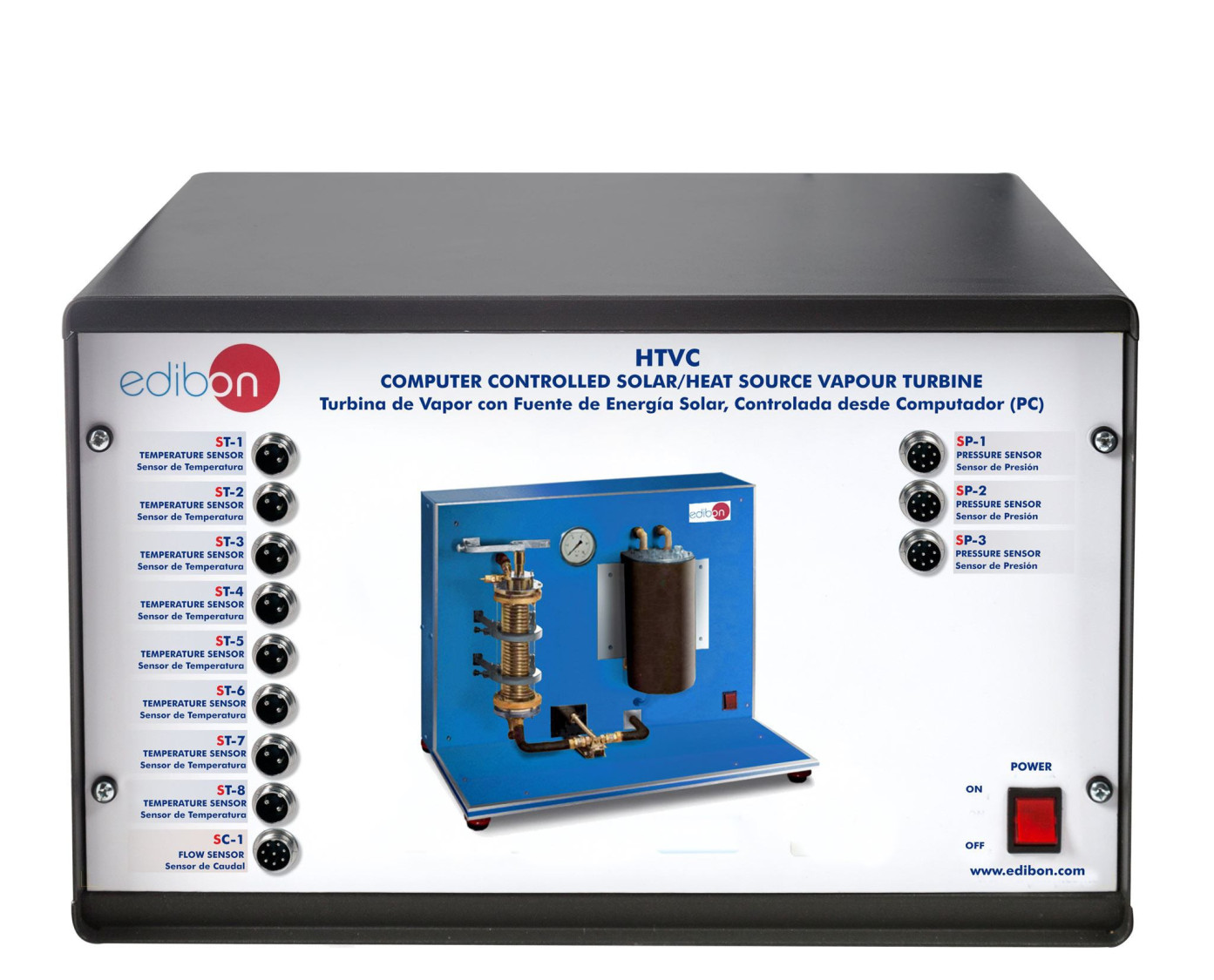

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Identification et familiarisation avec tous les composants de l'unité.
  2. Étude et familiarisation avec les turbines.
  3. Étude du cycle de Rankine.
  4. Production de courbes couple/vitesse et puissance/vitesse pour la turbine.
  5. Détermination du rendement thermique à une gamme de pressions d'entrée et d'échappement de la turbine.
  6. Utilisation de graphiques ou de tableaux de propriétés et application de la première loi de la thermodynamique pour produire des bilans énergétiques.
  7. Estimation des pertes par frottement dans les turbines.
  8. Comparaison des performances avec le cycle de Rankine, (et compris l'efficacité isentropique externe des turbines).
  9. Étalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Possibilités pratiques avec les modèles et accessoires optionnels (Non inclus):

  1. Mesure de la collecte d'énergie solaire dans un les températures moyennes de l'eau.
  2. Démonstration du travail effectué sur l'arbre de le rayonnement solaire.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité HTVC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité HTVC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
