HT-P Modèle de Turbine Pelton
SYSTEMES INNOVANTS

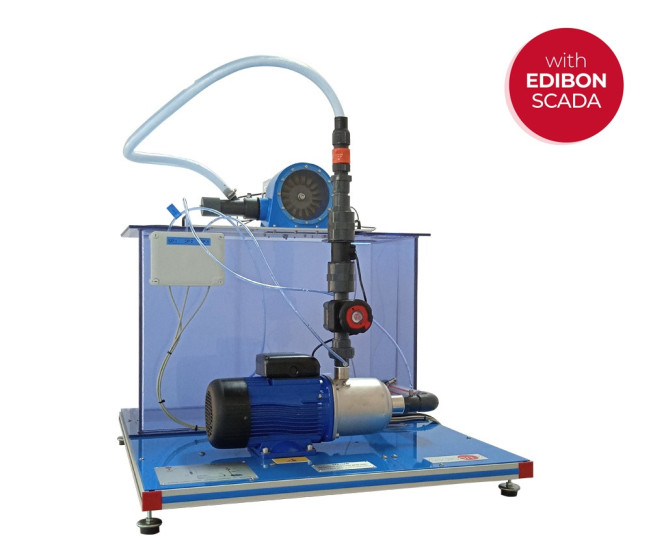

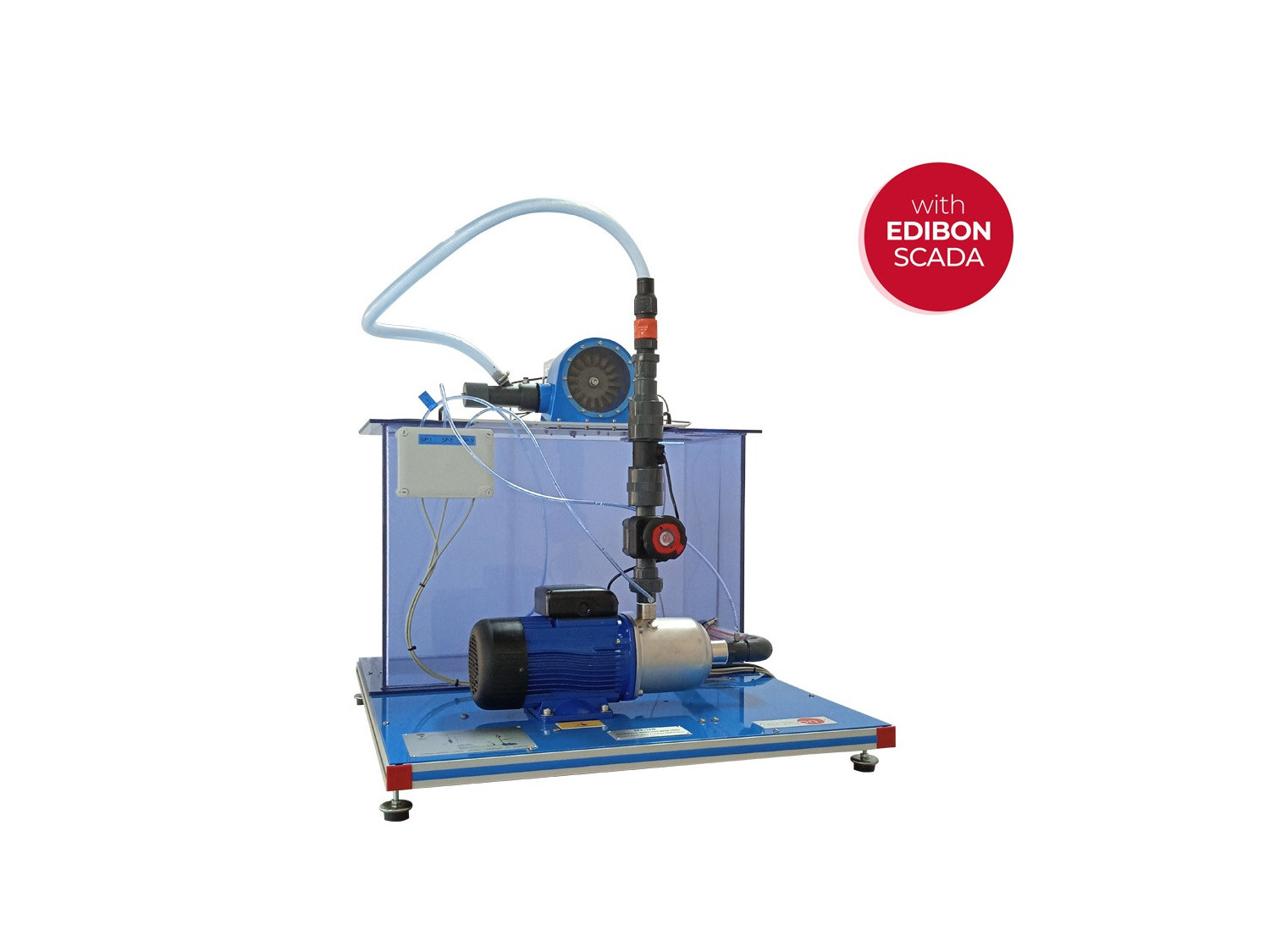

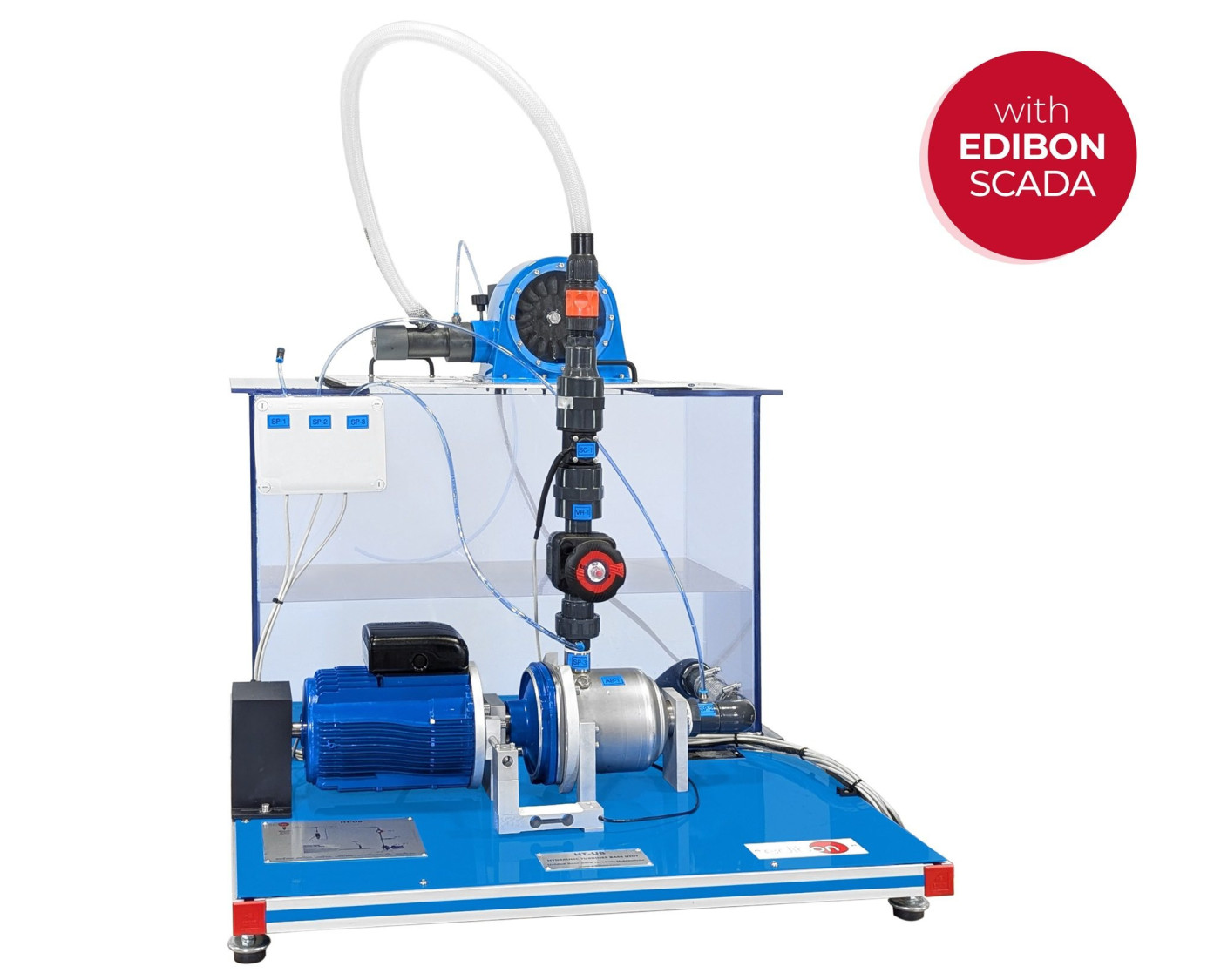

Le Modèle de Turbine Pelton, "HT-P", consiste en une turbine Pelton à petite échelle, avec une vanne qui permet de réguler le débit. Le site turbine comprend une roue PELTON avec 16 augets, qui peuvent être clairement vus à travers le boîtier transparent de la turbine.
NOUVELLES LIÉES
Description Générale
L’Unité Modulaire de Turbine Hydraulique, Contrôlée par Ordinateur (PC), "HTMC", a été conçue par EDIBON pour l’étude et la comparaison de différents types de turbines hydrauliques à petite échelle permettant de déterminer les caractéristiques de fonctionnement de ce type de turbine, les courbes de rendement hydraulique et mécanique, d’obtenir la puissance hydraulique et mécanique, etc.
L’Unité de Base pour les Turbines Hydrauliques, "HT-UB", remplit les fonctions suivantes :
- Pour élever le fluide, il dispose d’une pompe contrôlée par ordinateur qui permet au flux impulsé de passer par la turbine, dans laquelle une partie de son énergie est laissée, ce qui fait tourner la turbine, en surmontant la résistance externe causée par un frein électromagnétique. Ce frein contrôlé par ordinateur permet de faire varier la charge de freinage de la turbine.
- Mesure de la pression à l’entrée et à la sortie de la pompe, afin d’obtenir sa courbe caractéristique.
- Mesure du débit d’eau, de la pression à l’entrée de la turbine et de la vitesse de l’arbre de la turbine à l’aide de différents instruments. instruments.
- Le groupe pompe-turbine dispose d’un réservoir et d’un système de tuyauterie qui permettent de travailler en permanence avec du fluide recirculé afin d’éviter la consommation inconsidérée d’eau.
La fourniture minimale se compose de deux éléments principaux : l’Unité de Base pour les Turbines Hydrauliques, "HT-UB", et au moins un des éléments requis décrits ci-dessous.
Eléments nécessaires (au moins un) (Non inclus):
- HT-P : Le Modèle de Turbine Pelton, "HT-P", consiste en une turbine Pelton à petite échelle, avec une vanne qui permet de réguler le débit. Le site turbine comprend une roue PELTON avec 16 augets, qui peuvent être clairement vus à travers le boîtier transparent de la turbine.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Détermination des caractéristiques de fonctionnement des différentes turbines à différentes vitesses.
- Détermination du saut hydraulique des turbines.
- Détermination des courbes caractéristiques des différentes turbines : puissance (W), moment (Nm) et rendement (%) en fonction de la vitesse de la turbine et du débit d’entrée.
- Calcul de la puissance de la turbine.
- Détermination du rendement hydraulique de la turbine.
- Détermination du couple et de la vitesse de la turbine.
- Détermination de la courbe caractéristique d'une pompe centrifuge.
- Etude des variables caractéristiques d'une pompe centrifuge.
- Calibrage des capteurs.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
- Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
- Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
- Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
- Cette unité peut être utilisée pour faire de la recherche appliquée.
- Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
- Contrôle du processus de l'unité HTMC via la boîte d'interface de contrôle sans l'ordinateur.
- Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité HTMC.
- En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
- Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
