Description Générale

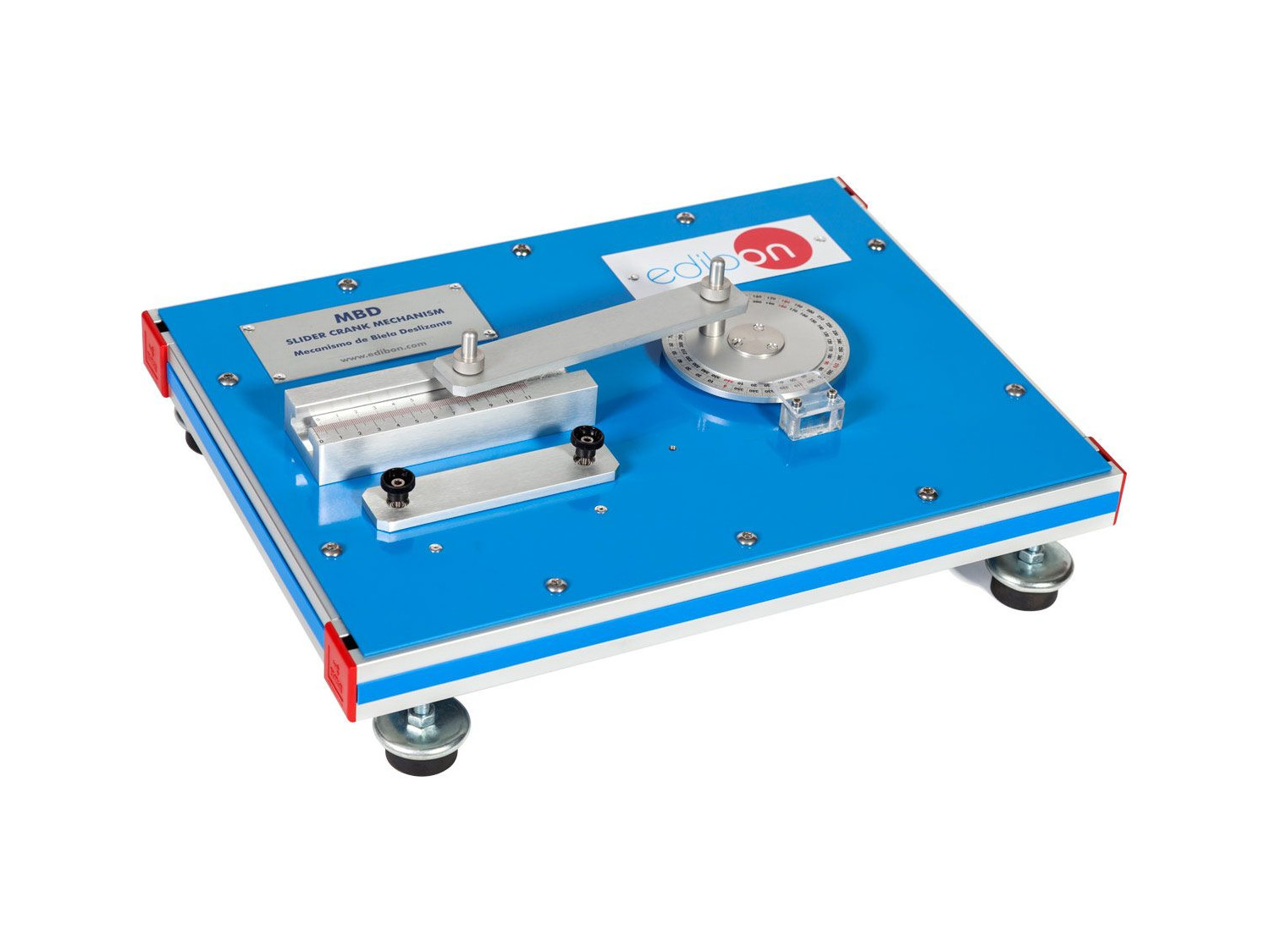

Le Mécanisme à Bielle Coulissante, "MBD", conçu par EDIBON, est un exemple de mécanisme à manivelle coulissante.

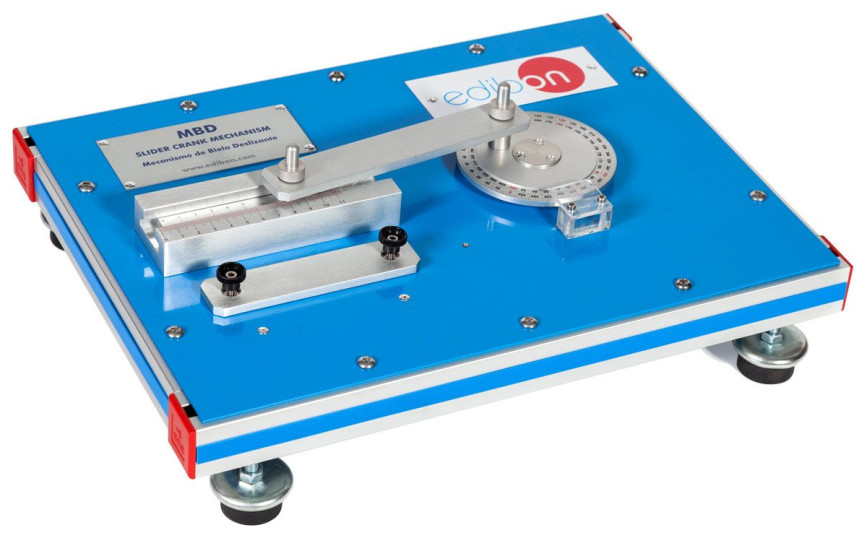

Ce mécanisme est fabriqué en aluminium et se compose d'un élément rotatif (disque gradué), appelé manivelle, relié à une barre rigide, appelée bielle. Lorsque la manivelle tourne, la bielle se déplace d'avant en arrière.

L'angle d'entrée est réglé sur le disque de la manivelle monté sur roulement à billes et lu sur une échelle de mesure d'angle. Une échelle millimétrique est installée pour le mouvement linéaire de la bielle. L'unité "MBD" comprend deux bielles de longueur différente afin de pouvoir les comparer.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Démonstration de l'action d'un mécanisme simple à manivelle et curseur en ligne.
Etude de la relation entre le déplacement linéaire du coulisseau (bielle) et le déplacement angulaire de l'élément rotatif (manivelle).
Illustrer graphiquement et étudier l'effet de la modification de la longueur de la bielle.
Détermination de la vitesse et de l'accélération du bloc coulissant par différenciation graphique et comparaison avec les valeurs obtenues par les équations du mouvement ou par les diagrammes de vitesse et d'accélération.
