FME36 Débitmétre
SYSTEMES INNOVANTS

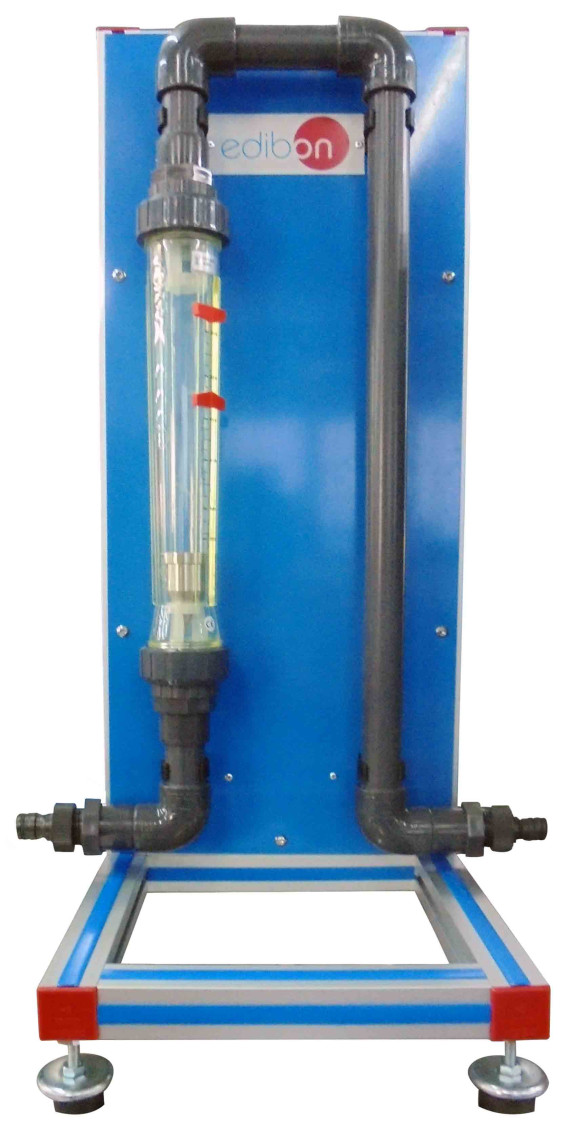

L’unité Débitmétre, "FME36", conçue par EDIBON, est un débitmètre à section variable avec flotteur. Ce type de débitmètre peut être utilisé pour les mesures de débit dans presque tous les milieux.
Expansions
NOUVELLES LIÉES
Description Générale
L’unité Débitmétre, "FME36", conçue par EDIBON, est un débitmètre à section variable avec flotteur. Ce type de débitmètre peut être utilisé pour les mesures de débit dans presque tous les milieux.
Le mode de fonctionnement de ce débitmètre est basé sur le fait que si un fluide s’écoule vers le haut à un débit suffisant à travers un tube monté verticalement, le flotteur est soulevé jusqu’au point auquel un état d’équilibre s’établit entre la force de levage du moyen et le poid du flotteur. Le débit moyen étant proportionnel à la quantité qui s’écoule par unité de temps, cet état d’équilibre correspond à la mesure du débit instantané.
Un avantage supplémentaire de ce type de débitmètre est qu’il ne nécessite pas de sections droites minimales de tuyauterie, il peut donc également être installé directement avant ou après les coudes et les vannes car la perte de charge est faible.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Mesure de débit.
