FME37 Calibrateur de Débitmètres
SYSTEMES INNOVANTS

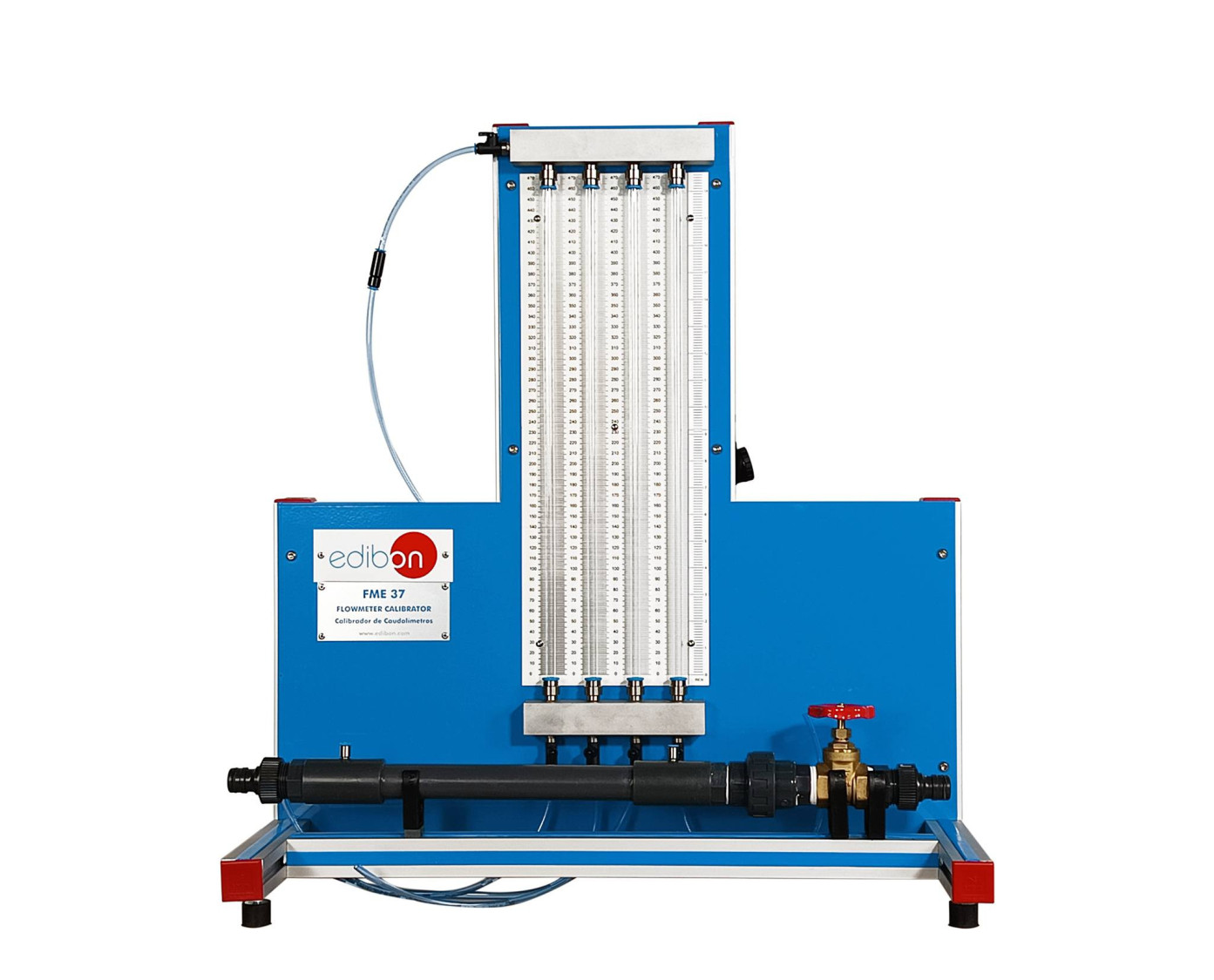

Le Calibrateur de Débitmètres, "FME37", conçu par EDIBON, permet d’évaluer la précision et le fonctionnement des débitmètres les plus couramment utilisés.
NOUVELLES LIÉES
Description Générale

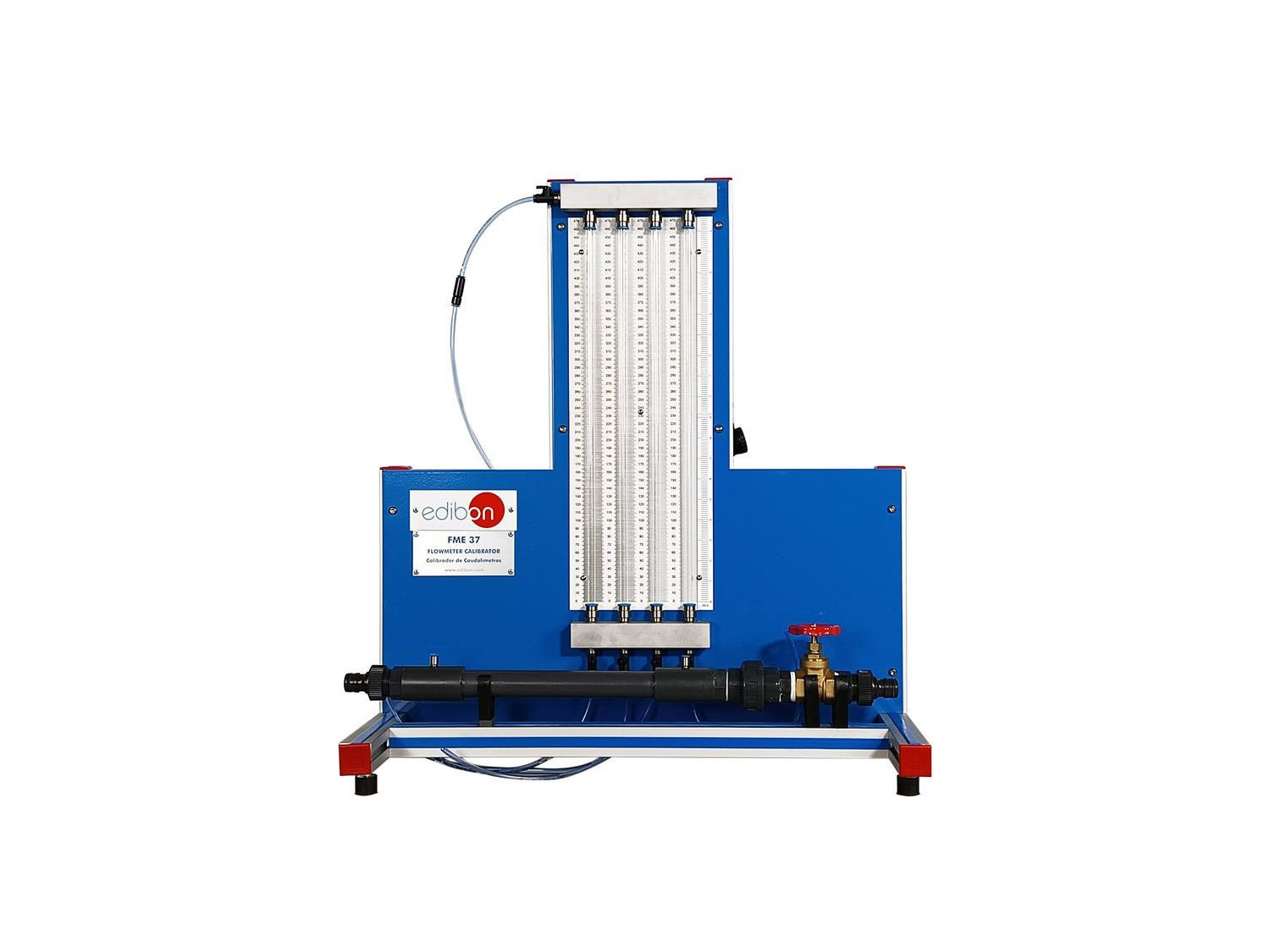

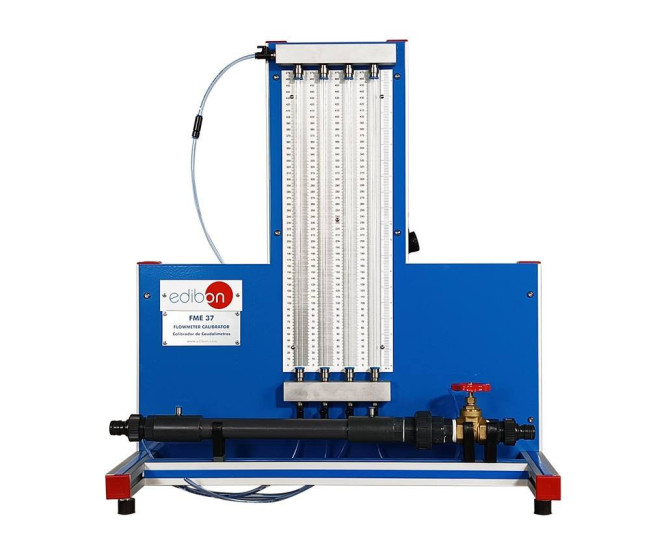

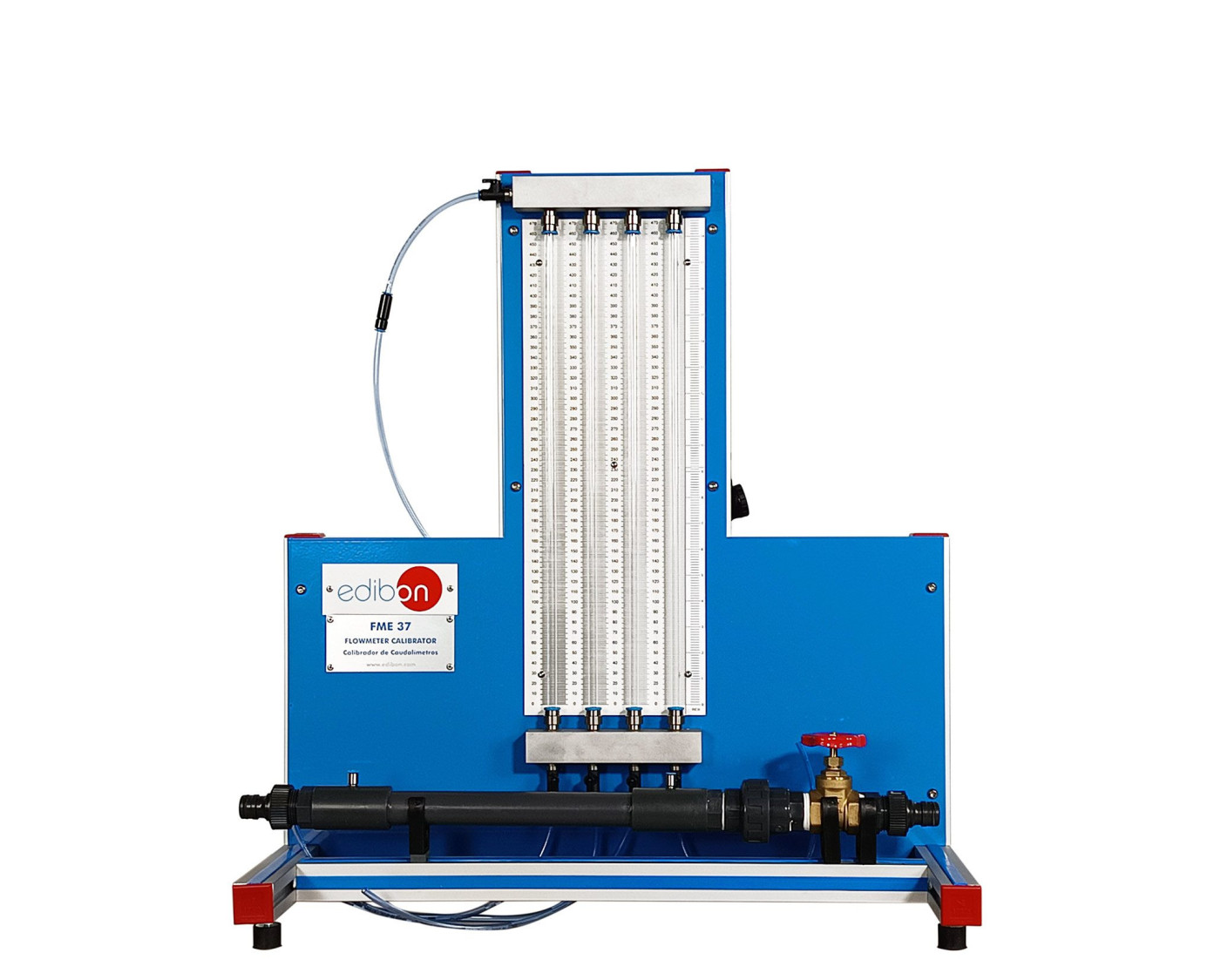

Le Calibrateur de Débitmètres, "FME37", conçu par EDIBON, permet d’évaluer la précision et le fonctionnement des débitmètres les plus couramment utilisés. Il dispose d’un panneau de manomètres à quatre tubes affichant les différences de pression à différents points, et connectés à une pompe, les ajustements peuvent être facilement effectués pour une observation et une comparaison précises.
De plus, la partie centrale de l’équipement permet aux étudiants de comprendre et de comparer les pertes de pression qui peuvent survenir. De plus, des accessoires conçus par EDIBON peuvent être ajoutés, tels que :
- Le Tube de Pitot pour FME37, "FME37-A", qui permet d’afficher le profil de vitesse dans les conduites, facilitant la compréhension de la friction de surface et de la couche limite.
- Le Tube de Venturi pour FME37, "FME37-B", qui permet aux étudiants de mesurer la vitesse d’écoulement d’un fluide dans une conduite en réduisant progressivement son diamètre, suivi d’une expansion progressive.
- La Plaque d’Orifice pour FME37, "FME37-C", qui permet de mesurer ou de contrôler le débit d’un fluide dans une conduite. Cet accessoire fournit une compréhension plus approfondie des concepts fondamentaux en ingénierie des fluides, tels que la relation entre la pression et la vitesse d’écoulement, l’application de l’équation de Bernoulli, les effets de la viscosité et de la turbulence sur l’écoulement, ainsi que les principes de conservation de l’énergie et de la masse.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Remplissage des tubes manométriques.
- Détermination de l’erreur dans les mesures de débit en utilisant une buse.
- Détermination du coefficient Cd dans la buse.
- Détermination de la perte de charge dans un tuyau lisse.
Pratiques pouvant être réalisées avec les accessoires recommandés :
- Détermination de l’erreur dans les mesures de débit en utilisant le Venturi.
- Détermination du coefficient Cd avec le FME37-B.
- Détermination de l’étranglement avec le FME37-B.
- Détermination de l’erreur dans les mesures de débit en utilisant la plaque à orifice.
- Détermination du coefficient Cd dans la plaque à orifice.
- Détermination de la surface effective dans une plaque à orifice.
- Étude de la fonction d’un tube de Pitot statique avec le FME37-A.
- Utilisation d’un tube de Pitot statique avec le FME37-A.
- Détermination du profil de débit dans une conduite.
- Démonstration que le débit est proportionnel à la différence entre la pression totale et la pression statique.
- Détermination des erreurs dans les mesures de débit en utilisant le tube de Pitot comme un instrument de mesure.
- Détermination du coefficient Cd dans le tube de Pitot avec le FME37-A.
EQUIPEMENT COMPLEMENTAIRE
8.1.7.- MACHINES HYDRAULIQUES: TURBINES
LIFLUBA
Hydraulics is the branch of science that deals with the mechanical properties of fluids, and Fluid Mechanics provides the foundation for hydraulics.With LIFLUBA (Basic Fluids Mechanics Integrated Laboratory), EDIBON tries to give answer to the...
8.1.2.- MESURE

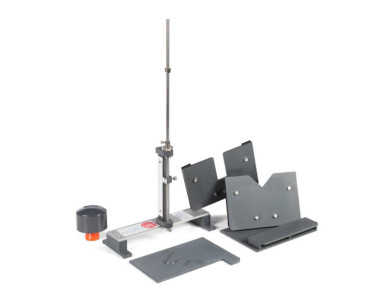

FME02
Passage sur Déversoirs
Le système Passage sur Déversoirs "FME02", conçu par EDIBON, comporte de nombreux éléments qui sont utilisés en combinaison avec le Banc Hydraulique (FME00) :Un embout spécial est couplé à l’embout de sortie d’eau du Banc Hydraulique (FME00).Deux...
8.1.2.- MESURE

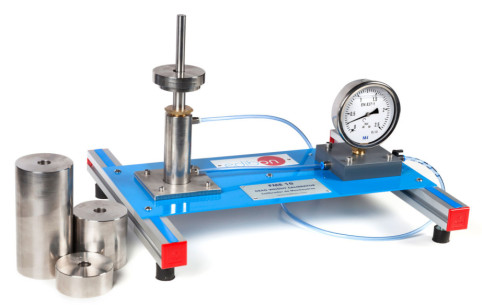

FME10
Appareil d'Etude de l'Etalonnage de Manomètres
Appareil d’Etude de l’Etalonnage de Manomètres "FME10", conçu par EDIBON, permet d'étudier le fonctionnement d'un manomètre de type Bourdon à l'aide d'un équipement standard de poids étalonnés et de déterminer et d'étudier la courbe d'hystérésis...
8.1.2.- MESURE

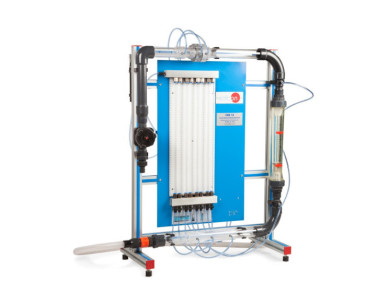

FME18
Démonstration de Systèmes de Mesure de Flux
L'unité de Démonstration de Systèmes de Mesure de Flux, "FME18", conçue par EDIBON, permet à l'aide de 3 accessoires de mesure de débit : un tube Venturi, une plaque à orifice et un compteur à surface variable installés en série dans l'unité,...
8.1.2.- MESURE

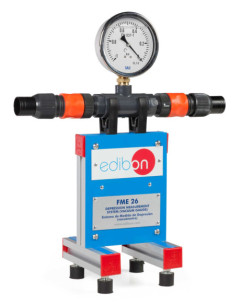

FME26
Système de Mesure de Dépression (vacuomètre)
Le Système de Mesure de Dépression (vacuomètre), "FME26", conçu par EDIBON, peut être connecté à l'entrée de n'importe quel système d'aspiration de fluide, afin de mesurer la dépression causée par le système d'aspiration en question.Structure en...
8.1.2.- MESURE

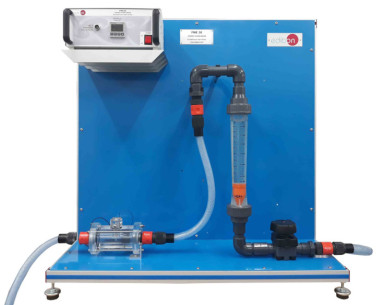

FME30
Débimètre à effet Vortex
Le Débimètre à effet Vortex, "FME30", conçu par EDIBON, permet d’étudier différentes méthodes de mesure de débit volumétrique et massique, ainsi que de comparer les méthodes continues et intermittentes.Cette unité comprend deux méthodes continues...
8.1.2.- MESURE

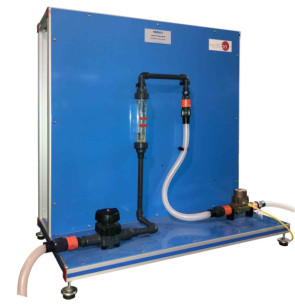

FME30/I
