PCGC Cyclone de Gaz, Contrôlé par Ordinateur (PC)

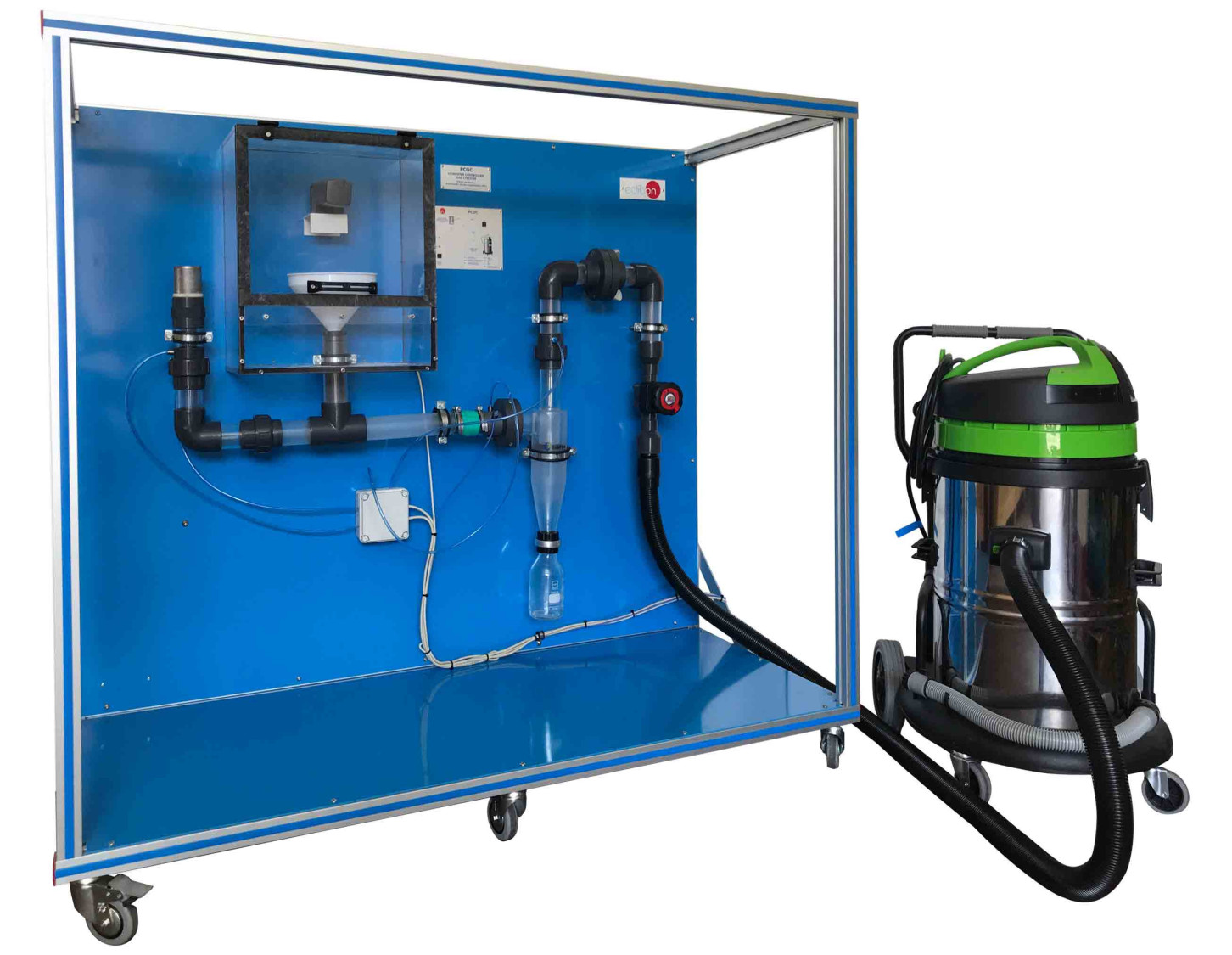

Le Cyclone de Gaz, Contrôlé par Ordinateur (PC), "PCGC", a été conçu par EDIBON pour étudier la séparation de mélanges hétérogènes à travers un cyclone, notamment ceux constitués d'un matériau mince (4 μm – 400 μm) et d'un flux d'air. Le cyclone, composant principal de ce système, sépare les particules solides du flux d'air pour qu'il ressorte propre.

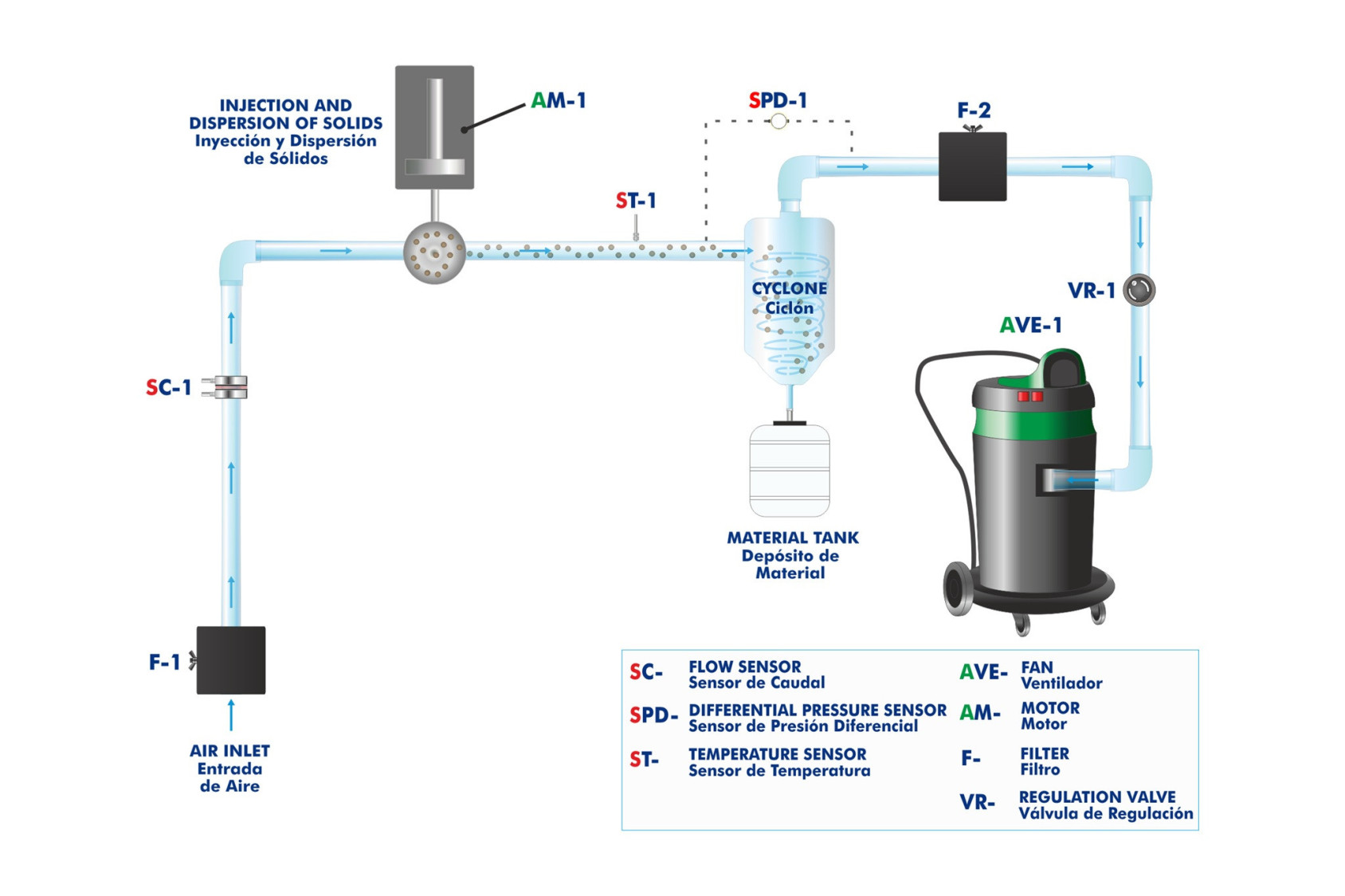

Un ventilateur aspire et génère le flux d'air à travers le conduit, traversant un capteur de débit qui détecte le flux d'air. La vitesse du ventilateur peut être contrôlée depuis l'ordinateur. Il comprend également une vanne pour contrôler la vitesse manuellement. Un filtre empêche l’entrée d’autres particules indésirables, garantissant ainsi un air de bonne qualité. Ensuite, un système de moteur de dispersion de solides pousse les solides vers le conduit, où ils sont mélangés au flux d'air.

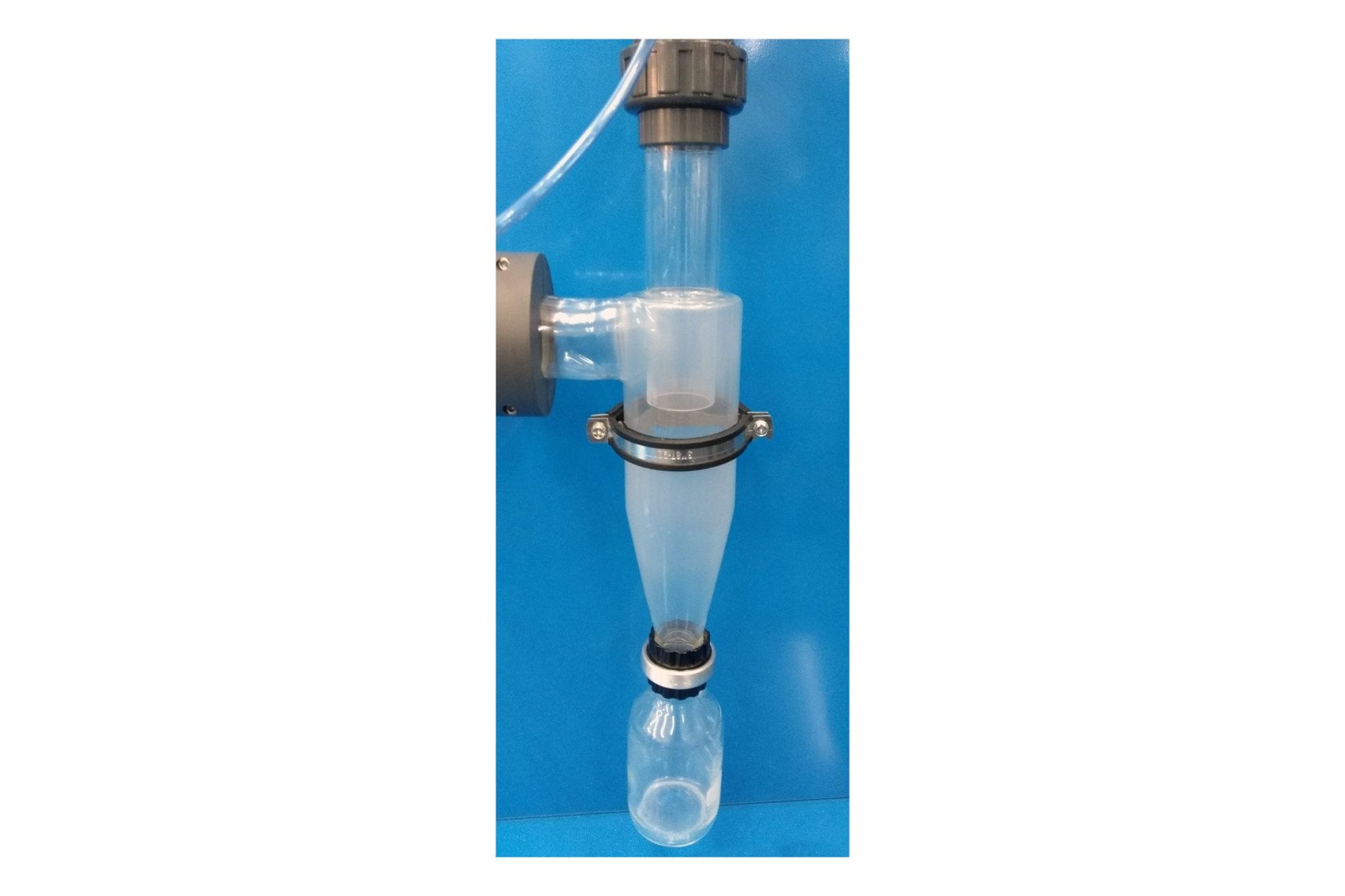

Lorsque le mélange est prêt, le flux atteint le séparateur cyclone. La température de départ est mesurée avant l'entrée. L'air circule selon un schéma hélicoïdal, commençant du haut du cyclone vers le bas et se terminant par un flux central ascendant qui sort par le tuyau de sortie (dans la partie la plus haute du cyclone). Les particules les plus grosses et les plus denses du flux rotatif ont trop d’inertie pour suivre la forte courbe ascendante au fond du cyclone. Ils entrent en collision avec le mur et tombent dans la partie la plus basse du cyclone, où ils sont collectés dans un réservoir en verre.

Un capteur de pression différentielle permet l'étude de la perte de charge entre l'entrée et la sortie du cyclone. Enfin, l'air est à nouveau filtré à l'extrémité du conduit pour garantir qu'il ne reste plus de particules en suspension.

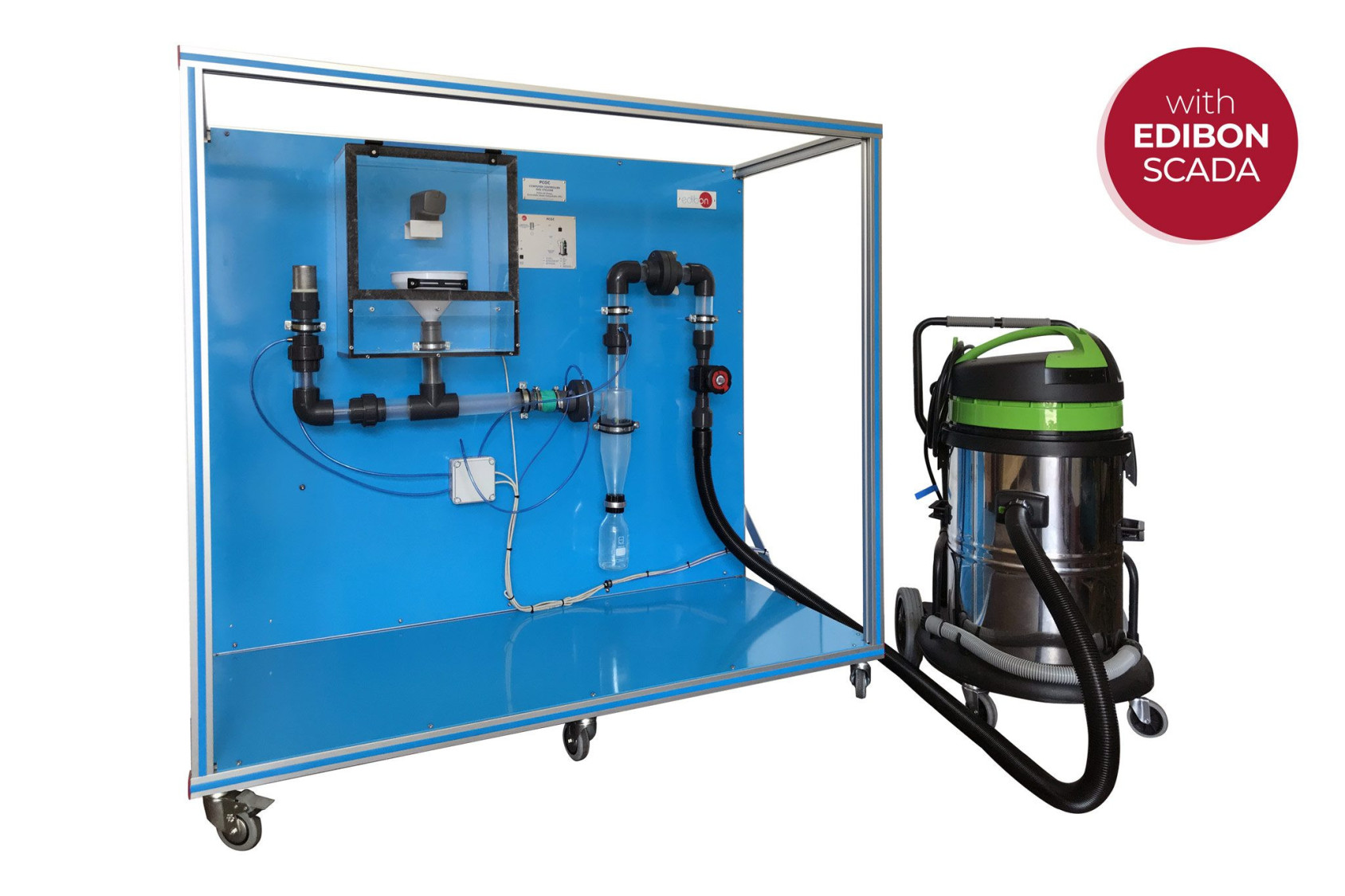

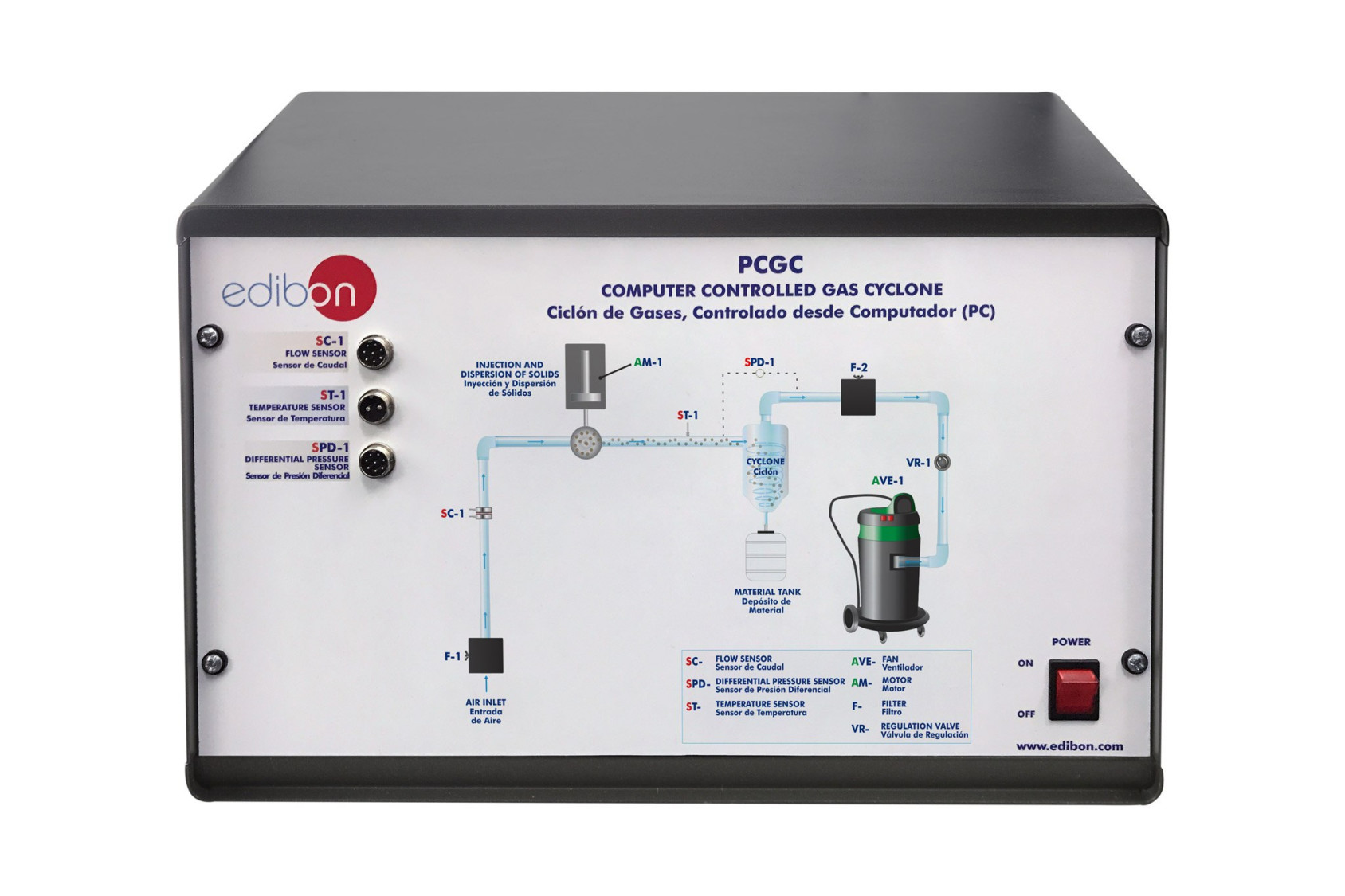

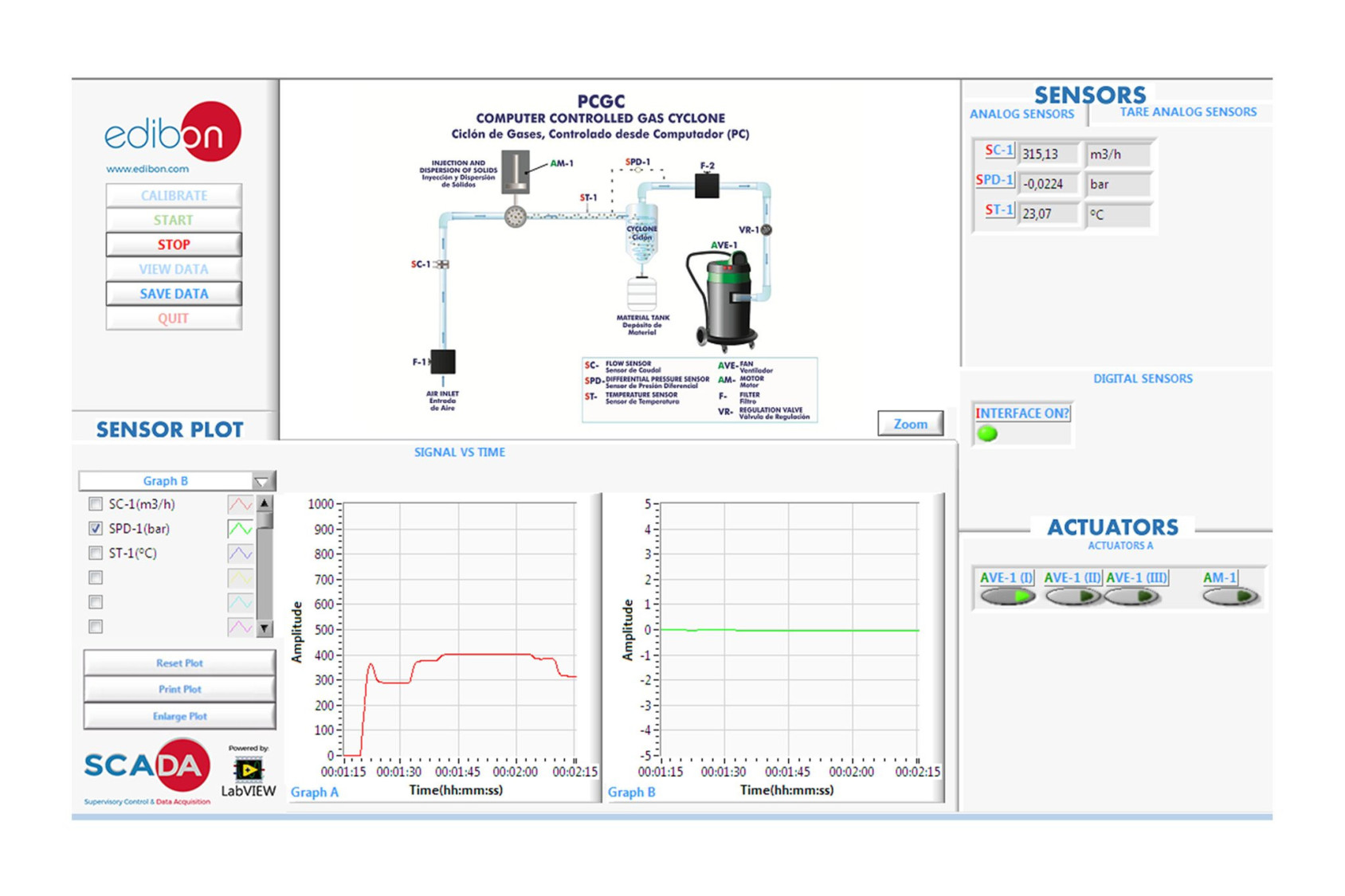

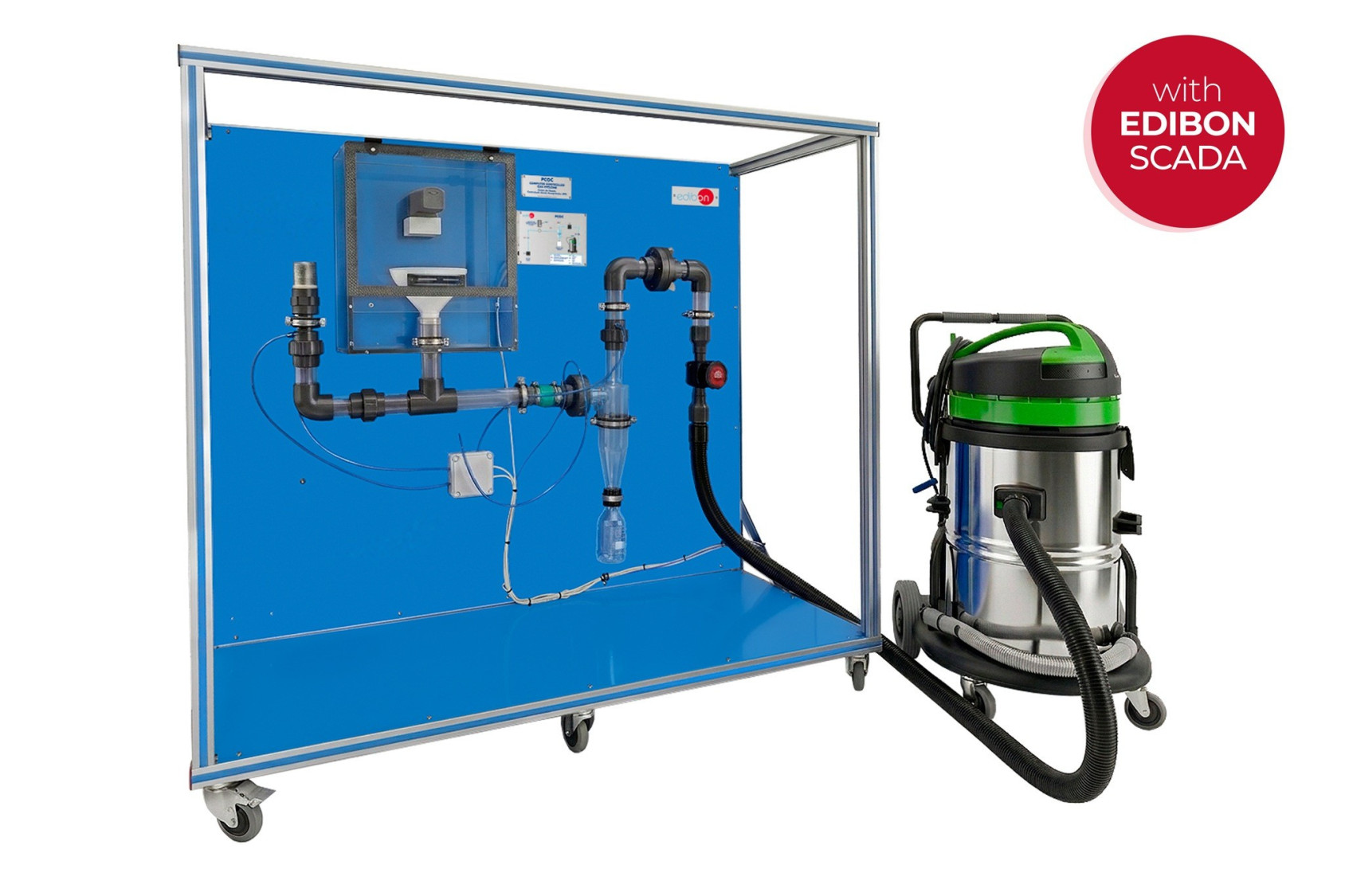

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
