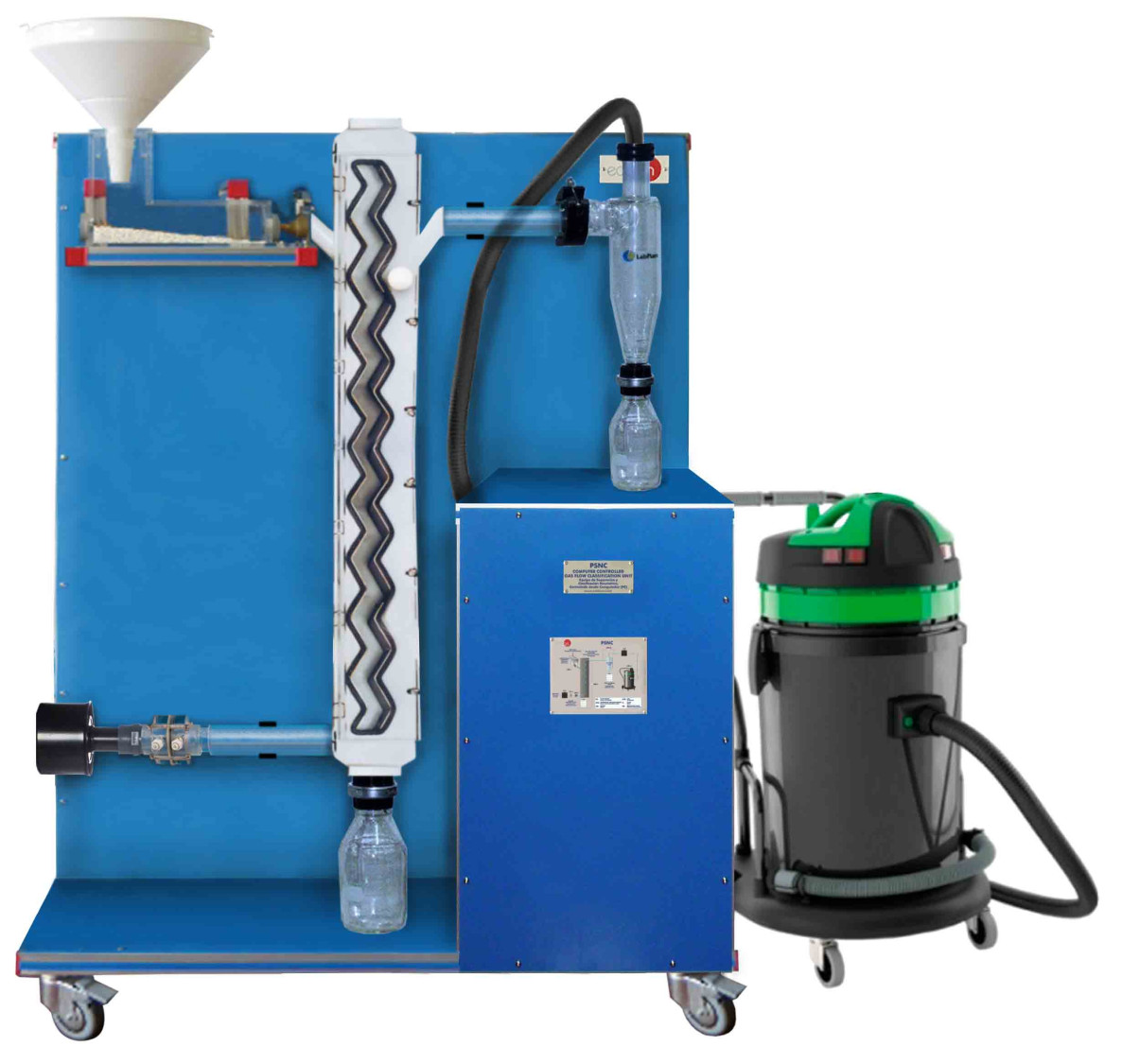

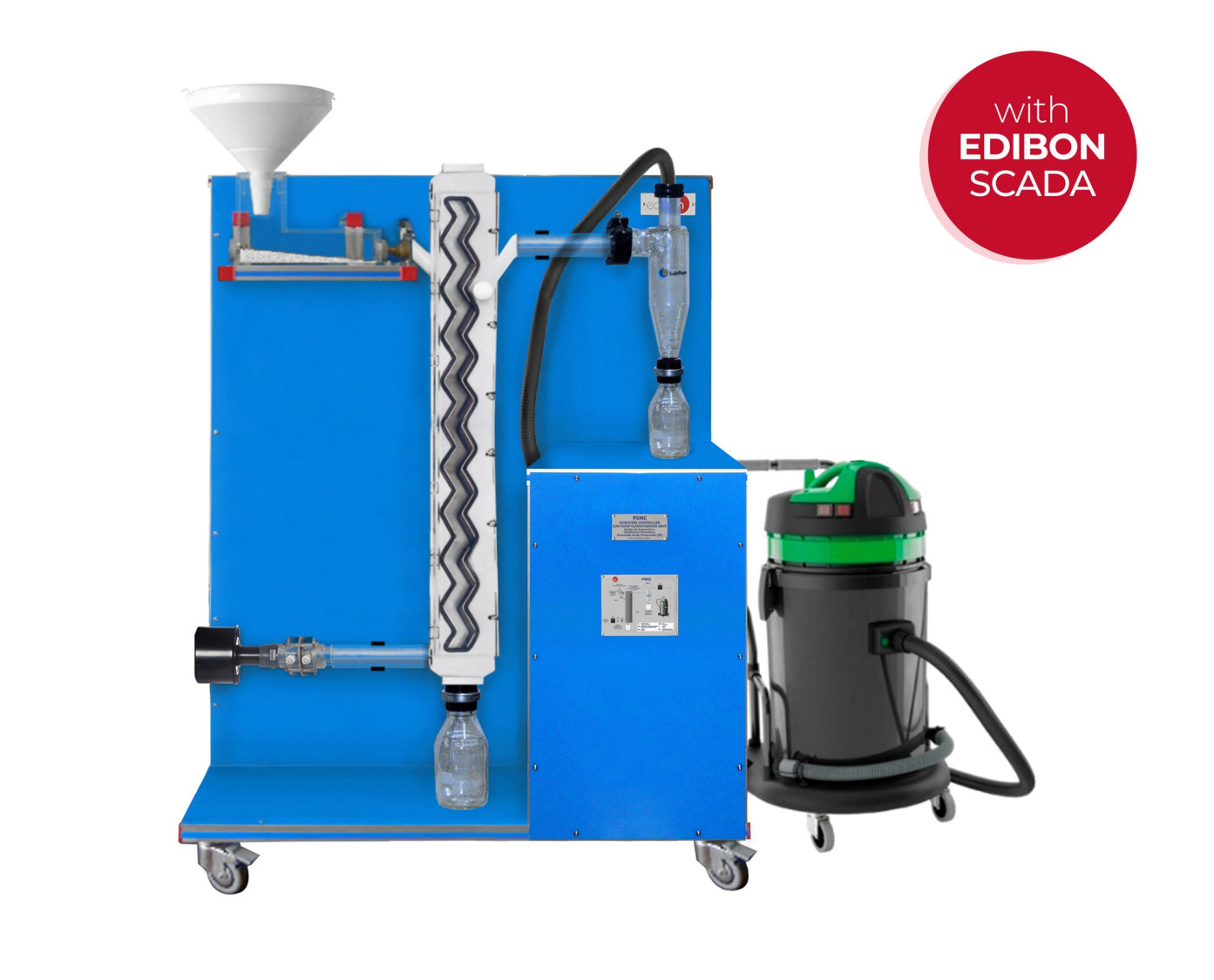

PSNC Unité de Classification des Flux de Gaz, Contrôlé par Ordinateur

L’Unité de Classification des Flux de Gaz, Contrôlé par Ordinateur (PC), "PSNC", conçu par EDIBON, est conçu pour la séparation de mélanges de solides en fonction de l’épaisseur des composants, grâce à un séparateur gravimétrique en zigzag. À la fin du processus, le matériau fin et le matériau grossier sont séparés dans deux réservoirs différents.

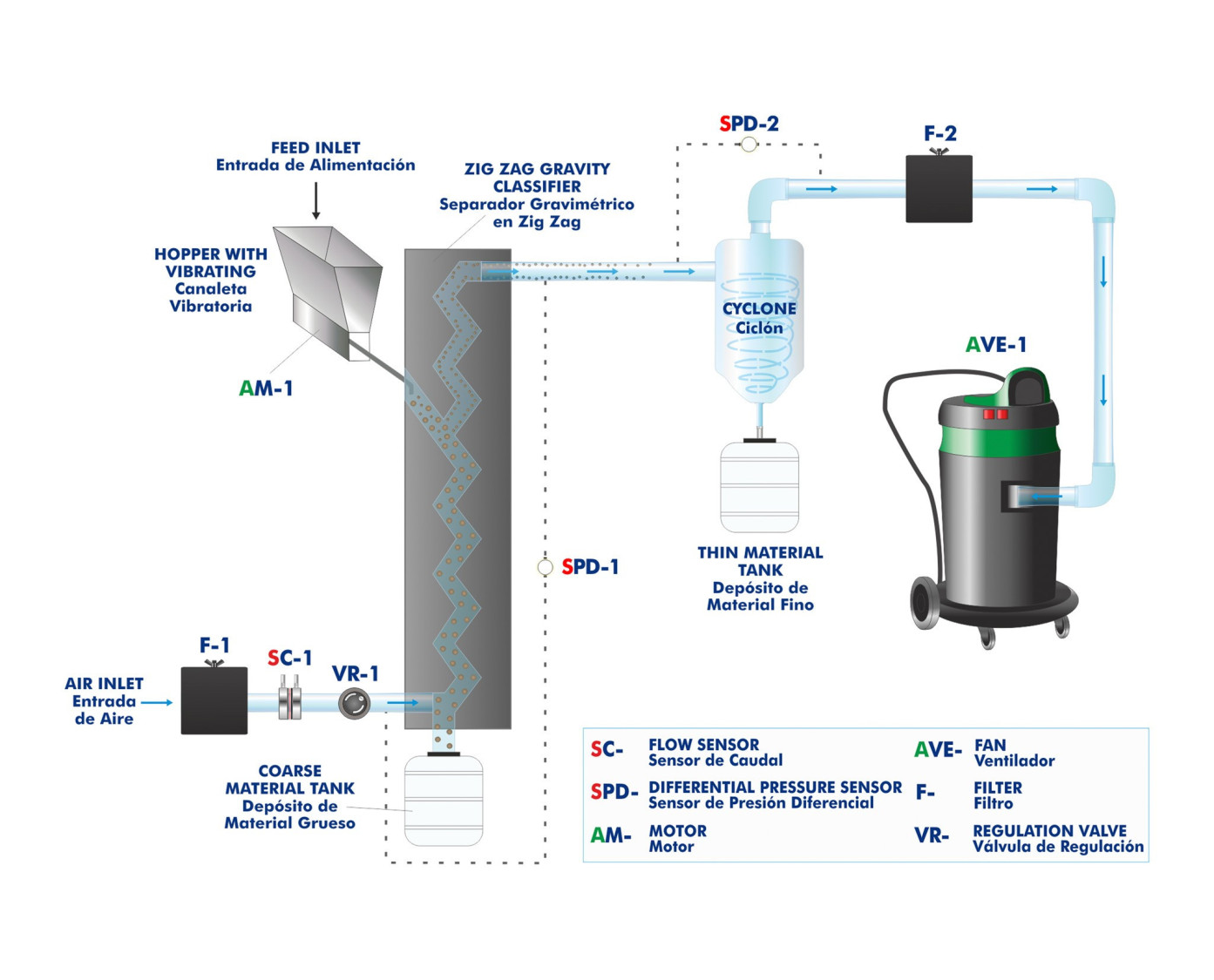

L’unité est divisé en plusieurs sections : un réservoir d’alimentation avec une goulotte vibrante, un séparateur gravimétrique en zigzag, un ventilateur et un séparateur cyclonique.

Le mélange initial de solides est introduit dans le système par une trémie située au-dessus d’une goulotte vibrante. La goulotte dose le matériau d’alimentation et le fait passer dans le séparateur gravimétrique. La goulotte peut être contrôlée par ordinateur (PC), et en modifiant la distance entre la trémie et la goulotte ou la fréquence de vibration, on peut ajuster le débit massique des solides. Le séparateur gravimétrique en forme de zigzag comporte des replis dans lesquels le composé est séparé grâce aux turbulences générées par l’air. En traversant le séparateur, les composants fins montent avec le flux d’air tandis que les composants grossiers tombent par gravité. Les composants fins sont ensuite séparés de l’air au moyen d’un séparateur cyclonique situé en aval. Le courant d’air est généré par un ventilateur connecté au conduit, dont le débit est contrôlé par ordinateur (PC).

Des capteurs de pression permettent de contrôler la pression différentielle aux entrées et sorties du séparateur gravimétrique et du cyclone, et un capteur de débit mesure le flux d’air à l’entrée du conduit.

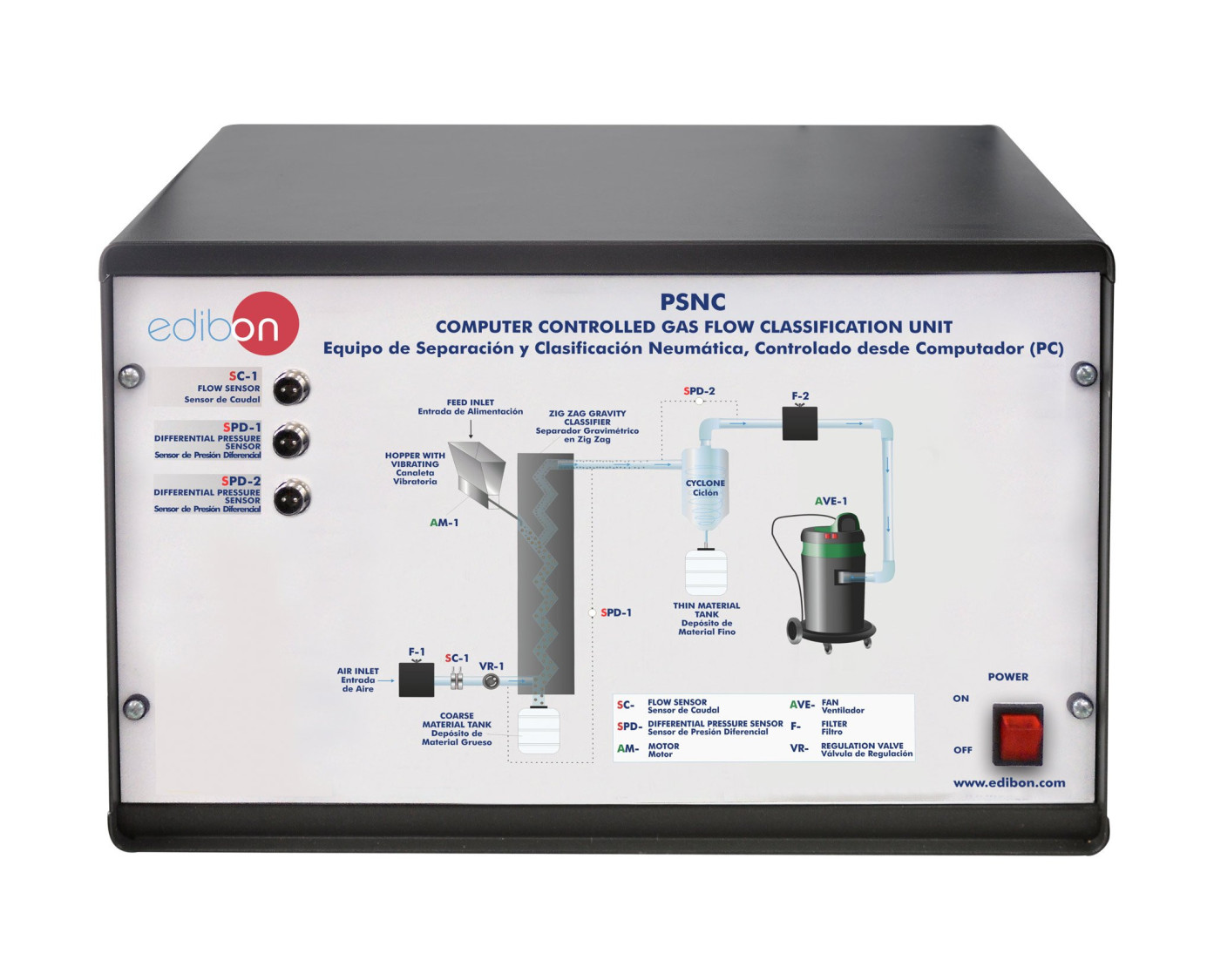

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
