PBSPB Banc de Pompes Série/Parallèle

SERIES/PARALLEL PUMPS BENCH - PBSPB

SYSTEMES INNOVANTS

Le Banc de Pompes Série/Parallèle, "PBSPB", a été conçu par EDIBON pour étudier expérimentalement le fonctionnement de pompes centrifuges individuellement et couplées en série ou en parallèle. Il permet d’obtenir leurs courbes caractéristiques et leurs cartes de fonctionnement, d’analyser l’effet de la vitesse de rotation, de réaliser des études adimensionnelles et des essais de cavitation, et de comparer le couplage de pompes présentant des caractéristiques identiques ou différentes.

Voir description générale

NOUVELLES LIÉES

Description Générale

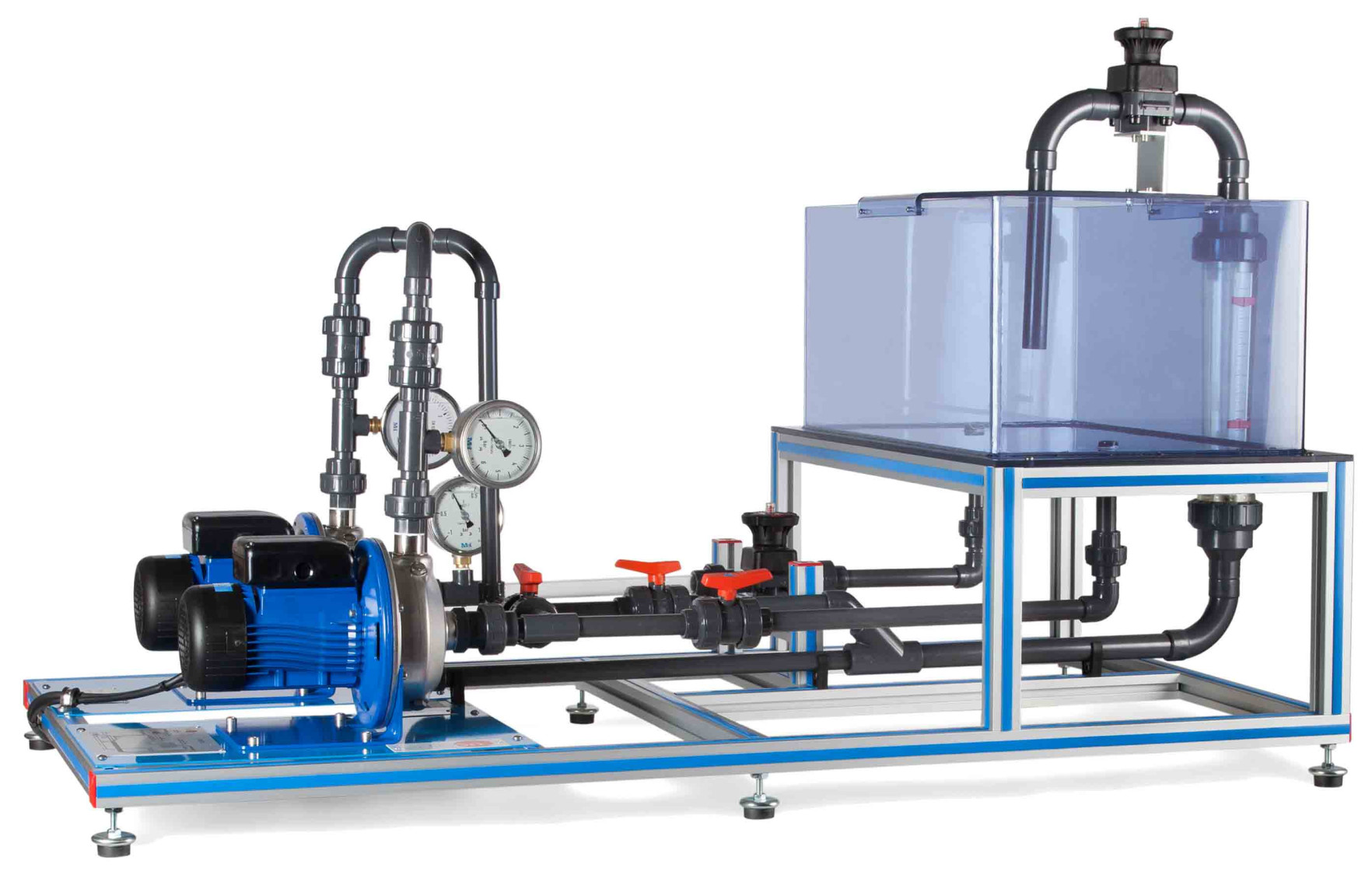

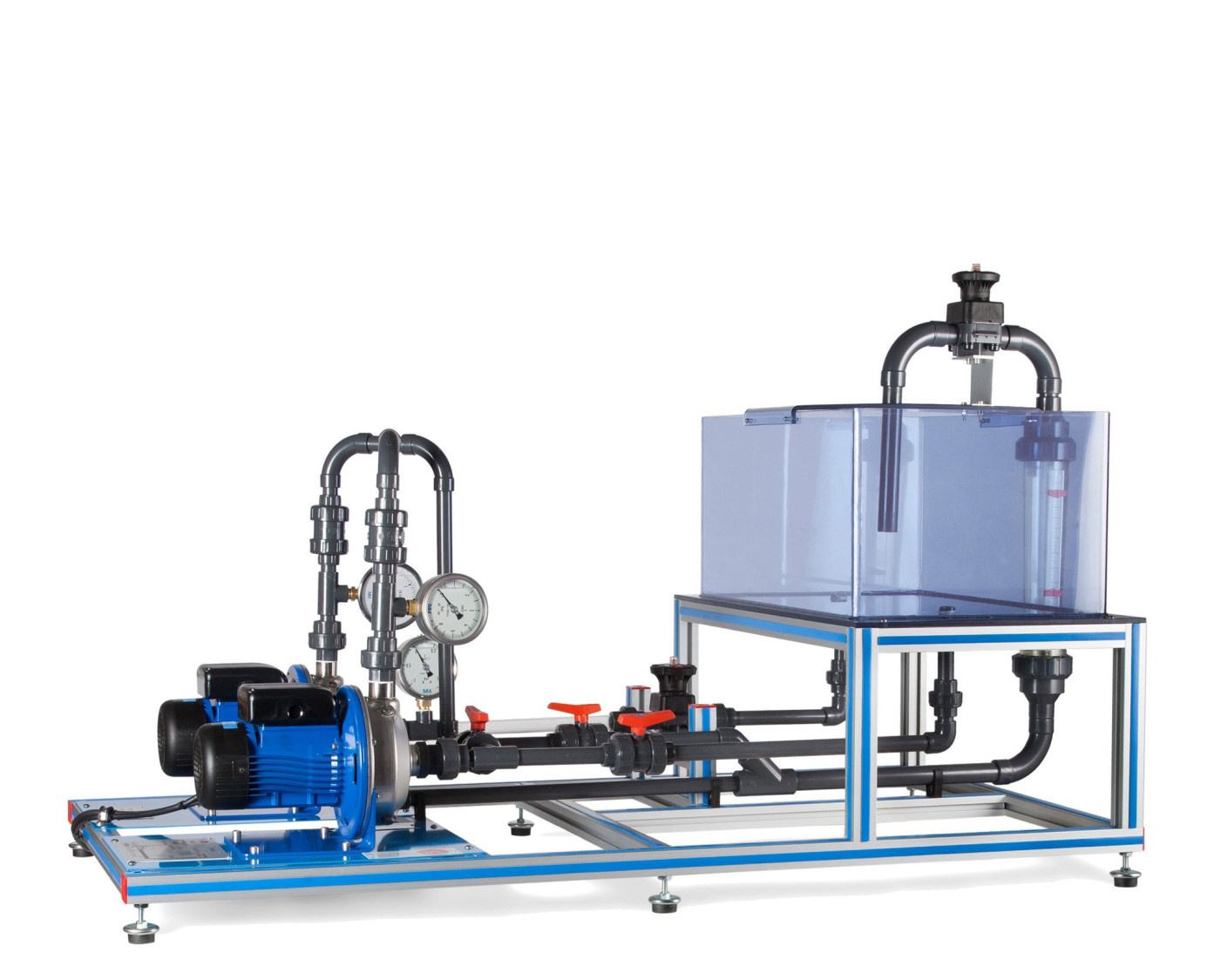

Le Banc de Pompes Série/Parallèle, "PBSPB", a été conçu par EDIBON pour analyser expérimentalement le comportement de deux pompes centrifuges fonctionnant individuellement ou couplées en série et en parallèle. L’unité permet de relier le débit, la hauteur manométrique, la puissance et le rendement aux conditions de fonctionnement des pompes, d’obtenir leurs courbes caractéristiques et leurs cartes de fonctionnement et d’étudier l’évolution de leur réponse hydraulique lorsque la vitesse de rotation ou la configuration du couplage est modifiée. Elle permet également de réaliser l’étude adimensionnelle des grandeurs H*, N* et Q*, notamment la hauteur manométrique et le débit exprimés sous forme adimensionnelle, et d’étudier le phénomène de cavitation par l’obtention des courbes de NPSH requis (NPSHr).

Les deux pompes centrifuges sont intégrées dans un circuit hydraulique fermé avec réservoir d’eau, évitant ainsi une consommation continue d’eau pendant les essais. En positionnant correctement les vannes, le débit peut être dirigé de façon à faire fonctionner chaque pompe indépendamment ou à les coupler en série ou en parallèle. Cette configuration permet de comparer directement les différents modes de couplage et d’observer les variations des conditions de débit et de pression dans chaque cas.

L’une des pompes est entraînée par un moteur triphasé avec régulation continue de la vitesse au moyen d’un variateur de fréquence/tension. Cet entraînement permet de modifier la vitesse de rotation et de mesurer à la fois la vitesse et le couple mécanique transmis. La seconde pompe est entraînée par un moteur monophasé. La possibilité de faire varier la vitesse de l’une des pompes permet d’étudier des configurations dans lesquelles les deux pompes présentent des caractéristiques équivalentes ou différentes et d’analyser leur influence sur les courbes résultant du couplage en série et en parallèle.

L’instrumentation hydraulique permet de mesurer les pressions d’aspiration et de refoulement, tandis qu’un débitmètre fournit le débit circulant. Ces mesures, associées à la vitesse de rotation et au couple, permettent d’obtenir les principales courbes caractéristiques H(Q), N(Q) et Rto%(Q) et de relier le comportement hydraulique aux conditions mécaniques de fonctionnement.

L’unité permet d’obtenir la carte de fonctionnement d’une pompe centrifuge au moyen d’essais réalisés dans différentes conditions de fonctionnement. La régulation de vitesse facilite également l’étude adimensionnelle des grandeurs H*, N* et Q*, permettant d’analyser le comportement de la pompe à l’aide de paramètres indépendants des conditions spécifiques de l’essai.

La disposition du circuit permet également de réaliser un essai de cavitation et d’obtenir les courbes de NPSHr, en analysant les conditions dans lesquelles ce phénomène apparaît et sa relation avec le fonctionnement de la pompe. Il est ainsi possible d’étudier conjointement les courbes caractéristiques, le point de fonctionnement et les conditions d’aspiration nécessaires pour éviter la cavitation.

Lors du fonctionnement avec deux pompes, l’unité permet d’étudier le couplage en série de pompes présentant des caractéristiques identiques ou différentes, ainsi que leur couplage en parallèle dans les deux cas. Ces configurations permettent de comparer expérimentalement les courbes obtenues et d’analyser comment la combinaison des pompes modifie le débit et la hauteur disponibles par rapport au fonctionnement individuel.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Obtention des courbes H(Q), N(Q), Rto%(Q).
  2. Essai de cavitation et obtention des courbes NPSHr.
  3. Montage en série de deux pompes présentant les mêmes caractéristiques.
  4. Montage en série de deux pompes présentant des caractéristiques différentes.
  5. Montage en parallèle de deux pompes présentant les mêmes caractéristiques.
  6. Montage en parallèle de deux pompes présentant des caractéristiques différentes.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Obtention de la carte d’une pompe centrifuge.
  2. Étude adimensionnelle des grandeurs H*, N* et Q*.
