Description Générale

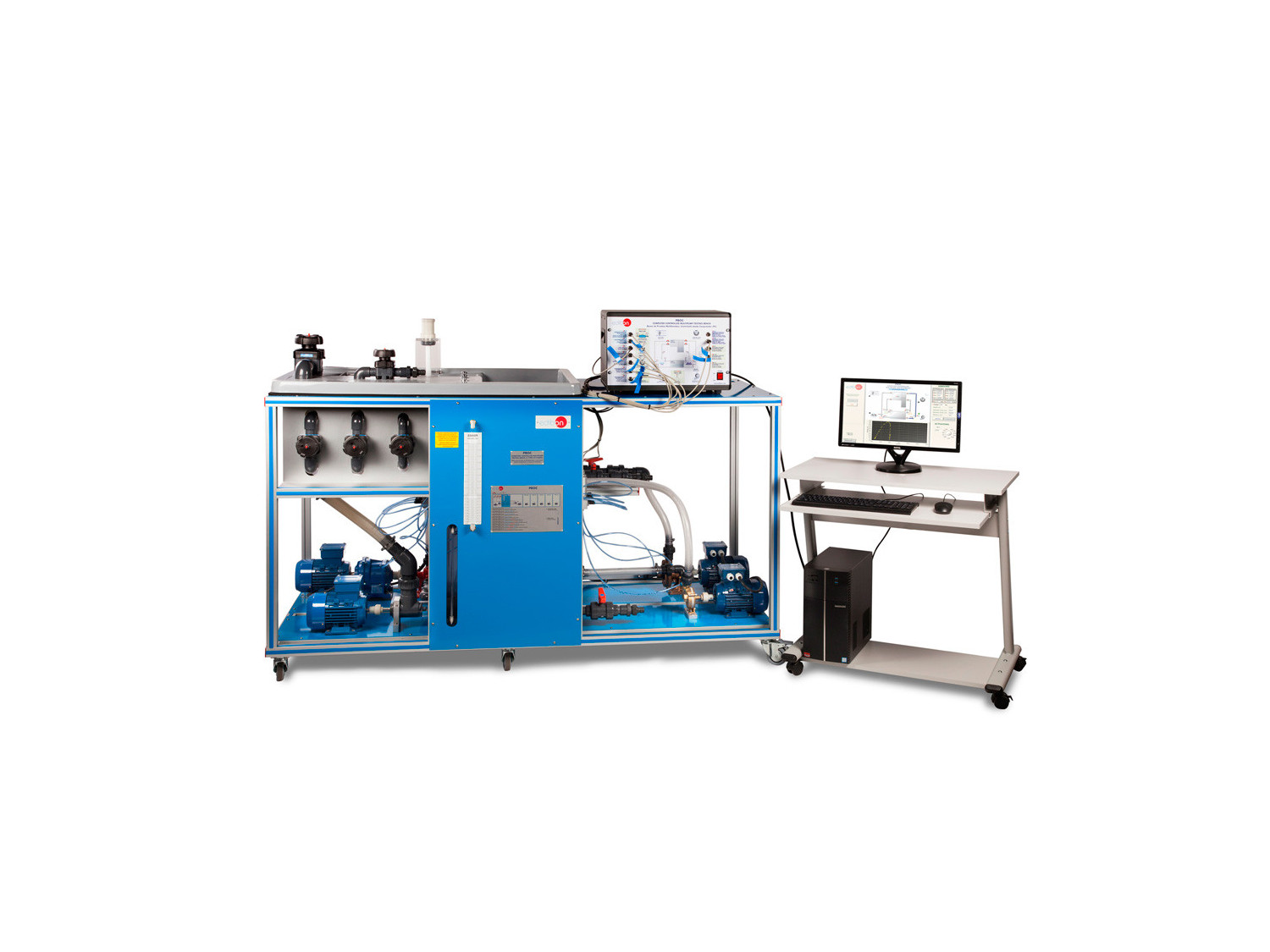

Le Banc d'Essais Multipompe, Contrôlé par Ordinateur (PC) (4 Types de pompes), "PBOC", permet aux étudiants d'étudier les caractéristiques de fonctionnement de plusieurs types de pompes. Cette unité permet de contrôler et de mesurer les paramètres les plus représentatifs des pompes. Les mesures qui peuvent être prises à l'aide de l'unité sont : la pression d'admission et de refoulement de la pompe, le débit d'eau propulsé, le couple et la vitesse de rotation de la pompe et la hauteur manométrique, la puissance hydraulique et mécanique et le rendement peuvent être déterminés.

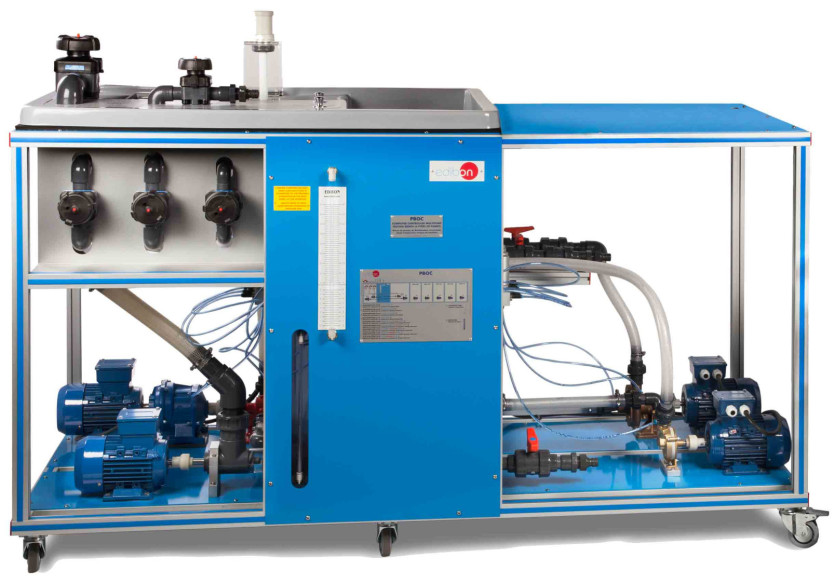

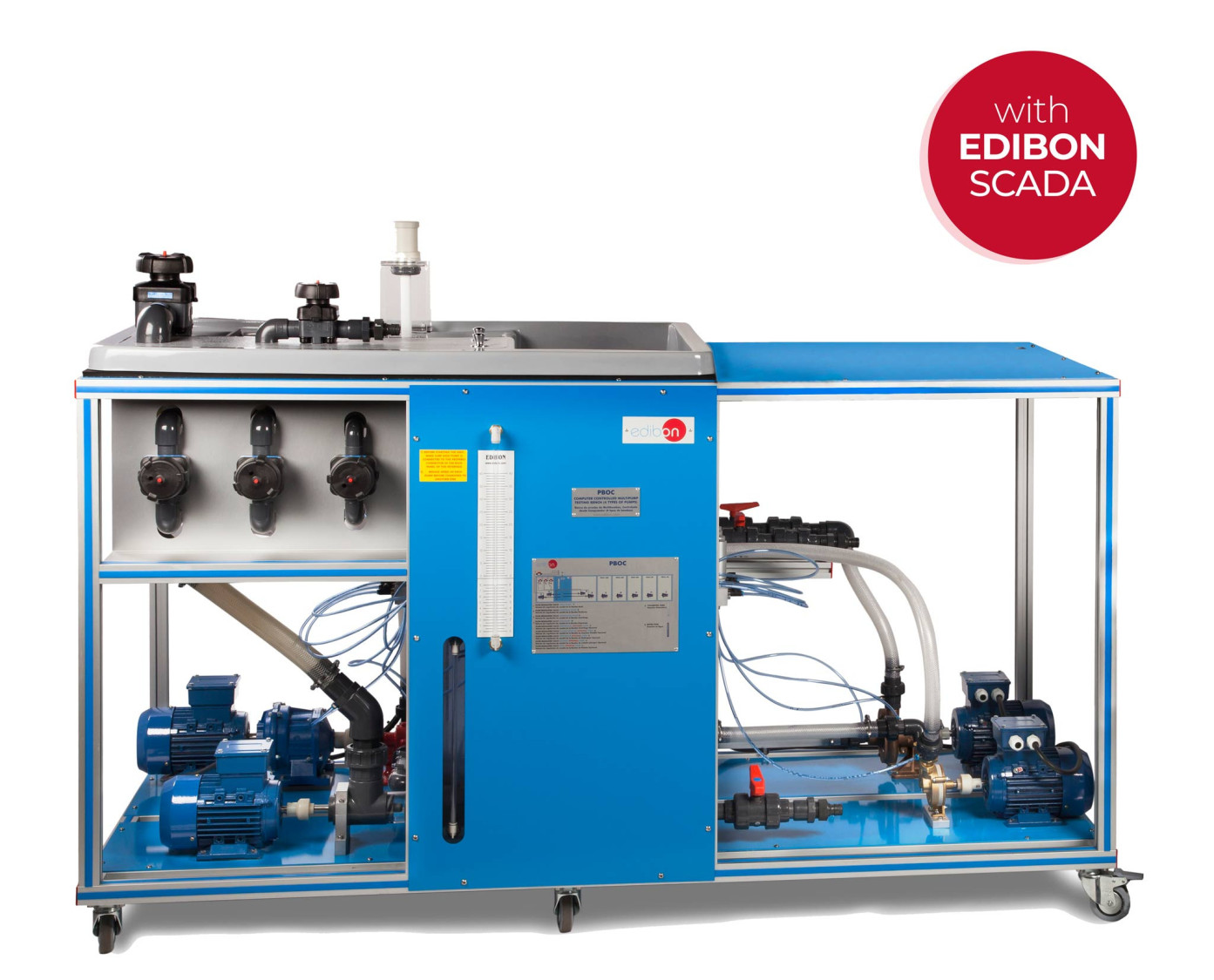

L'unité est montée sur une structure avec une surface de travail couverte par une feuille de plastique. On peut distinguer deux parties différentes dans l'unité : les pompes, avec leurs moteurs, leurs raccords et leurs tuyaux flexibles, et les réservoirs pour stocker et recycler l'eau, avec leurs éléments de mesure.

La fourniture minimale comprend quatre types de pompes: une pompe centrifuge, une pompe à débit axial, une pompe à engrenages et une pompe périphérique. Il existe plusieurs pompes optionnelles (non comprises dans la fourniture minimale) qui peuvent être connectées à l'unité par des vannes et des tuyaux flexibles afin de démontrer le comportement de fonctionnement de ces pompes.

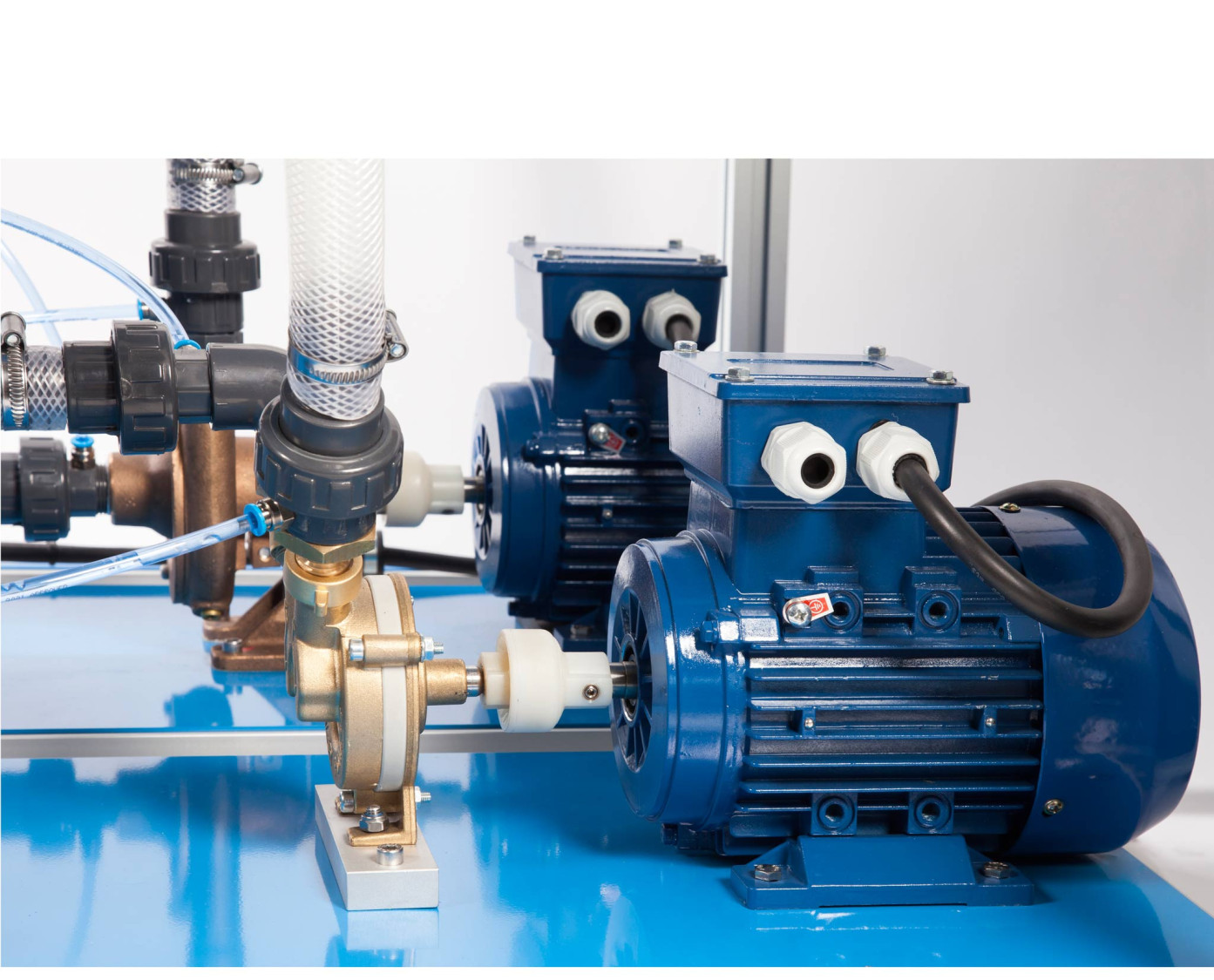

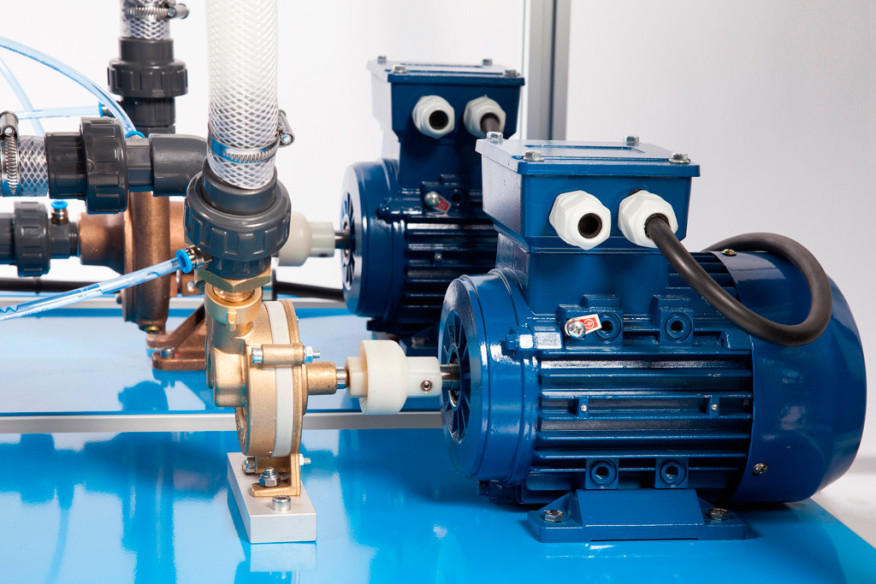

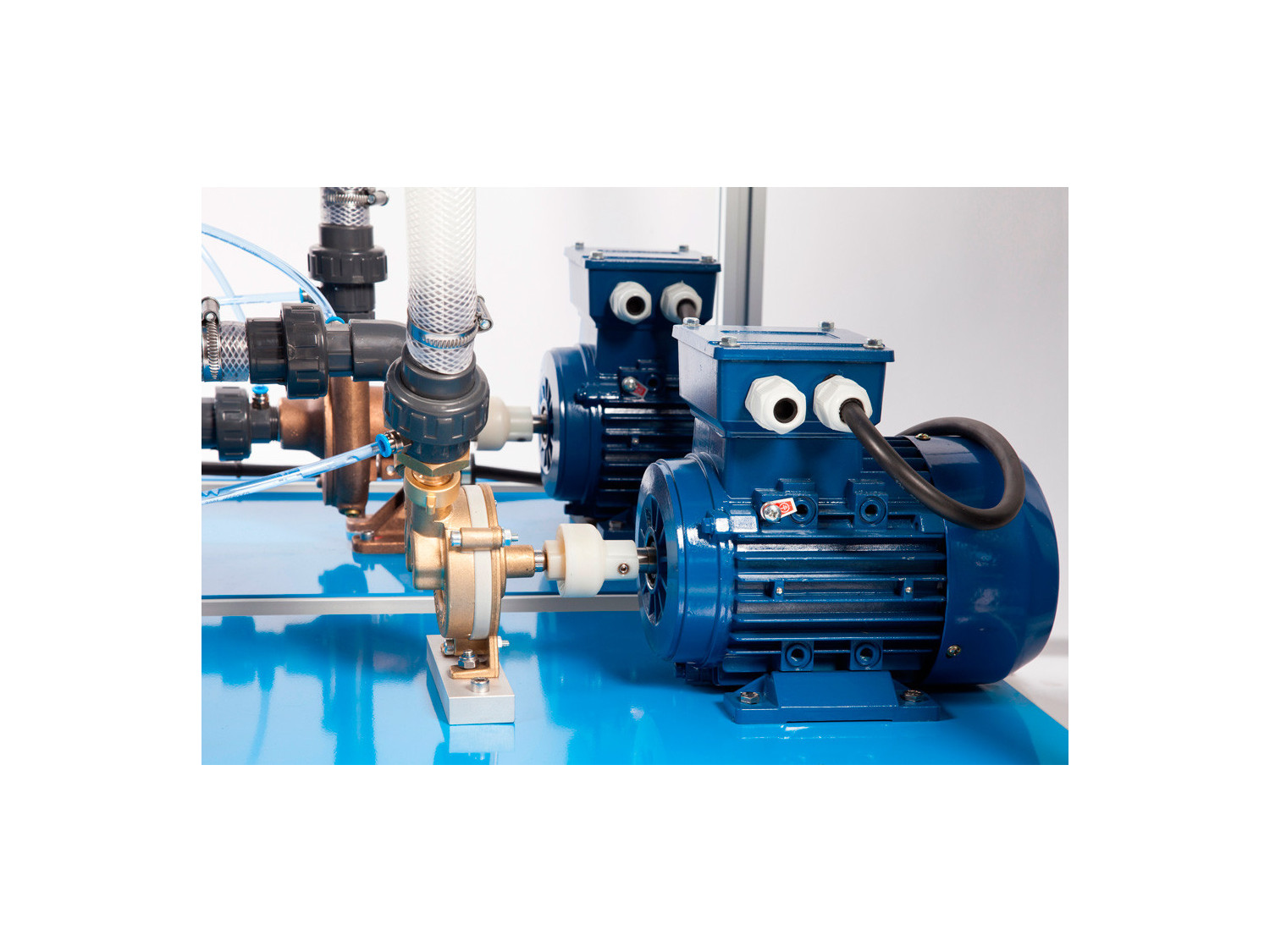

Chaque pompe est activée par un moteur séparé qui permet la mesure directe du couple. La vitesse est modifiée par un convertisseur de fréquence, situé dans le boîtier d'interface de commande, et contrôlée par ordinateur.

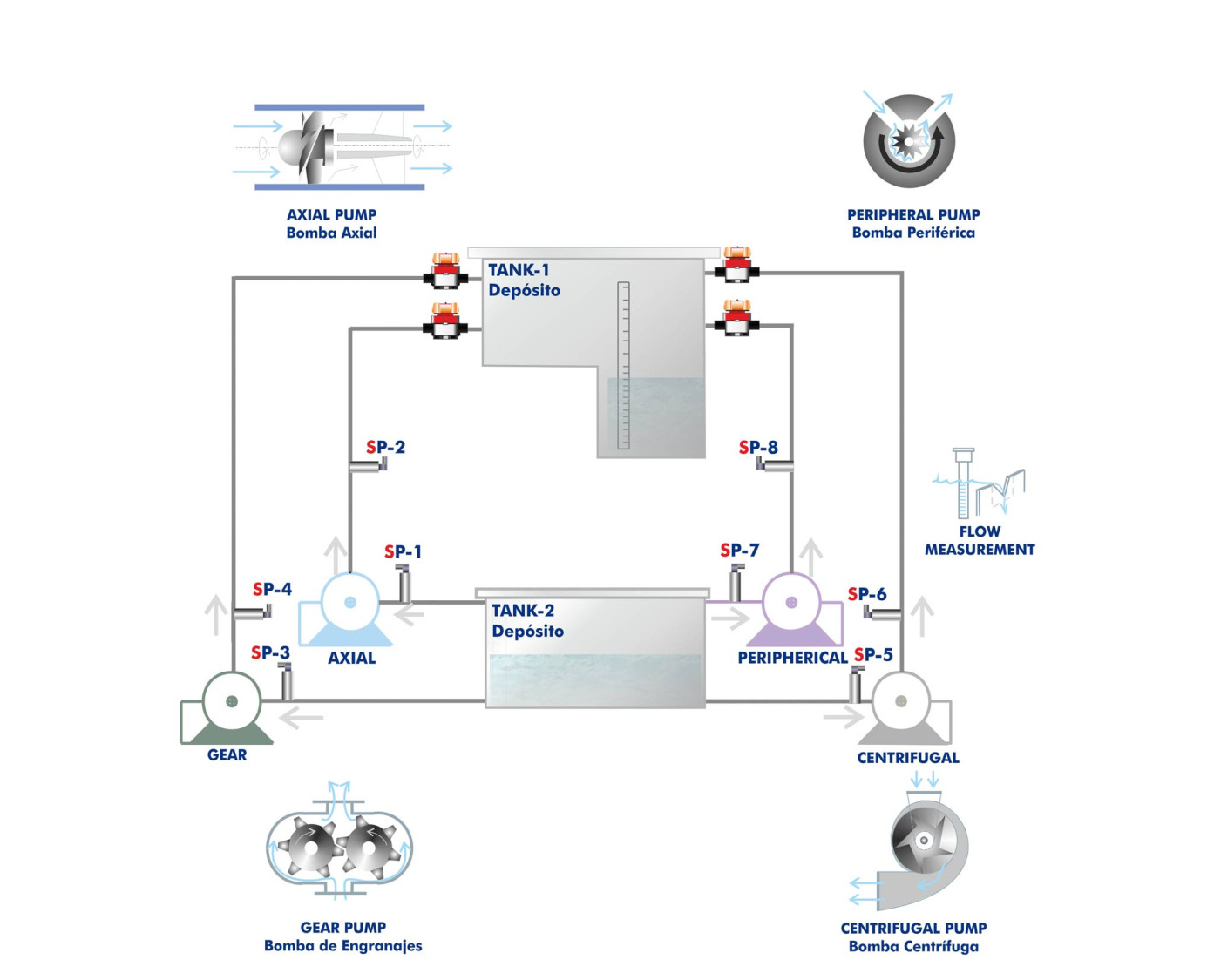

La pompe étudiée propulse l'eau dans un circuit fermé. Il y a deux prises de pression dans chaque pompe, une à l'admission et l'autre au refoulement de la pompe, pour déterminer la hauteur manométrique des différentes pompes. Ces prises sont reliées à leur capteur de pression correspondant. Les pompes comprises dans la fourniture minimale sont reliées par des tuyaux flexibles au réservoir volumétrique et au réservoir de stockage. Le raccordement des pompes optionnelles au réservoir volumétrique et au réservoir de stockage se fait par des vannes, des raccords et des tuyaux flexibles.

L'unité comprend deux réservoirs, situés à des niveaux différents, pour recycler l'eau. Le réservoir volumétrique supérieur, situé juste au-dessus du réservoir de stockage d'eau, est équipé de deux déversoirs et de deux déflecteurs de tranquillisation et comprend une vanne de décharge et un activateur.

Le réservoir volumétrique a été conçu pour s'adapter à des débits faibles ou élevés et il comprend un capteur de niveau pour déterminer le débit d'eau et le niveau d'eau dans le réservoir volumétrique, un tube transparent indicateur et une échelle graduée. Il est doté d'un système de débordement de sécurité qui verse directement l'eau dans le réservoir de stockage en cas d'utilisation incorrecte. Le réservoir de stockage comprend un tube transparent indicateur.

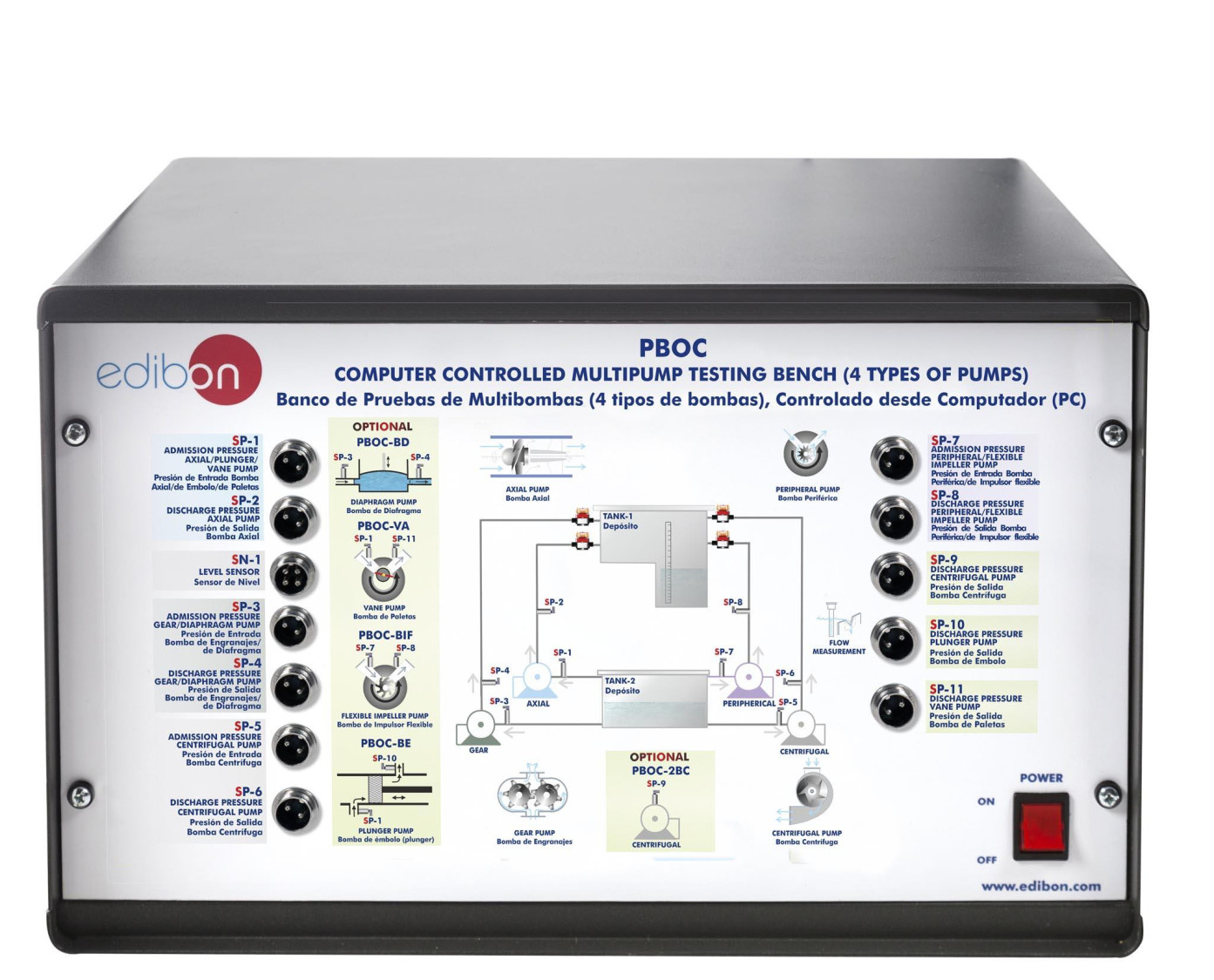

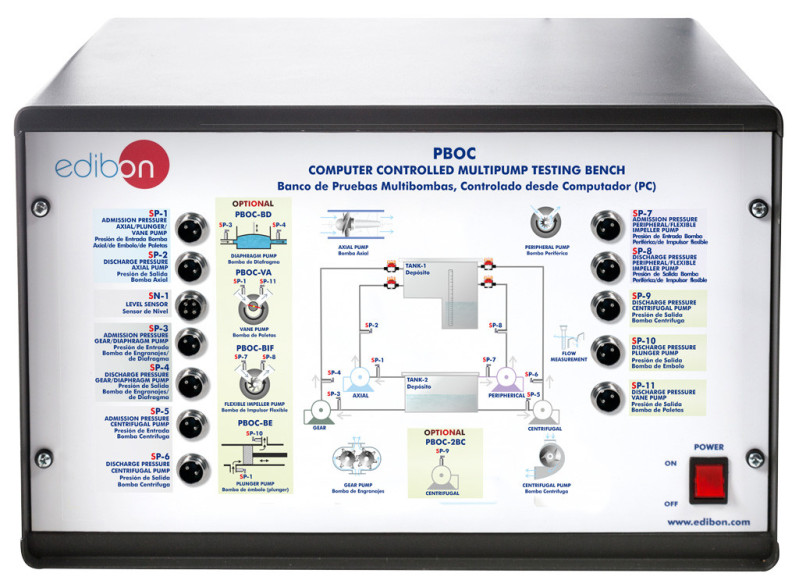

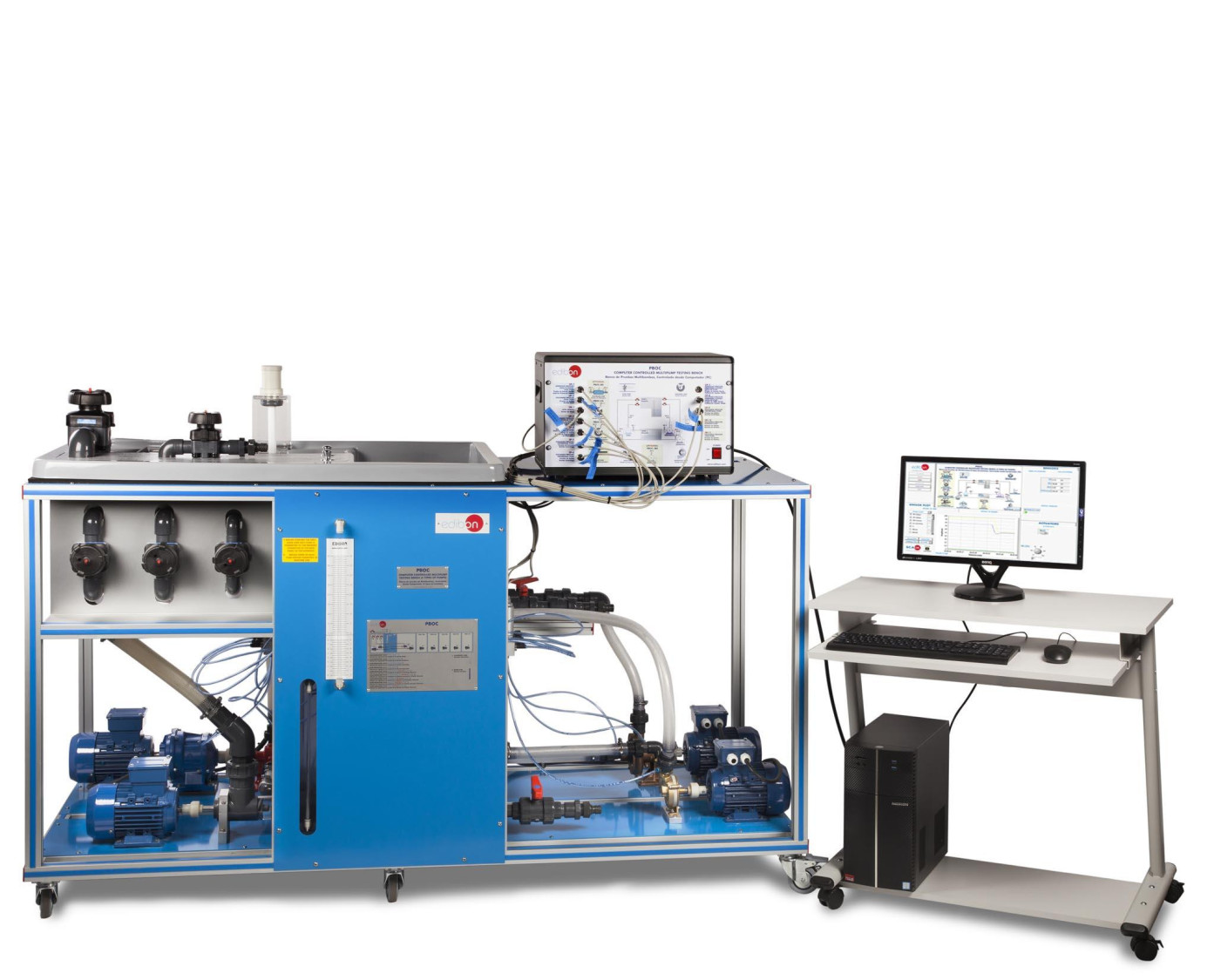

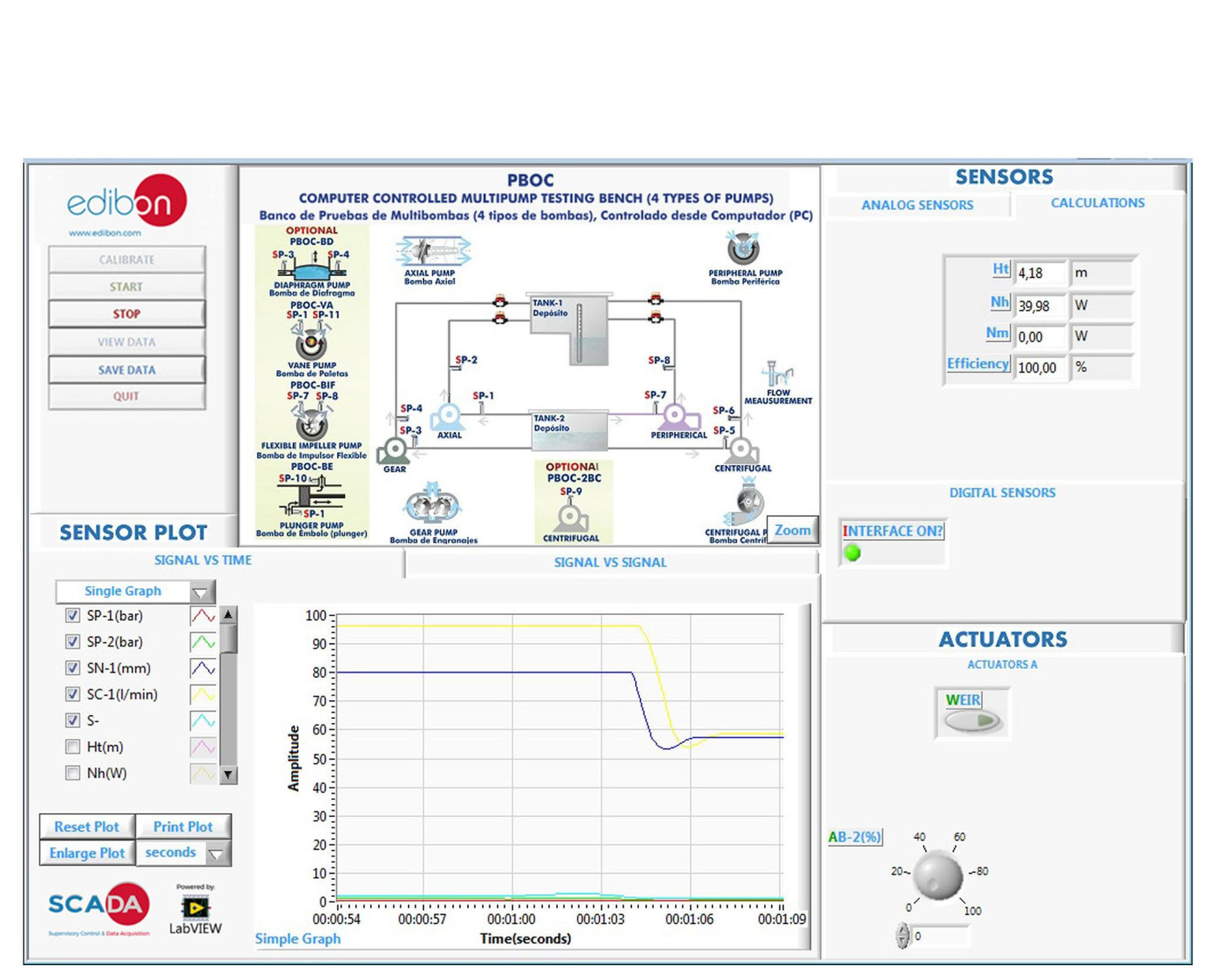

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination du débit par un déversoir à paroi mince en forme de U.
  2. Détermination du coefficient de décharge d'un déversoir à paroi mince en forme de U.
  3. Détermination de la courbe Q en fonction du régime de la pompe centrifuge.
  4. Détermination de la courbe Q en fonction du régime. P.m. de la pompe périphérique.
  5. Détermination de la courbe Q en fonction du régime de la pompe à engrenages.
  6. Détermination de la courbe Q en fonction du régime de la pompe axiale.
  7. Détermination de la courbe H en fonction de Q pour différents régimes de la pompe centrifuge.
  8. Détermination de la courbe H en fonction de Q pour différents régimes de la pompe périphérique.
  9. Détermination de la courbe H en fonction de Q pour différents régimes de la pompe à engrenages.
  10. Détermination de la courbe H en fonction de Q pour différents régimes de la pompe axiale.
  11. Détermination de la puissance mécanique en fonction du débit pour différents régimes de la pompe centrifuge.
  12. Détermination de la puissance mécanique en fonction du débit pour différents régimes de la pompe périphérique.
  13. Détermination de la puissance mécanique en fonction du débit pour différents régimes. P.m. de la pompe à engrenages.
  14. Détermination de la puissance mécanique en fonction du débit pour différents régimes de la pompe axiale.
  15. Détermination de la courbe η en fonction du débit pour différents régimes de la pompe centrifuge.
  16. Détermination de la courbe η en fonction du débit pour différents régimes de la pompe périphérique.
  17. Détermination de la courbe η en fonction du débit pour différents régimes de la pompe à engrenages.
  18. Détermination de la courbe η en fonction du débit pour différents régimes de la pompe axiale.
  19. Détermination de la carte d'une pompe centrifuge.
  20. Détermination de la carte d'une pompe périphérique.
  21. Détermination de la carte d'une pompe à engrenages.
  22. Détermination de la carte d'une pompe axiale.
  23. Détermination des courbes caractéristiques adimensionnelles pour différents types de pompes.
  24. Détermination de la vitesse spécifique de différents types de pompes.
  25. Vérification des règles de similarité pour des pompes de géométrie différente.
  26. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Des possibilités pratiques supplémentaires à réaliser avec le Éléments Supplémentaires recommandés (non inclus):

Deuxième Pompe Centrifuge (PBOC-2BC):

  1. Accouplement en série de deux pompes centrifuges de caractéristiques.
  2. Accouplement en série de deux pompes centrifuges avec mêmes caractéristiques.
  3. Accouplement parallèle de deux pompes centrifuges avec mêmes caractéristiques.
  4. Accouplement parallèle de deux pompes centrifuges de différentes caractéristiques.

Pompe de décharge flexible (PBOC-BIF):

  1. Détermination de la courbe Q/RPM de la pompe à roue flexible.
  2. Détermination de la courbe H vs Q pour différents r.p.m. de pompe à roue flexible.
  3. Détermination de la puissance mécanique en fonction du débit pour différents r.p.m. de la pompe à roue flexible.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à roue flexible.
  5. Détermination de la carte d'une pompe à roue flexible.

Pompe à membrane (PBOC-BD):

  1. Détermination de la courbe Q/RPM de la diaphragme.
  2. Détermination de la courbe H vs Q pour différents r.p.m. de pompe à diaphragme.
  3. Détermination de la puissance mécanique en fonction du débit pour différents pompe à diaphragme r.p.m.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à diaphragme.
  5. Détermination de la carte d'une pompe à membrane.

Pompe à Piston (PBOC-BE):

  1. Détermination de la courbe Q en fonction du régime de la pompe à piston (piston).
  2. Détermination de la courbe H vs Q pour différents r.p.m. de pompe à piston.
  3. Détermination de la puissance mécanique en fonction du débit pour différents le régime de la pompe à piston.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à piston.
  5. Détermination de la carte d'une pompe à piston.

Pompe à Palettes (PBOC-VA):

  1. Détermination de la courbe Q en fonction de la vitesse de rotation de la pompe à palettes.
  2. Détermination de la courbe H vs Q pour les différents r.p.m. de la pompe à palettes.
  3. Détermination de la puissance mécanique en fonction du débit pour différents le régime des pompes à palettes.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à palettes.
  5. Détermination de la carte des pompes à palettes.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité PBOC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité PBOC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
