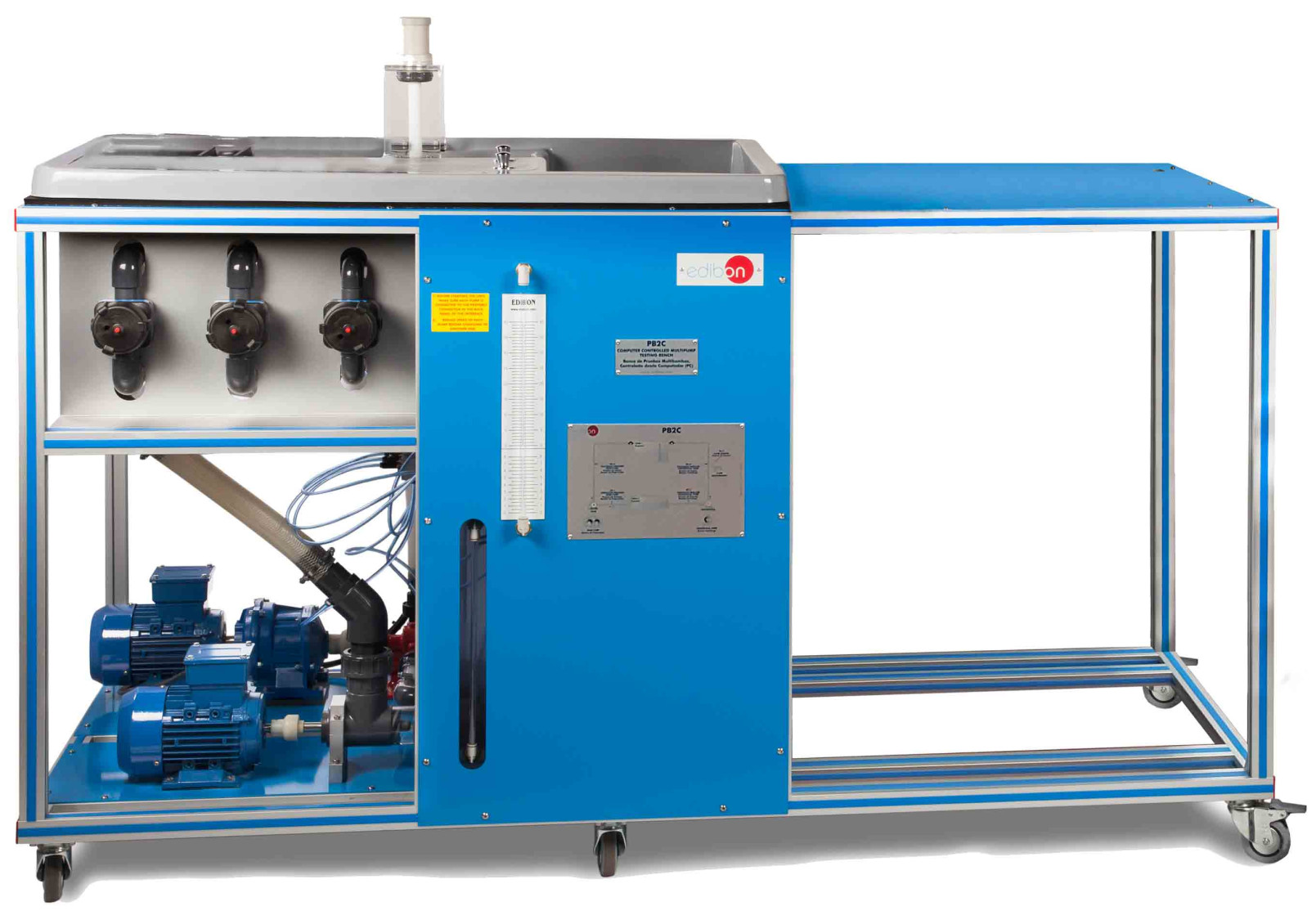

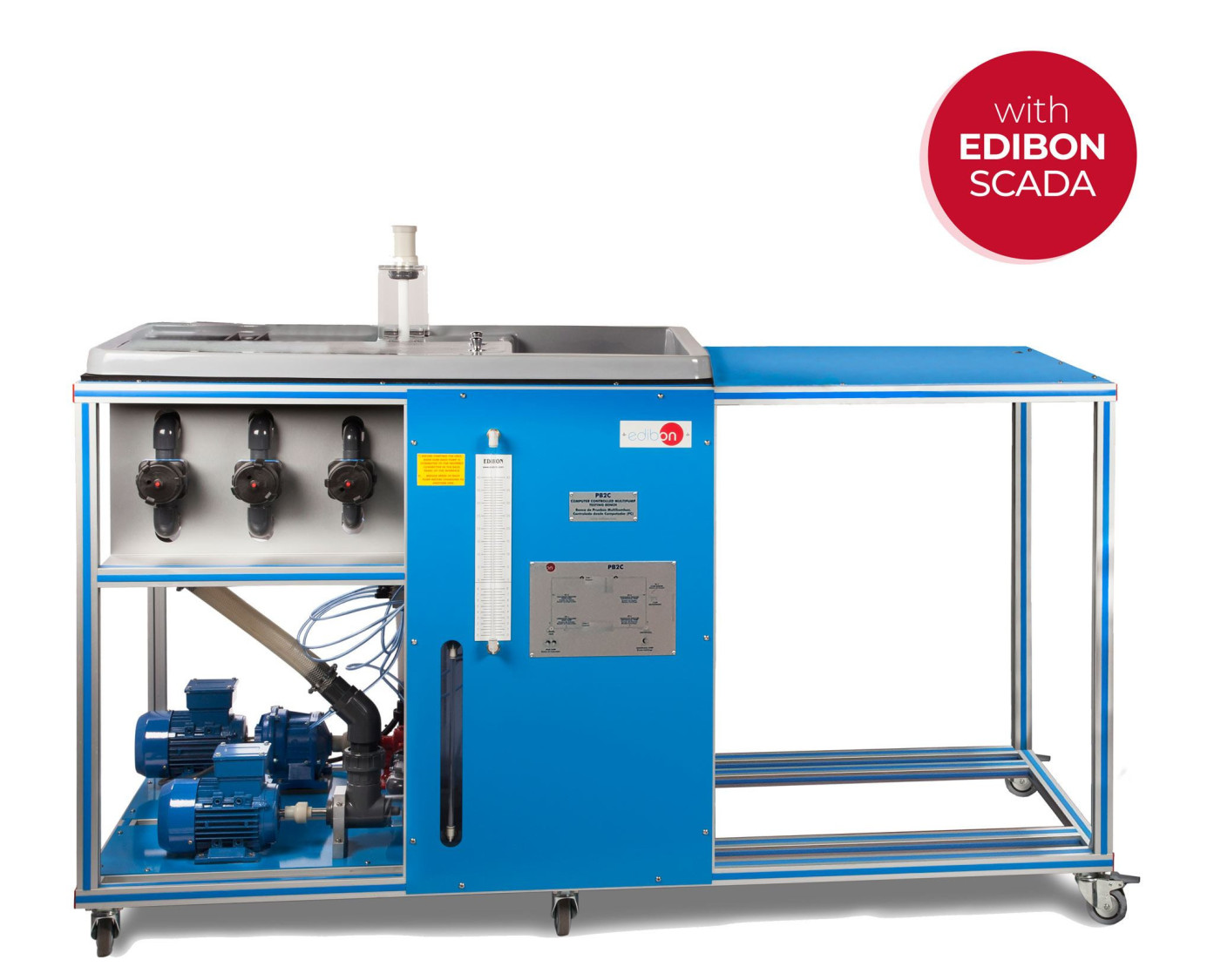

PB2C Banc d'Essai Multipompe, Contrôlé par Ordinateur (PC) (2 types de pompes)

COMPUTER CONTROLLED MULTIPUMP TESTING BENCH (2 TYPES OF PUMPS) - PB2C

SYSTEMES INNOVANTS

NOUVELLES LIÉES

Description Générale

Le Banc d'Essai Multipompe, Contrôlé par Ordinateur (PC) (2 types de pompes), "PB2C", permet aux étudiants étude des caractéristiques de fonctionnement des pompes centrifuges et à engrenages. Cet équipement permet de contrôler et de mesurer les paramètres les plus représentatives des bombes.

Les mesures qui peuvent être prises à l'aide de cet équipement sont les suivantes: pression d'entrée et le débit de la pompe, le débit d'eau, le couple et la vitesse de et peut déterminer la hauteur manométrique, la puissance hydraulique, la la mécanique et l'efficacité.

L'équipement est monté sur une structure dont la surface de travail est couverte par une feuille de plastique. On peut distinguer deux parties dans l'équipement: les pompes, avec leur les moteurs, les raccords et les tuyaux flexibles, et les réservoirs de stockage et de recirculation l'eau, avec ses éléments de mesure.

L'offre minimale comprend deux types de pompes: une pompe centrifuge et une d'engins. Plusieurs pompes sont disponibles en option (non comprises dans la livraison minimale) qui peuvent être connectés à l'équipement par des valves et des tuyaux flexibles pour démontrer le comportement opérationnel de ces bombes.

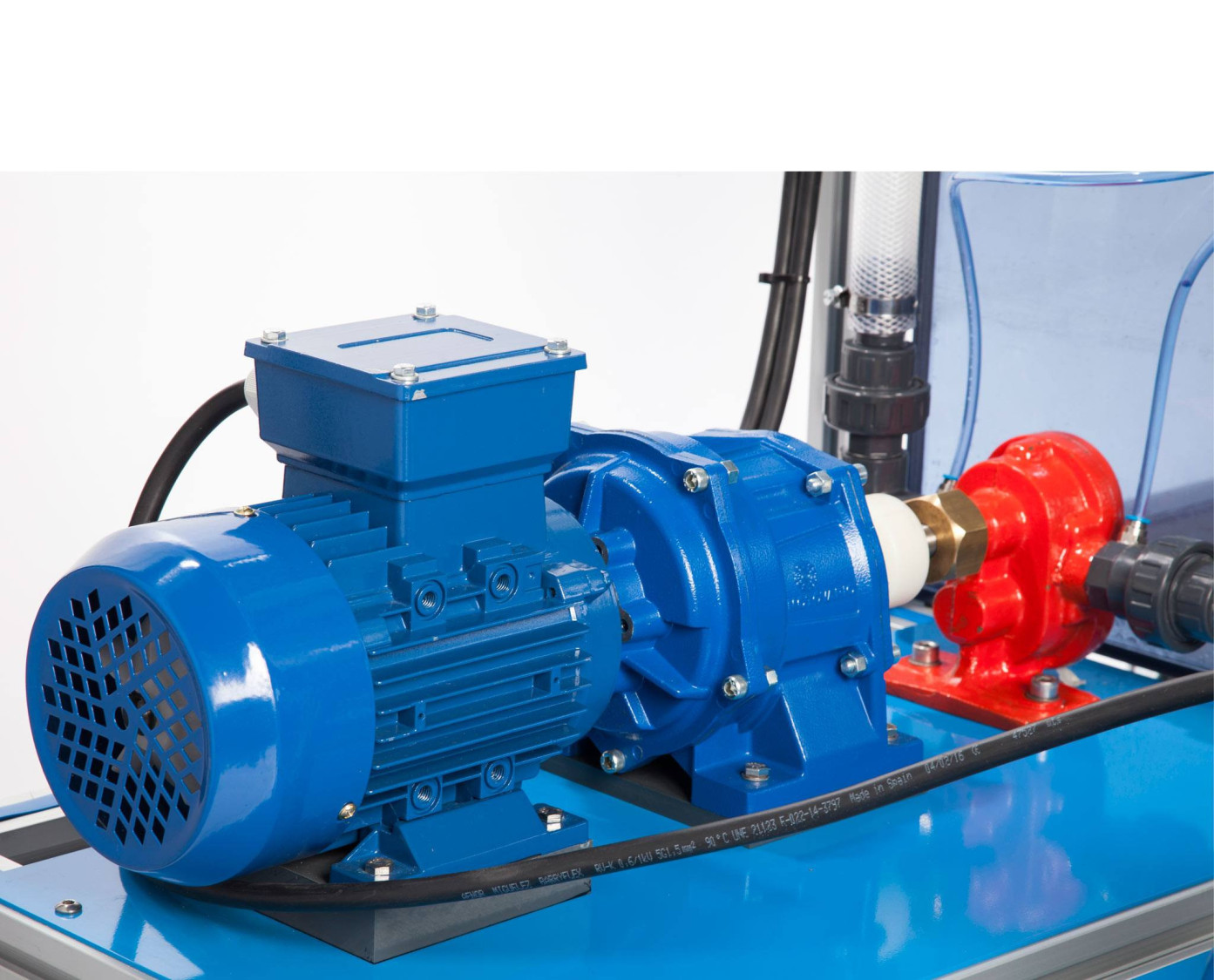

Chaque pompe est actionnée par un moteur individuel qui permet de mesurer directement la couple moteur. La vitesse peut être modifiée via un convertisseur de fréquence, situé dans le boîtier d'interface de contrôle, contrôlé à partir d'un ordinateur (PC).

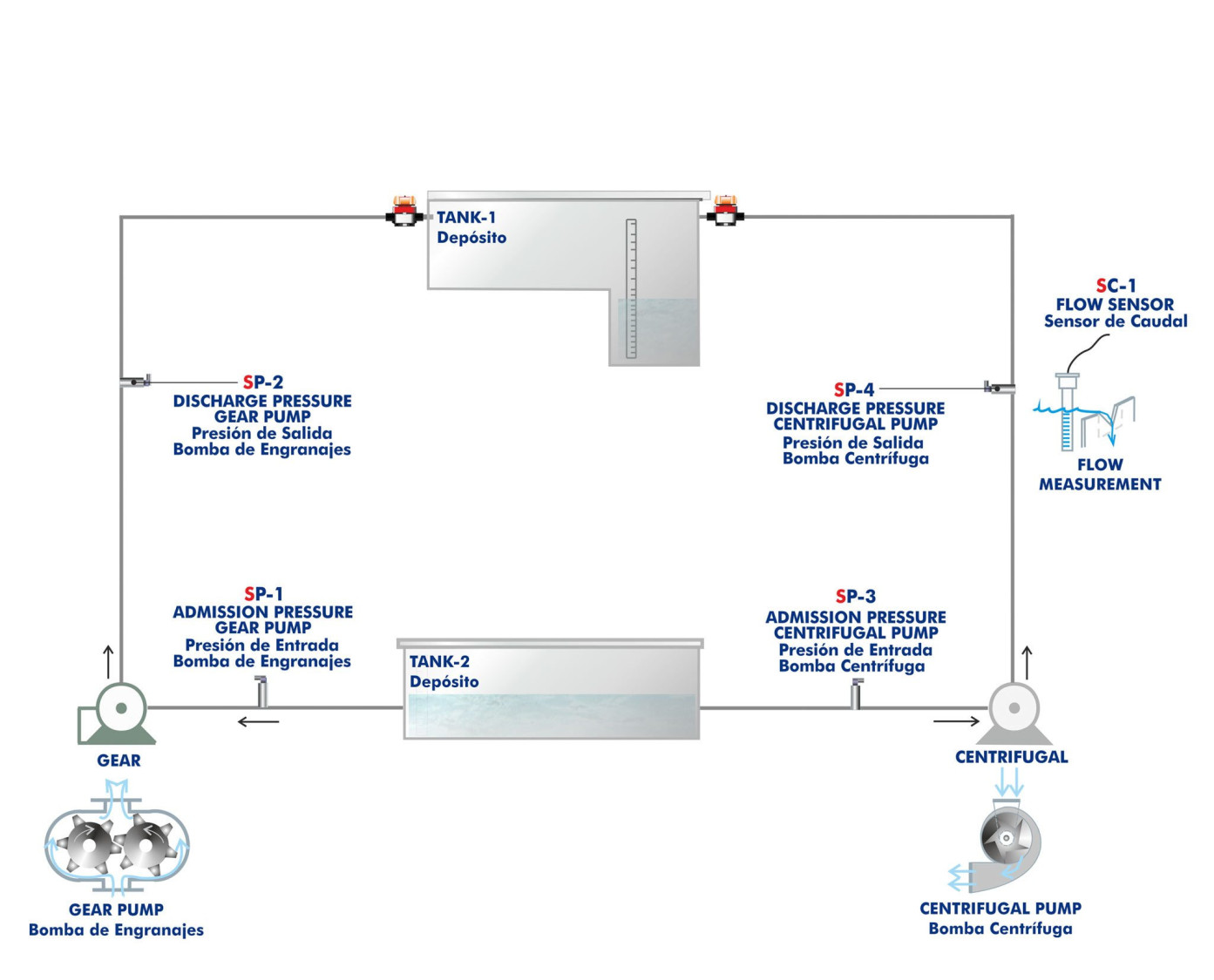

La pompe à étudier entraîne l'eau dans un circuit fermé. Chaque pompe possède deux orifices de pression, un du côté de l'entrée et un du côté de la sortie. du côté du refoulement, pour déterminer la hauteur manométrique des différentes pompes. Ces prises sont connectées à leurs des capteurs de pression.

Les pompes comprises dans la livraison minimale sont reliées par des tuyaux flexibles au réservoir volumétrique et à la stockage. Le raccordement des pompes en option au réservoir volumétrique et au réservoir de stockage se fait par les vannes, les raccords et les tuyaux flexibles.

L'équipement comprend deux réservoirs, placés à des niveaux différents, pour la recirculation de l'eau. Le réservoir volumétrique supérieur, situé par au-dessus du réservoir de stockage d'eau, est équipé de deux goulottes et de deux grilles tampons et comprend un une vanne de décharge et un actionneur.

Le réservoir volumétrique est conçu pour accueillir des débits faibles ou élevés et comprend un capteur de niveau pour déterminer le débit et le niveau de l'eau dans le réservoir volumétrique, un tube indicateur transparent et une échelle graduée. Elle dispose d'un système de la sécurité anti-débordement qui permet de verser de l'eau dans le réservoir de stockage en cas d'utilisation incorrecte. Le stockage comprend un tube indicateur transparent.

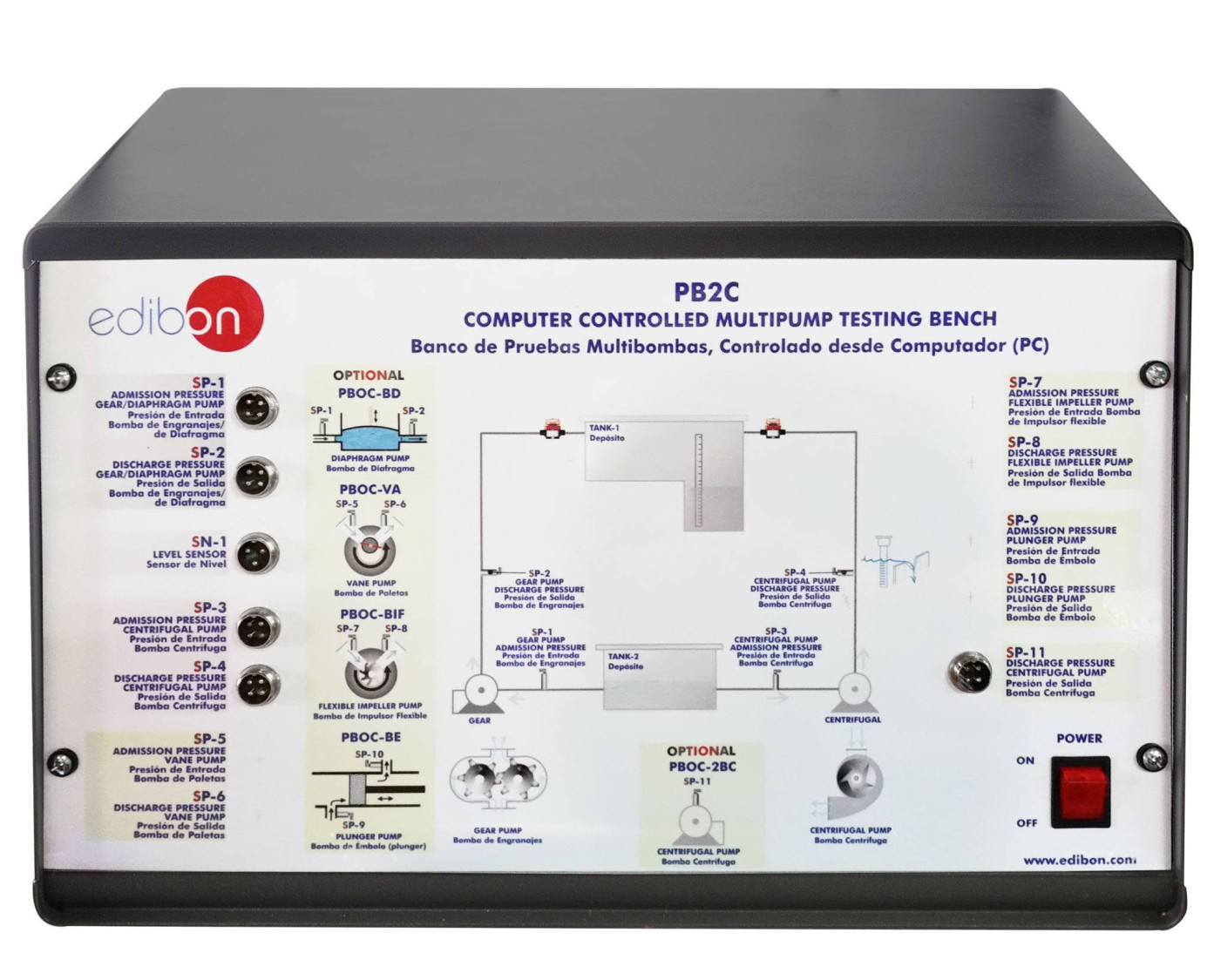

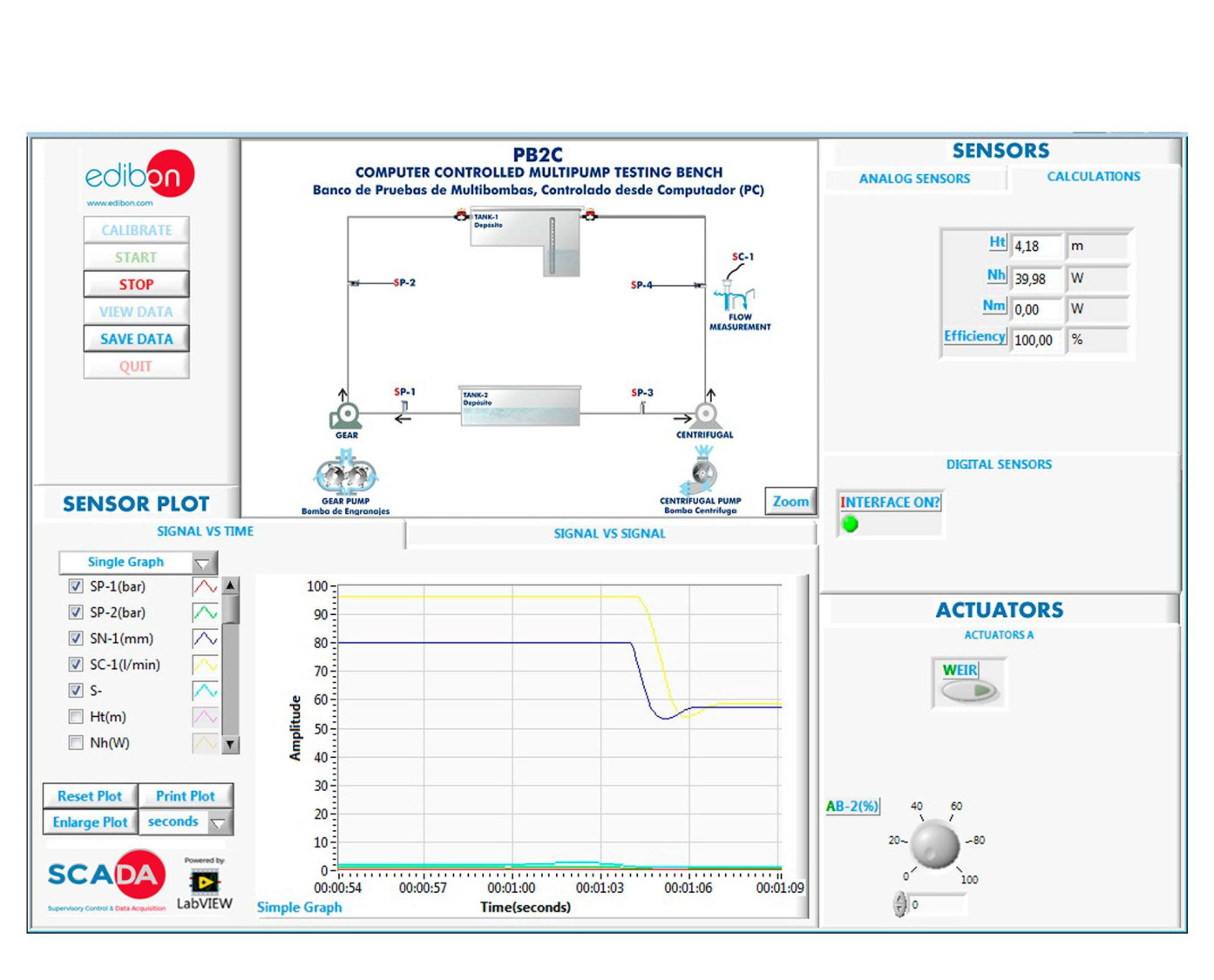

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination du débit au moyen d’un déversoir à paroi mince en forme de "U".
  2. Détermination du coefficient de décharge d’un déversoir à paroi mince en forme de "U".
  3. Détermination de la courbe Q vs r.p.m. de la pompe centrifuge.
  4. Détermination de la courbe Q/RPM de la pompe à engrenages.
  5. Détermination de la courbe H vs Q pour différents régimes de la pompe centrifuge.
  6. Détermination de la courbe H vs Q pour différents régimes de la pompe à engrenages.
  7. Détermination de la puissance mécanique en fonction du débit pour différents régimes de la pompe centrifuge.
  8. Détermination de la puissance mécanique en fonction du débit pour différents régimes de la pompe à engrenages.
  9. Détermination de la courbe h en fonction du débit pour différents régimes de la pompe centrifuge.
  10. Détermination de la courbe h en fonction du débit pour différents régimes de la pompe à engrenages.
  11. Détermination de la carte d’une pompe centrifuge.
  12. Détermination de la carte d’une pompe à engrenages.
  13. Détermination des courbes caractéristiques dimensionnelles des différentes pompes.
  14. Détermination de la vitesse spécifique des différentes pompes.
  15. Vérification des règles de similitude pour les pompes de géométrie différente.
  16. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Des possibilités pratiques supplémentaires à réaliser avec le Éléments supplémentaires recommandés (non inclus):

Deuxième Pompe Centrifuge (PBOC-2BC):

  1. Accouplement en série de deux pompes centrifuges de caractéristiques.
  2. Accouplement en série de deux pompes centrifuges avec mêmes caractéristiques.
  3. Accouplement parallèle de deux pompes centrifuges avec mêmes caractéristiques.
  4. Accouplement parallèle de deux pompes centrifuges de différentes caractéristiques.

Pompe de décharge flexible (PBOC-BIF):

  1. Détermination de la courbe Q/RPM de la pompe à roue flexible.
  2. Détermination de la courbe H vs Q pour différents r.p.m. de pompe à roue flexible.
  3. Détermination de la puissance mécanique en fonction du débit pour différents r.p.m. de la pompe à roue flexible.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à roue flexible.
  5. Détermination de la carte d'une pompe à roue flexible.

Pompe à membrane (PBOC-BD):

  1. Détermination de la courbe Q/RPM de la diaphragme.
  2. Détermination de la courbe H vs Q pour différents r.p.m. de pompe à diaphragme.
  3. Détermination de la puissance mécanique en fonction du débit pour différents pompe à diaphragme r.p.m.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à diaphragme.
  5. Détermination de la carte d'une pompe à membrane.

Pompe à Piston (PBOC-BE):

  1. Détermination de la courbe Q en fonction du régime de la pompe à piston (piston).
  2. Détermination de la courbe H vs Q pour différents r.p.m. de pompe à piston.
  3. Détermination de la puissance mécanique en fonction du débit pour différents le régime de la pompe à piston.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à piston.
  5. Détermination de la carte d'une pompe à piston.

Pompe à Palettes (PBOC-VA):

  1. Détermination de la courbe Q en fonction de la vitesse de rotation de la pompe à palettes.
  2. Détermination de la courbe H vs Q pour les différents r.p.m. de la pompe à palettes.
  3. Détermination de la puissance mécanique en fonction du débit pour différents le régime des pompes à palettes.
  4. Détermination de la courbe η en fonction du débit pour différents r.p.m. de la pompe à palettes.
  5. Détermination de la carte des pompes à palettes.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité PB2C via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité PB2C.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
Voir plus

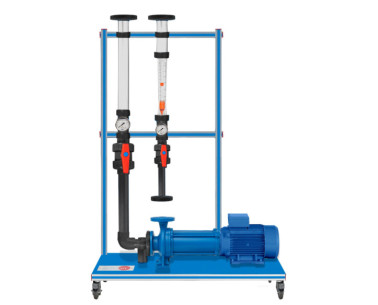

UNITÉS SIMILAIRES DISPONIBLES
