PBEAB Banc d'Étude et Alignement des Pompes

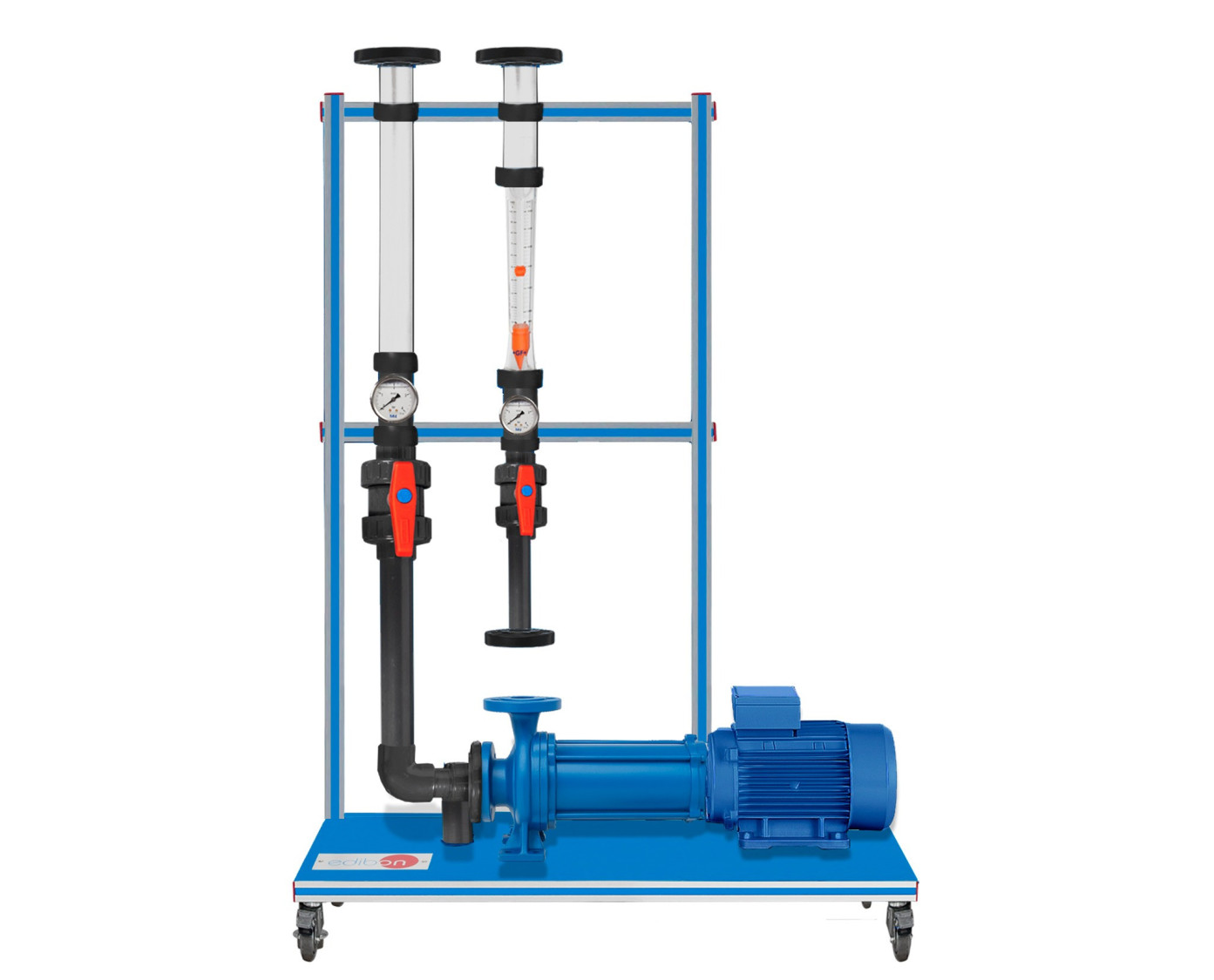

Le Banc d’Étude et Alignement des Pompes, "PBEAB", a été développé par EDIBON comme une solution complète pour acquérir des compétences techniques réelles dans le domaine du montage, de l’alignement, du fonctionnement et de l’analyse du comportement des pompes industrielles. Cet unité permet de reproduire des conditions d’installation réelles, formant ainsi les étudiants et les professionnels à des tâches essentielles telles que le démontage et le montage des pompes, l’alignement des moteurs et des arbres selon différentes méthodes, ainsi que l’évaluation des performances hydrauliques en fonctionnement.

Le banc est équipé d’un châssis robuste intégrant un moteur asynchrone triphasé avec variateur de fréquence, déplaçable selon trois axes afin de faciliter l’alignement avec la pompe. Il dispose d’une instrumentation précise : manomètres à l’entrée et à la sortie, rotamètre pour la mesure du débit, et afficheurs numériques pour le suivi des paramètres électriques. En option, des systèmes d’alignement optique ou assisté par microprocesseur peuvent être intégrés pour des exercices avancés.

Pour assurer son bon fonctionnement, le "PBEAB" nécessite les éléments suivants :

• PBEAB/WST: L’Unité de Réservoir de Stockage et de Distribution d’Eau est composé d’un réservoir en hauteur de grande capacité (1,5 m³) avec une structure porteuse, d’un réservoir inférieur, de vannes de fermeture et de distribution. Cet unité permet de fonctionner en circuit fermé et garantit la pression d’entrée des pompes centrifuges.
• PBEAB/FC: L’Unité de Conduite et de Contrôle des Fluides est constitué de tuyauteries en PVC avec des raccords et des vannes résistants à la corrosion, permettant de configurer différents circuits hydrauliques selon les objectifs pédagogiques.

L’un des principaux atouts du PBEAB est sa capacité à être configuré selon les besoins spécifiques. En complément, il est recommandé de travailler avec l’une des pompes suivantes :

• PBEAB/SPCW: La Pompe Normalisée Chimique sans Accouplement Conventionnel, idéale pour les environnements industriels nécessitant une étanchéité maximale sans joints mécaniques traditionnels.
• PBEAB/SPCC: La Pompe Normalisée Chimique avec Accouplement Conventionnel, permet d’étudier la configuration classique des pompes centrifuges selon la norme ISO.
• PBEAB/EDP: La Pompe à Membrane à Entraînement Électrique, permet l’analyse du pompage sans joints rotatifs, utilisée dans les processus impliquant des fluides corrosifs ou sensibles.
• PBEAB/SSCP: La Pompe à Canal Latéral Auto-amorçante, permet l’étude des faibles débits à hautes pressions, idéale pour comprendre le comportement des liquides contenant du gaz.

Ces pompes permettent de comparer en pratique le comportement hydraulique, les exigences d’alignement et de maintenance, ainsi que l’adaptation à différents types de fluides ou d’installations. Si vous souhaitez travailler avec plusieurs pompes, cela est également possible , n’hésitez pas à contacter notre équipe pour une configuration adaptée à vos besoins.

Avec ses éléments complémentaires requis ou recommandés, le "PBEAB" offre un environnement pratique d’apprentissage des principes fondamentaux du pompage : alignement mécanique (par méthode manuelle ou double comparateur), mesure de débit et de pression, analyse des pertes de charge et surveillance des paramètres moteurs (vitesse, puissance). L’ensemble fonctionne en circuit fermé, garantissant efficacité, sécurité et durabilité dans l’utilisation des ressources en eau.
