MVRE Unité de Vibration d’un Ressort de Torsion en Spirale

L’Unité de Vibration d’un Ressort de Torsion en Spirale, "MVRE", a été conçue par EDIBON pour l’étude expérimentale des phénomènes associés aux ressorts de torsion en spirale et aux systèmes masse-ressort. L’unité permet de comprendre de manière pratique les principes régissant la déformation élastique, la génération de couples de rappel et le comportement vibratoire des systèmes oscillants.

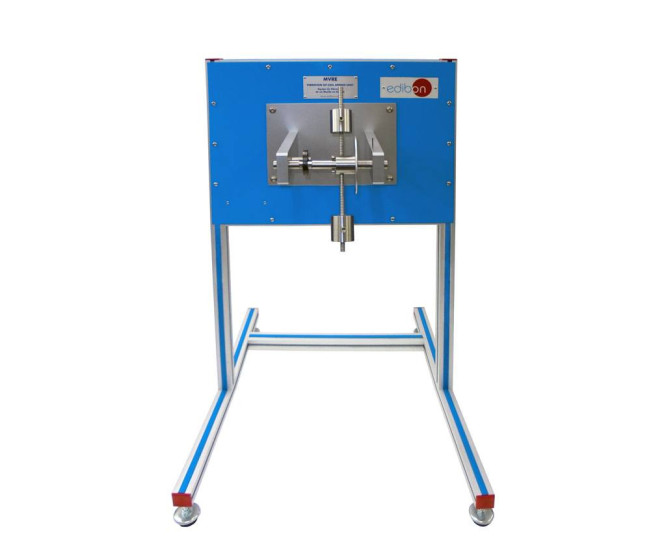

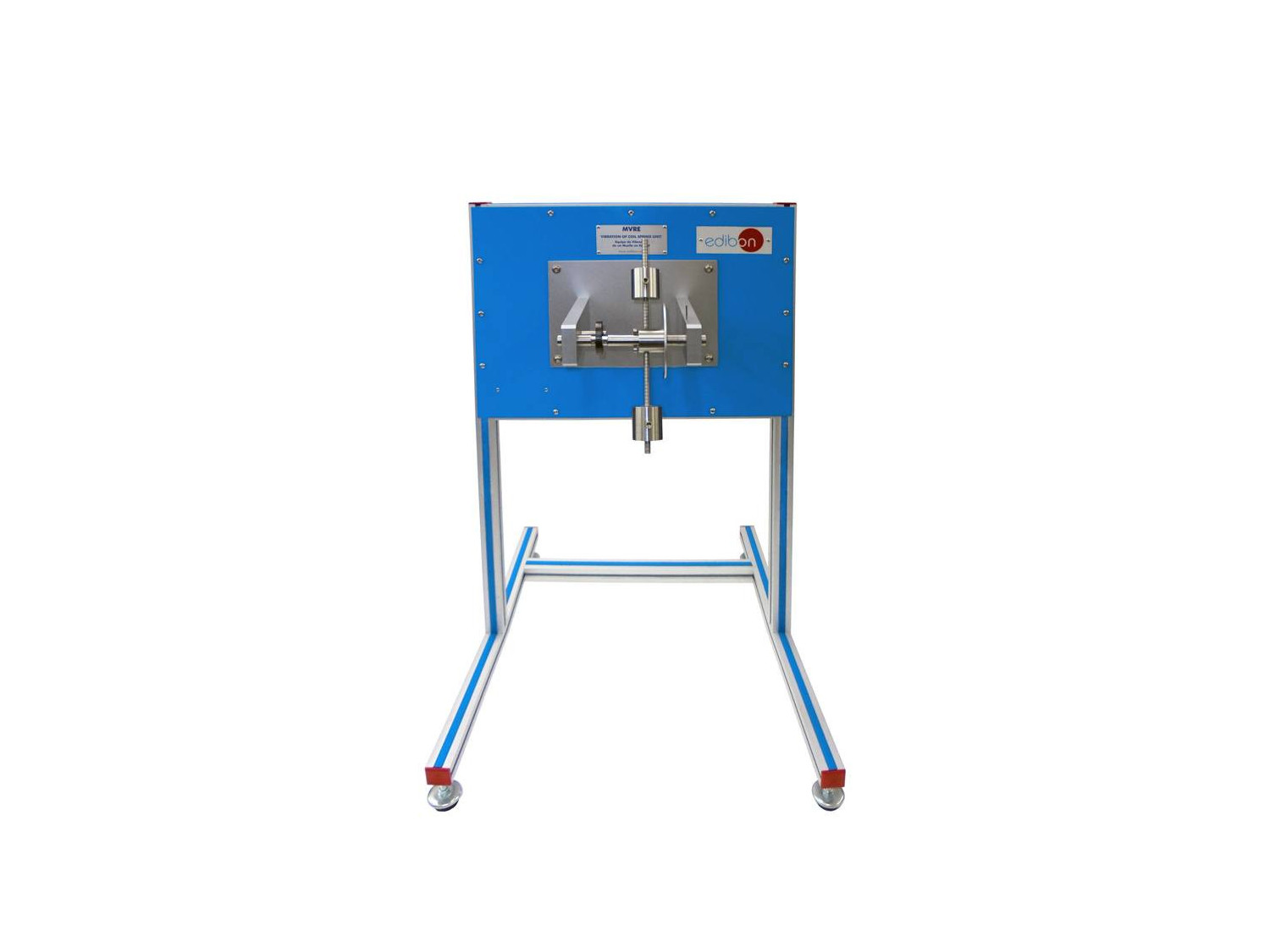

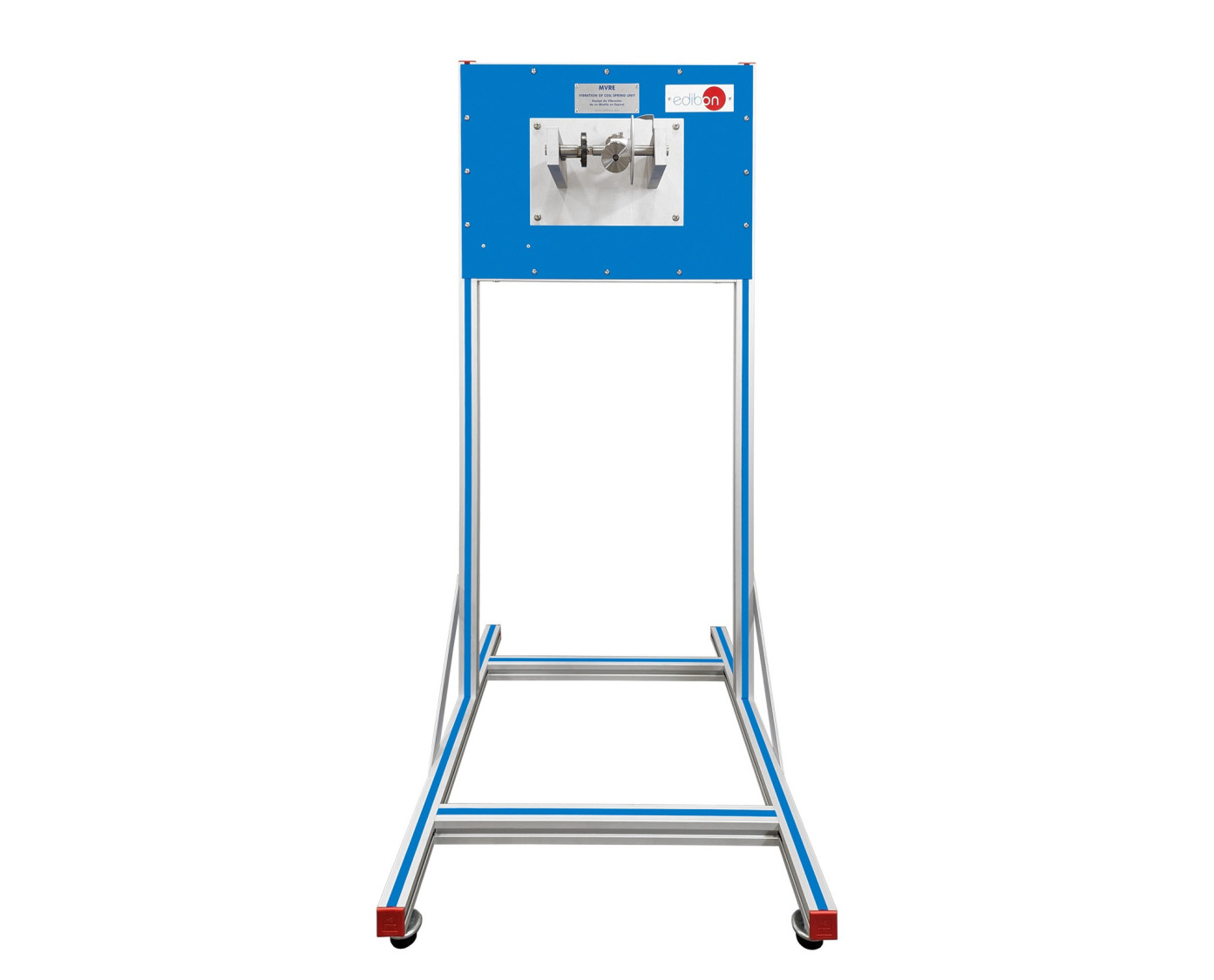

L’unité est constituée d’une structure rigide équipée d’un arbre horizontal rotatif sur lequel sont montés les différents éléments d’essai. Cet arbre comprend un disque gradué pour la mesure du déplacement angulaire, un levier permettant de positionner des masses à différentes distances de l’axe de rotation et un ressort de torsion en spirale relié à l’arbre d’un côté et à la structure de l’autre.

Lorsque le système est déplacé de sa position d’équilibre, le ressort subit une déformation élastique et génère un couple de rappel proportionnel au déplacement angulaire appliqué. Cette configuration permet de déterminer et d’analyser la constante de raideur du ressort ainsi que son influence sur la réponse dynamique du système.

Le positionnement symétrique de masses sur le levier permet de constituer un système masse-ressort qui, lorsqu’il est perturbé, effectue un mouvement périodique caractérisé par une fréquence de vibration donnée. Cette disposition permet d’étudier l’influence du moment d’inertie, de la répartition des masses, de l’amplitude d’oscillation et de la raideur du ressort sur le mouvement harmonique obtenu.

L’unité permet de modifier différentes variables expérimentales, telles que le couple appliqué, le moment d’inertie total, l’amplitude du mouvement et la fréquence de vibration, élargissant ainsi les possibilités d’analyse et d’expérimentation. Grâce à sa polyvalence, elle constitue un outil adapté aussi bien à la formation pratique en dynamique et vibrations mécaniques qu’aux activités de recherche liées aux systèmes oscillatoires. De plus, l’unité peut être installée au mur lorsque les conditions du laboratoire l’exigent.
