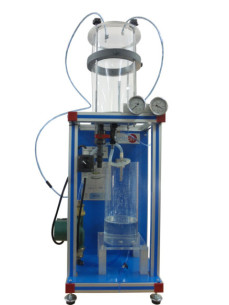

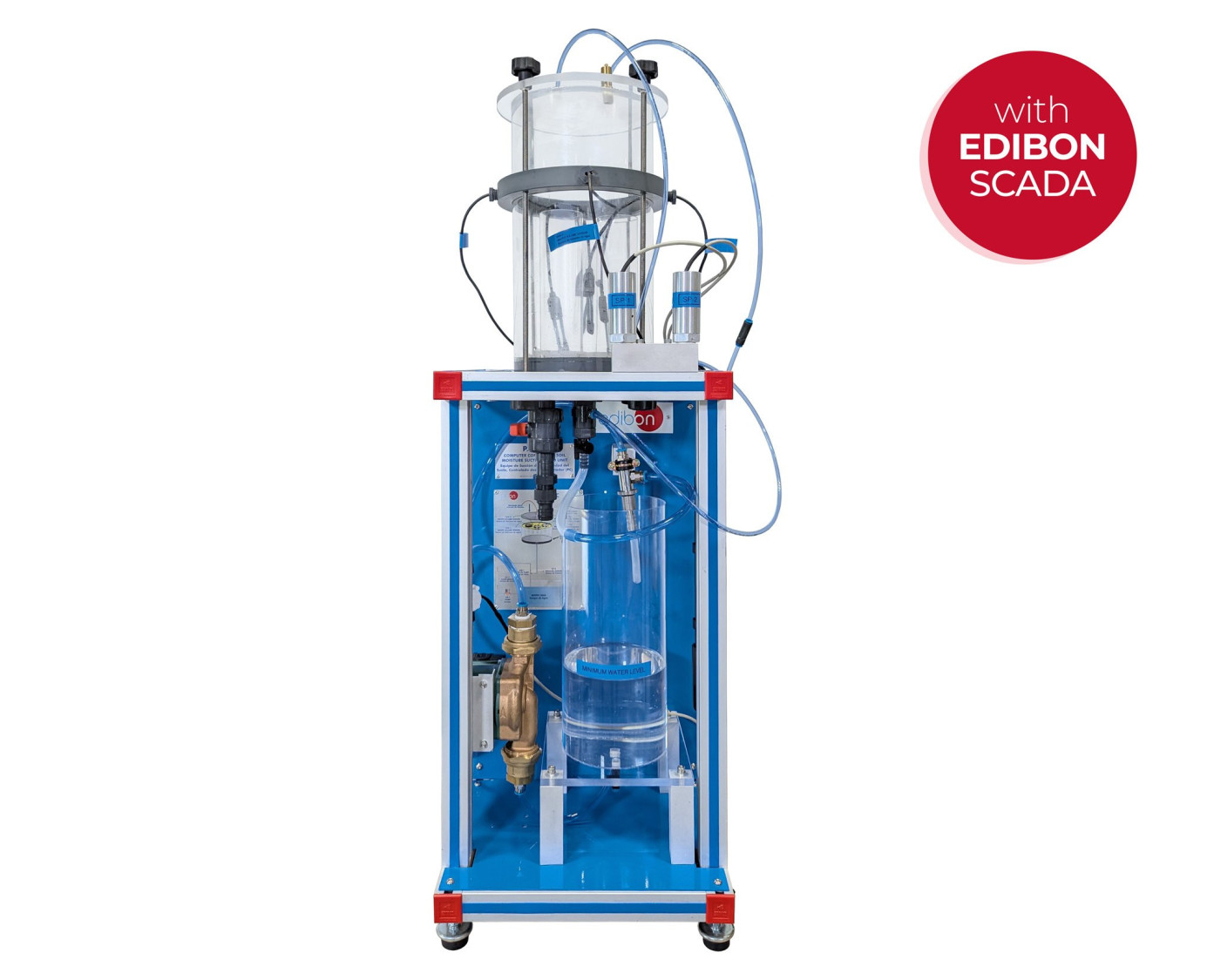

PAHSC Unité de Succion de l'Humidité des Sols, Contrôlée par Ordinateur (PC)

13.1.- HYDROLOGIE ET HYDROGEOLOGIE

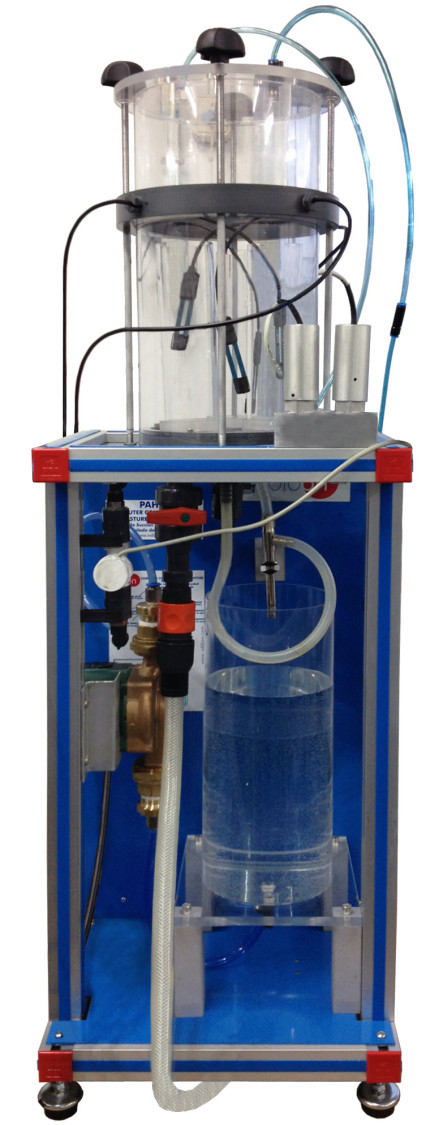

COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC

Unité : PAHSC. Equipo de Succión de la Humedad del Suelo, Controlado desde Computador (PC)

COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC

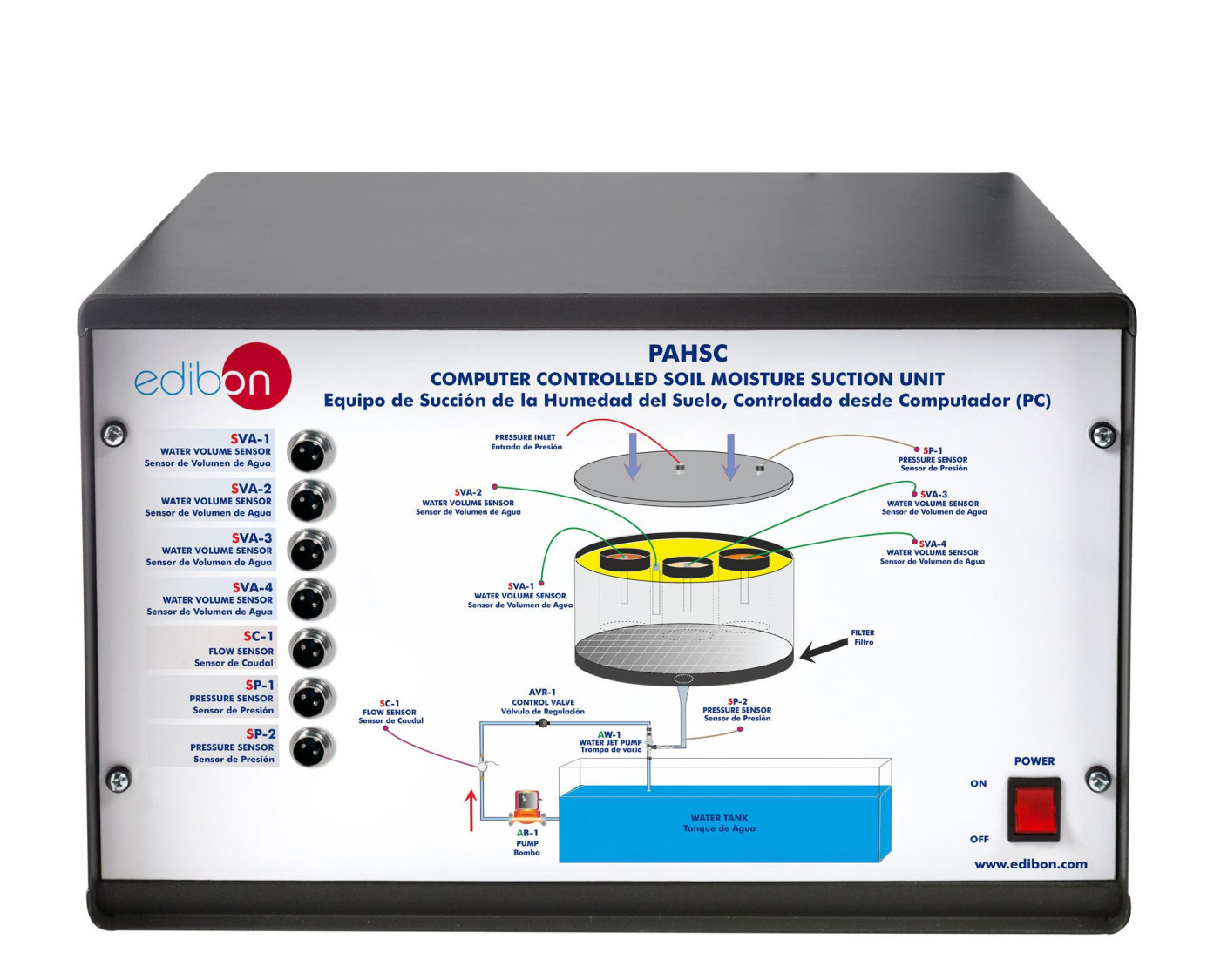

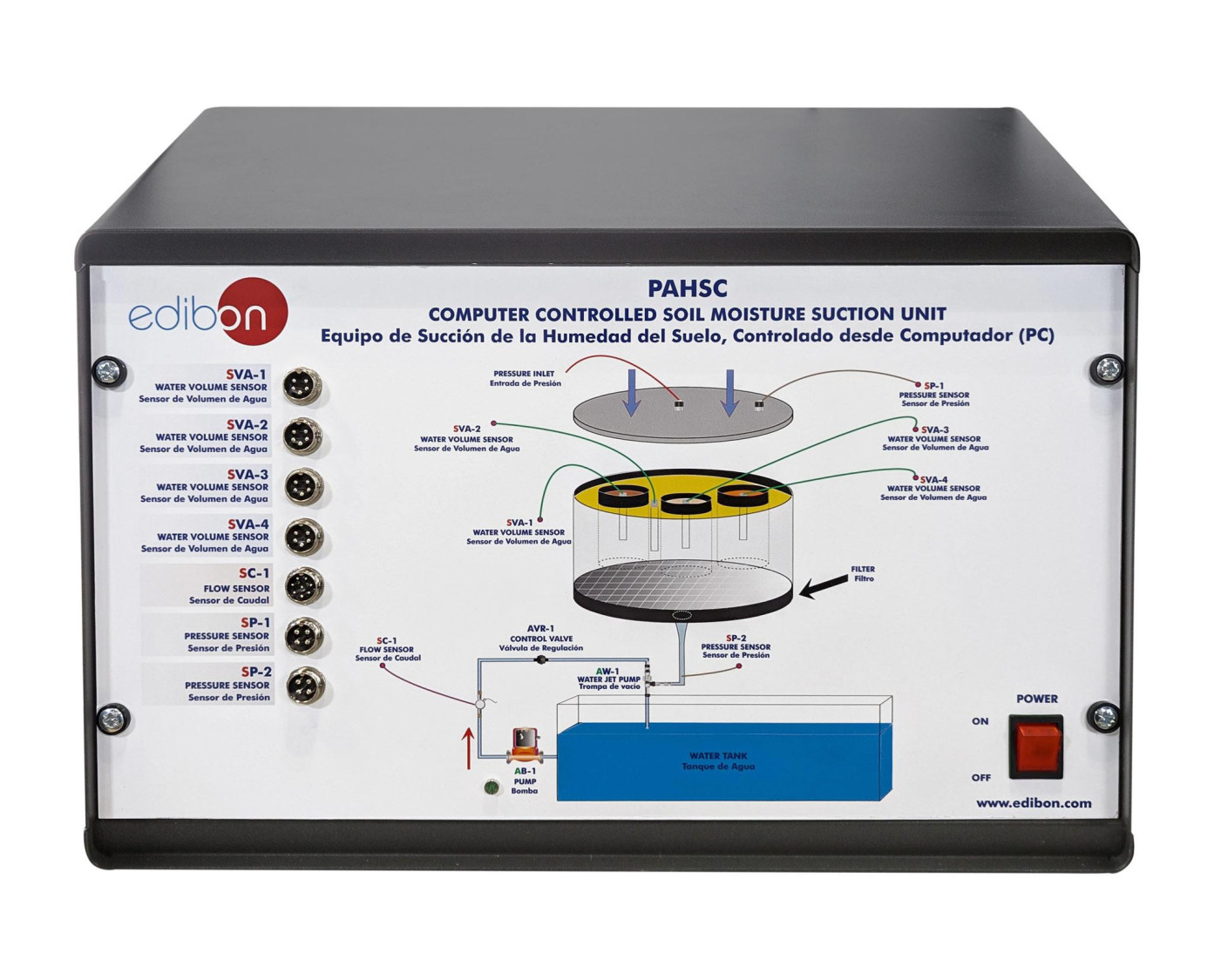

PAHSC/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC

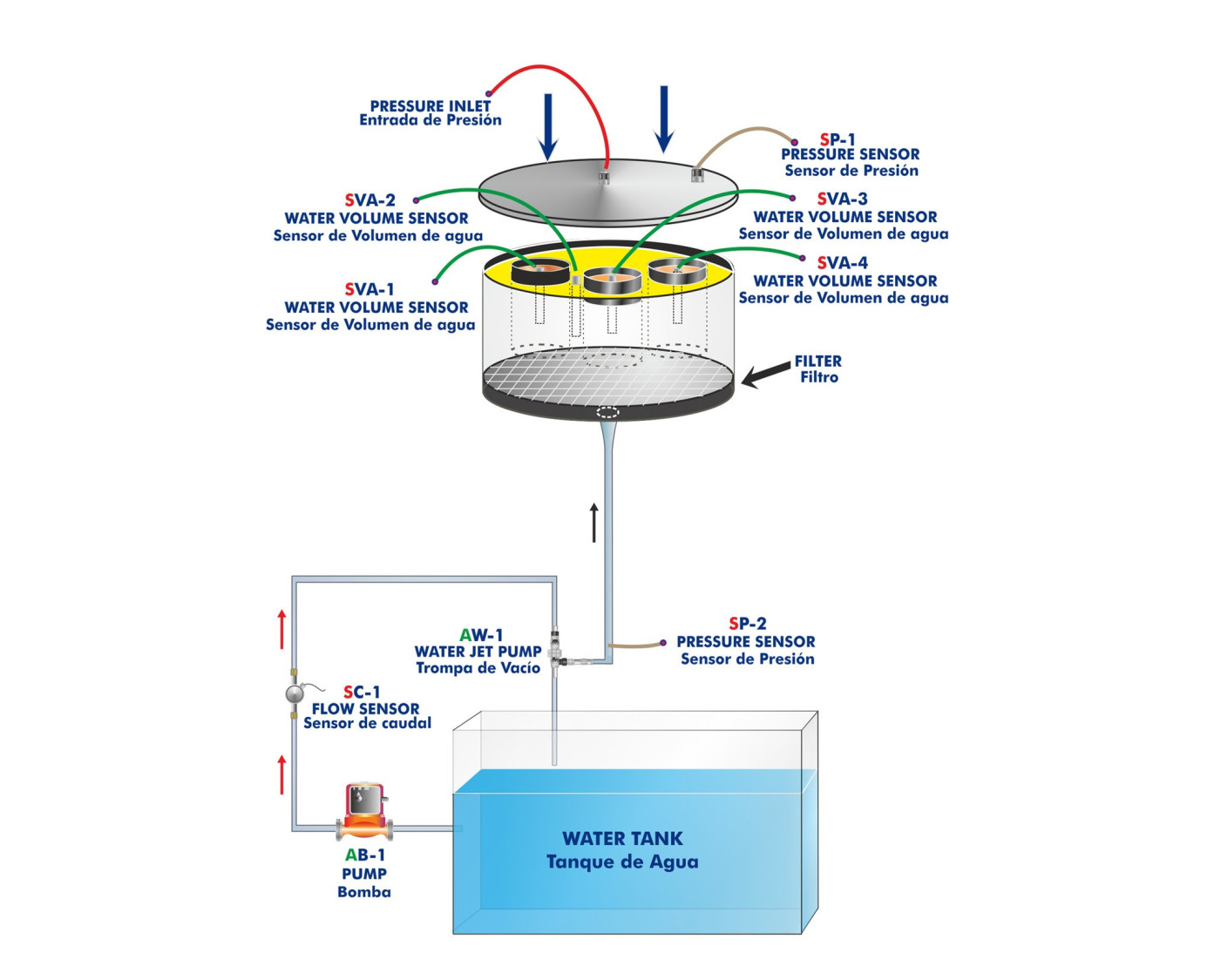

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC

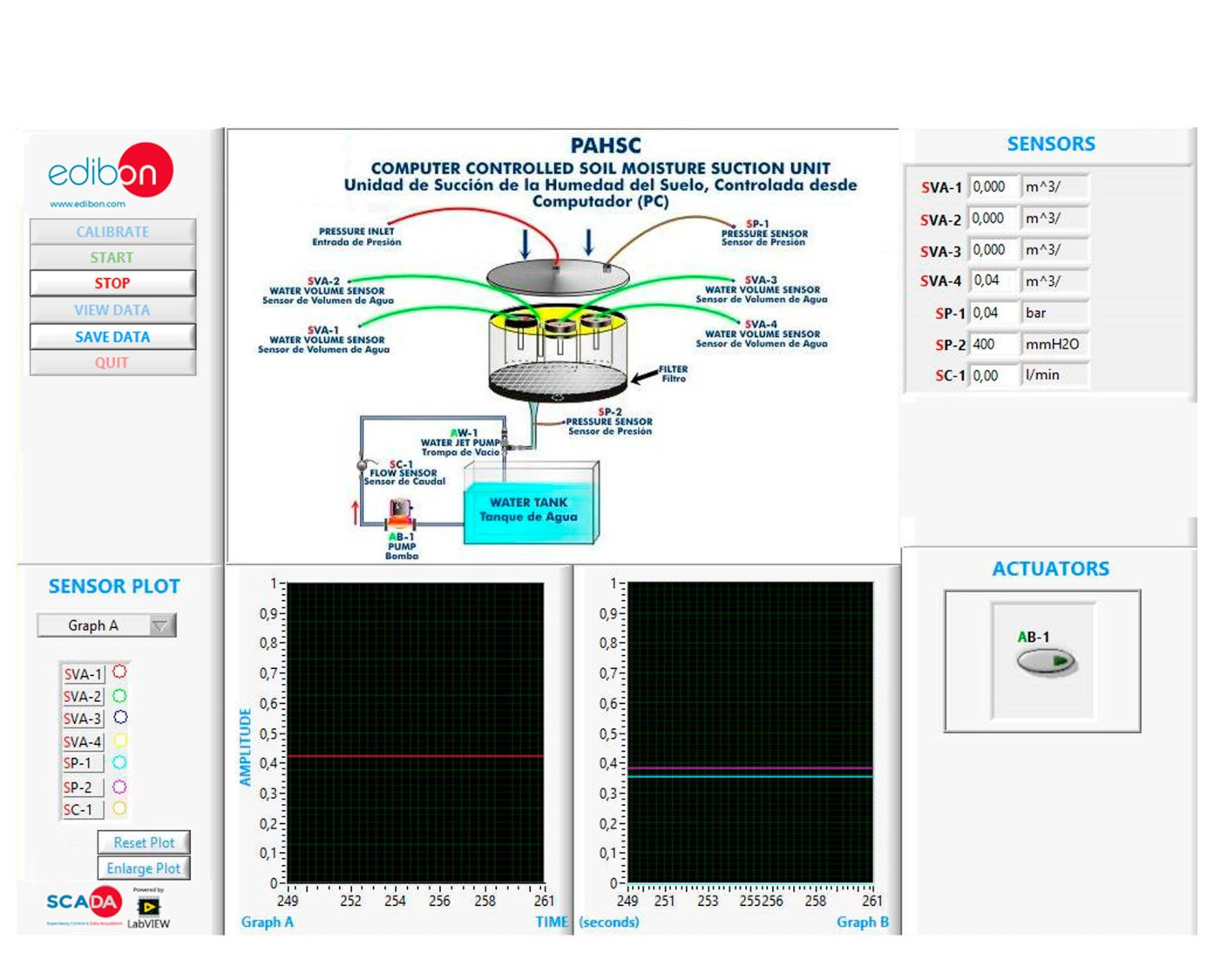

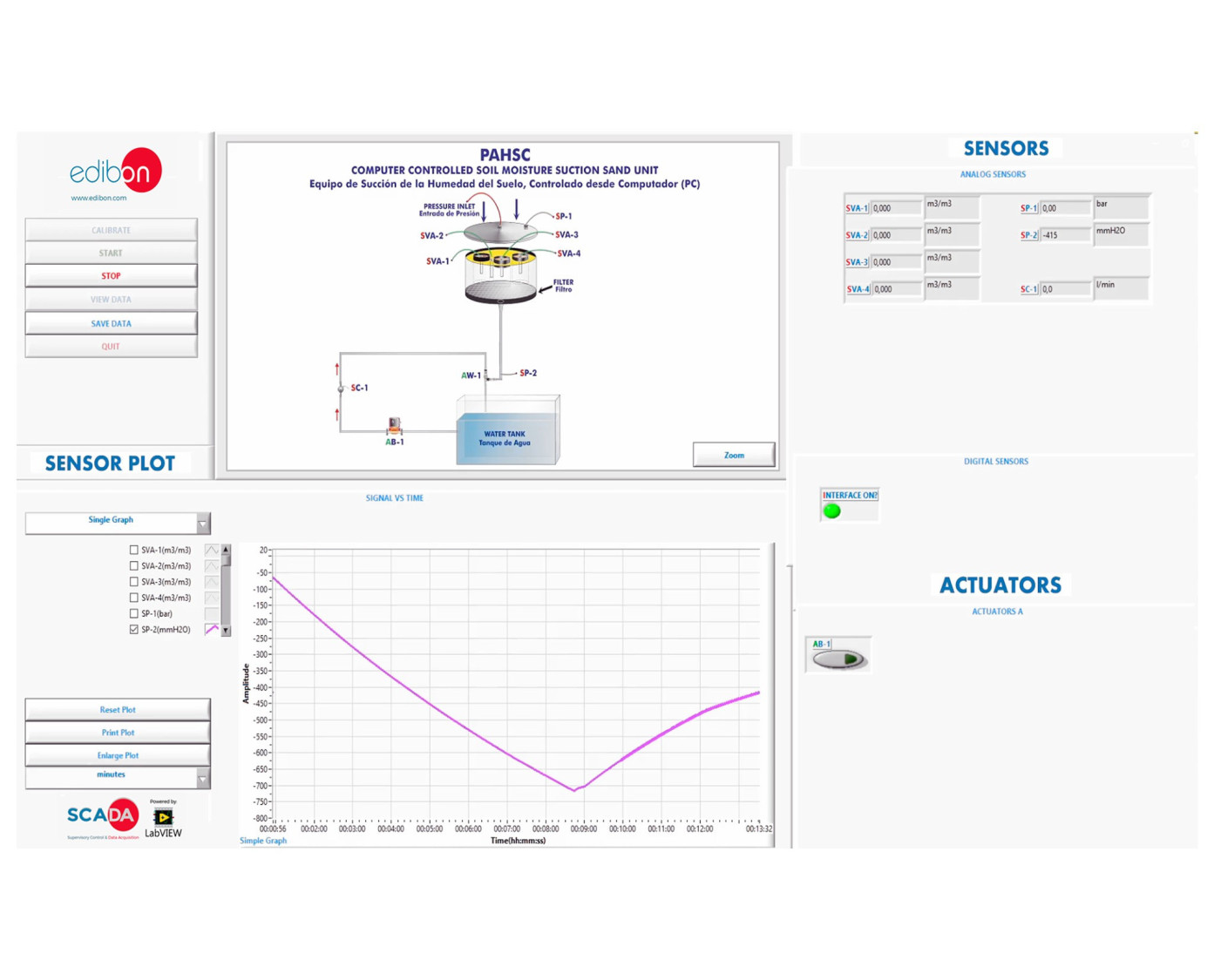

PAHSC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC
COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC
COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC
COMPUTER CONTROLLED SOIL MOISTURE SUCTION SAND UNIT - PAHSC

SYSTEMES INNOVANTS

L'Unité de Succion de l’Humidité des Sols, Contrôlée par Ordinateur (PC), "PAHSC", a été conçue par EDIBON pour étudier et comprendre les principes de rétention d'eau en termes d'aspiration du sol, la relation entre la rétention d'eau et le sol et la dérivation des courbes caractéristiques d'humidité du sol.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

EDIBON Cloud Learning

Laboratories

13TV
 Laboratoire Environnemental pour l'enseignement Technique et Professionnel
13HE
 Laboratoire Environnemental pour l'enseignement Supérieur

NOUVELLES LIÉES

L’adsorption du CO₂ : Une nécessité actuelle
L’adsorption du CO₂ : Une nécessité actuelle
Dans un monde où le changement climatique représente l’une des plus grandes menaces pour notre avenir, l’adsorption du dioxyde de carbone (CO₂) est devenue une priorité urgente. L’augmentation de la concentration de CO₂ dans l’atmosphère, principalement due aux activités humaines telles que la...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
La Captation Directe de l'Air (DAC) est une technologie innovante qui élimine le CO₂ directement de l'air en utilisant des réactions chimiques avec des solvants liquides ou des absorbants solides. Malgré des défis tels que des coûts élevés et une consommation d'énergie importante, la DAC offre...
Lire plus
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Installations de Traitement des Eaux Usées Alors que les usines de traitement de l'eau potable se concentrent sur la fourniture d'eau potable sûre, les installations de traitement des eaux usées gèrent le traitement de l'eau usée avant qu'elle ne soit à nouveau libérée dans l'environnement. Ces...
Lire plus

Description Générale

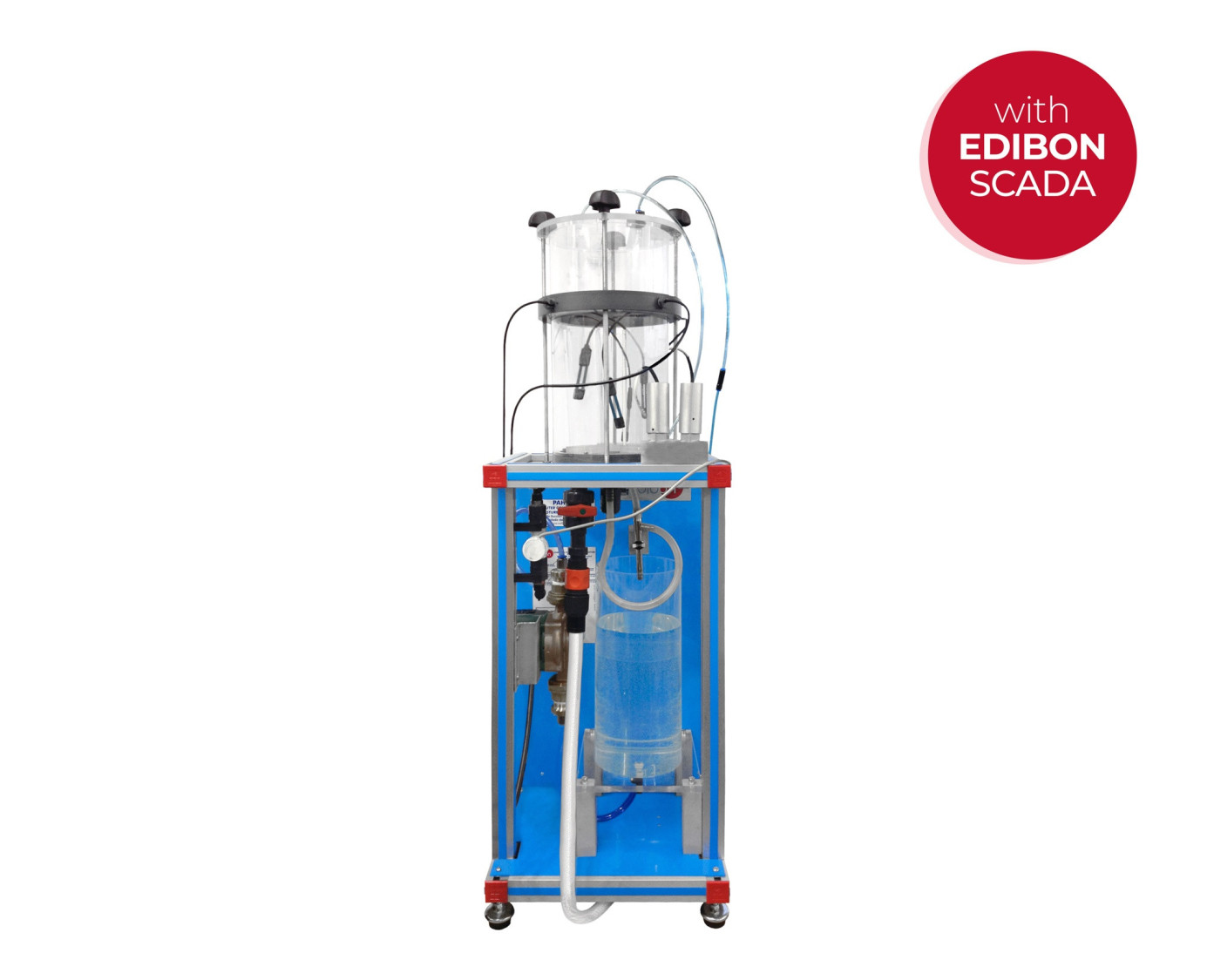

L'Unité de Succion de l’Humidité des Sols, Contrôlée par Ordinateur (PC), "PAHSC", a été conçue par EDIBON pour étudier et comprendre les principes de rétention d'eau en termes d'aspiration du sol, la relation entre la rétention d'eau et le sol et la dérivation des courbes caractéristiques d'humidité du sol.

L'unité est suffisamment grande pour permettre l'évaluation simultanée de plusieurs échantillons et se compose d'un système d'aspiration et d'un conteneur à sols :

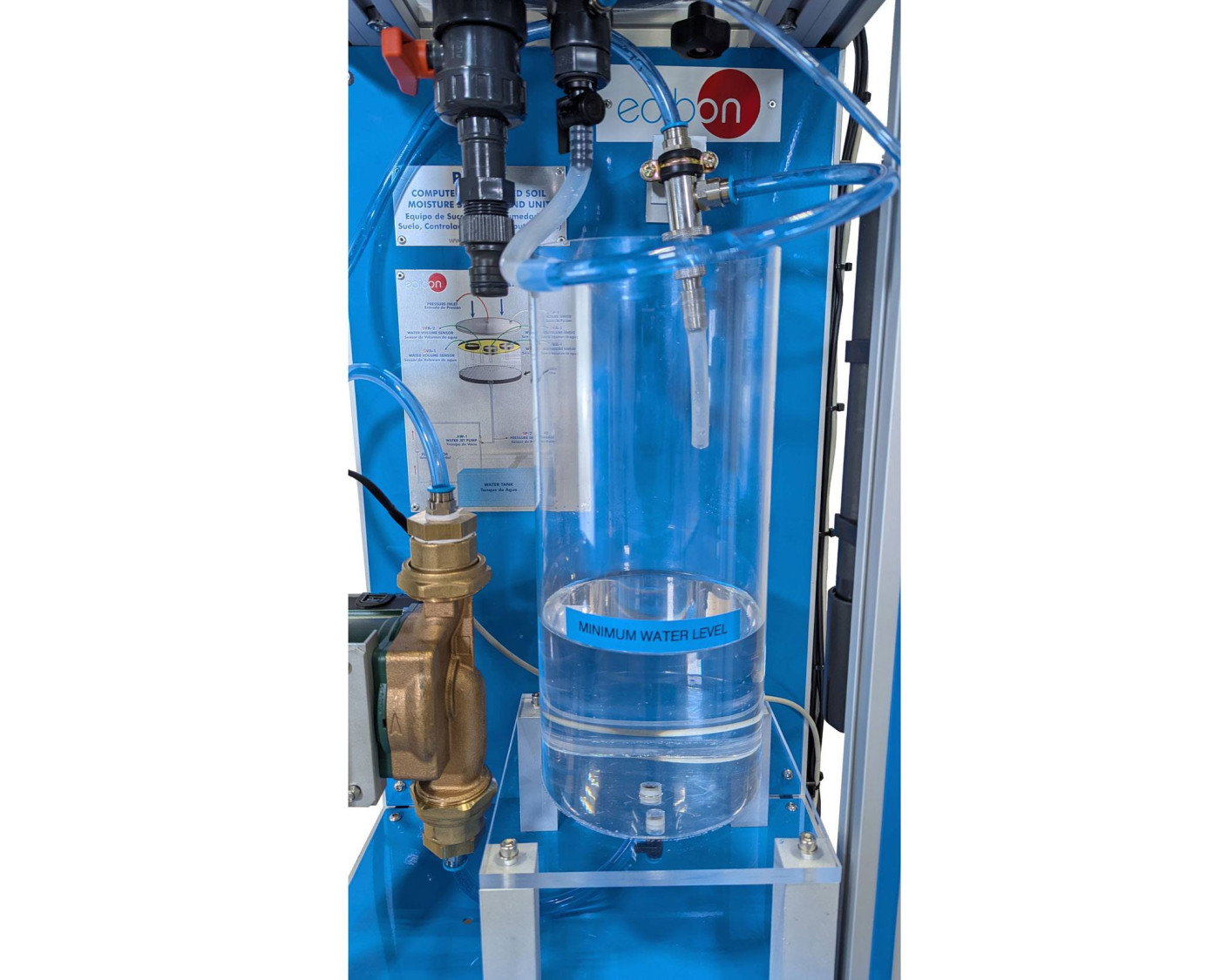

  • Système d'aspiration : Il se compose d'un circuit d'eau qui comprend un réservoir d'eau, une pompe contrôlée par ordinateur, une pompe à jet d'eau, un capteur de pression et un capteur de débit. La pompe propulse l'eau du réservoir d'eau et circule à travers la pompe à jet d'eau, qui aspire l'eau du récipient à terre.
  • Conteneur à sols : Il est constitué d'un réservoir cylindrique rempli de sable saturé (non fourni) qui contient trois anneaux de retenue d'échantillons de sol. A l'intérieur du sable sont placés les échantillons de sol ainsi que les capteurs de volume d'eau. Un couvercle est prévu pour éviter la perte d'eau par évaporation pendant les exercices pratiques et plusieurs filtres évitent le transport du sable vers le réservoir d'eau. Le conteneur à sols comprend un capteur de pression et une entrée d'air (entrée de pression) pour étudier l'effet de la pression atmosphérique.

Des échantillons de sol déposés sur le sable sont soumis à une aspiration. Cette aspiration est appliquée au moyen de la pompe à jet d'eau et de la pompe à eau. Afin de maintenir l'aspiration, un apport d'eau volumétrique est nécessaire.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Compréhension de la relation entre la rétention d'eau et le sol.
  2. Compréhension des principes de base de la rétention d'eau en termes de succion du sol.
  3. Etude de l'effet de la pression atmosphérique.
  4. Détermination de la rémanence de différents échantillons de sol.
  5. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Dérivation des courbes caractéristiques d'humidité du sol pour plusieurs sols.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité PAHSC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité PAHSC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

UNITÉS SIMILAIRES DISPONIBLES

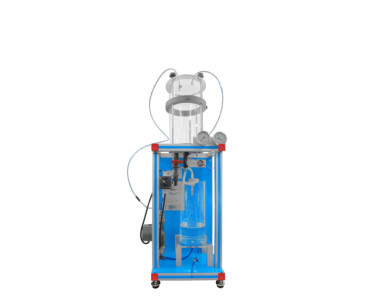

SOIL MOISTURE SUCTION SAND UNIT - PAHS
