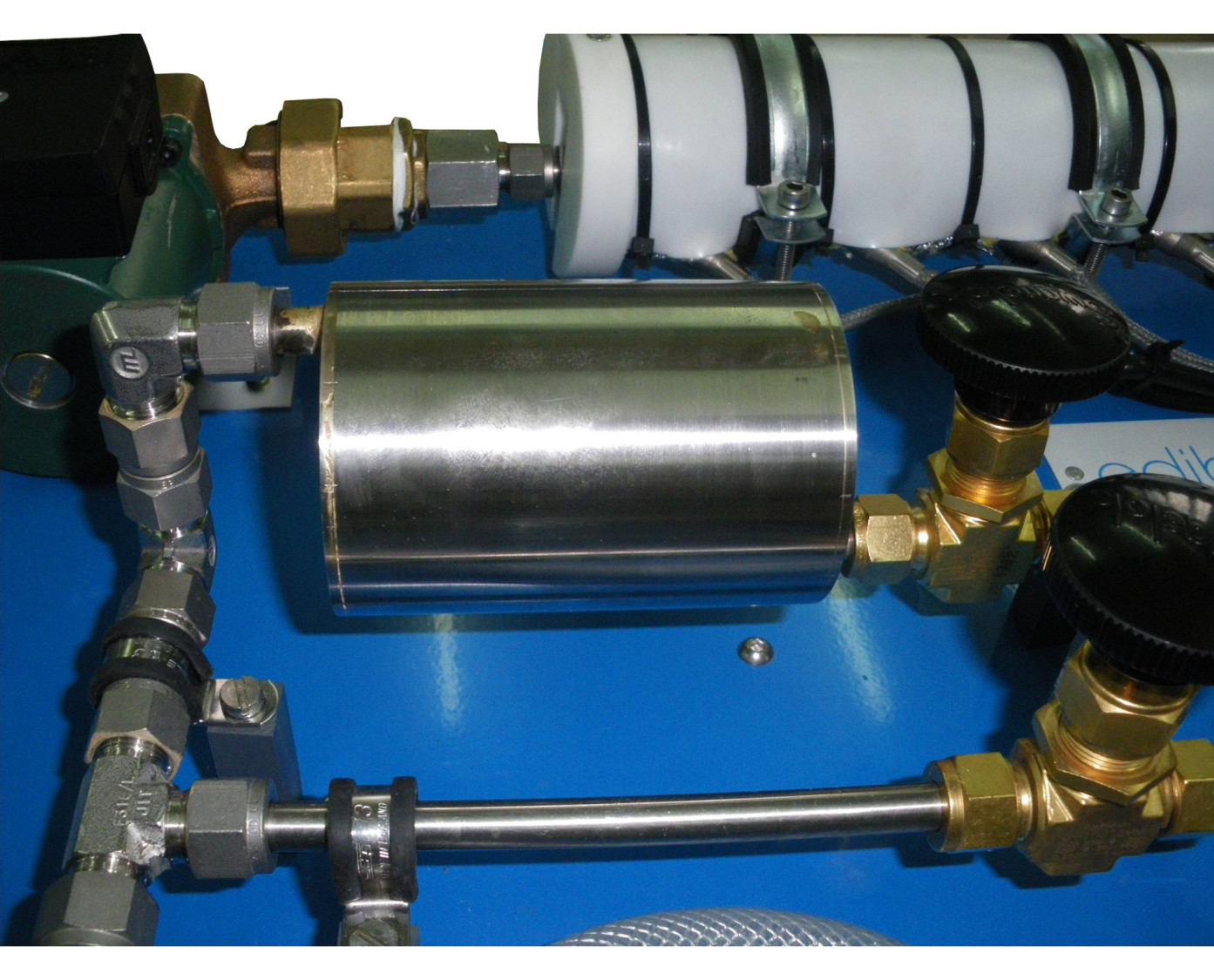

Détail de l'unité

COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC

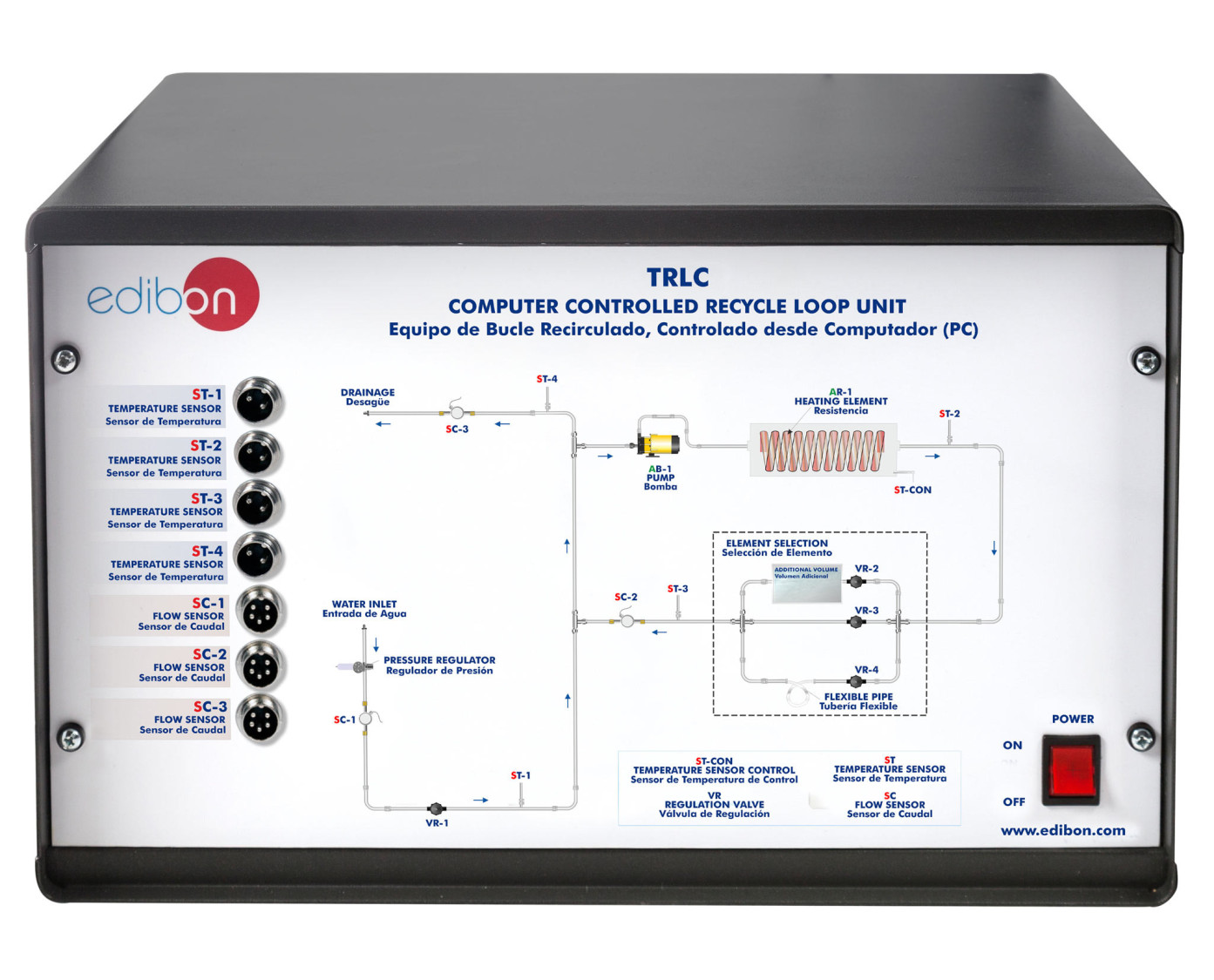

TRLC/CIB. Boîte d'Interface de Contrôle: La control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC

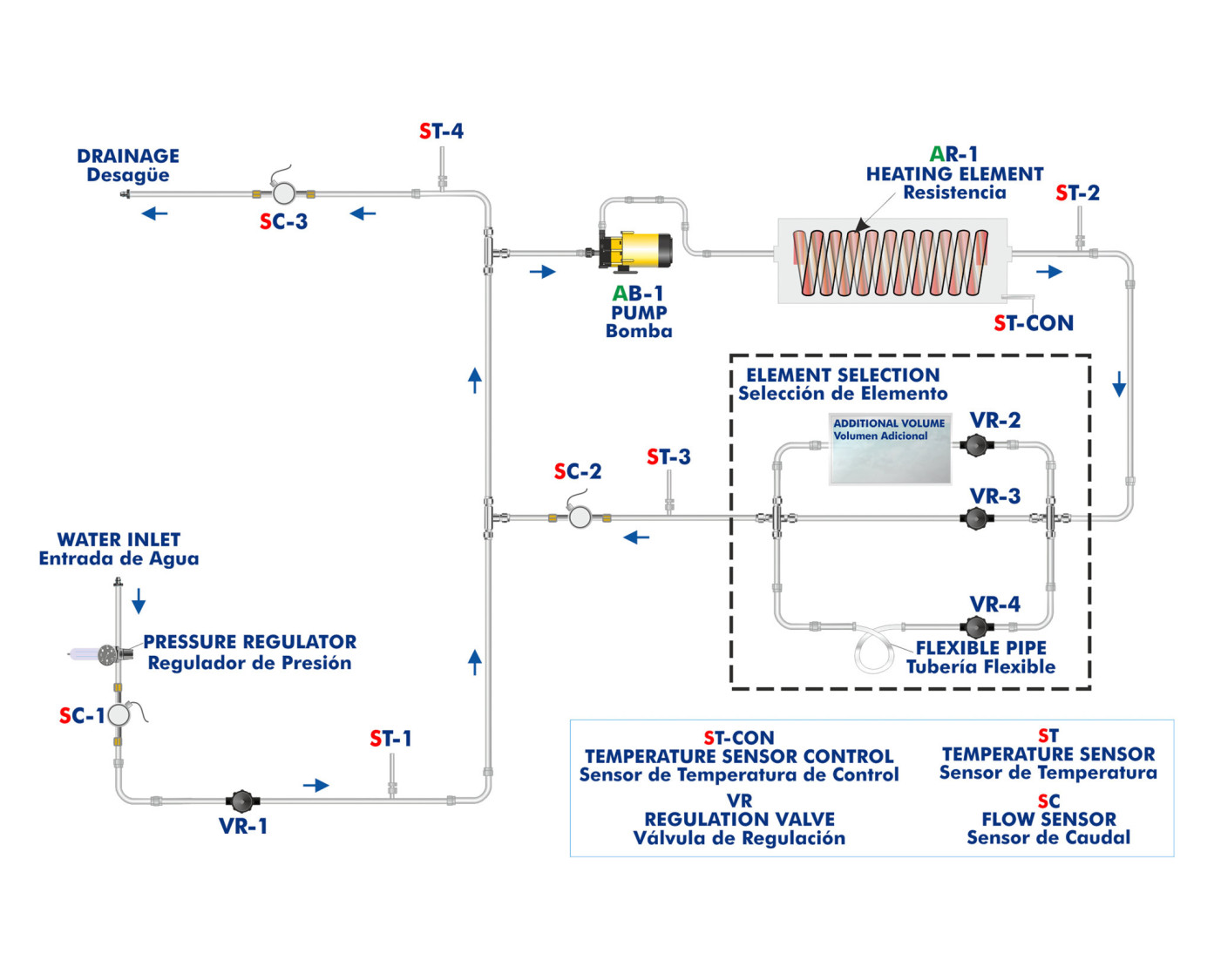

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC

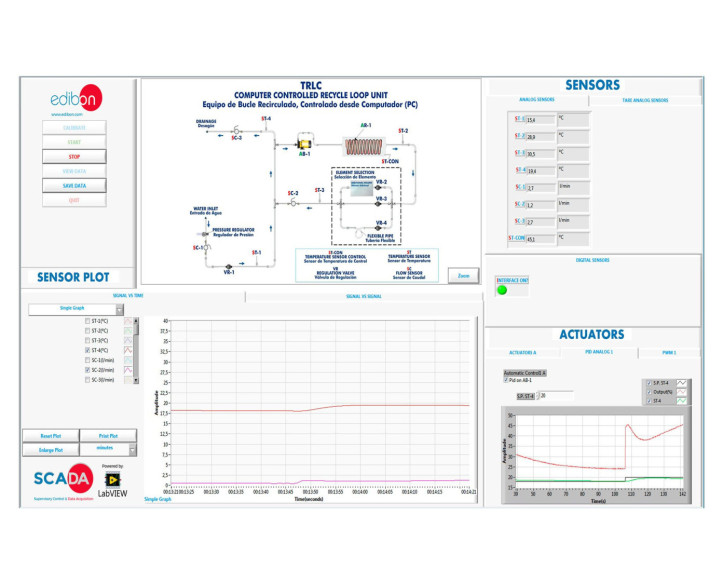

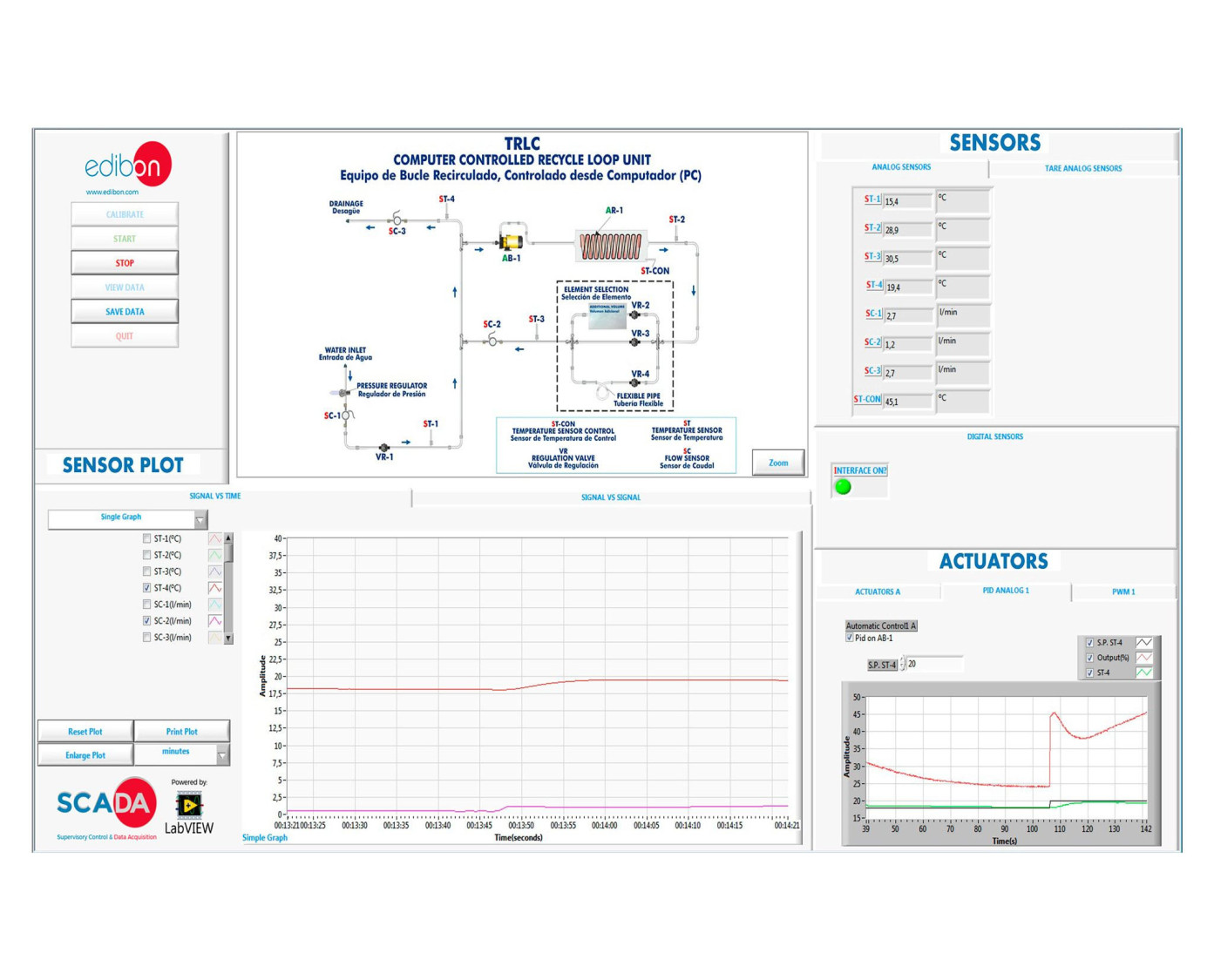

TRLC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC
COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC
COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC
COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC
COMPUTER CONTROLLED RECYCLE LOOPS UNIT - TRLC

SYSTEMES INNOVANTS

L'Unité de Recyclage de Boucles, Contrôlée par Ordinateur (PC), "TRLC", a été conçue par EDIBON pour démontrer les principes de fonctionnement de base des boucles de recyclage.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

EDIBON Cloud Learning

Laboratories

9TV
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Technique et Professionnel
9HE
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Supérieur

NOUVELLES LIÉES

La thermodynamique et la thermotechnique : Concepts clés et contribution d’EDIBON
La thermodynamique et la thermotechnique : Concepts clés et contribution d’EDIBON
La thermodynamique et la thermotechnique sont des domaines fondamentaux de l’ingénierie qui jouent un rôle crucial dans de nombreuses industries, de la production d’énergie à la climatisation. Comprendre leurs concepts de base est non seulement essentiel pour les ingénieurs, mais fournit...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable
Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable
Nous sommes ravis de célébrer la publication de l'article du Prof. Dr. Nina Penkova intitulé 'Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable'. L'étude explore comment les réfrigérateurs à absorption, qui utilisent l'énergie résiduelle ou solaire...
Lire plus

Description Générale

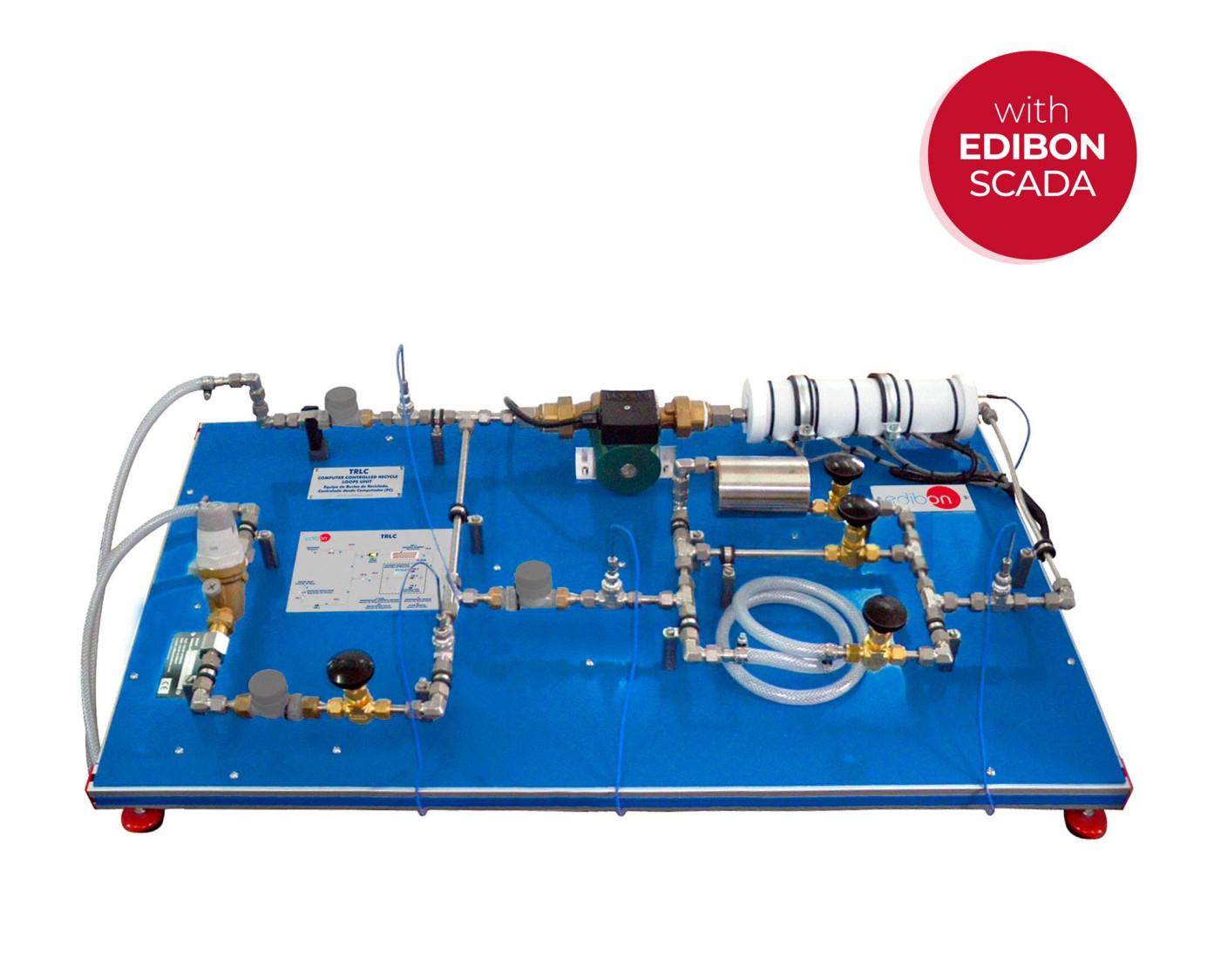

L'Unité de Recyclage de Boucles, Contrôlée par Ordinateur (PC), "TRLC", a été conçue par EDIBON pour démontrer, à la fois visuellement et expérimentalement, ce qu'est une boucle de recyclage et comment elle fonctionne. Il a de nombreuses applications pédagogiques, parmi lesquelles la réalisation de bilans de masse et d'énergie dans des conditions d'état stables et instables.

Dans cette unité, un débit d'eau d'entrée est conditionné thermiquement dans une boucle de recyclage pour obtenir un débit d'eau de sortie qui correspond aux conditions souhaitées.

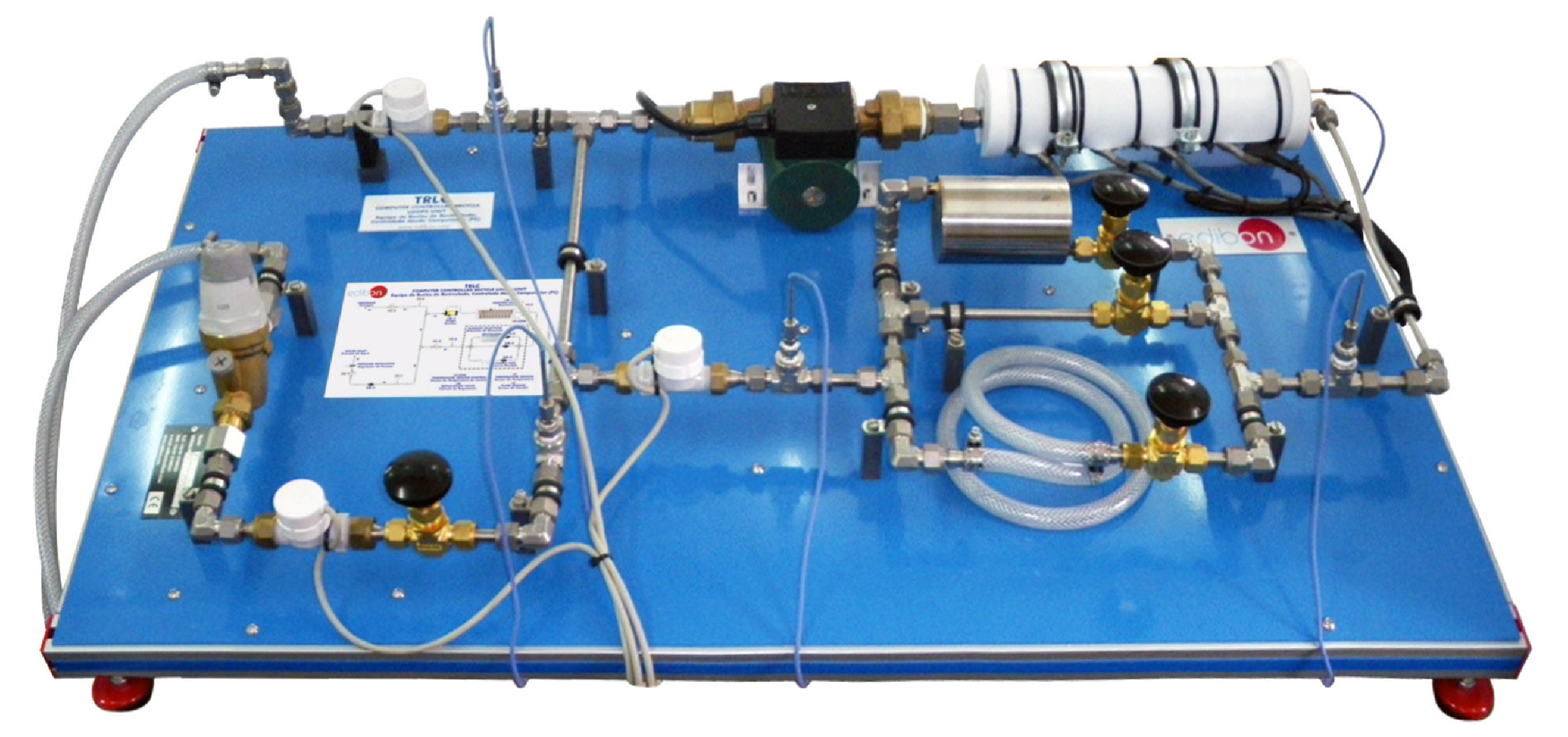

L'unité se compose d'un tube qui transporte l'eau de l'alimentation en eau froide vers un drain et d'une boucle connectée entre les raccords d'alimentation et de drainage. Cette boucle de recyclage comprend une pompe et un élément chauffant pour augmenter la température de l'eau à l'intérieur de la boucle.

Différents volumes de la boucle de recyclage peuvent être sélectionnés en ouvrant simplement la vanne correspondante.

Le temps de séjour de chaque configuration peut être étudié. La variation du débit en boucle possède des propriétés didactiques importantes. La boucle de recyclage est régulée par cette variation.

La température de l'eau à l'entrée, à la sortie et à l'intérieur de la boucle est mesurée à l'aide de capteurs de température. Les débits d'eau dans les points correspondants sont mesurés avec des capteurs de débit.

Les bilans de masse et d'énergie en différents points du circuit peuvent être déterminés avec les données obtenues. Les résultats expérimentaux sont comparés aux résultats théoriques à l'aide du logiciel.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Comprendre la signification de la boucle de recyclage de l’eau.

Bilans de masse en régime permanent :

  1. Bilan de masse dans la boucle de recyclage en régime stationnaire avec différentes proportions d'eau en recirculation et différentes boucles.

Bilans thermiques d’état instationnaire :

  1. Détermination de la réponse du système de boucle de recyclage face, lorsque l'élément chauffant est allumé, à différents débits et différentes boucles.
  2. Détermination de la réponse du système de boucle de recyclage face, lorsque l'élément chauffant est éteint, à différents débits et différentes boucles.

Bilans thermiques en régime permanent :

  1. Bilan thermique dans la boucle de recyclage en régime stationnaire avec différentes proportions d'eau en recirculation et différentes boucles.
  1. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Bilans de masse en régime permanent :

  1. Démontrer que quel que soit le débit de recyclage, le débit d'entrée est égal au débit de sortie.

Bilans thermiques d’état instationnaire :

  1. Etude de l'effet du changement du débit d'entrée.
  2. Etude de l'effet du recyclage sans flux traversant.

Bilans thermiques d'équilibre :

  1. Vérification de la variation de la température de sortie, avec la ésistance allumée et un débit d'eau fixe à l'entrée, provoquée ar différents débits recyclés.
  2. Détermination de la quantité de chaleur absorbée dans la oucle de recyclage.
  3. Utilisation de l’équation d’énergie à flux constant pour ’ensemble du système.
  4. Utilisation de l'équation d'énergie à flux constant pour différents oints du système.
  5. Etude de la réponse du système lorsque le flux de recyclage est odifié.
  6. Etude de la réponse du système lorsque le débit entrée-sortie est odifié.
  7. Etude de la réponse du système lorsque le volume de recyclage st modifié.
  8. Etude de la réponse du système lorsque la puissance de l'élément hauffant est modifiée.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TRLC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TRLC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
