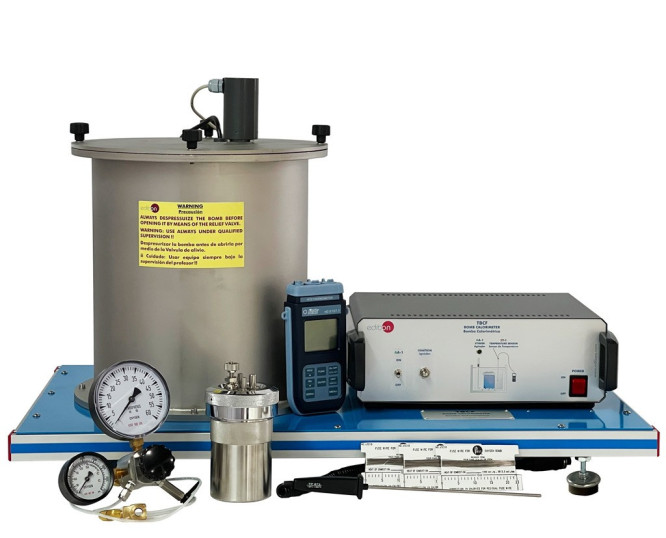

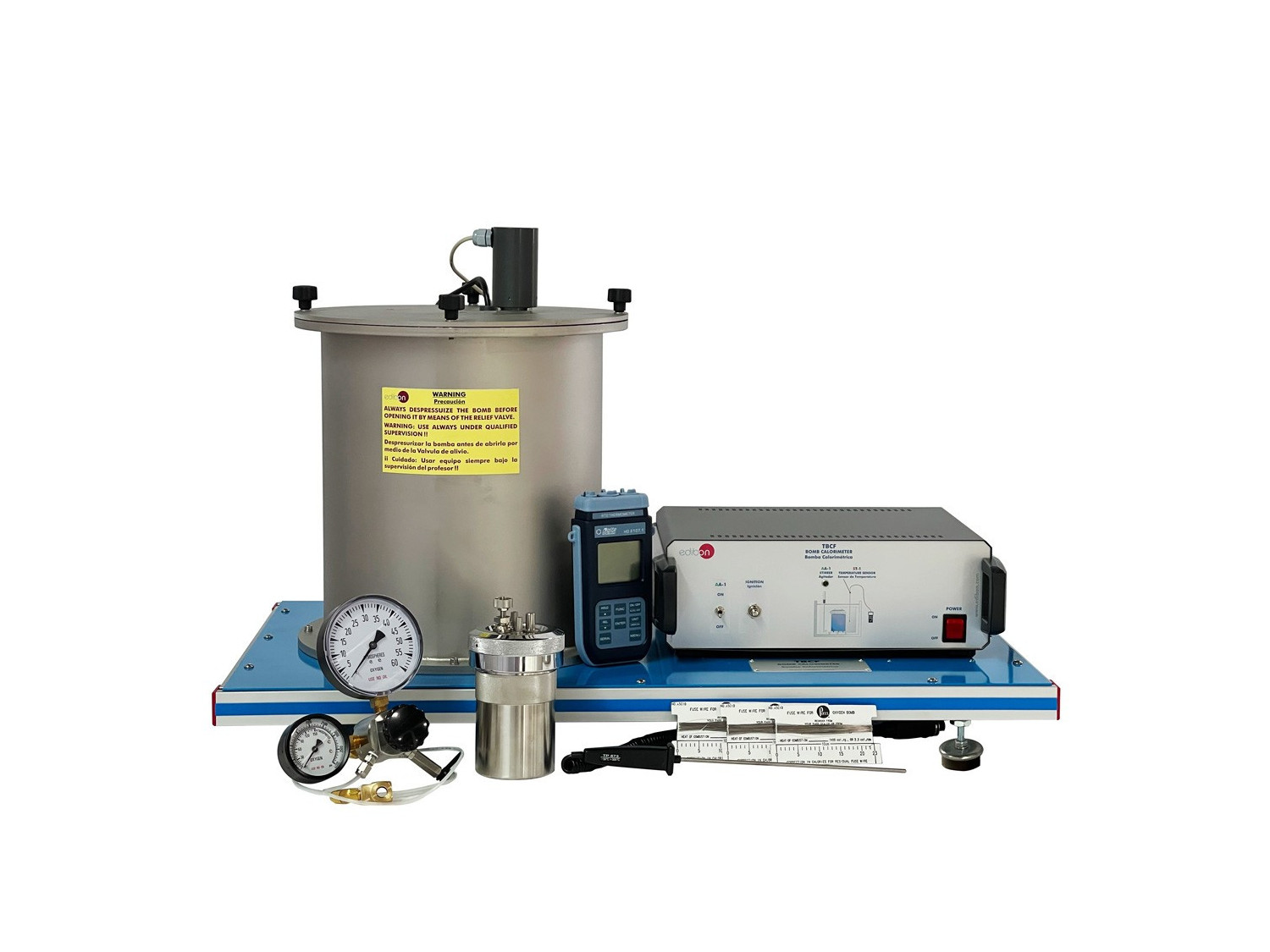

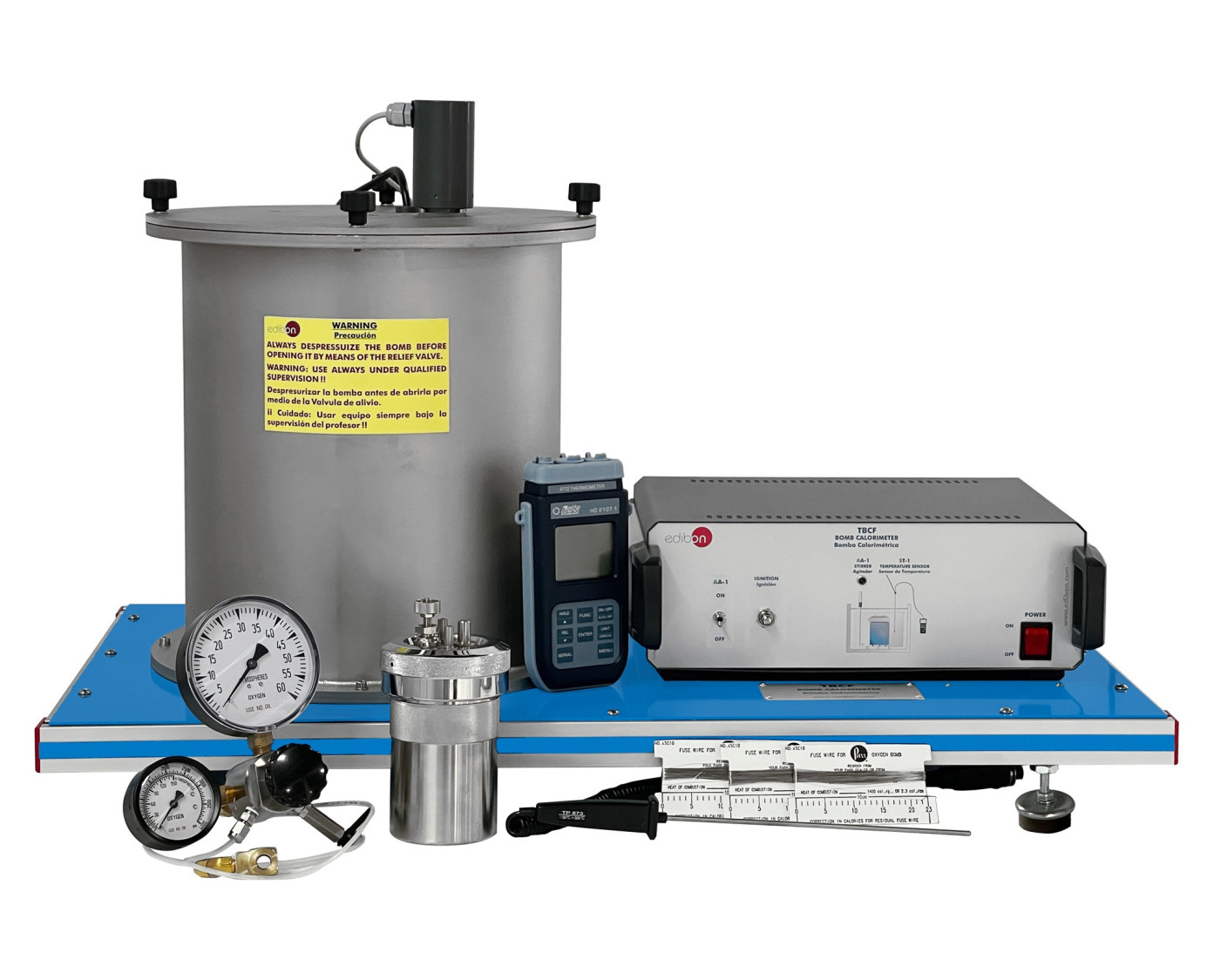

Le Pombe Calorimétrique, "TBCF", conçu par EDIBON, comprend le calorimètre, un récipient calorimétrique, une chemise d'eau extérieure à double paroi, une unité de commande pour allumer/éteindre l'agitateur et le dispositif d'allumage, un thermomètre précis et une unité de chargement avec des manomètres pour faciliter le chargement de le calorimètre avec de l'oxygène.
La cuve du calorimètre et la paroi extérieure de l'enveloppe sont fabriquées en acier inoxydable.
La bombe calorimétrique est un récipient en acier inoxydable pouvant supporter des pressions élevées. Il est scellé par un bouchon à vis. La bombe est chargée de gaz (oxygène) via la valve de remplissage. Cette bombe est introduite à l'intérieur d'un récipient calorimétrique en acier inoxydable rempli d'eau, et en même temps elle est introduite à l'intérieur d'une chemise d'eau à double paroi.
La tige du calorimètre supporte un creuset métallique. Le calorimètre de la bombe, qui contient l'échantillon de combustible à brûler, est hermétique au gaz en fermant la vanne de remplissage et son couvercle.
La combustion est démarrée à travers un fil fin qui est momentanément chauffé au rouge en raison du passage d'un courant électrique qui circule à travers une borne isolée et la tige, qui est électriquement connectée au couvercle.
L'eau contenue dans le récipient du calorimètre est agitée automatiquement à l'aide d'un agitateur entraîné par un petit moteur. Le haut de la veste à double paroi est fermé par un couvercle comportant quelques orifices. Un thermomètre précis permettant de mesurer la température du récipient du calorimètre passe par l'un de ces orifices. D'autres orifices permettent de fixer la veste à la housse. De plus, l’un de ces trous sert à insérer le fil qui fournit le courant électrique à la tige.
L'unité comprend une unité de commande qui allume/éteint l'agitateur et le dispositif d'allumage grâce à l'échauffement du fil fin et une unité de charge avec des manomètres pour faciliter le remplissage en oxygène du calorimètre.
