TECMC Unité de Chaudière Marcet, Contrôlée par Ordinateur (PC)

L’Unité de Chaudière Marcet, Contrôlée par Ordinateur (PC), "TECMC", a été conçue par EDIBON pour l’étude expérimentale de la relation entre la pression et la température de la vapeur saturée en équilibre avec l’eau. Cette unité permet d’analyser le comportement thermodynamique de l’eau pendant le processus de chauffage et de génération de vapeur, facilitant la compréhension des principes associés aux changements de phase, aux conditions de saturation et au comportement des gaz réels par rapport au modèle idéal.

L’unité permet de déterminer expérimentalement la courbe de pression de saturation de l’eau sur une large plage de fonctionnement, depuis la pression atmosphérique jusqu’à 18 bar, permettant la comparaison entre les résultats expérimentaux et les tables et données thermodynamiques publiées. Ainsi, elle facilite l’étude pratique de concepts fondamentaux tels que la température de saturation, la pression de saturation et l’équilibre liquide-vapeur, largement utilisés en ingénierie thermique, production d’énergie et procédés industriels.

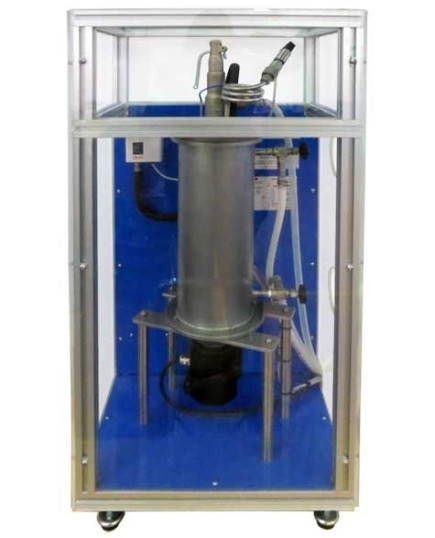

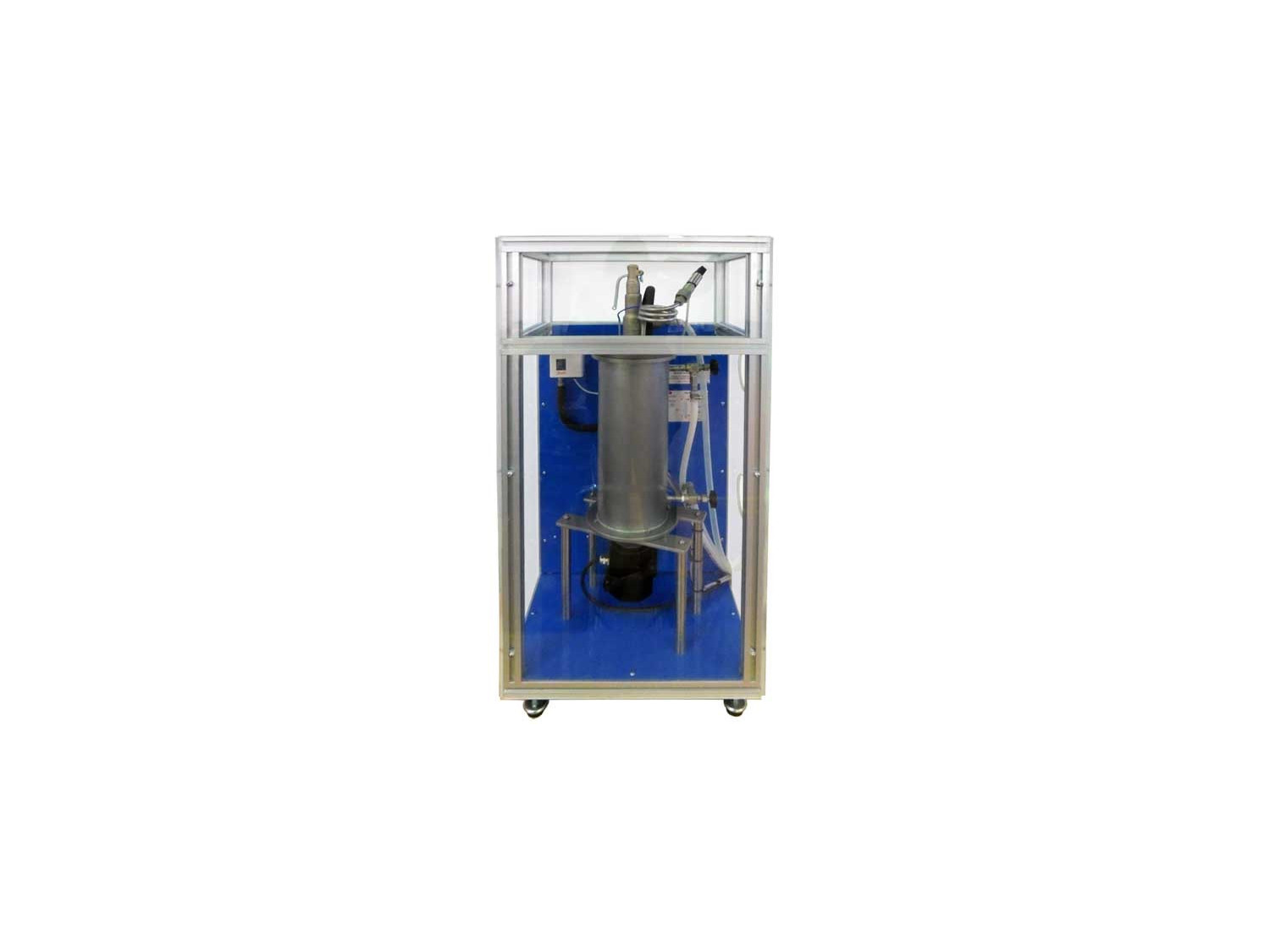

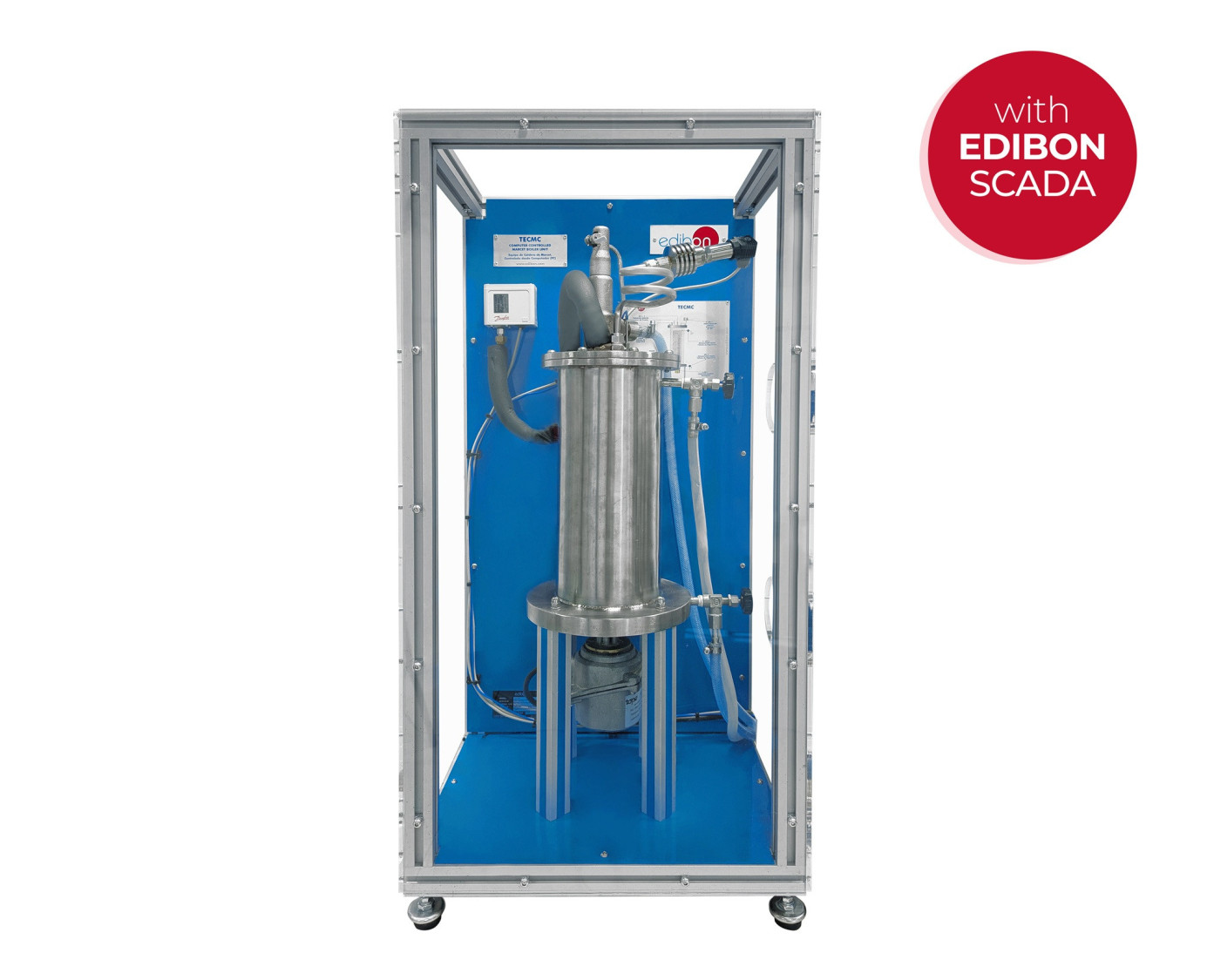

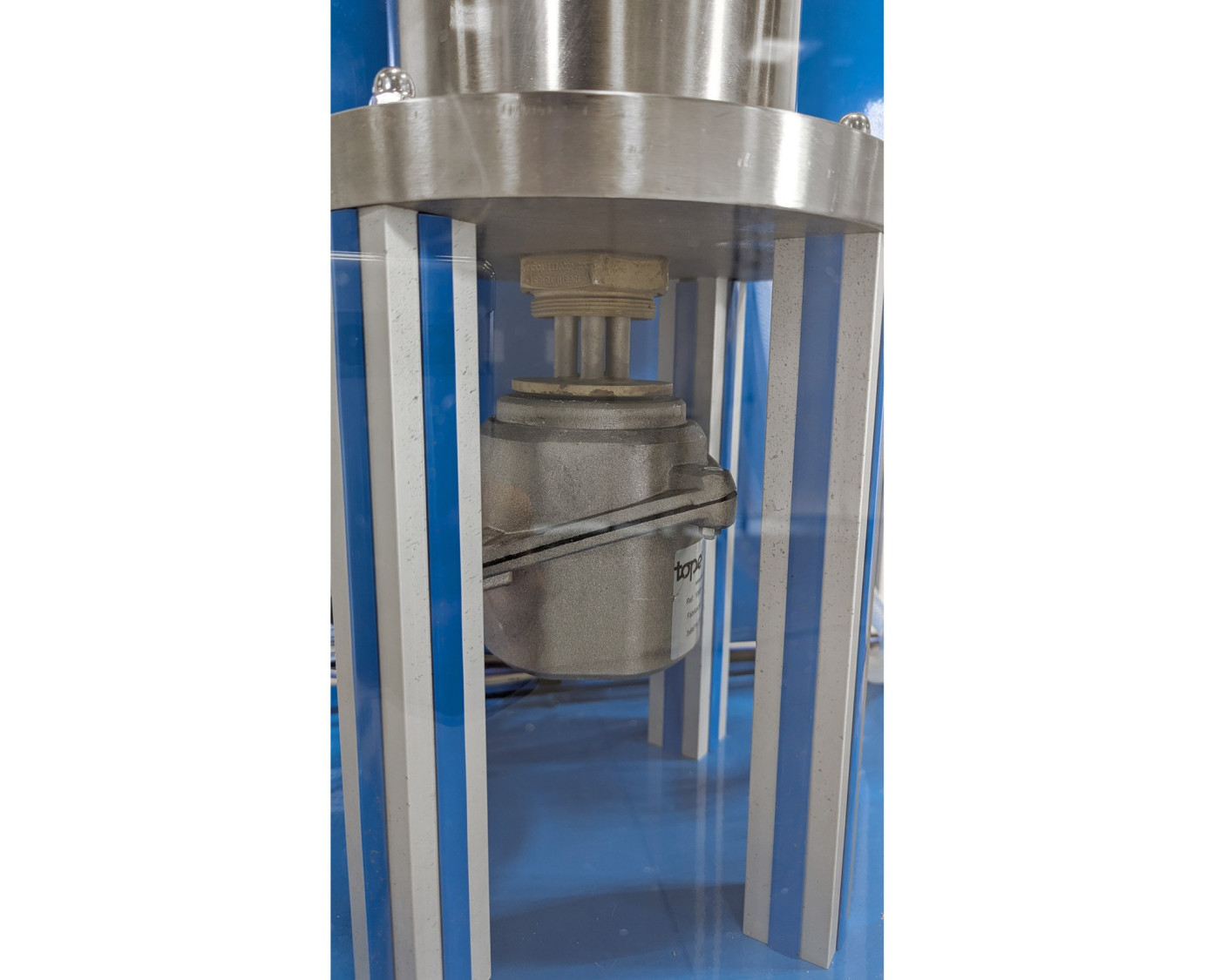

L’unité est composée d’une chaudière à eau en acier inoxydable isolée thermiquement afin de minimiser les pertes de chaleur pendant le fonctionnement. À l’intérieur de la chaudière se trouve une résistance immergée chargée de fournir l’énergie thermique nécessaire au chauffage de l’eau et à la génération de vapeur saturée. La résistance comprend une limitation de température afin de garantir des conditions de fonctionnement sûres.

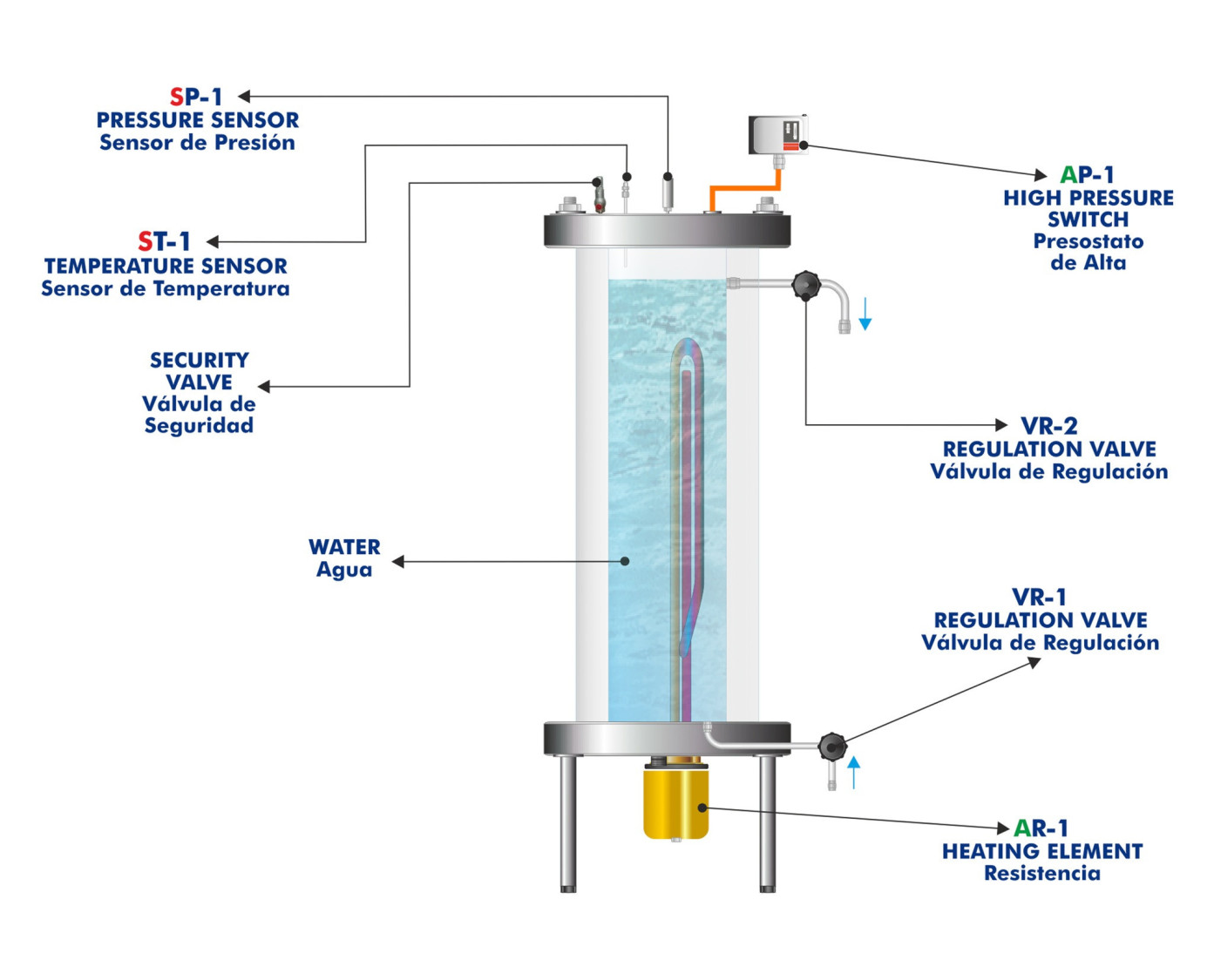

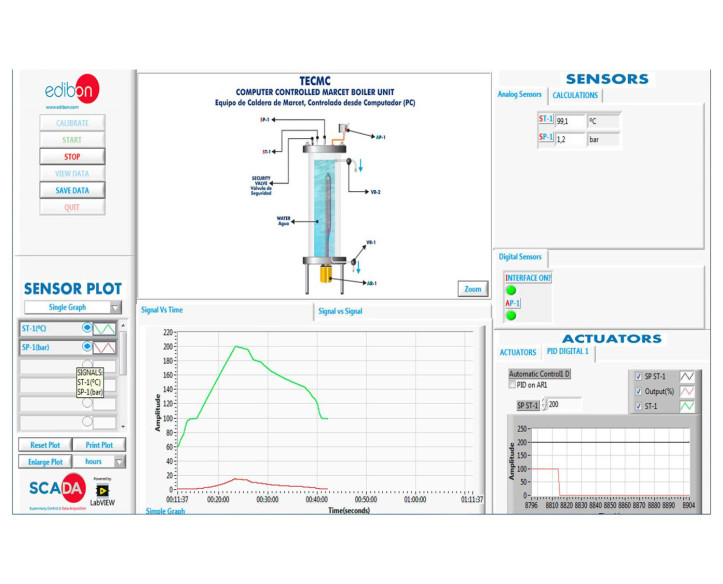

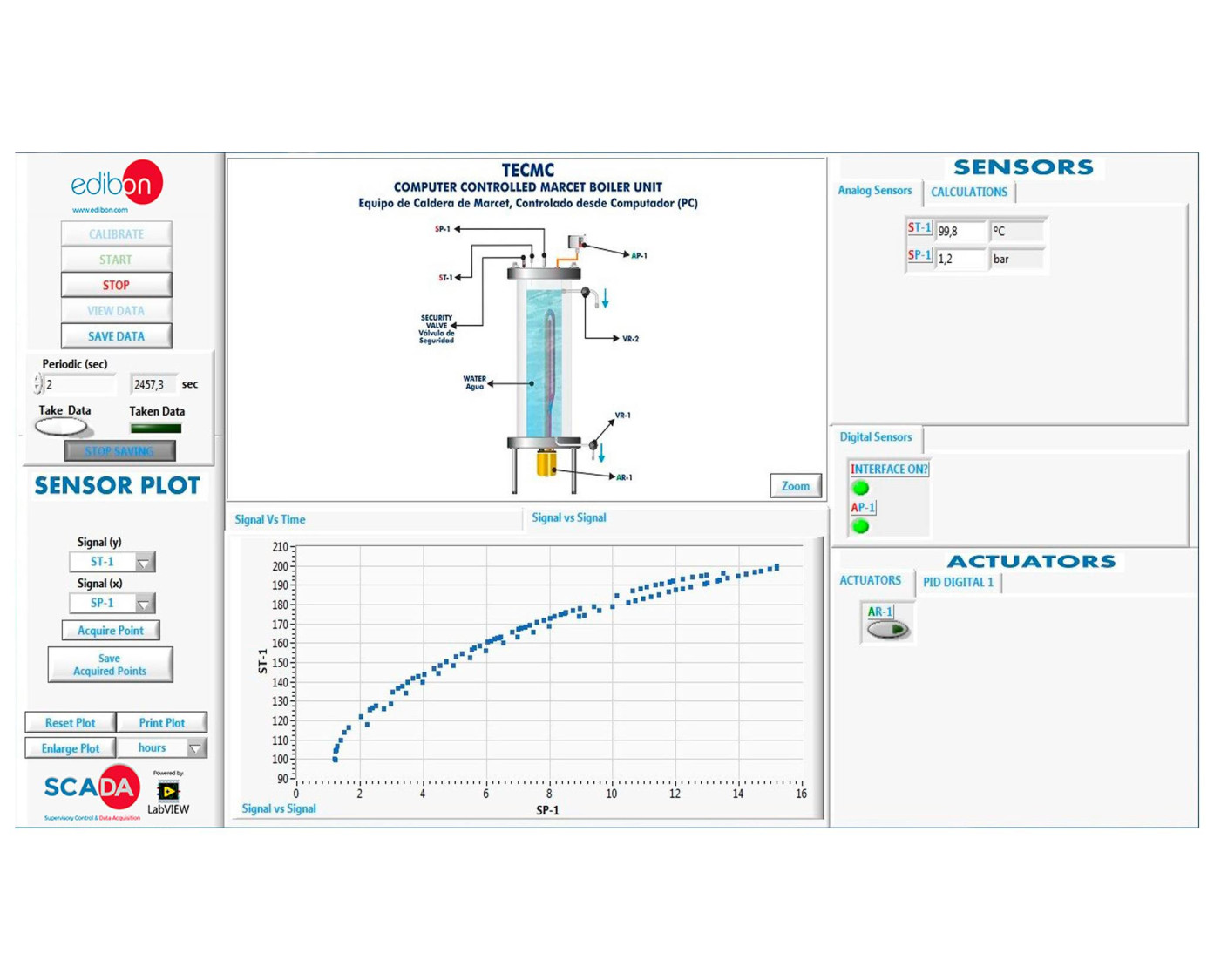

L’instrumentation de l’unité comprend des capteurs de température et des capteurs de pression permettant de mesurer en continu les propriétés de la vapeur saturée à l’intérieur de la chaudière. Les valeurs enregistrées sont acquises et traitées par le système de contrôle par ordinateur, permettant la représentation graphique et l’analyse de l’évolution des variables thermodynamiques pendant les essais.

L’unité intègre plusieurs éléments de sécurité destinés à garantir un fonctionnement sûr sous des conditions de pression élevée. Ceux-ci comprennent une soupape de sécurité et un pressostat haute pression limitant automatiquement la pression maximale de fonctionnement de la chaudière.

L’Unité de Chaudière Marcet, Contrôlée par Ordinateur (PC), "TECMC", comprend également des conduites avec vannes de régulation situées dans les parties supérieure et inférieure de la chaudière. Celles-ci permettent les opérations de remplissage, de contrôle du niveau d’eau, de vidange et de purge de vapeur vers une évacuation appropriée, évitant ainsi le rejet de vapeur dans la zone de travail.

Pour des raisons de sécurité, l’unité est protégée par des écrans transparents permettant de visualiser le fonctionnement et d’accéder en toute sécurité aux vannes de commande.

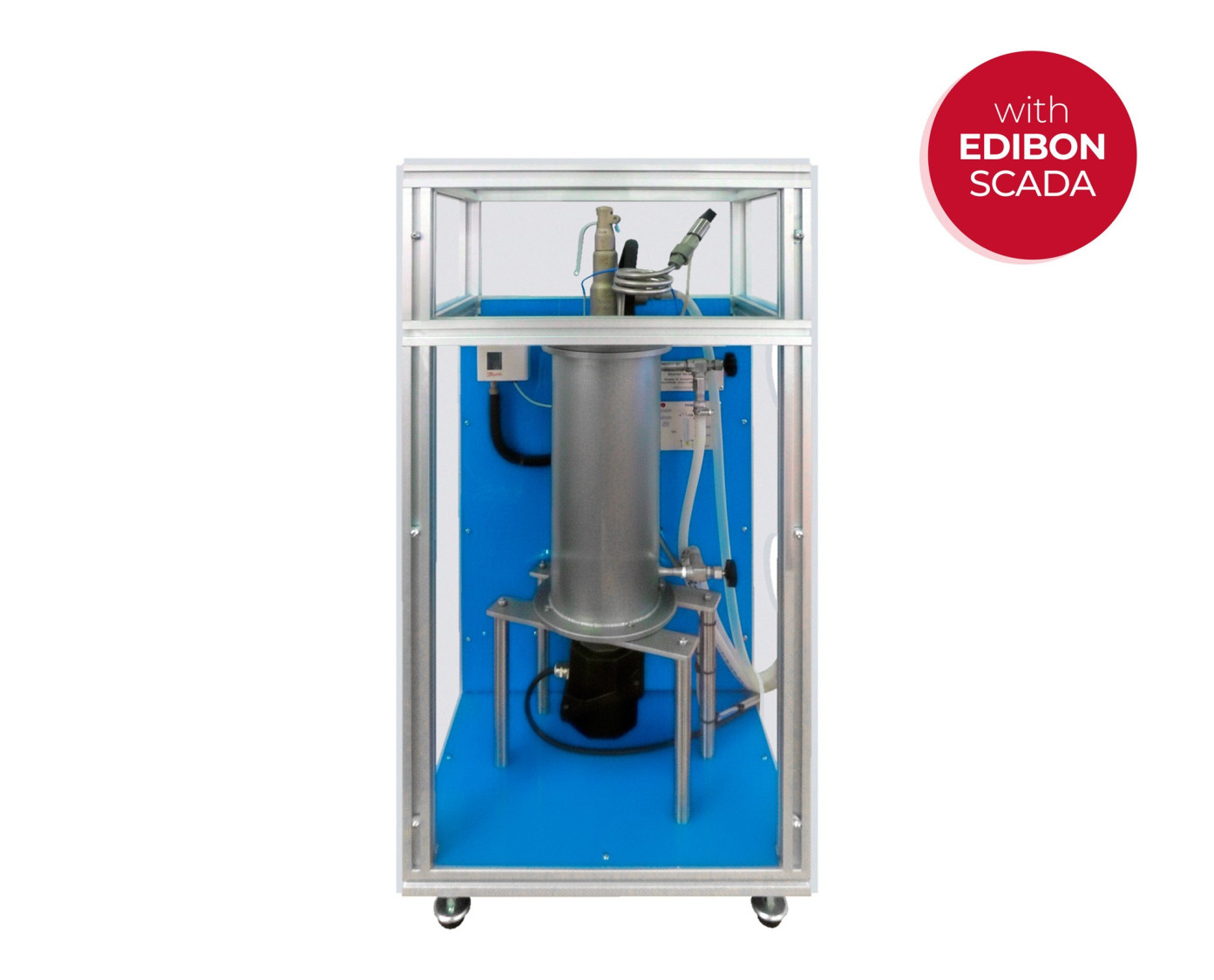

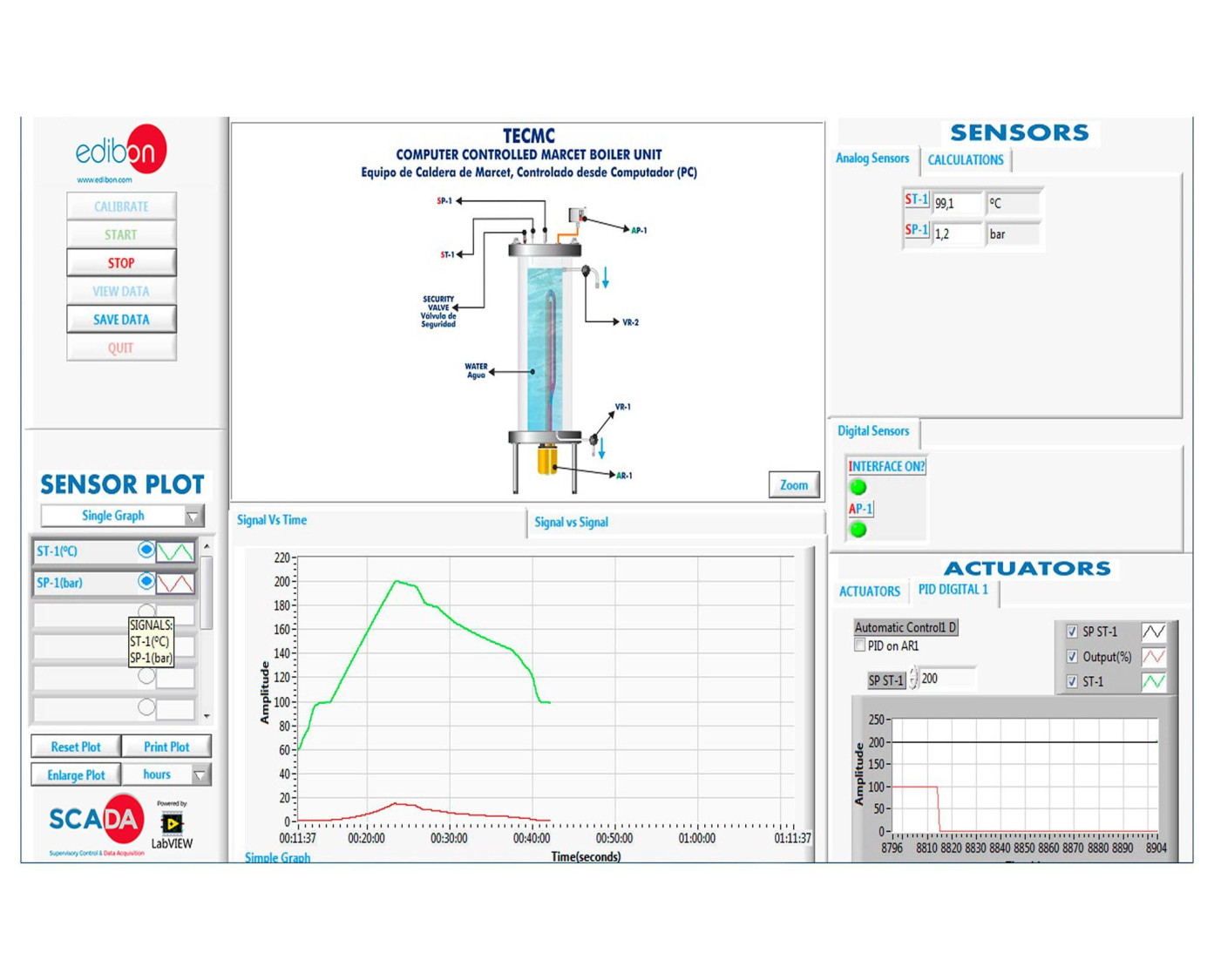

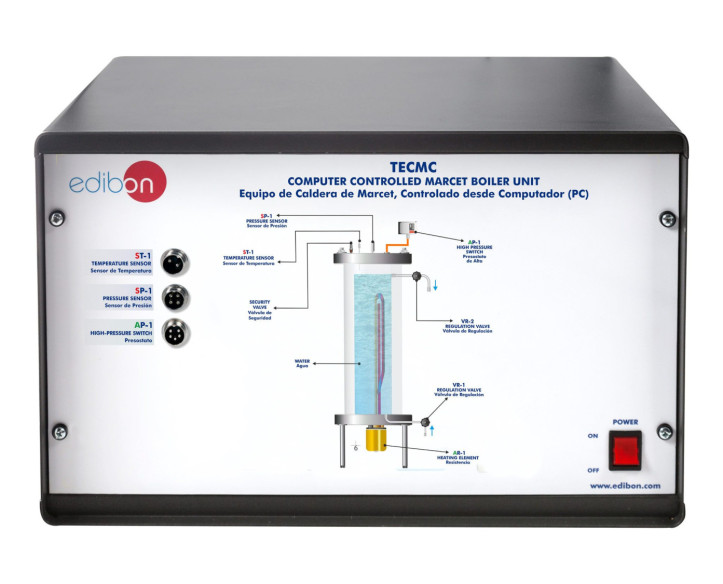

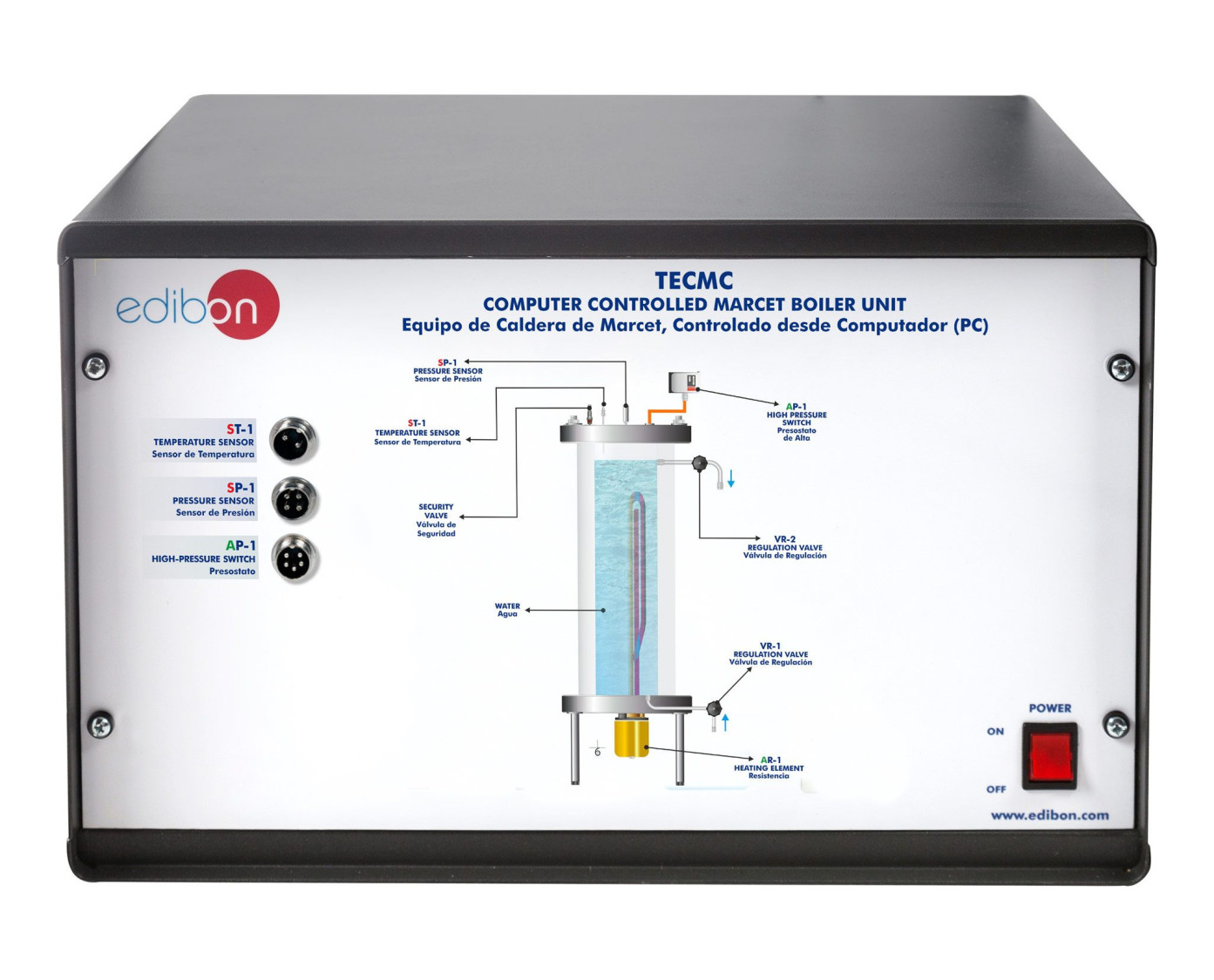

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
